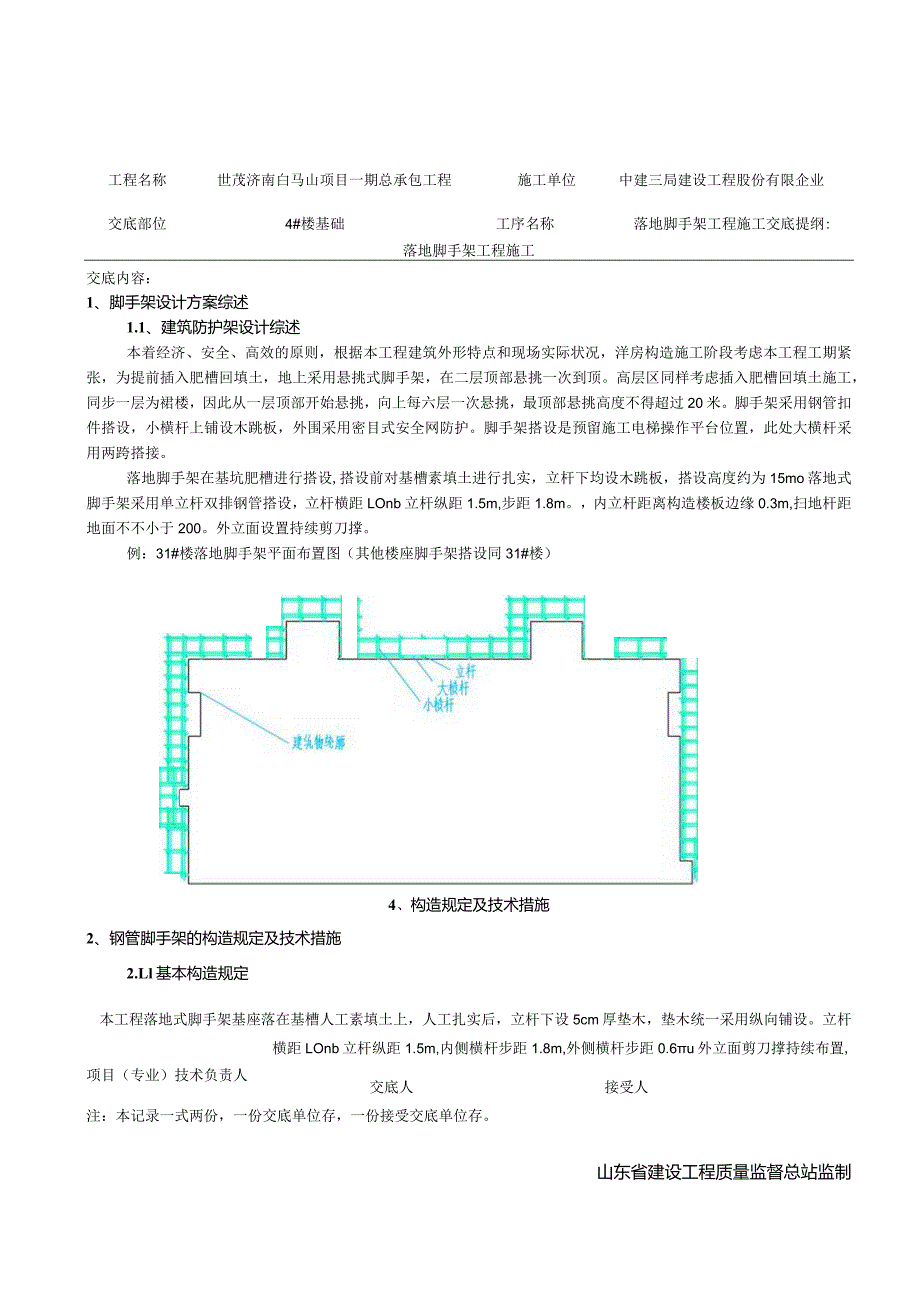

1、工程名称世茂济南白马山项目一期总承包工程施工单位中建三局建设工程股份有限企业交底部位4#楼基础工序名称落地脚手架工程施工交底提纲:落地脚手架工程施工交底内容:1、脚手架设计方案综述1.1、建筑防护架设计综述本着经济、安全、高效的原则,根据本工程建筑外形特点和现场实际状况,洋房构造施工阶段考虑本工程工期紧张,为提前插入肥槽回填土,地上采用悬挑式脚手架,在二层顶部悬挑一次到顶。高层区同样考虑插入肥槽回填土施工,同步一层为裙楼,因此从一层顶部开始悬挑,向上每六层一次悬挑,最顶部悬挑高度不得超过20米。脚手架采用钢管扣件搭设,小横杆上铺设木跳板,外围采用密目式安全网防护。脚手架搭设是预留施工电梯操作平
2、台位置,此处大横杆采用两跨搭接。落地脚手架在基坑肥槽进行搭设,搭设前对基槽素填土进行扎实,立杆下均设木跳板,搭设高度约为15mo落地式脚手架采用单立杆双排钢管搭设,立杆横距LOnb立杆纵距1.5m,步距1.8m。,内立杆距离构造楼板边缘0.3m,扫地杆距地面不不小于200。外立面设置持续剪刀撑。例:31#楼落地脚手架平面布置图(其他楼座脚手架搭设同31#楼)4、构造规定及技术措施2、钢管脚手架的构造规定及技术措施2.Ll基本构造规定本工程落地式脚手架基座落在基槽人工素填土上,人工扎实后,立杆下设5cm厚垫木,垫木统一采用纵向铺设。立杆横距LOnb立杆纵距1.5m,内侧横杆步距1.8m,外侧横杆

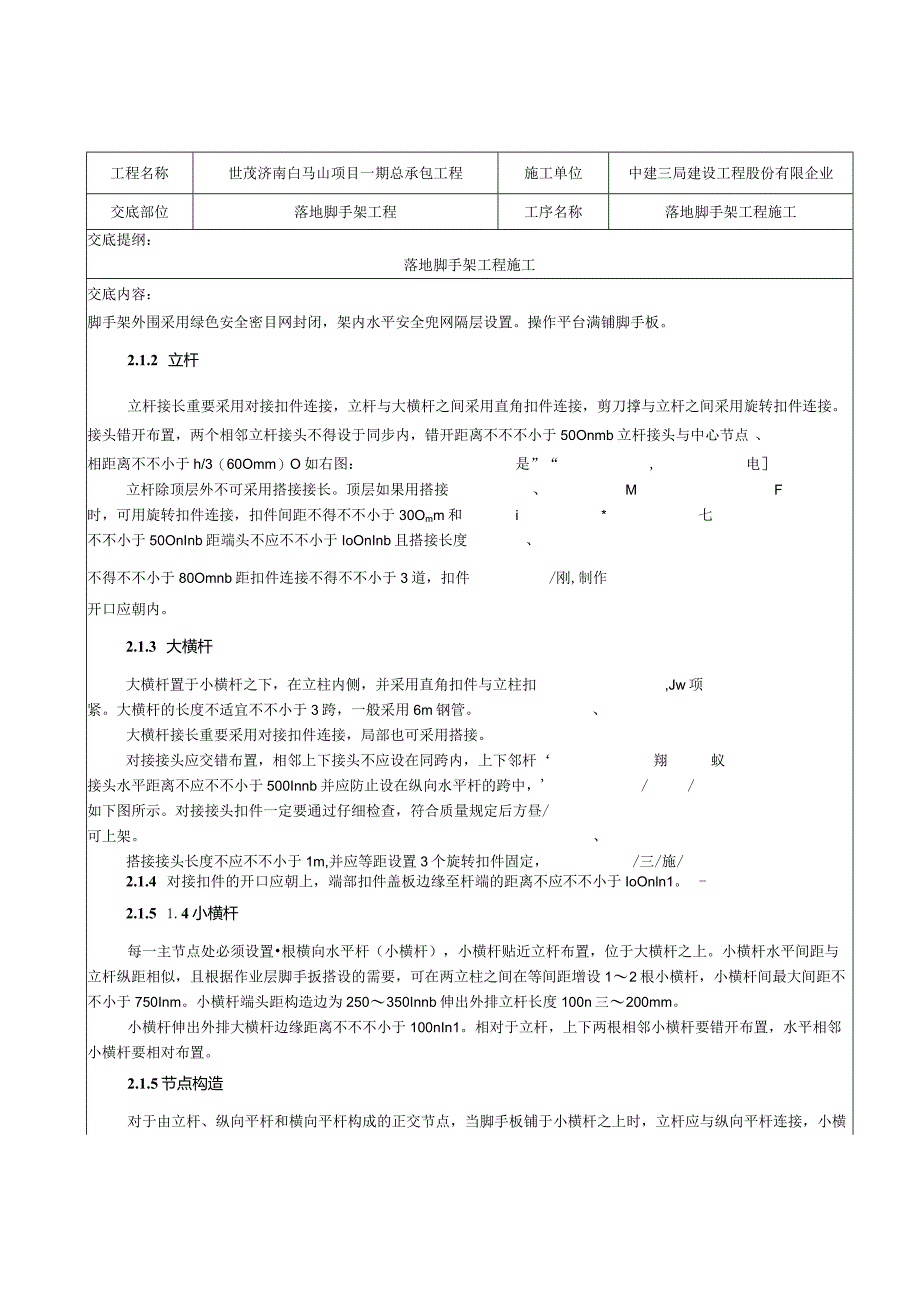

3、步距0.6u外立面剪刀撑持续布置,交底人接受人项目(专业)技术负责人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制工程名称世茂济南白马山项目一期总承包工程施工单位中建三局建设工程股份有限企业交底部位落地脚手架工程工序名称落地脚手架工程施工交底提纲:落地脚手架工程施工交底内容:脚手架外围采用绿色安全密目网封闭,架内水平安全兜网隔层设置。操作平台满铺脚手板。2.1.2 立杆立杆接长重要采用对接扣件连接,立杆与大横杆之间采用直角扣件连接,剪刀撑与立杆之间采用旋转扣件连接。接头错开布置,两个相邻立杆接头不得设于同步内,错开距离不不不小于50Onmb立杆接头与中心
4、节点、相距离不不小于h/3(60Omm)O如右图:是”“,电立杆除顶层外不可采用搭接接长。顶层如果用搭接、MF时,可用旋转扣件连接,扣件间距不得不不小于30Omm和i*七不不小于50OnInb距端头不应不不小于IoOnInb且搭接长度、不得不不小于80Omnb距扣件连接不得不不小于3道,扣件/刚,制作开口应朝内。2.1.3 大横杆大横杆置于小横杆之下,在立柱内侧,并采用直角扣件与立柱扣,Jw项紧。大横杆的长度不适宜不不小于3跨,一般采用6m钢管。、大横杆接长重要采用对接扣件连接,局部也可采用搭接。对接接头应交错布置,相邻上下接头不应设在同跨内,上下邻杆翔蚁接头水平距离不应不不小于500Innb
5、并应防止设在纵向水平杆的跨中,/如下图所示。对接接头扣件一定要通过仔细检查,符合质量规定后方昼/可上架。、搭接接头长度不应不不小于1m,并应等距设置3个旋转扣件固定,/三/施/2.1.4 对接扣件的开口应朝上,端部扣件盖板边缘至杆端的距离不应不不小于IoOnln1。-2.1.5 1.4小横杆每一主节点处必须设置根横向水平杆(小横杆),小横杆贴近立杆布置,位于大横杆之上。小横杆水平间距与立杆纵距相似,且根据作业层脚手扳搭设的需要,可在两立柱之间在等间距增设12根小横杆,小横杆间最大间距不不小于750Inm。小横杆端头距构造边为250350Innb伸出外排立杆长度100n三200mm。小横杆伸出外
6、排大横杆边缘距离不不不小于100nIn1。相对于立杆,上下两根相邻小横杆要错开布置,水平相邻小横杆要相对布置。2.1.5节点构造对于由立杆、纵向平杆和横向平杆构成的正交节点,当脚手板铺于小横杆之上时,立杆应与纵向平杆连接,小横杆置于大横杆之上(贴近立杆)并与纵向平杆连接。项目(专业)技术负责人交底人接受人山东省建设工程质量监督总站监制技术交底记录工程名称世茂济南白马山项目一期总承包工程施工单位中建三局建设工程股份有限企业交底部位落地脚手架工程工序名称落地脚手架工程施工交底提纲:落地脚手架工程施工交底内容:2.1.6纵、横向扫地杆立杆下端设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下
7、皮15Omln高的立柱上,横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立柱上。2.L7剪刀撑脚手架外立面剪刀撑倾斜角度按45。60。控制,剪刀撑沿外立面满布,不不小于6跨。剪刀撑最下面的斜杆与立杆的连接点离地面不应不小于30Cnb斜杆接长采用搭接,搭接长度IOoonIm,搭接范围内不少于3个扣件。剪刀撑的I斜杆一端扣在立柱端头上,另一端扣在大横杆的端头上,两端分别用旋转扣件固定,在其中间(水平投影6跨范围内)增长24个扣结点,旋转扣件中心线距主节点的距禽满足节点规定。斜杆搭设位置、角度规定精确,各斜杆相交点在水平方向和竖直方向规定处在同一直线上。2.1.8连墙件连墙件的形式:为防止外架受水
8、平力产生变形,外架应和构造进行拉结.本工程外脚手架均采用刚性连墙件,按两步三跨设置。运用构造外墙及门窗洞口与外架体进行连接。构造外墙若无门窗洞口等或无螺杆洞,无法安装连墙杆时,需在合模前钢筋、模板工程施工时提前预埋钢管,宽度同墙宽,待外墙施工完混凝土强度到达75%左右时,在预埋钢管中间穿直径不不不小于22的钢筋与外架钢管焊接形成整体,穿墙(梁)钢筋两端用垂直钢筋焊接固定,防止架体内外倾斜。(单面10D).2.L9脚手板脚手板规格为0.05X0.25X4m,脚手板一般应设置在三根横向水平杆上。当脚手板长度不不小于2m时,可采用两根横向水平杆,并应将脚手板两端与其可靠固定,以防倾翻。脚手板宜采用平
9、铺,也可采用搭接铺设,搭接构造见下图。130150300U Cr2100II00200脚手板对接构造脚手板搭接构造脚手板应铺设严密、牢固、平稳,脚手板两端用12#铅丝固定牢固。靠墙一侧的脚手板离墙的距离不应不小于15Omnb拐角处两个方向的脚手板应重叠放置,防止出现探头及空档现象。2.1.10防护措施落地式脚手架外立面要满挂全封闭式的密目安全网。密目网选用1.8X6.Om的规格,用铁丝绑扎在大横项目(专业)技术负责人交底人接受人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录工程名称世茂济南白马山项目一期总承包工程施工单位中建三局建设工程股份有
10、限企业交底部位落地脚手架工程工序名称落地脚手架工程施工交底提纲:落地脚手架工程施工交底内容:杆外立杆里侧。作业层安全网应高于操作平台1.2m,并在作业层下设置一道水平兜网,往上每隔五步设置架内水平兜网。作业层脚手架外立杆于O.6m和L2m处设有两道防护栏杆,底部侧面设218Cm高的挡脚板。在首层顶板标高处,沿建筑四面用钢管悬挑6m宽的防护,满挂水平兜网,向上每三层设置一道,竖向间距不超过Ion1。兜网外沿、内沿及中间穿钢丝绳,水平方向间隔4.5m跨设一挑出点,挑出点间满布白色安全兜网。2.2、 脚手架出入口构造在每栋楼的非地下车库一侧设置种安全通道,通道截面尺寸为4.5义6m,通道上部设双层5
11、0mm的脚手板,两层脚手板间间距100,并设置白色兜网一道,侧立面护身栏杆除扫地外间隔0.6m加设一道,挡脚板高200,刷红白油漆,在钢管内侧满挂绿色密目网。在出入口两侧立杆内侧设置辅立杆,辅立杆与立杆间距300左右,外挂多层板刷蓝油漆并进行醒目的!识。在顶部横杆如下300处设一道辅横杆,两横杆间挂多层板刷蓝油漆并标识“安全通道”的字样。通道上方增设两道平面钢管支撑,并铺设双层脚手板进行防护。外立面横杆间距1.8,立杆间距L5m,剪刀撑持续布置。外架搭设考虑施工电梯安装位置,由于本工程在施工电梯安装时落地脚手架已拆除,因此电梯安装位置在悬挑脚手架方案中论述。板,两层脚手板间间距100,并设置白
12、色兜网一道,侧立面护身栏杆除扫地外间隔0.6m加设一道,挡脚板高200,刷红白油漆,在钢管内侧满挂绿色密目网。在出入口两侧立杆内侧设置辅立杆,辅立杆与立杆间距300左右,外挂多层板刷蓝油漆并进行醒目的识。在顶部横杆如下300处设一道辅横杆,两横杆间挂多层板刷蓝油漆并标识“安全通道”的字样。通道上方增设两道平面钢管支撑,并铺设双层脚手板进行防护。外立面横杆间距1.8m,立杆间距1.5m,剪刀撑持续布置。外架搭设考虑施工电梯安装位置,由于本工程在施工电梯安装时落地脚手架已拆除,因此电梯安装位置在悬挑脚手架方案中论述。2.3、 卸料平台构造本工程卸料平台为悬挑式卸料平台,尺寸为5.0mX3.0mX1
13、.5m(h),悬挑长度为5%卸料平台主梁采用20a工字钢,次梁采用16a槽钢,间距1m,在中央持续设置16a构造槽钢。槽钢之间连接方式为焊接,焊缝高度不不不小于8nm平台下部主梁采用预埋HpB-235-20钢筋制作钢环与楼板连接,平台上部采用6*19钢丝绳交底人接受人项目(专业)技术负责人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录工程名称世茂济南白马山项目一期总承包工程施工单位中建三局建设工程股份有限企业交底部位落地脚手架工程工序名称落地脚手架工程施工交底提纲:落地脚手架工程施工交底内容:(直径为18mm)穿过外墙螺杆洞或预留洞口(当无对
