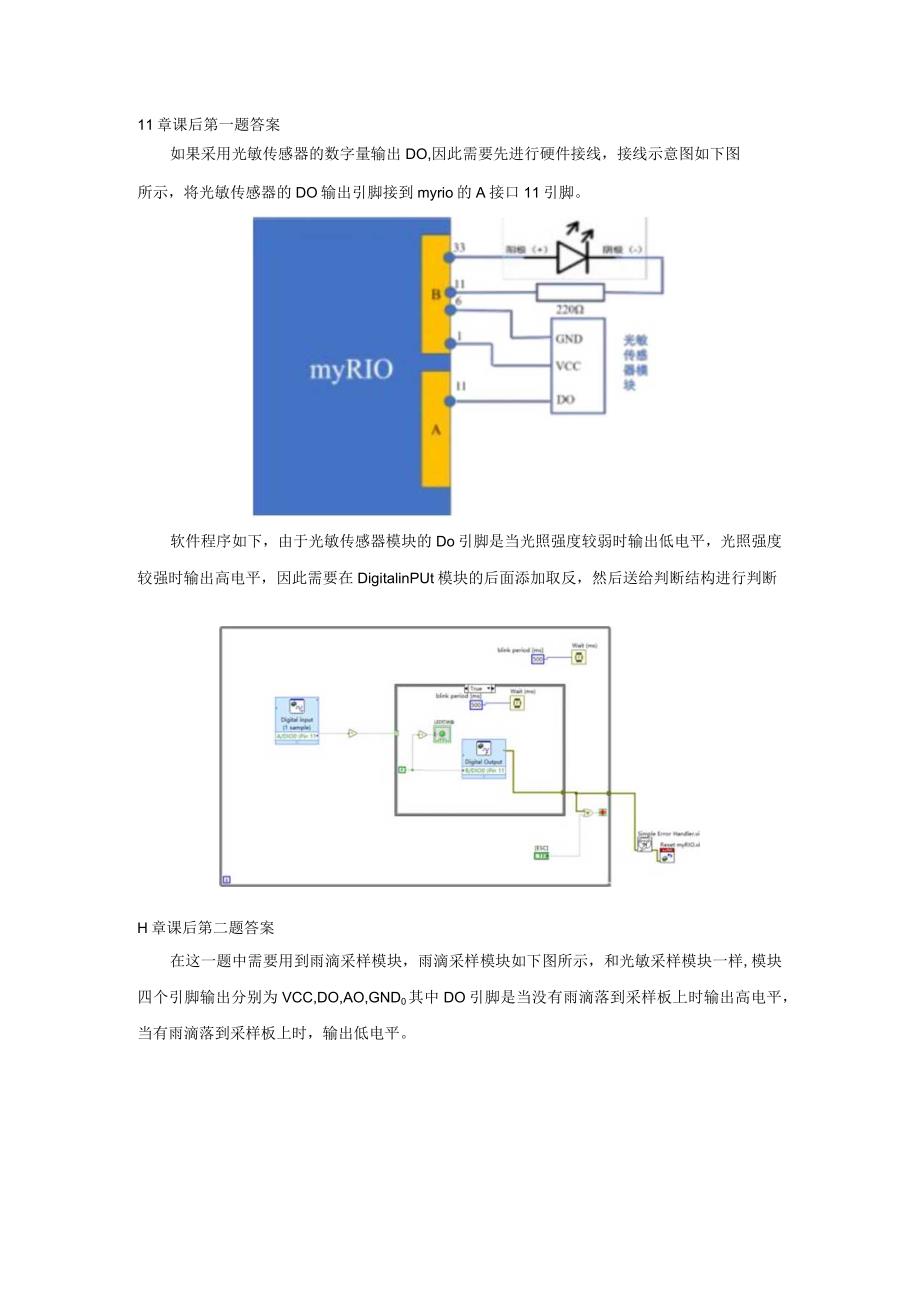

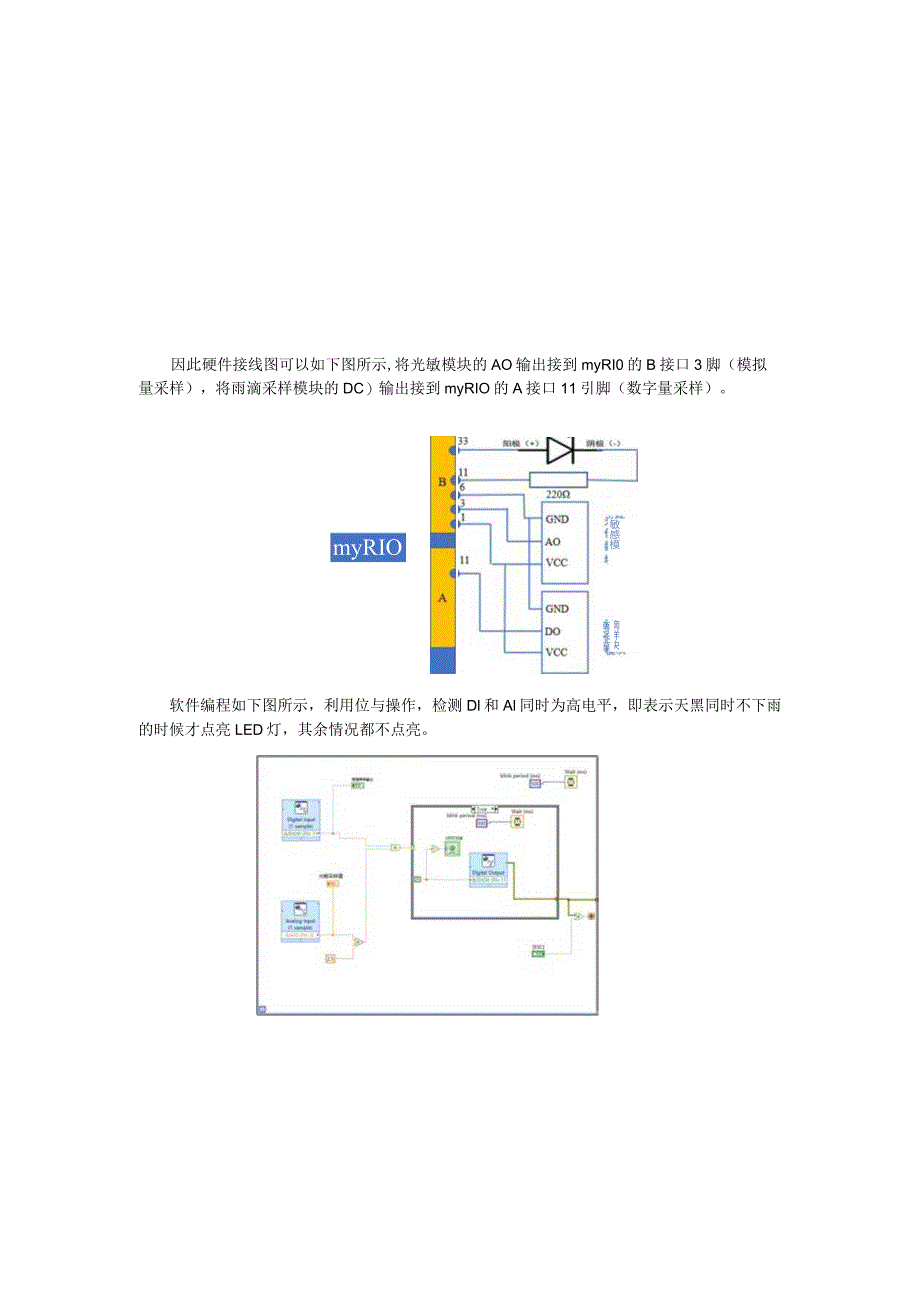

11章课后第一题答案如果采用光敏传感器的数字量输出DO,因此需要先进行硬件接线，接线示意图如下图所示，将光敏传感器的DO输出引脚接到myrio的A接口11引脚。软件程序如下，由于光敏传感器模块的Do引脚是当光照强度较弱时输出低电平，光照强度较强时输出高电平，因此需要在DigitalinPUt模块的后面添加取反，然后送给判断结构进行判断H章课后第二题答案在这一题中需要用到雨滴采样模块，雨滴采样模块如下图所示，和光敏采样模块一样,模块四个引脚输出分别为VCC,DO,AO,GND0其中DO引脚是当没有雨滴落到采样板上时输出高电平，当有雨滴落到采样板上时，输出低电平。因此硬件接线图可以如下图所示,将光敏模块的AO输出接到myRI0的B接口3脚（模拟量采样），将雨滴采样模块的DC）输出接到myRIO的A接口11引脚（数字量采样）。myRIO敏感模光传器块滴样块南采模软件编程如下图所示，利用位与操作，检测Dl和Al同时为高电平，即表示天黑同时不下雨的时候才点亮LED灯，其余情况都不点亮。
