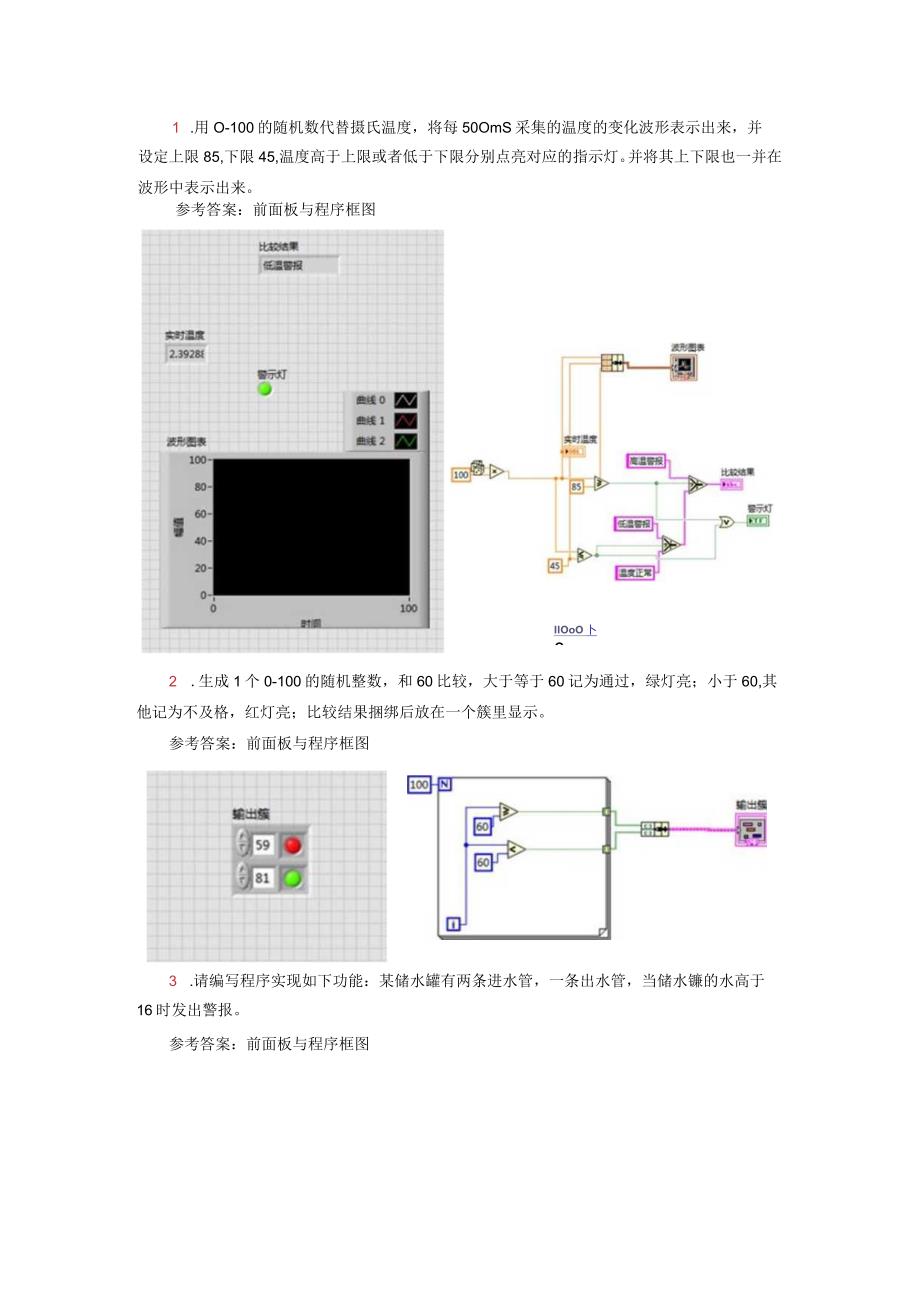

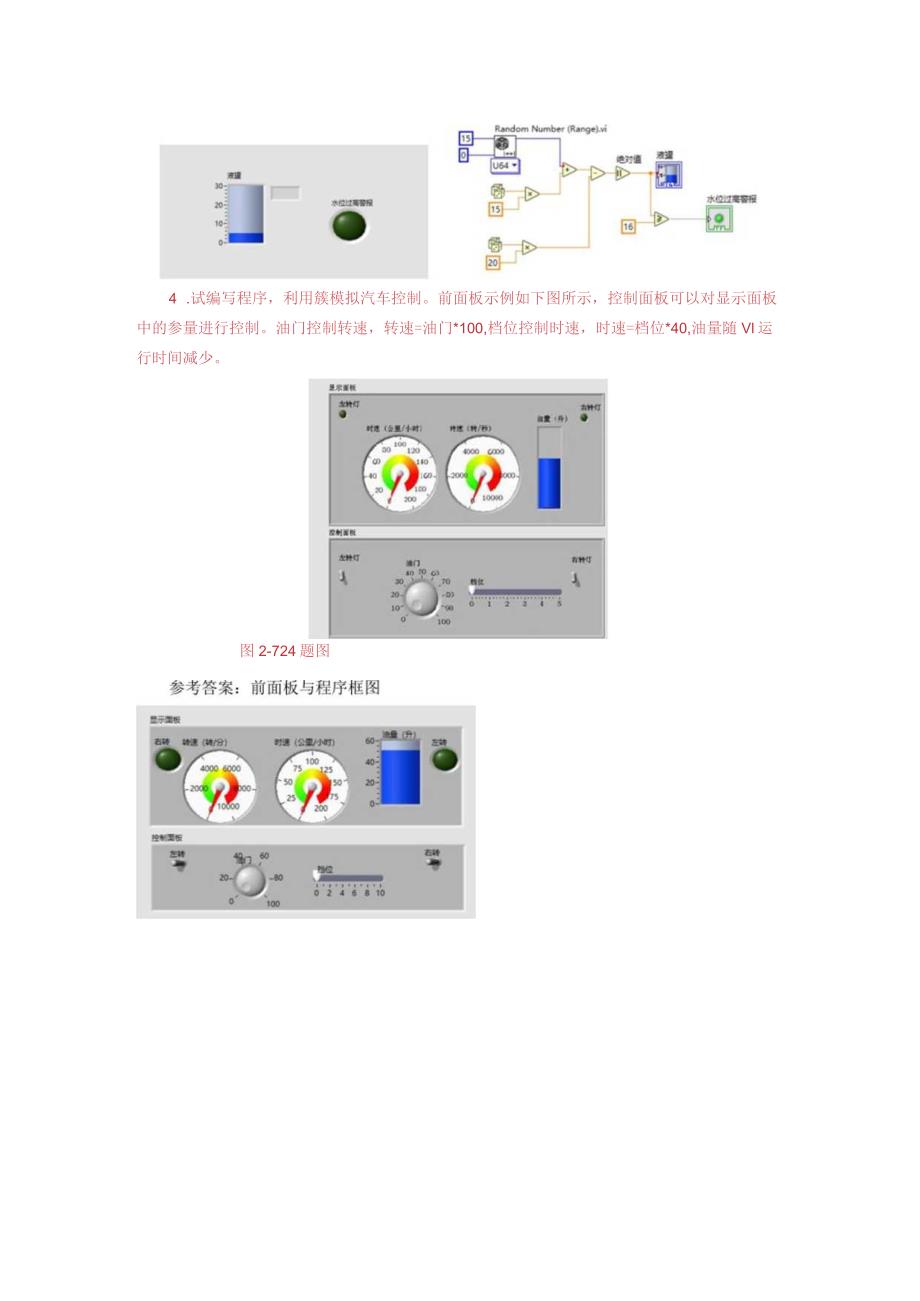

1、1 .用O-100的随机数代替摄氏温度,将每50OmS采集的温度的变化波形表示出来,并设定上限85,下限45,温度高于上限或者低于下限分别点亮对应的指示灯。并将其上下限也一并在波形中表示出来。参考答案:前面板与程序框图IIOoO卜 02 .生成1个0-100的随机整数,和60比较,大于等于60记为通过,绿灯亮;小于60,其他记为不及格,红灯亮;比较结果捆绑后放在一个簇里显示。参考答案:前面板与程序框图3 .请编写程序实现如下功能:某储水罐有两条进水管,一条出水管,当储水镰的水高于16时发出警报。参考答案:前面板与程序框图4 .试编写程序,利用簇模拟汽车控制。前面板示例如下图所示,控制面板可以对

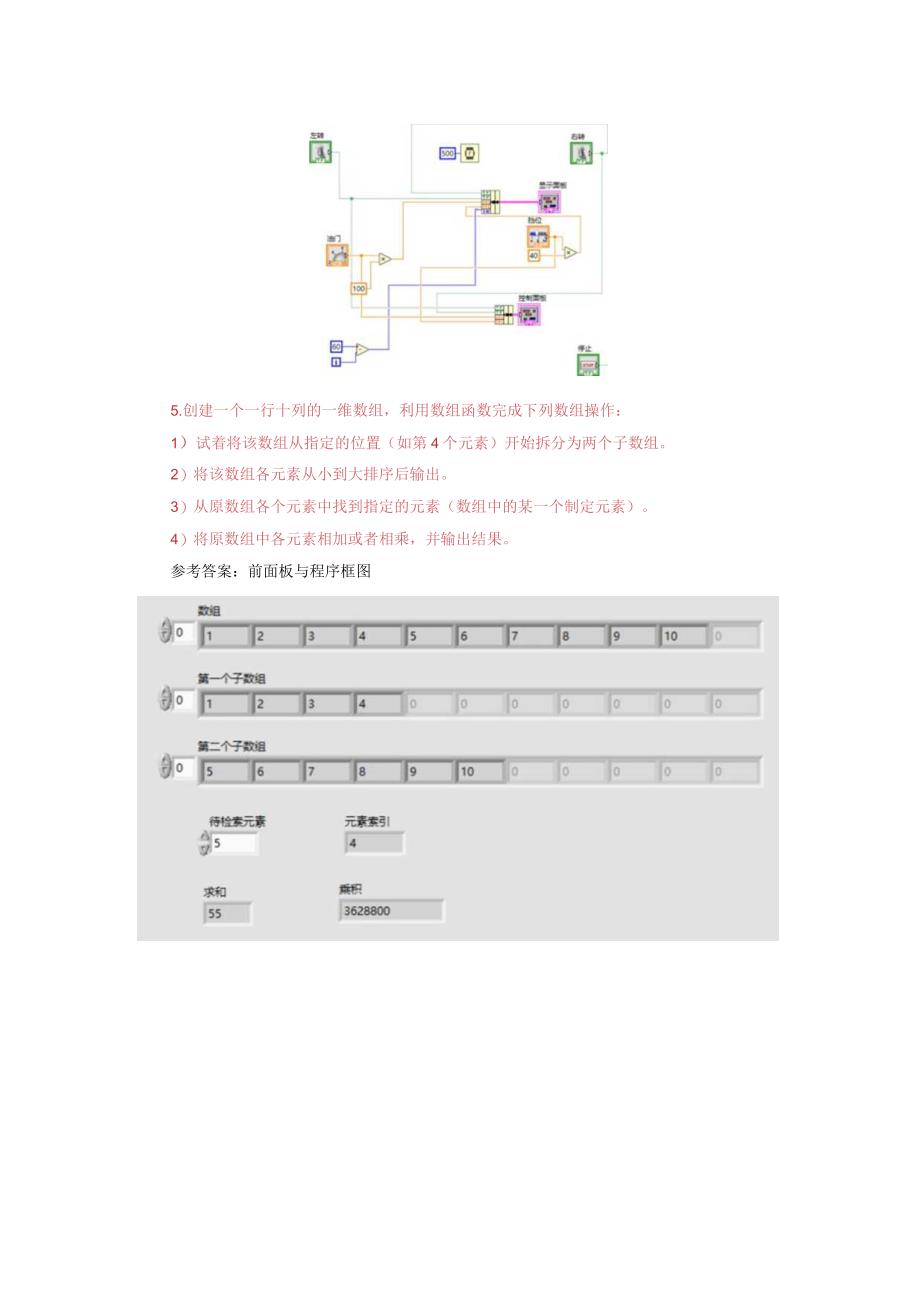

2、显示面板中的参量进行控制。油门控制转速,转速=油门*100,档位控制时速,时速=档位*40,油量随Vl运行时间减少。图2-724题图5.创建一个一行十列的一维数组,利用数组函数完成下列数组操作:1)试着将该数组从指定的位置(如第4个元素)开始拆分为两个子数组。2)将该数组各元素从小到大排序后输出。3)从原数组各个元素中找到指定的元素(数组中的某一个制定元素)。4)将原数组中各元素相加或者相乘,并输出结果。参考答案:前面板与程序框图6.利用随机数发生器仿真两个采样信号。一个O到5V的采样信号,每20OmS采一个点,共采集50个点,另一路电压信号的范围为5到10V,采样间隔是50ms,共采100个点。采样完成后,将两路采样信号显示在同一个波形图中。参考答案:前面板与程序框图新ggffi0盯间串57684.64UJfa2335i33J7L9877fJ7443z197740;9J64328p747T7.某次测试采集来一组数据2,3,5,要求用该数据绘制三维饼图,其中第一列数据用绿色并分离显示。参考答案:前面板与程序框图offsetmatrix
