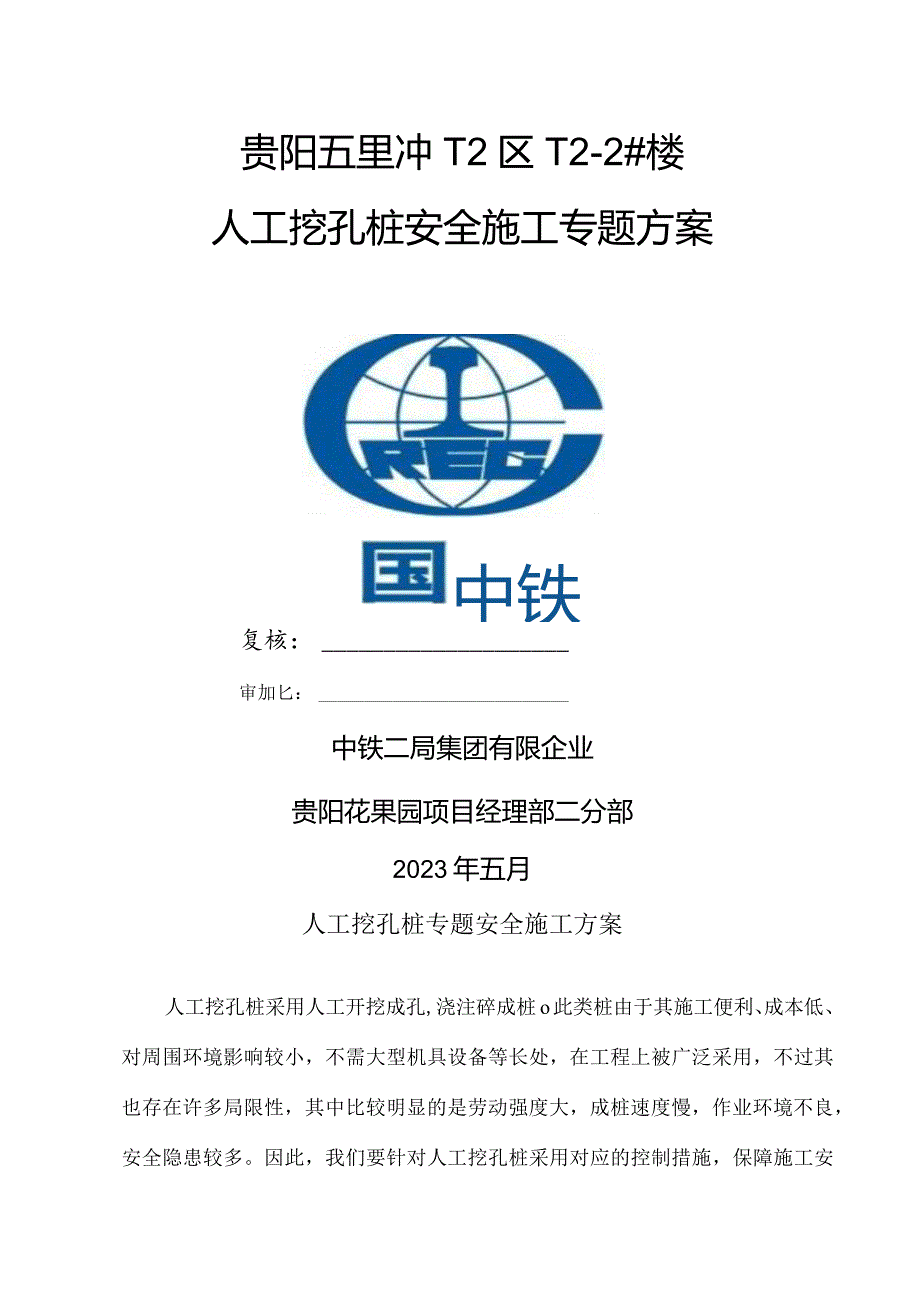

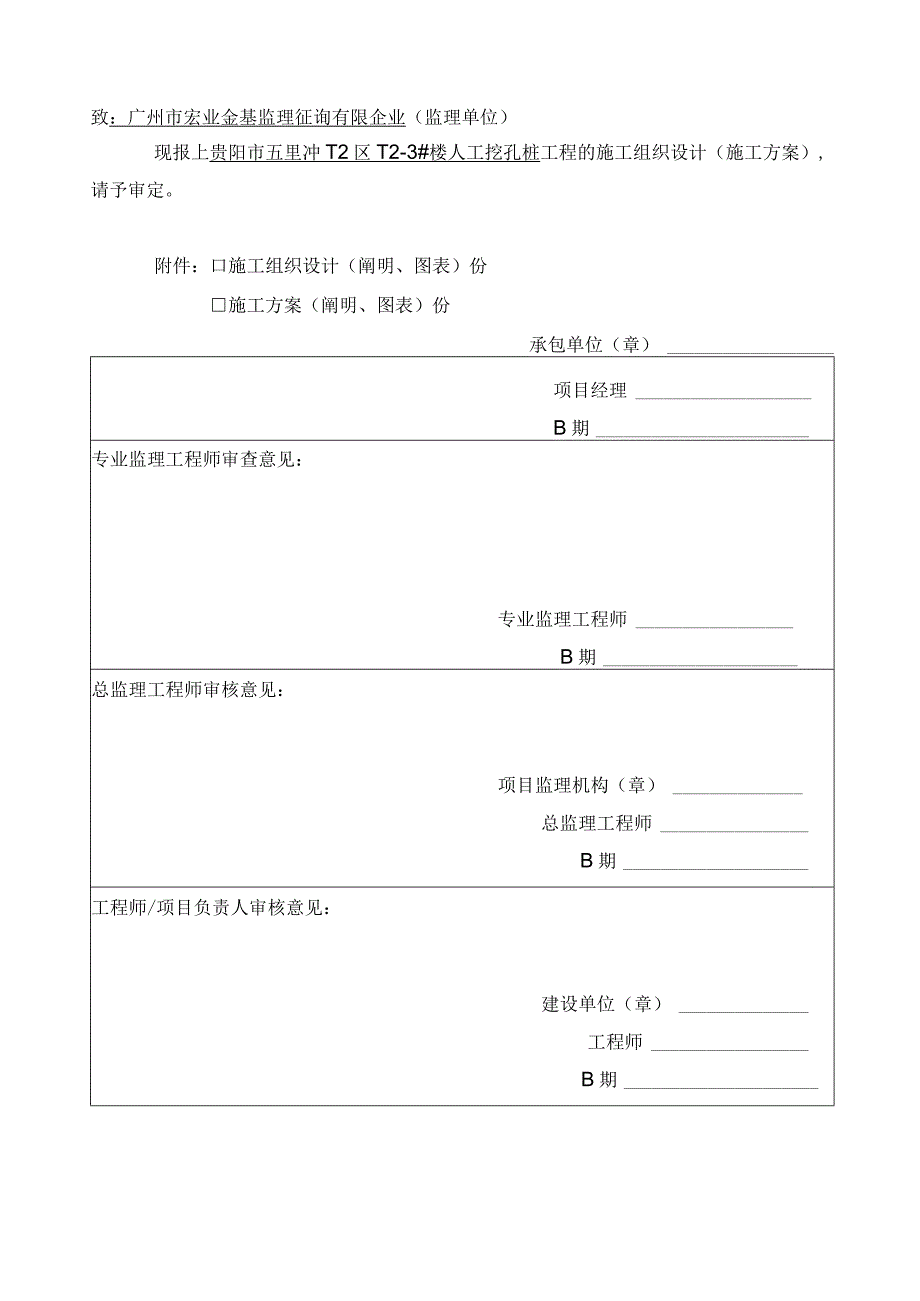

1、施工组织设计（施工方案）报审表工程名称：贵阳市五里冲棚户区、危旧房、城中村改造项目编号:致：广州市宏业金基监理征询有限企业（监理单位）现报上贵阳市五里冲T2区T2-3#楼人工挖孔桩工程的施工组织设计（施工方案）,请予审定。附件：口施工组织设计（阐明、图表）份施工方案（阐明、图表）份承包单位（章）项目经理B期专业监理工程师审查意见：专业监理工程师B期总监理工程师审核意见：项目监理机构（章）总监理工程师B期工程师/项目负责人审核意见：建设单位（章）工程师B期贵阳五里冲T2区T2-2#楼人工挖孔桩安全施工专题方案中铁复核：审加匕：中铁二局集团有限企业贵阳花果园项目经理部二分部2023年五月人工挖孔桩
2、专题安全施工方案人工挖孔桩采用人工开挖成孔,浇注碎成桩o此类桩由于其施工便利、成本低、对周围环境影响较小，不需大型机具设备等长处，在工程上被广泛采用，不过其也存在许多局限性，其中比较明显的是劳动强度大，成桩速度慢，作业环境不良，安全隐患较多。因此，我们要针对人工挖孔桩采用对应的控制措施，保障施工安全。1 .基本工作内容：1.1 开挖前，场地完毕三通一平。各项临时设施、动力、照明、通风、安全设施、施工机具、进场人员准备60人以上。根据设计图纸进行纵横轴线放样，及复测工作。1.3用十字线将中心桩点引出护筒外80cm,用水泥砂浆固定，并做好保护工作。桩孔周围，用白灰撒线型。1.4 所用的原材料，根据
3、规范规定进行检测。严格按试验室确定的配合比施工。2 .施工机具2.1 卷扬机和提土桶,用于材料和弃土的垂直运送。2.2 护壁钢模板。2. 3潜水泵。2.4 鼓风机、空压机和送风管。2.5 镐、锹、土筐等挖运工具：若碰到硬土或岩石，尚需风镐、潜孔钻。2.6插捣工具,用于插捣护壁碎。2.7应急软爬梯。2.8照明灯、对讲机、电铃等。2.9结合实际状况和总体计划，人工挖孔桩安排1个班组，分为若干小组，每组（3人）开挖2个桩孔。本工程拟投入人工挖孔的人员、机具如下表生产工人（人）管理人员重要机械、机具名称开挖工安全员机修工杂工安全员其他管理人员1.8mj空压机提高扒杆吊桶挖掘机拖拉机60人1人1人3人1
4、人2人6台20台20个1台1台3 .开挖措施：3.1 土方开挖及支护壁模板放线定位：按设计图纸放线，定桩位。开挖土方：采用分段开挖,每段高度决定于土壁直立状态的能力,以0.8-1.Om为一施工段。开挖面积的范围为设计桩径加护壁厚度。挖土由人工从上到下逐段进行，同一段内挖土次序先中间后周围;在地下水位如下施工时,要及时用吊桶将泥水吊出，当遇大量渗水时,在孔底一侧挖集水坑,用高扬程潜水泵将水排出。测量控制：桩位轴线采用在地面设十字控制网、基准点。安装提高设备时，使吊桶的钢丝绳中心与桩孔中心一致，以做挖土时粗略控制中心线用孔内碰到岩层时，能用风镐挖除，用风镐凿岩至设计深度。极硬岩时,须进行针对性爆破
5、设计。地质层按规定取样，与设计地质入岩对比，符合设计规定。4 .浇筑护壁碎：4.1 护壁采用C30,护壁的构造形式为内八字搭接，采用钢筋碎护壁,如下图所示，搭接长度不不不小于30cmo采用工具式钢模板做成下大上小的喇叭形，模板分块构成，模板间用插销连接。护壁混凝土浇筑采用常规工艺，拌和机拌合、卷扬机提高供料，采用30振捣棒进行振捣。第一节立模时高出地面30Cnb其外模采用木模，在木模外再填20Cm宽的土加固。4.2 桩孔护壁碎每挖完一节，经检查断面尺寸符合设计规定，报监理工程师检查合格后，立即浇筑护壁碎，坍落度控制在30-5Omn1,保证孔壁稳定性。4.3 3设置操作平台，用来临时放置混凝土拌
6、合料和灌注护壁混凝土用。4.4支设护壁模板：模板高度取决于开挖土方施工段的高度，一般为Im0护壁中心线控制,系将桩控制轴线,高程引到第一节混凝土护壁上,每节以十字线对中、吊大线锤控制中心点位置，用尺杆找圆周，然后由基准点测量孔深。4.5浇筑护壁砂：严格按照项目部技术室下发的作业指导书施工。4.6拆除模板继续下一段施工：护壁砂到达一定强度后（常温下24小时）便可拆模,再开挖下一段土方,然后继续支模灌注混凝土,如此循环,直到挖至设计规定的深度。4.7每节桩孔护壁做好后来，将桩位轴线，和标高测设在护壁上口，然后，用十字线对中，吊线坠向井底投设，以半径尺杆检查孔壁的垂直度。随之进行修整，孔深必须以基准
7、点为根据逐根引测。保证桩孔轴线位置、标高、截面尺寸满足设计规定。4.8成孔后来必须对桩身直径，孔底标高，桩位中心线，井壁垂直度等进行检测，并做好记录，报监理检查合格方可进入下套工序。5.安全保证措施5.1挖出的土方必须及时运走，井孔口周围Im范围内，严禁堆放土石方，且堆土高度不应不小于0.8m。5.2井孔周围必须设置安全防护围栏，高度不低于LOnb围栏须采用25钢筋预埋井圈并牢固焊制，下部设置红白油漆的挡泥板，挂密目安全网，正在开挖的桩孔停止作业或已挖好的成孔，必须设置牢固的钢筋网片覆盖，非工作人员严禁入内。（详见示意图）孔柱标睢做法示意图渠线处架线钢管大样图预步围护钢筋挡土板/锁口圈顶_sz
8、钢筋埋深根据实际情况而定5.3施工人员必须带戴安全帽，穿绝缘胶鞋，孔内有人时，孔上必须有人监督防护；井孔周围作业人、监护人员，必须戴安全帽，严禁穿拖鞋、赤脚、酒后上岗作业。5.4孔深挖至超过挖孔人身高时，在桩孔口或孔内装设靠周壁略低的半圆防护板（网），并伴随孔深增长而往作业面下引，吊渣桶上下时，孔下作业人员应避于护板（网）下。5.5井孔内必须设置应急时使用的安全绳和软爬梯。5.6井内人员必须乘专用吊笼上下，不得乘坐吊桶或脚踩护壁上下井孔。5.7井孔内外设置对讲机或低压电铃，便于上下联络，保证通讯畅通。5.8桩孔必须每挖深O.4m09m,左右护壁，严禁只挖不护壁。5.9井底照明须用低压电源，防水
9、带罩的安全灯具或安全矿灯。5.10当孔深不小于5m以上时，应向孔下通风，加强空气对流。必要时输送氧气，防止有毒气体危害。操作时上下人员轮换作业，桩孔上人员亲密注意观测桩孔下人员状况，防止安全事故发生。5.11当地下水量不大时，随挖随将泥水用吊桶运出，地下渗水量较大时，吊桶满足不了排水，先在桩孔底挖集水坑，用高扬程水泵抽水。作业人员必须离开井孔，严禁人机同坑作业。随时观测井壁变化，碰到险情,所有人员应立即撤离井孔。5.12孔内人工凿岩时，必须戴防尘口罩。5.13施工现场电源线路，必须按“三相五线”制，TN-S系统规定布置，并按“三级配电”、“二级漏电分级”分段保护。5.14各孔井用电必须分闸，严
10、禁一闸多孔和一闸多用。必须一机一闸一漏一箱进行敷设。5.15孔上电线、电缆必须架空。5.16 电箱一律采用铁质电箱，电箱应有严密的防雨措施，安装位置合适，安装牢固，进出线整洁，拉线牢固，熔丝不得用金属替代，箱内不得放其他物5.17 现场电源线路及电气设备，由持证电工负责安装维护，经验收合格后，方准投入使用。5.18 施工现场所有设备和机具必须做好保护接零。5.19 19所有机械设备的传动部位，必须装设防护罩。5. 20垂直起重设备必须常常性检修维护，保证机件可以运转正常，操作灵活。5.21按钮开关、减速器、钢丝绳、绳卡、吊钩、吊桶、吊笼等，不得带病作业。5. 22垂直起重设备支架应牢固，应能承
11、受一定的冲击力不至翻倒，垂直起重设备必须经检查合格后，方可投入使用。6. 23孔桩开挖应交叉进行，正在开挖或已成孔而尚未浇灌碎的桩孔其10米半径范围内不得同步开挖其他桩孔。7. 24为了防止有害气体中毒和孔井内缺氧，每天作业前必须先检测或放鸟等措施测试，如不符合规定应先通风充氧，符合规定方准作业。8. 25孔内实行爆破时，严格按照设计控制药量，及布眼。井下所有人员必须从井孔内撤离；划定安全距离，设置警戒哨，闪电雷鸣时严禁装药、接线,施工操作时严格按安全操作规程办事,爆破后向孔内强制输送清洁空气,排除有害气体,待有害气体排完后方可下井。9. 人工挖孔桩安全事故类型和施工中安全控制重点及应对措施9
12、.1 根据工程施工的经验，我们分析出人工挖孔桩的安全事故重要有如下几种类型：人、坠物落掉入桩孔导致事故孔内有害气体含量超标导致事故触电事故塌孔导致事故6. 2施工中安全控制重点及应对措施在进行人工挖孔桩施工时，首先应做好孔口围护措施。根据规范规定,井孔周围必须设置安全防护围栏，高度不低于1.0m,围栏须采用中25钢筋牢固焊制，下部设置红白油漆的挡泥板，挂密目安全网，正在开挖的桩孔停止作业或已挖好日勺成孔，必须设置牢固钢筋网片覆盖严密，非工作人员严禁入内。孔内作业时，孔口上面必须有人监护。挖出的土方应及时运离孔口，不得堆放在孔口四面Inl范围内，碎围圈上不得放置工具和站人。孔内作业人员必须头戴安
13、全帽、身系安全带，特殊状况下还应戴上防毒防尘面具。运用吊桶运土时，必须采用对应的防备措施，以防落物伤人，电动葫芦运土应检查其安全起吊能力后方可投入运行。施工中应随时检查垂直运送设备的完好状况和孔壁状况。人落入孔内的防止措施为了防止施工人员在上下时坠落，不得用人工拉绳子运送人员或脚踩凸缘上下桩孔，而必须另配钢丝绳及滑轮且有断绳保护装置，或使用安全爬梯上下，孔内必须设置应急软爬梯或设置尼龙绳，并随挖孔深度增长延长至工作面，供人员应急使用。井孔内必须设置应急时使用的安全绳和软爬梯。井内人员必须乘专用吊笼上下，不得乘坐吊桶或脚踩护壁上下井孔。坠物落入孔内的防止措施许多工程施工时，挖孔工人为图以便，常常
14、将挖出的土在孔边堆得很高，导致严重的安全隐患。因此，在对工人进行管理的同步，应安排专人把挖出的土石方及时运离孔口，且不得堆放在孔四面1米范围内。孔深挖至超过挖孔人身高时，在桩孔口或孔内装设靠周壁略低的半圆防护板（网），并伴随孔深增长而往作业面下引，吊渣桶上下时，孔下作业人员应避于护板（网）下。超重工具失灵的防止措施在动工前应当检查起重工具的各个部位与否完好，防止施工过程中吊索断裂导致的物体打击。使用的电葫芦、吊笼等应安全可靠并配有自动卡紧保险装置，电葫芦宜用按扭式开关，上班前、下班后均应有专人严格检查并且每天加足润滑油，保证开关灵活、精确；铁链无损，有保险扣且不打死结；钢丝绳无断丝。支架应稳定
15、牢固，使用前必须检查其他安全起吊能力。孔内有害气体含量超标导致事故的防止措施地下特殊地层中往往具有CO、SO2、H2S或其他有毒气体，人工挖孔桩深度超过5m时，每天动工前应进行有毒气体的检测。必须对桩孔内气体进行抽样检测（可用迅速检测管），发既有害气体含量超过容许值时，应将有害气体清除至化学毒物最低容许浓度的卫生原则，并采用足够的安全卫生防备措施，如设置专门设备向孔内通风换气（通风量不少于25L/S）等措施，以防止急性中毒事故的发生。在施工过程中，还应随时检查空气中的含氧量，防止出现施工人员缺氧窒息事故。有毒气体TWASTELIDLHMAC氨气（NH3）253550030一氧化碳（CO）25150030氯气（CL2）0.51301银化氢（HCN）104.7500.3硫化氢（H2S）101530010一氧化氮（NO）25100二氧化硫（S02）2510015常见有毒有害气体的TWA
