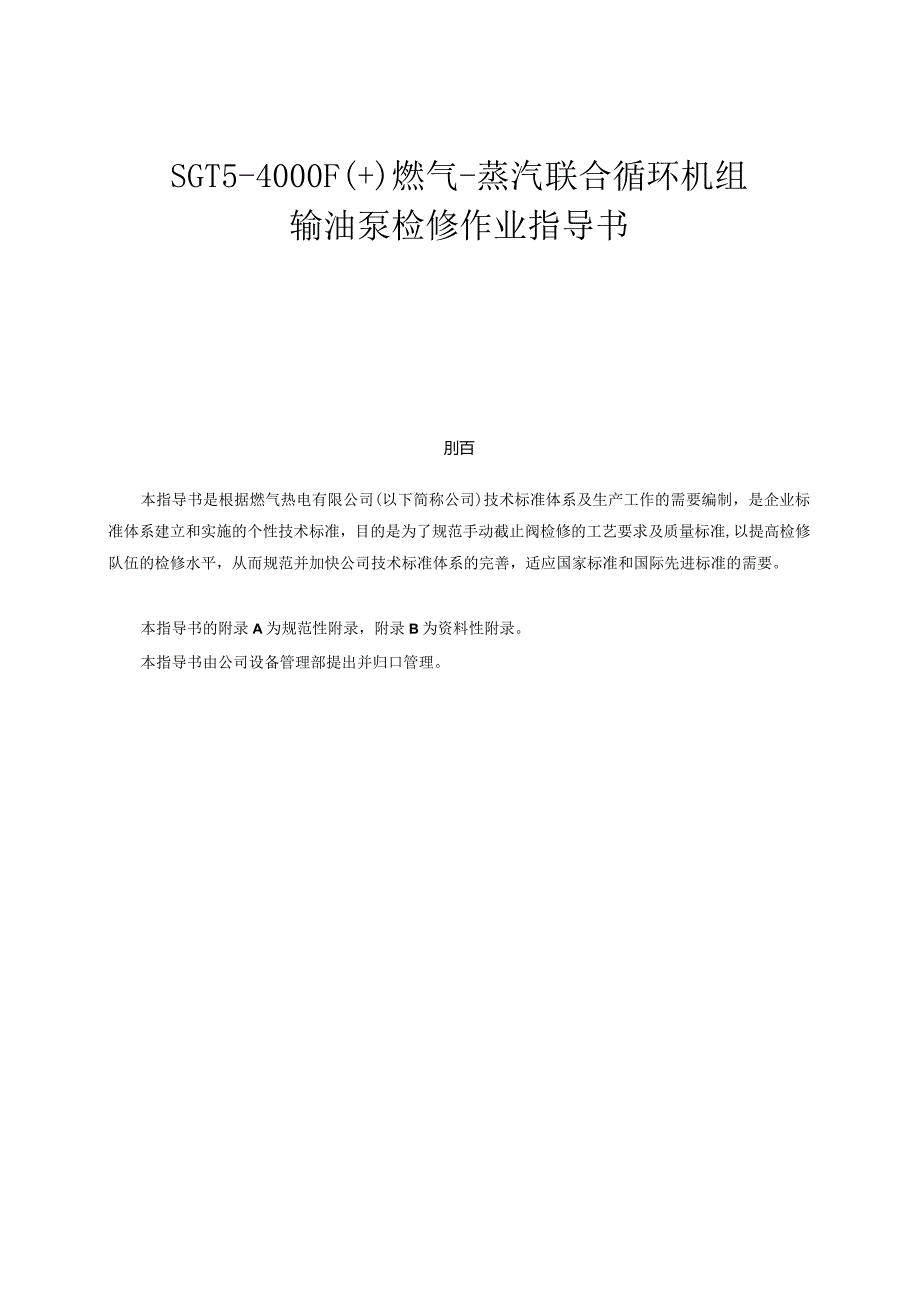

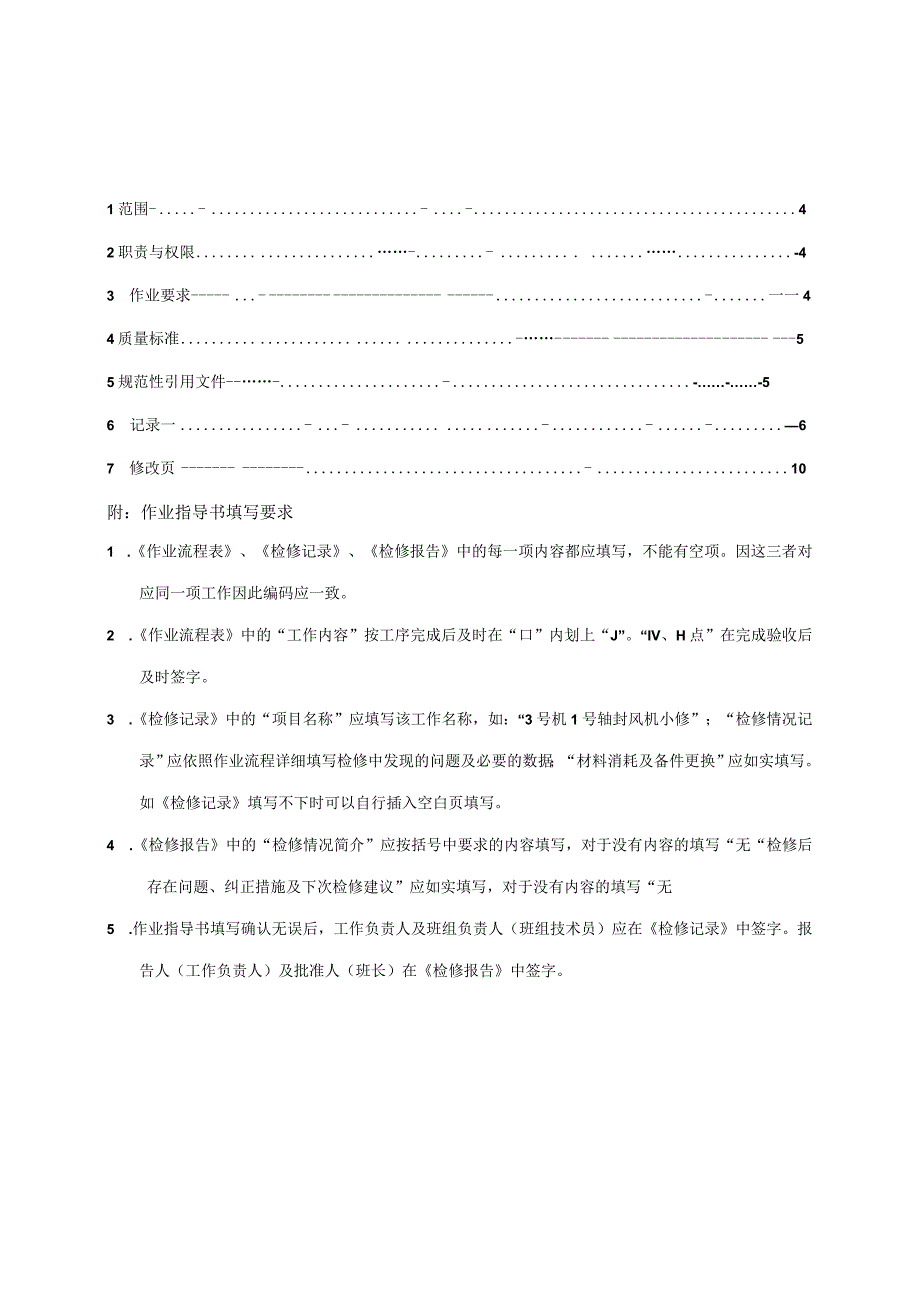

1、SGT5-4000F(+)燃气-蒸汽联合循环机组输油泵检修作业指导书刖百本指导书是根据燃气热电有限公司(以下简称公司)技术标准体系及生产工作的需要编制，是企业标准体系建立和实施的个性技术标准，目的是为了规范手动截止阀检修的工艺要求及质量标准,以提高检修队伍的检修水平，从而规范并加快公司技术标准体系的完善，适应国家标准和国际先进标准的需要。本指导书的附录A为规范性附录，附录B为资料性附录。本指导书由公司设备管理部提出并归口管理。1范围-42职责与权限-43 作业要求-一一44质量标准-55规范性引用文件-56 记录一-67 修改页-10附：作业指导书填写要求1 .作业流程表、检修记录、检修报告中
2、的每一项内容都应填写，不能有空项。因这三者对应同一项工作因此编码应一致。2 .作业流程表中的“工作内容”按工序完成后及时在“口”内划上“J”。“IV、H点”在完成验收后及时签字。3 .检修记录中的“项目名称”应填写该工作名称，如：“3号机1号轴封风机小修”；“检修情况记录”应依照作业流程详细填写检修中发现的问题及必要的数据；“材料消耗及备件更换”应如实填写。如检修记录填写不下时可以自行插入空白页填写。4 .检修报告中的“检修情况简介”应按括号中要求的内容填写，对于没有内容的填写“无“检修后存在问题、纠正措施及下次检修建议”应如实填写，对于没有内容的填写“无5 .作业指导书填写确认无误后，工作负
3、责人及班组负责人（班组技术员）应在检修记录中签字。报告人（工作负责人）及批准人（班长）在检修报告中签字。输油泵检修作业指导书1范围1.1 目的：规范检修行为，保证输油泵检修质量符合规定要求。本检修作业指导书为所有参加这项工作的人员所必须遵守的质量保证程序。1.2 适用范围：适合于1-5号机润滑油系统输油泵检修工作。2职责与权限：工作负责人按检修工艺规程组织工作，以指导书流程进行工作，进行接口工作联系填写记录。如本指导书存在问题，请及时反馈，按文件和控制程序进行修改。2.1班长职责：负责班组的全面工作，制定工作计划、安全技术措施。班长是本班安全第一负责人，要经常对职工进行安全教育，坚持“三不放过
4、”的原则，认真组织调查分析，指定相应措施。执行各项规章制度，落实岗位职责，搞好设备大小修、维护管理工作。班长权限：处理职责范围内的日常工作，对不符合安规的指令、行为有权拒绝执行，对不符合质量标准的作业有权令其返工，有权对违章人员提出处理意见。在班内有奖金分配权和工作分配权。2.2技术员职责：管理好设备图纸资料及备品备件储备，绘制备品配件加工图纸，及时总结报告。负责质量管理和质量验收工作。制定检修任务书。负责解决设备检修和设备本身的技术问题，提出相应的技术措施和方案。技术员权限：有监督检查指导设备检修质量的权利，对不符合质量标准的工序或零部件有权令其改正，对检修项目进行验收评价。2.3工作负责人
5、职责：对所管辖设备及大、小修设备负直接责任，协助班长、技术员做好各项安全技术措施。按计划规定项目、检修工艺、技术措施进行检修施工，做好原始记录，测量数据、设备零部件变更记录。负责检查本专业技措、大、小修计划的完成情况的管理工作。有责任指导检修工的检修技术和工艺，制止违章作业。工作负责人权限：对不符合安规和危及人身、设备安全的行为有权拒绝执行。对技术问题向上级技术主管领导反映。2.4检修工职责：负责检修工作的材料、用具、零部件准备、保管清洗工作，积极参加检修调试、测量等具体工作，完成简单的检修工作。执行安全规程和安全措施，搞好检修场地及设备清扫、整理，保持现场整齐清洁。检修工权限：对危及人身、设
6、备安全的行为有权制止和拒绝执行。3作业要求：3.1 人员配备及资质经过本体系统检修培训，且为通过技能资格审查的人员。技工3人。焊工1人。3.1.1 工作负责人1名：具有开检修工作票资格的中级以上检修工；3.1.2检修工3名：具有专业检修工的资格。3.2工具、仪器准备序号名称单位规格数量1电缆盘个12梅花扳手14-1713梅花扳手22-2424梅花扳手24-2725梅花扳手30-3226扁铲把17手锤把18橇棍把19倒链件110油桶件中号111活扳手把12213漏电保安器个114百分表0-1Omm2材料、备品、备件准备序号名称单位规格数量1机械密封套12松锈灵筒13高压石棉纸公斤1.5mm54滚
7、动轴承套25棉纱公斤36砂布张0#67硅酮密封胶袋28391011124质量标准：4.1试运机械密封渗漏WlO滴/分钟。4.2振动值WO.05mn,各表计正常。4.3系统恢复后应无漏油现象。4.4轴承温度W70摄氏度。5规范性引用文件：5.1汽轮机及辅助设备检修工艺规程6记录6.1ML-XXX.XXXX-XXX-201X-01作业流程表6.2ML-XXX.XXXX-XXX-201X-02检修记录6.3ML-XXX.XXXX-XXX-201X-03检修报告作业流程表适用范围生水系统设备名称输油泵设备型号质量控制点停工待检点（三）：1见证点（W）：1见证级别检修方公司页数共2页工作内容质量要求1工
8、作前准备： 1.1工作负责人组织学习有关标准、规程和指导书； 1.2工作组成员了解检修前设备的缺陷。 口1.3开始工作前。准备好检修用的材料和备件。 1.4清点所有工具、测量仪器仪表和专用工具齐全，检查合适，试验可靠。 1.5由负责人办理工作票,工作票发出后,检查安全措施已落实。见证点Wl（C级）工艺要求：1 .减震垫应无老化、破损，否则应更换。2 .标准：圆偏差W0.1mm,面偏差WO.lmm。质量标准：1 .试运机械密封渗漏WlO滴。2 .振动值WO.05mm,各表计正常。3 .系统恢复后应无漏油和漏水现象。4 .轴承温度W70摄氏度。工作负责人日期班组技术员日期 2.1拆卸对轮罩，对轮打
9、上标记；用塞尺测量对轮间距并留记录。口2.2检查对轮减震垫，如老化、破损进行更换。 2.3用塞尺复校并调整对轮中心。申请验收H1：工作负责人日期班组技术员日期 2.6回装对轮罩。3试运： 3.1全面检查，现场卫生清理，工、器具清点好撤离现场；口3.2押回工作票，试运、结票。4.资料整理及检修总结： 4.1填写原始记录；口4.2填写检修项目验收卡； 4.3填写检修项目质量验收监控表； 4.4对本作业指导书进行分析并提出改进意见。编号：ML-X-01编码:项目名称第页，共页检修情况记录：材料消耗及备件更换统计：工作负责人班组负责人日期日期编号：ML-X-02编码:附表一用塞尺测对轮中心质量标准：圆偏差WO. 10mm、面偏差WO. 10mm。第一遍:测量人: 记录人: 日期：第二遍:测量人:记录人:日期：燃气检修报告编号：ML-X-03第页，共页检修情况简介：（包括修前缺陷描述、检修工作性质、检修过程中遇到的重大缺陷，设备重大改进及效果）实际检修日期：计划检修日期：检修后存在问题、纠正措施及下次检修建议：报告人批准人日期日期修改页序号文件更改通知单编号主要内容修改人签名修改日期
