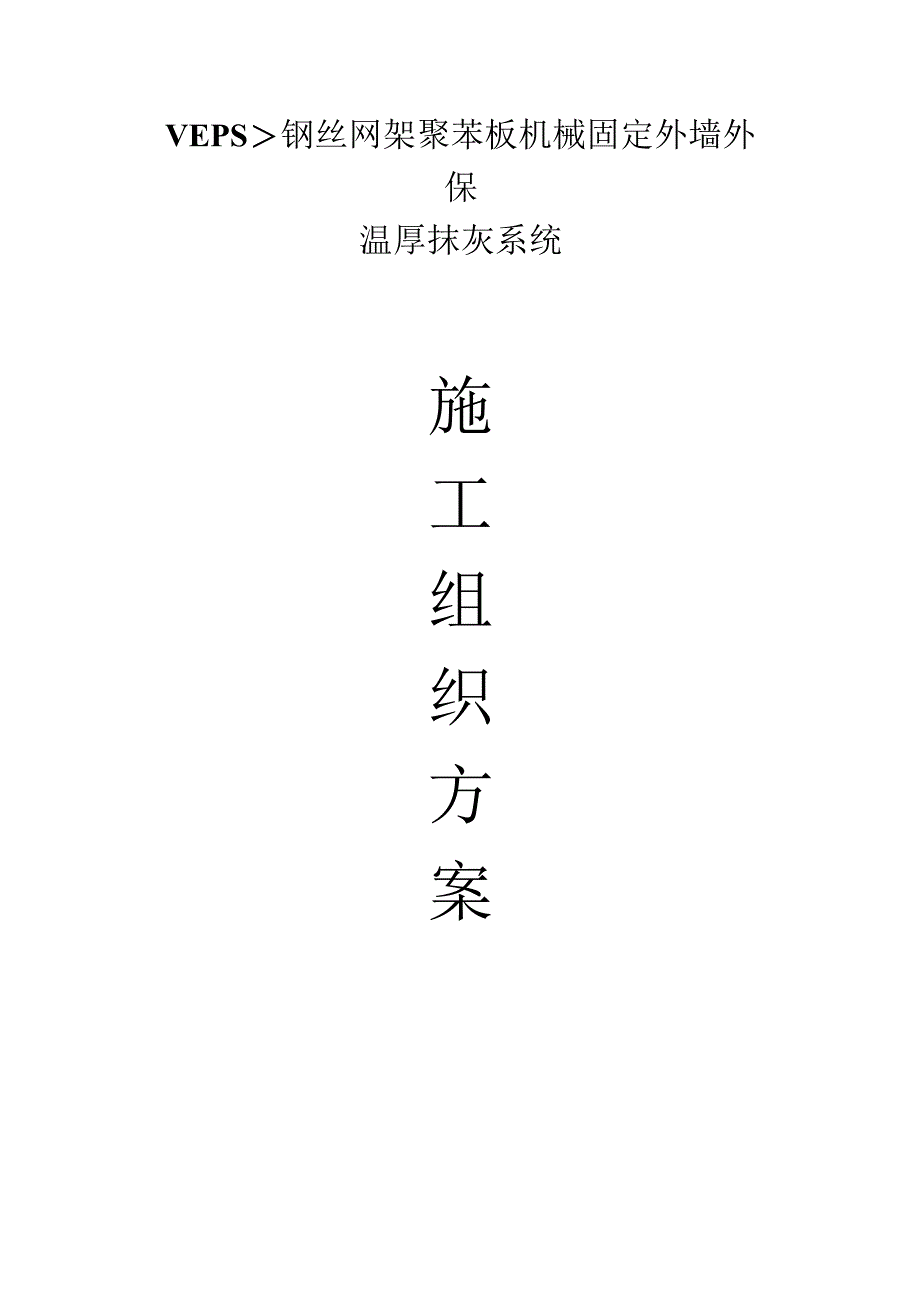

1、VEPS钢丝网架聚苯板机械固定外墙外保温厚抹灰系统施工组织方案目录一.工程概况二.外墙外保温施工工艺三.外饰面砖施工工艺四.质量保证措施五.实现质量目的措施六.成品保护措施七.其他注意事项.材料节省措施九.安全及文明措施十.对总包单位配合规定十一.外保温细部做法附图一.工程概况二.外墙外保温施工工艺(一)、施工根据：国家有关过程施工规范和规定：外墙外保温建筑构造(一)(05YJ3-1)外墙外保温工程技术规程(JGJ144-2023)河南省居住建筑节能设计原则(DNJ41/0622023)建筑外墙保温技术导则(RISN-TGOOl-2023)建筑工程施工质量验收统一原则;建设工程安全生产管理条例

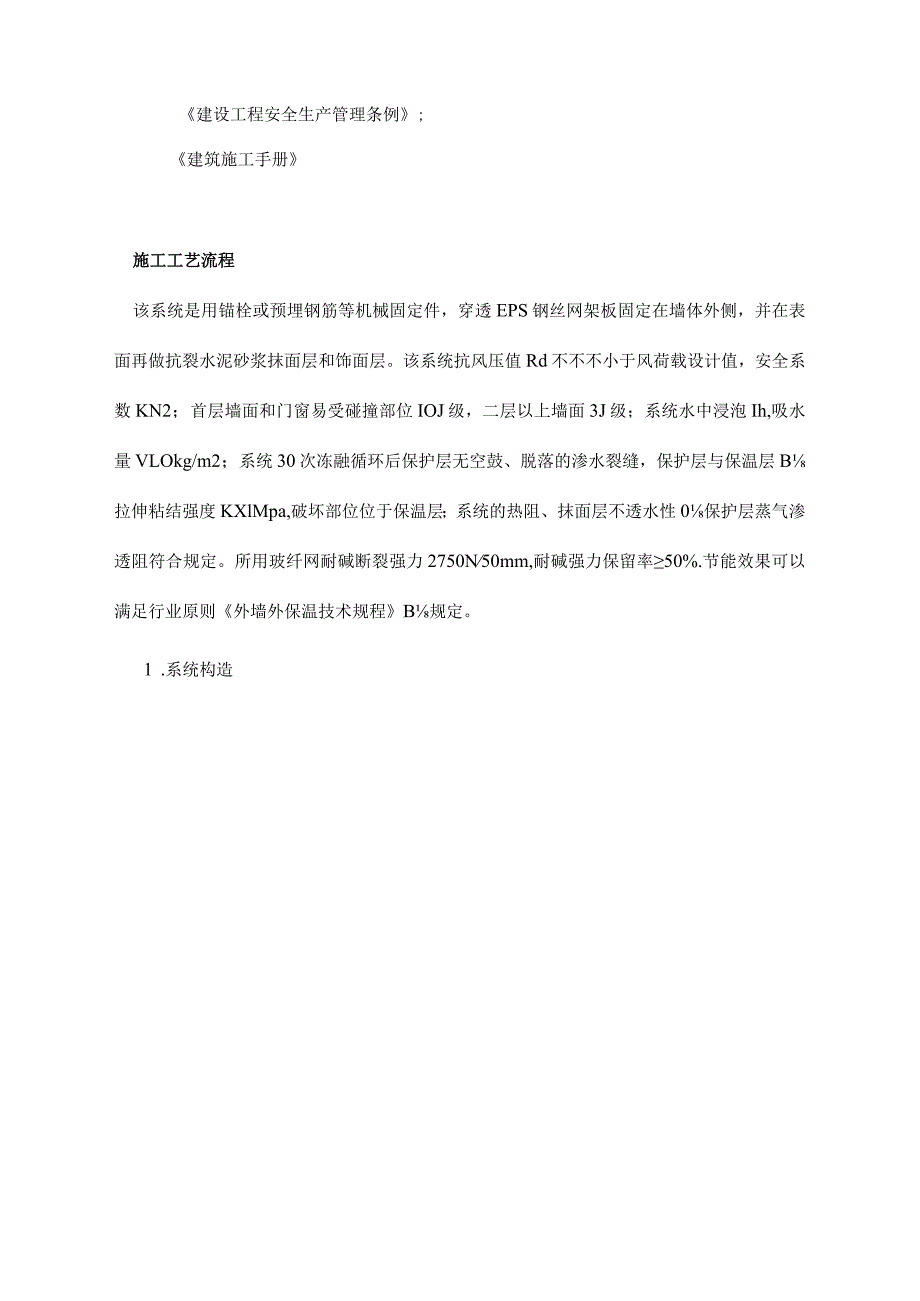

2、;建筑施工手册施工工艺流程该系统是用锚栓或预埋钢筋等机械固定件，穿透EPS钢丝网架板固定在墙体外侧，并在表面再做抗裂水泥砂浆抹面层和饰面层。该系统抗风压值Rd不不不小于风荷载设计值，安全系数KN2；首层墙面和门窗易受碰撞部位IOJ级，二层以上墙面3J级；系统水中浸泡Ih,吸水量VLOkg/m2；系统30次冻融循环后保护层无空鼓、脱落的渗水裂缝，保护层与保温层B拉伸粘结强度KXlMpa,破坏部位位于保温层；系统的热阻、抹面层不透水性0保护层蒸气渗透阻符合规定。所用玻纤网耐碱断裂强力2750N50mm,耐碱强力保留率50%.节能效果可以满足行业原则外墙外保温技术规程B规定。1 .系统构造层砂或板体
3、温面卡架面墙保抹网网饰2 .产品特点该体系的特点：(1)能消除外墙热桥，保温效果明显(2)能有效增大使用面积(3)可选任何材料作外饰(4)既合用于新建建筑，也合用于即有建筑(5)本体系处理了流水作业各专业工种、工序互不干扰，大大增长施工进度及质量，从而减少了总造价。3 .产品规格原则规格为3000l20050mm,也可根据顾客B规定定做其他规格。施工准备1 .技术准备（1）工技术，参阅有关图纸及施工方案，理解材料特性，对施工人员进行施工培训并对有关技术人员做技术交底。（2）确定施工次序1、对由于运送、堆放导致的变形，必须予以矫正。脱焊点必须补焊或用钢丝绑扎牢固2、所用的配件、数量和技术条件必须
4、符合设计规定。3、主体构造验收合格后，室内侧弹出0.5m标高线。（3）构造封顶T墙体表面处理T准备安装时所需配件T分层安装锚筋T拼接保温板T抹灰一外贴饰面砖。2 .材料准备（1）保温材料：由我司提供B合板BEPS单面钢丝网架板，详细尺寸，密度等根据工程规定双方协定。（2）安装配件：L50x50角钢（角钢通长为20Omm）、6钢筋、10100胀栓、角网、平网。（3）机具准备：多种宽度0冷拔钢丝平网、角网、U网、角钢、d）6mm钢筋头、U码、铁板、巾6钻头、射钉、射弹、膨胀螺栓和22镀锌铁丝。工具有射钉枪、喷枪、喷浆机、电锤、电焊机、断丝剪、砂轮锯、活动扳手、水平尺、钢锯条、锤及施工常用工具。施工
5、工艺1 .保温板的支撑对于新建建筑，可在外墙每层圈梁或钢筋混凝土梁上一小沿（根据设计定）作为保温板的支撑，而对于已建建筑或建筑物外墙己砌筑需作外保温时，可在建筑物每层圈梁上根据保温板厚度增设（根据设计定）L50X5L70X5角钢，作为保温板的支撑。角钢用14膨胀螺栓固定在墙面上，膨胀螺栓间距为500mm,并在角钢上下面各焊中6钢筋，长200mm,间距500mm,以备B保温板两端的钢丝架绑扎。2 .预埋或焊接固定保温板的钢筋对于新建建筑，在砌筑外围护墙时，可在砖墙或砌块墙中预埋6长35Omm钢筋，双向间距为500mm,呈梅花桩或交错预埋。而在钢筋混凝土墙面上，可在固定钢模板时留下的J铁板或墙穿套
6、上焊接6钢筋，长200mm,双向间距为5OOmmo3 .清理墙面将墙面不平整处清理洁净，并将墙面上灰渣凿掉。4 .裁板、安装保温板安装前应根据角钢的支撑高度或外挑檐之间I内高度把保温板裁好，并安装在预定位置。安装时假如有预埋钢筋，预埋钢筋应穿透保温板，尽量使保温靠紧墙面，然后将预埋钢筋向上弯起勾住板网，并用镀锌铁丝将钢筋与钢丝网架绑扎牢固，再将角钢上下面0钢筋与保温板两端0钢丝架绑扎牢固。假如墙面上未预埋钢筋，应用膨胀螺栓把U形铁板固定在墙面上，U形铁板两端压住钢丝网架,U形铁板的双向间距为500mm,最终将保温板缝用平网或角网加固定补强，门窗洞口处四面用连接网补强。5 .安装预埋件或预埋螺栓
7、等。6 .保温板安装完毕后进行质量检查、校正、补强。7 .其安装容许偏差见下表项次项目容许偏差（mm）检查措施1垂直度5用经纬仪或2m托中板检查2表面平整度5用2m靠尺和楔形尺量检查3U形铁板、钢筋间距50尺量检查4芯板板缝0.70浸水7dMpa0.50与聚苯板(18kgm3)原则状态dMpaKMO且聚苯板破坏浸水Mpa0.10且聚苯板破坏镀锌钢丝的性能指标见下表:12.0+0.05550N6次网片22.00.055506次镀锌腹丝项目用途直径抗拉强度MPa冷弯试验反复弯曲180(4)保温板09表面和外观质量见下表:项次项目质量规定1外观保温板正面梯形凹凸槽，槽中距100mm,板面及钢丝网均匀
8、喷涂界面剂。钢丝网与板面净距离不不不小于10mm.2焊点强度抗拉力330N,无过烧现象。3焊接质量网片漏焊点不超过焊接点数的0.8%且不集中在一处，持续脱焊不应多于2点，板端200区段内的焊点不容许脱焊、斜插筋脱焊点不超过3%。4钢丝挑头腹丝插入EPS板中深度不应不不小于35mm,未穿透厚度不应不不小于15mm腹丝插入角度应保持一致，误差不应不小于3度。5聚苯板对接3000mm长板中聚苯板对接不得多于两处且对接处需用聚氨酯胶粘牢。(5)聚苯板0规格尺寸容许偏差见下表:项次项目容许偏差(mm)1长102宽53厚(含钢网)+34两对角线10面砖施工工艺本工程设计外墙贴面砖，面砖规格35*60.二、
9、外墙面砖0施工工艺：基层处理T刷界面剂一基层抹灰T挂线、排砖一粘贴一勾缝T清理T检查T修补。2.1基层处理（1）构造施工时，外墙的垂直度，平整度应到达原则规定。括糙之前将凸出墙面的混凝土凿平，凹处用1：3水泥沙浆补平，补平厚度较大时应分层补。当厚度或垂直度偏差超过35mm时，需采用钉钢丝网等技术补救措施。（2）抹灰前将破墙面，混凝土面等基层表面的灰尘，污垢和油渍清除洁净，不一样界面处（如砖墙与混凝土墙交接处）要钉钢丝网宽500mm。（3）对混凝土墙面，应凿毛后用钢丝刷满刷一遍，再浇水湿润或采用界面剂处理表面，使之提高混凝土表面粘接强度。（4）外墙角纵向挂2mm钢丝垂线，作上下沙浆塌饼，横向水平
10、线根据窗盘线拉统长线控制。塌饼间距约1500mmo2.2 界面剂：将界面剂（如恒泰牌HT-IO2）以1：4水灰比例调成厚糊状充足搅拌均匀，调匀后B界面处理可用喷涂或铁板直接粉涂，厚度约为2-3mm,气温较高或干燥的墙面，施工前用水湿润，界面剂上墙约515分钟（视气温而定），既可进行抹灰，也可待界面剂完全干硬后抹灰。2.3 基层抹灰：抹灰前应对拉墙螺杆预留孔进行灌注膨胀剂封堵,在外墙的预留孔部位凿40mm深喇叭口，并在灌注膨胀剂后，在喇叭口处填20mm厚堵漏王。界面剂涂抹1020min后，按规定分层分遍抹底层砂浆，底层第一遍砂浆厚度以IOmm为宜，抹后用木蟹搓平，隔天浇水养护，待第一遍六七成干时
11、，即可抹第二遍，厚度约为10-15mm,随即用木长尺刮平，木蟹搓毛，隔天浇水养护。若需粉第三遍时，措施同第二遍，直到把底层砂浆粉刷平整。2.4 挂线排砖：在基层抹灰面上，先挂出垂直、水平控制线，再根据面砖0规格尺寸、排列图，挂出面砖控制线。(1)排砖规定：根据面砖排列图规定，水平、垂直缝宽分别控制在59mm和35mm.水平缝，窗台面一般在同一水平线上。墙面均为整砖，窗洞两边严格规定对称。排砖成功后，在基层抹灰上挂出每块砖纵，横分格线，保证墙面砖粘贴后灰缝横平竖直。(2)安装铝合金窗，留置滴水线。面砖试排完毕后，根据挂线，安装外墙铝合金窗。平窗、飘窗窗台均采用细石碎找平层，窗框四面必须用闭孔弹性膨胀胶嵌实，再进行粉刷，留槽注密封胶，飘窗顶外采
