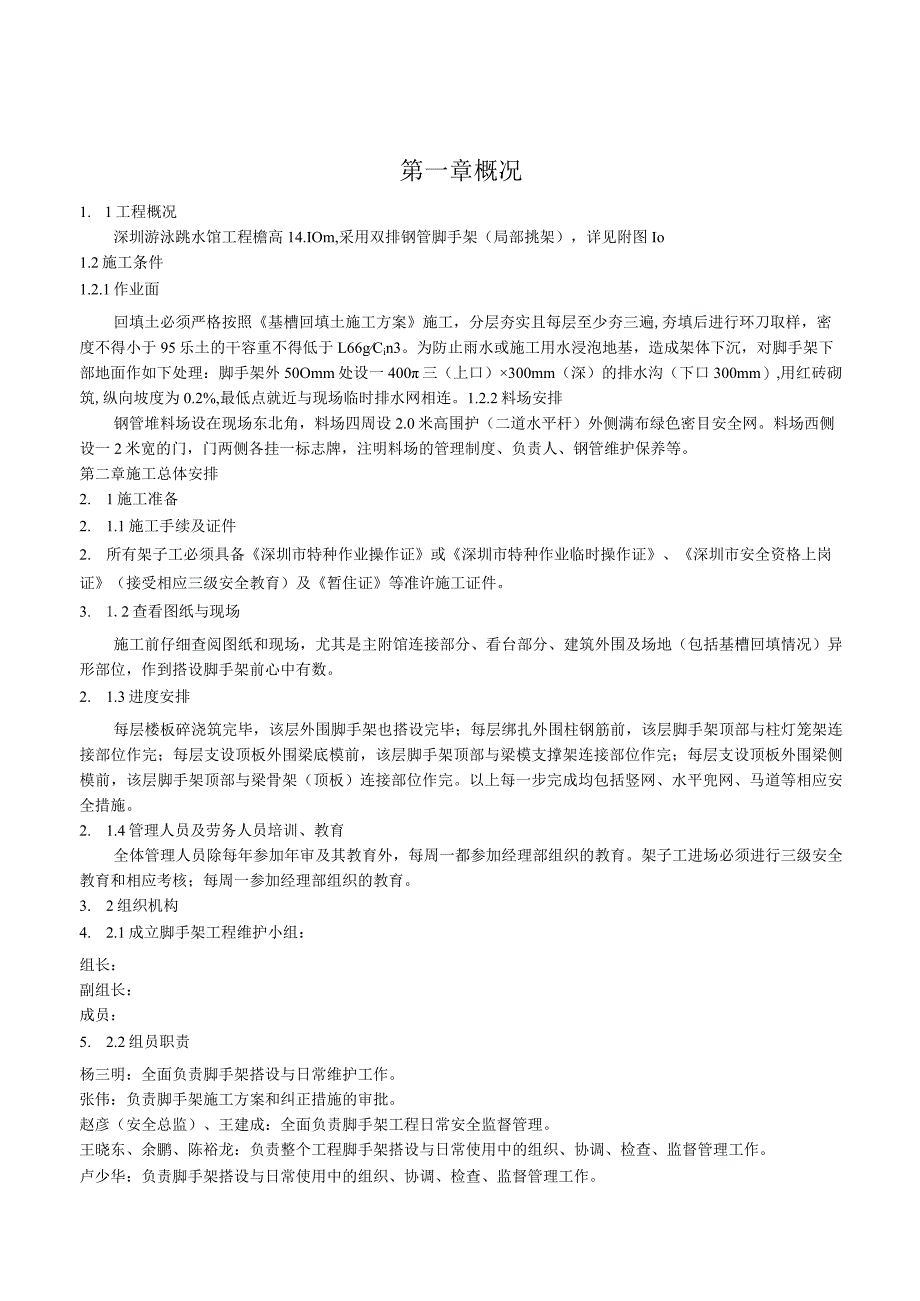

1、第一章概况1. 1工程概况深圳游泳跳水馆工程檐高14.IOm,采用双排钢管脚手架（局部挑架），详见附图Io1.2施工条件1.2.1作业面回填土必须严格按照基槽回填土施工方案施工，分层夯实且每层至少夯三遍,夯填后进行环刀取样，密度不得小于95乐土的干容重不得低于L66gCin3。为防止雨水或施工用水浸泡地基，造成架体下沉，对脚手架下部地面作如下处理：脚手架外50Omm处设一400三（上口）300mm（深）的排水沟（下口300mm）,用红砖砌筑,纵向坡度为0.2%,最低点就近与现场临时排水网相连。1.2.2料场安排钢管堆料场设在现场东北角，料场四周设2.0米高围护（二道水平杆）外侧满布绿色密目安全
2、网。料场西侧设一2米宽的门，门两侧各挂一标志牌，注明料场的管理制度、负责人、钢管维护保养等。第二章施工总体安排2. 1施工准备2. 1.1施工手续及证件2. 所有架子工必须具备深圳市特种作业操作证或深圳市特种作业临时操作证、深圳市安全资格上岗证（接受相应三级安全教育）及暂住证等准许施工证件。3. 1.2查看图纸与现场施工前仔细查阅图纸和现场，尤其是主附馆连接部分、看台部分、建筑外围及场地（包括基槽回填情况）异形部位，作到搭设脚手架前心中有数。2. 1.3进度安排每层楼板碎浇筑完毕，该层外围脚手架也搭设完毕；每层绑扎外围柱钢筋前，该层脚手架顶部与柱灯笼架连接部位作完；每层支设顶板外围梁底模前，该
3、层脚手架顶部与梁模支撑架连接部位作完；每层支设顶板外围梁侧模前，该层脚手架顶部与梁骨架（顶板）连接部位作完。以上每一步完成均包括竖网、水平兜网、马道等相应安全措施。2. 1.4管理人员及劳务人员培训、教育全体管理人员除每年参加年审及其教育外，每周一都参加经理部组织的教育。架子工进场必须进行三级安全教育和相应考核；每周一参加经理部组织的教育。3. 2组织机构4. 2.1成立脚手架工程维护小组：组长：副组长：成员：5. 2.2组员职责杨三明：全面负责脚手架搭设与日常维护工作。张伟：负责脚手架施工方案和纠正措施的审批。赵彦（安全总监）、王建成：全面负责脚手架工程日常安全监督管理。王晓东、余鹏、陈裕龙

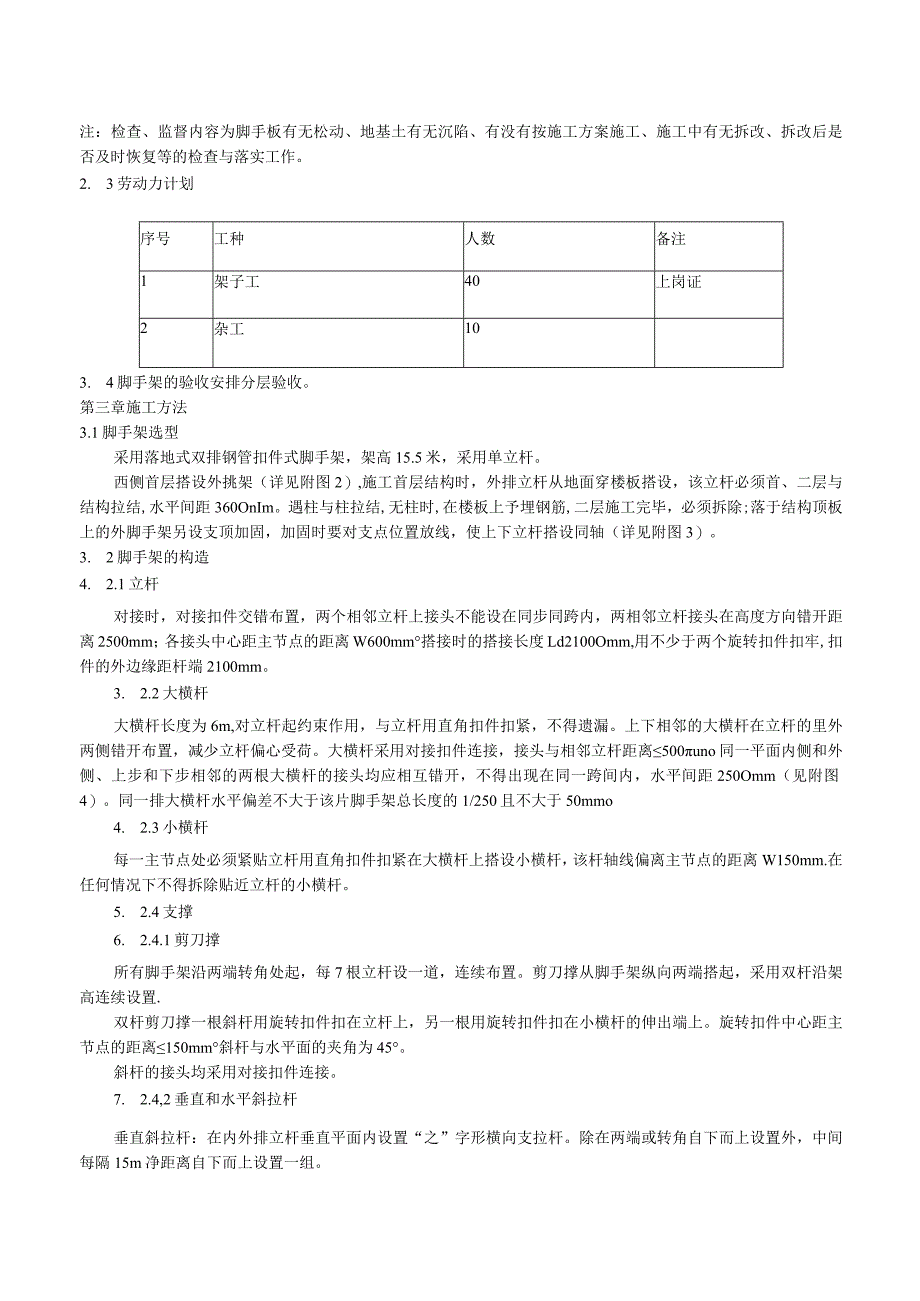

4、：负责整个工程脚手架搭设与日常使用中的组织、协调、检查、监督管理工作。卢少华：负责脚手架搭设与日常使用中的组织、协调、检查、监督管理工作。注：检查、监督内容为脚手板有无松动、地基土有无沉陷、有没有按施工方案施工、施工中有无拆改、拆改后是否及时恢复等的检查与落实工作。2. 3劳动力计划序号工种人数备注1架子工40上岗证2杂工103. 4脚手架的验收安排分层验收。第三章施工方法3.1脚手架选型采用落地式双排钢管扣件式脚手架，架高15.5米，采用单立杆。西侧首层搭设外挑架（详见附图2）,施工首层结构时，外排立杆从地面穿楼板搭设，该立杆必须首、二层与结构拉结,水平间距360OnIm。遇柱与柱拉结,无柱
5、时,在楼板上予埋钢筋,二层施工完毕，必须拆除;落于结构顶板上的外脚手架另设支顶加固，加固时要对支点位置放线，使上下立杆搭设同轴（详见附图3）。3. 2脚手架的构造4. 2.1立杆对接时，对接扣件交错布置，两个相邻立杆上接头不能设在同步同跨内，两相邻立杆接头在高度方向错开距离2500mm；各接头中心距主节点的距离W600mm搭接时的搭接长度Ld2100Omm,用不少于两个旋转扣件扣牢,扣件的外边缘距杆端2100mm。3. 2.2大横杆大横杆长度为6m,对立杆起约束作用，与立杆用直角扣件扣紧，不得遗漏。上下相邻的大横杆在立杆的里外两侧错开布置，减少立杆偏心受荷。大横杆采用对接扣件连接，接头与相邻立
6、杆距离500uno同一平面内侧和外侧、上步和下步相邻的两根大横杆的接头均应相互错开，不得出现在同一跨间内，水平间距250Omm（见附图4）。同一排大横杆水平偏差不大于该片脚手架总长度的1/250且不大于50mmo4. 2.3小横杆每一主节点处必须紧贴立杆用直角扣件扣紧在大横杆上搭设小横杆，该杆轴线偏离主节点的距离W150mm.在任何情况下不得拆除贴近立杆的小横杆。5. 2.4支撑6. 2.4.1剪刀撑所有脚手架沿两端转角处起，每7根立杆设一道，连续布置。剪刀撑从脚手架纵向两端搭起，采用双杆沿架高连续设置.双杆剪刀撑一根斜杆用旋转扣件扣在立杆上，另一根用旋转扣件扣在小横杆的伸出端上。旋转扣件中心

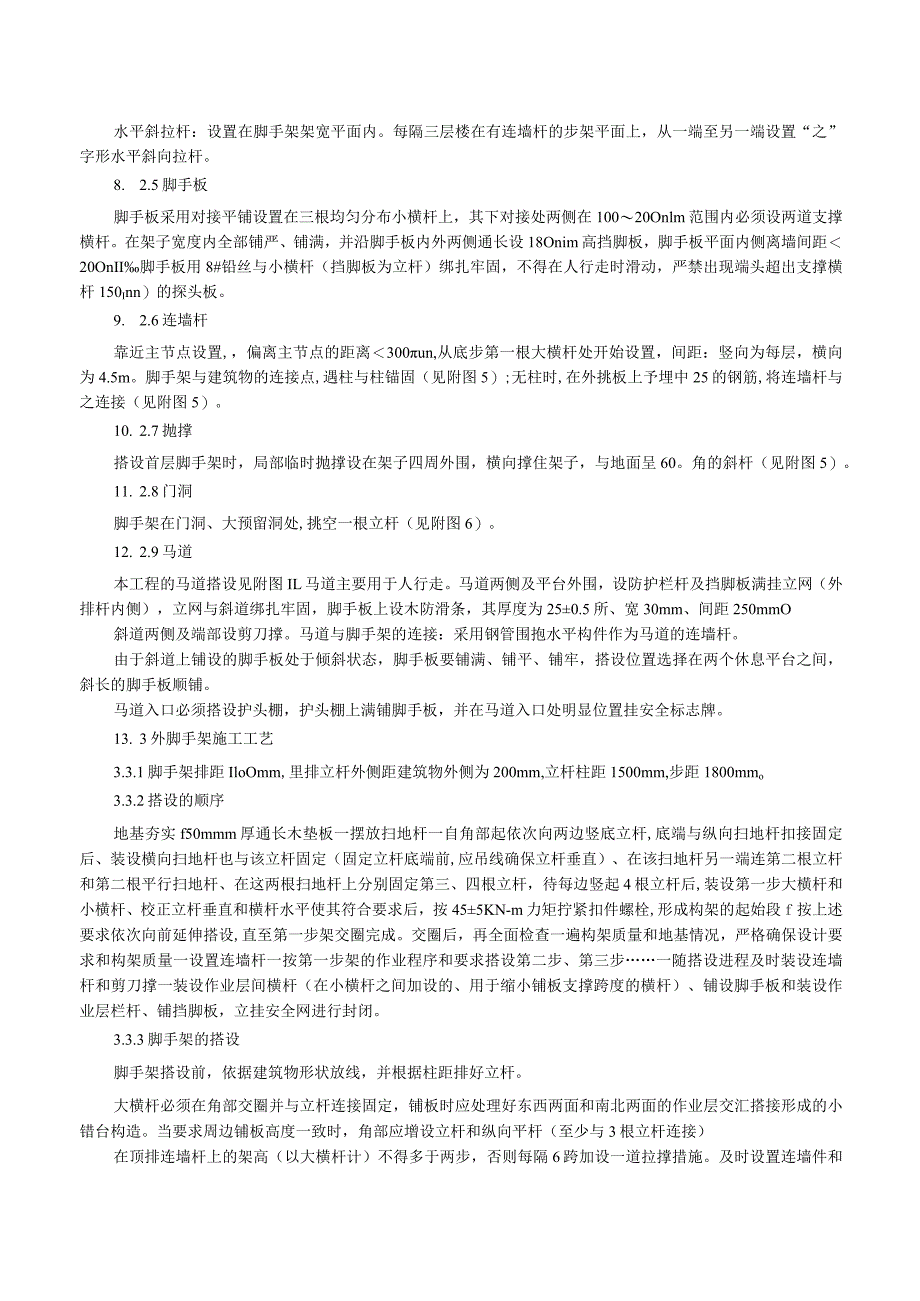

7、距主节点的距离150mm斜杆与水平面的夹角为45。斜杆的接头均采用对接扣件连接。7. 2.4,2垂直和水平斜拉杆垂直斜拉杆：在内外排立杆垂直平面内设置“之”字形横向支拉杆。除在两端或转角自下而上设置外，中间每隔15m净距离自下而上设置一组。水平斜拉杆：设置在脚手架架宽平面内。每隔三层楼在有连墙杆的步架平面上，从一端至另一端设置“之”字形水平斜向拉杆。8. 2.5脚手板脚手板采用对接平铺设置在三根均匀分布小横杆上，其下对接处两侧在10020Onlm范围内必须设两道支撑横杆。在架子宽度内全部铺严、铺满，并沿脚手板内外两侧通长设18Onim高挡脚板，脚手板平面内侧离墙间距20OnII脚手板用8#铅丝
8、与小横杆（挡脚板为立杆）绑扎牢固，不得在人行走时滑动，严禁出现端头超出支撑横杆150Inn）的探头板。9. 2.6连墙杆靠近主节点设置,，偏离主节点的距离300un,从底步第一根大横杆处开始设置，间距：竖向为每层，横向为4.5m。脚手架与建筑物的连接点,遇柱与柱锚固（见附图5）;无柱时,在外挑板上予埋中25的钢筋,将连墙杆与之连接（见附图5）。10. 2.7抛撑搭设首层脚手架时，局部临时抛撑设在架子四周外围，横向撑住架子，与地面呈60。角的斜杆（见附图5）。11. 2.8门洞脚手架在门洞、大预留洞处,挑空一根立杆（见附图6）。12. 2.9马道本工程的马道搭设见附图IL马道主要用于人行走。马道
9、两侧及平台外围，设防护栏杆及挡脚板满挂立网（外排杆内侧），立网与斜道绑扎牢固，脚手板上设木防滑条，其厚度为250.5所、宽30mm、间距250mmO斜道两侧及端部设剪刀撑。马道与脚手架的连接：采用钢管围抱水平构件作为马道的连墙杆。由于斜道上铺设的脚手板处于倾斜状态，脚手板要铺满、铺平、铺牢，搭设位置选择在两个休息平台之间，斜长的脚手板顺铺。马道入口必须搭设护头棚，护头棚上满铺脚手板，并在马道入口处明显位置挂安全标志牌。13. 3外脚手架施工工艺3.3.1脚手架排距IloOmm,里排立杆外侧距建筑物外侧为200mm,立杆柱距1500mm,步距1800mmo3.3.2搭设的顺序地基夯实f50mmm
10、厚通长木垫板一摆放扫地杆一自角部起依次向两边竖底立杆,底端与纵向扫地杆扣接固定后、装设横向扫地杆也与该立杆固定（固定立杆底端前,应吊线确保立杆垂直）、在该扫地杆另一端连第二根立杆和第二根平行扫地杆、在这两根扫地杆上分别固定第三、四根立杆，待每边竖起4根立杆后,装设第一步大横杆和小横杆、校正立杆垂直和横杆水平使其符合要求后，按455KN-m力矩拧紧扣件螺栓,形成构架的起始段f按上述要求依次向前延伸搭设,直至第一步架交圈完成。交圈后，再全面检查一遍构架质量和地基情况，严格确保设计要求和构架质量一设置连墙杆一按第一步架的作业程序和要求搭设第二步、第三步一随搭设进程及时装设连墙杆和剪刀撑一装设作业层间
11、横杆（在小横杆之间加设的、用于缩小铺板支撑跨度的横杆）、铺设脚手板和装设作业层栏杆、铺挡脚板，立挂安全网进行封闭。3.3.3脚手架的搭设脚手架搭设前，依据建筑物形状放线，并根据柱距排好立杆。大横杆必须在角部交圈并与立杆连接固定，铺板时应处理好东西两面和南北两面的作业层交汇搭接形成的小错台构造。当要求周边铺板高度一致时，角部应增设立杆和纵向平杆（至少与3根立杆连接）在顶排连墙杆上的架高（以大横杆计）不得多于两步，否则每隔6跨加设一道拉撑措施。及时设置连墙件和剪刀撑，不得滞后超过两步距。扣件拧固时要用力矩扳手，扭力矩控制在455KNm,防止用力过大螺栓溢扣。各杆件相交伸处的端头均10Omm,防止杆
12、件滑脱。工人在架上进行搭设作业时,作业面上铺设临时脚手板并用铅丝绑扎固定。当未完成整体脚手架的搭设时,在下班前,必须对所搭的架子部分进行临时固定，以免发生意外.脚手架的搭设必须统一交底后作业,统一指挥,严格按照相应安全规范施工.3.3.4脚手架的使用规定作业层每lm2的架面上实用的施工荷载（人员、材料和机具等重量）不得超过施工设计值2.646KNm2（装修阶段为1.6KNm2）o工人必须戴好安全帽和佩挂安全带。人员在架上的最大作业高度以可进行正常操作为度，禁止在架板上加垫单块脚手板或其它物品，以增加操作高度。人员在架上作业时，要避免发生碰撞、闪失、失衡、脱手、滑跌和落物等不安全作业。严禁上架人
13、员在架面上奔跑、退行、嬉闹和坐在栏杆上等不安全处休息。上下必须走安全防护的斜道，严禁攀援脚手架上下。在架面上设置的材料应堆放整齐稳固，不得影响施工操作和人员通行。严禁大钢模接压在（或直接压在）外架上，以防外架超载而发生安全事故。收工前应清理架面，将材料堆放整齐，垃圾清扫运走，必须将多余材料、物品移至室内，在任何情况下，严禁自架上向架下抛掷材料、物品和倾倒垃圾。在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件和连墙件等。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后，及时予以恢复。在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。3.3.
14、5脚手架拆除3.3.5.1拆除前必须完成以下工作：拆除前，工长要向拆除施工人员进行书面安全技术交底。班组要学习安全技术操作规程。拆除脚手架时，地面设围栏和警戒标志，并派专人看守。严禁一切非操作人员入内。全面检查脚手架的扣件连接，连墙杆支撑是否牢固.安全。清除脚手架上杂物及地面障碍物。3.3.5.2拆除应符合以下要求：拆除时，先搭的后拆，后搭的先拆。所有连墙杆随脚手架逐层拆除，严禁先将连墙杆整层或数层拆除后再拆脚手架。分段拆除高低差不大于2步，如高差大于2步时增设连墙杆加固。当脚手架拆至下部最后一根长钢管的高度时，应先在适当位置搭临时抛撑加固，后拆连墙杆。拆除架子时,地面要有专人指挥、清料,随拆
15、随运,禁止往下乱扔脚手架料具。3.3.6脚手架的安全防护施工层下每隔三层用水平安全网封闭。作业层搭设1200mm高的防护栏杆,加设18Omm高的挡脚板,外满挂安全网。脚手板下部增设一道水平兜网，用12#铅丝与立杆固定。作业面外排立杆上,绑两道防护栏杆，高度21200mm.3. 3.7设一个出入口（平面布置见附图15）,两侧竖向钢管作加固处理，设2.5m高护头棚（双层)。护头棚上方脚手板必须铺满、铺严，并用铅丝绑牢。第四章技术质量保证措施4.1进场(搭设前)脚手架材料质量标准4. 1.1钢管：采用外径48mm,壁厚3.5mm的Q235的焊接钢管，材质符合碳素结构钢(GB700-88)的相应规定。不得有明显变形、裂纹、压扁和锈蚀。必须进行防锈处理：即对购进的钢管先行除锈，然后内壁搽涂两道防锈漆，外壁涂防锈漆一道和橘黄色面漆(安全标识性特殊钢管面漆为红白相间),并定期复涂，能保证文明施工要求。5. 1.2扣件：符合可锻铸铁分类及技术条件(GB978-67)的规定,与钢管管径相匹配。使用机械性能不低于KT-33-8的可锻铸铁，附件材料应符合碳素结构钢(GB700-88)中Q235钢的规定；螺纹符合普通螺纹(GB196-81)的规定；扣件不得有加工不合格、无出厂合格证
