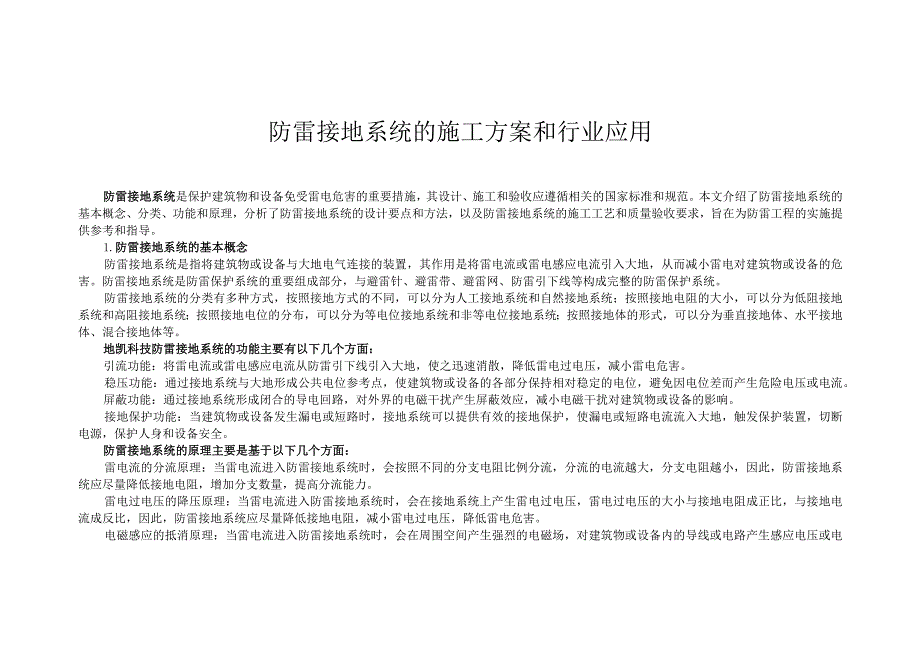

1、防雷接地系统的施工方案和行业应用防雷接地系统是保护建筑物和设备免受雷电危害的重要措施，其设计、施工和验收应遵循相关的国家标准和规范。本文介绍了防雷接地系统的基本概念、分类、功能和原理，分析了防雷接地系统的设计要点和方法，以及防雷接地系统的施工工艺和质量验收要求，旨在为防雷工程的实施提供参考和指导。1.防雷接地系统的基本概念防雷接地系统是指将建筑物或设备与大地电气连接的装置，其作用是将雷电流或雷电感应电流引入大地，从而减小雷电对建筑物或设备的危害。防雷接地系统是防雷保护系统的重要组成部分，与避雷针、避雷带、避雷网、防雷引下线等构成完整的防雷保护系统。防雷接地系统的分类有多种方式，按照接地方式的不
2、同，可以分为人工接地系统和自然接地系统；按照接地电阻的大小，可以分为低阻接地系统和高阻接地系统；按照接地电位的分布，可以分为等电位接地系统和非等电位接地系统；按照接地体的形式，可以分为垂直接地体、水平接地体、混合接地体等。地凯科技防雷接地系统的功能主要有以下几个方面：引流功能：将雷电流或雷电感应电流从防雷引下线引入大地，使之迅速消散，降低雷电过电压，减小雷电危害。稳压功能：通过接地系统与大地形成公共电位参考点，使建筑物或设备的各部分保持相对稳定的电位，避免因电位差而产生危险电压或电流。屏蔽功能：通过接地系统形成闭合的导电回路，对外界的电磁干扰产生屏蔽效应，减小电磁干扰对建筑物或设备的影响。接地
3、保护功能：当建筑物或设备发生漏电或短路时，接地系统可以提供有效的接地保护，使漏电或短路电流流入大地，触发保护装置，切断电源，保护人身和设备安全。防雷接地系统的原理主要是基于以下几个方面：雷电流的分流原理：当雷电流进入防雷接地系统时，会按照不同的分支电阻比例分流，分流的电流越大，分支电阻越小，因此，防雷接地系统应尽量降低接地电阻，增加分支数量，提高分流能力。雷电过电压的降压原理：当雷电流进入防雷接地系统时，会在接地系统上产生雷电过电压，雷电过电压的大小与接地电阻成正比，与接地电流成反比，因此，防雷接地系统应尽量降低接地电阻，减小雷电过电压，降低雷电危害。电磁感应的抵消原理：当雷电流进入防雷接地系
4、统时，会在周围空间产生强烈的电磁场，对建筑物或设备内的导线或电路产生感应电压或电流，造成电磁干扰，因此，防雷接地系统应尽量增加接地系统的闭合面积，使感应电流在接地系统内形成对流，抵消感应效应，减小电磁干扰。2 .防雷接地系统的设计要点和方法防雷接地系统的设计应遵循以下几个要点：防雷接地系统应根据建筑物或设备的特点、功能、位置、周围环境等因素综合考虑，按照相关的国家标准和规范进行设计，满足防雷保护的要求和目标。防雷接地系统应尽量采用共用接地系统，即将防雷接地系统与其他接地系统（如电气接地、通信接地等）共用一组接地装置，以减少接地系统的数量，降低接地电阻，提高接地效果，同时避免接地系统之间的电位差
5、，减少接地回路，防止形成环流。防雷接地系统应尽量采用自然接地系统，即利用建筑物或设备本身的金属结构或部件（如钢筋混凝土、金属管道、金属框架等）作为接地体，以减少人工接地体的数量，降低工程造价，提高接地可靠性，同时利用金属结构或部件的屏蔽效应，减小电磁干扰。防雷接地系统应尽量采用等电位接地系统，即使建筑物或设备的各部分保持相同或相近的电位，以避免因电位差而产生危险电压或电流，造成人身伤害或设备损坏。等电位接地系统的实现方法主要有两种：一是在接地系统上设置等电位联结器，将各接地分支连接在一起，形成等电位联结网络；二是在接地系统上设置过电压保护器，将各接地分支隔离开来，只在发生过电压时导通，形成等电
6、位保护网络。地凯科技防雷接地系统的设计方法主要包括以下几个步骤：确定防雷接地系统的类型和形式，根据建筑物或设备的特点、功能、位置、周围环境等因素，选择合适的接地方式、接地体形式、接地系统结构等，确定防雷接地系统的总体方案。计算防雷接地系统的接地电阻，根据接地体的材料、尺寸、数量、排列方式、埋深、土壤电阻率等参数，采用适当的计算方法或公式，计算防雷接地系统的接地电阻，与国家标准和规范的要求进行比较，判断是否满足防雷保护的要求，如不满足，应调整接地体。调整防雷接地系统的接地电阻，根据计算结果，采用适当的措施，如增加接地体的数量、改变接地体的排列方式、增加接地体的埋深、改善土壤的电导率等，使防雷接地
7、系统的接地电阻达到国家标准和规范的要求。设计防雷接地系统的等电位联结或保护，根据建筑物或设备的特点、功能、位置、周围环境等因素，选择合适的等电位联结器或过电压保护器的类型、数量、位置、连接方式等，确定防雷接地系统的等电位联结或保护方案。绘制防雷接地系统的设计图纸，根据防雷接地系统的总体方案、接地电阻计算结果、等电位联结或保护方案等，绘制防雷接地系统的平面图、剖面图、接线图、接地电阻表、设备清单等，反映防雷接地系统的设计内容和要求。3 .防雷接地系统的施工工艺和质量验收防雷接地系统的施工应遵循以下几个原则：防雷接地系统的施工应按照设计图纸和施工规范进行，不得随意更改或减少接地体的数量、尺寸、位置
8、、连接方式等，保证防雷接地系统的施工质量和效果。防雷接地系统的施工应与建筑物或设备的施工同步进行，避免在建筑物或设备完工后再进行防雷接地系统的施工，造成二次开挖或破坏，影响工程进度和美观。防雷接地系统的施工应注意与其他接地系统或金属结构或部件的协调，避免发生接地系统之间的干扰或冲突，保证防雷接地系统的独立性和完整性。防雷接地系统的施工应注意防雷接地系统的安全和保护，避免在雷雨天气或有雷电危险的情况下进行防雷接地系统的施工，防止发生触电或雷击事故，同时应注意防止防雷接地系统的损坏或腐蚀，定期进行检查和维护。防雷接地系统的施工工艺主要包括以下几个步骤：开挖接地沟，根据设计图纸和施工规范，确定接地沟
9、的位置、方向、长度、宽度、深度等，按照要求开挖接地沟，注意保持接地沟的平整和均匀，避免出现弯曲或断裂。布置接地体，根据设计图纸和施工规范，选择合适的接地体的材料、尺寸、形式等，按照要求布置接地体，注意保持接地体的水平和垂直，避免出现扭曲或变形。连接接地体，根据设计图纸和施工规范，选择合适的连接器的类型、数量、位置等，按照要求连接接地体，注意保持连接器的牢固和可靠，避免出现松动或脱落。回填接地沟，根据设计图纸和施工规范，选择合适的回填土的类型、数量、厚度等，按照要求回填接地沟，注意保持回填土的紧密和均匀，避免出现空隙或沉降。安装等电位联结器或过电压保护器，根据设计图纸和施工规范，选择合适的等电位
10、联结器或过电压保护器的类型、数量、位置、连接方式等，按照要求安装等电位联结器或过电压保护器，注意保持等电位联结器或过电压保护器的正确和有效，避免出现错误或失效O地凯科技防雷接地系统和防雷接地工程的行业应用是广泛的，几乎涉及到所有的建筑物和设施。根据建筑物的用途和重要性，可以分为以下几类：一类建筑物：指具有重要社会功能和经济价值的建筑物，如政府机关、金融机构、交通枢纽、通信中心、广播电视台、医院、学校、博物馆、体育场馆、文化娱乐场所等。这类建筑物的防雷接地系统和防雷接地工程应采用最高的防雷等级和最严格的施工标准，以保证其正常运行和安全。二类建筑物：指具有一定社会功能和经济价值的建筑物，如商业综合体、酒店、写字楼、工厂、仓库、车库、加油站、农业设施等。这类建筑物的防雷接地系统和防雷接地工程应采用较高的防雷等级和较严格的施工标准，以保证其正常运行和安全。三类建筑物：指具有一般社会功能和经济价值的建筑物，如住宅、公寓、别墅、小区、农村房屋等。这类建筑物的防雷接地系统和防雷接地工程应采用一般的防雷等级和一般的施工标准，以保证其正常运行和安全。防雷接地系统是保护建筑物和设备免受雷电危害的重要措施，其设计、施工和验收应遵循相关的国家标准和规范，确保防雷接地系统的功能和效果。
