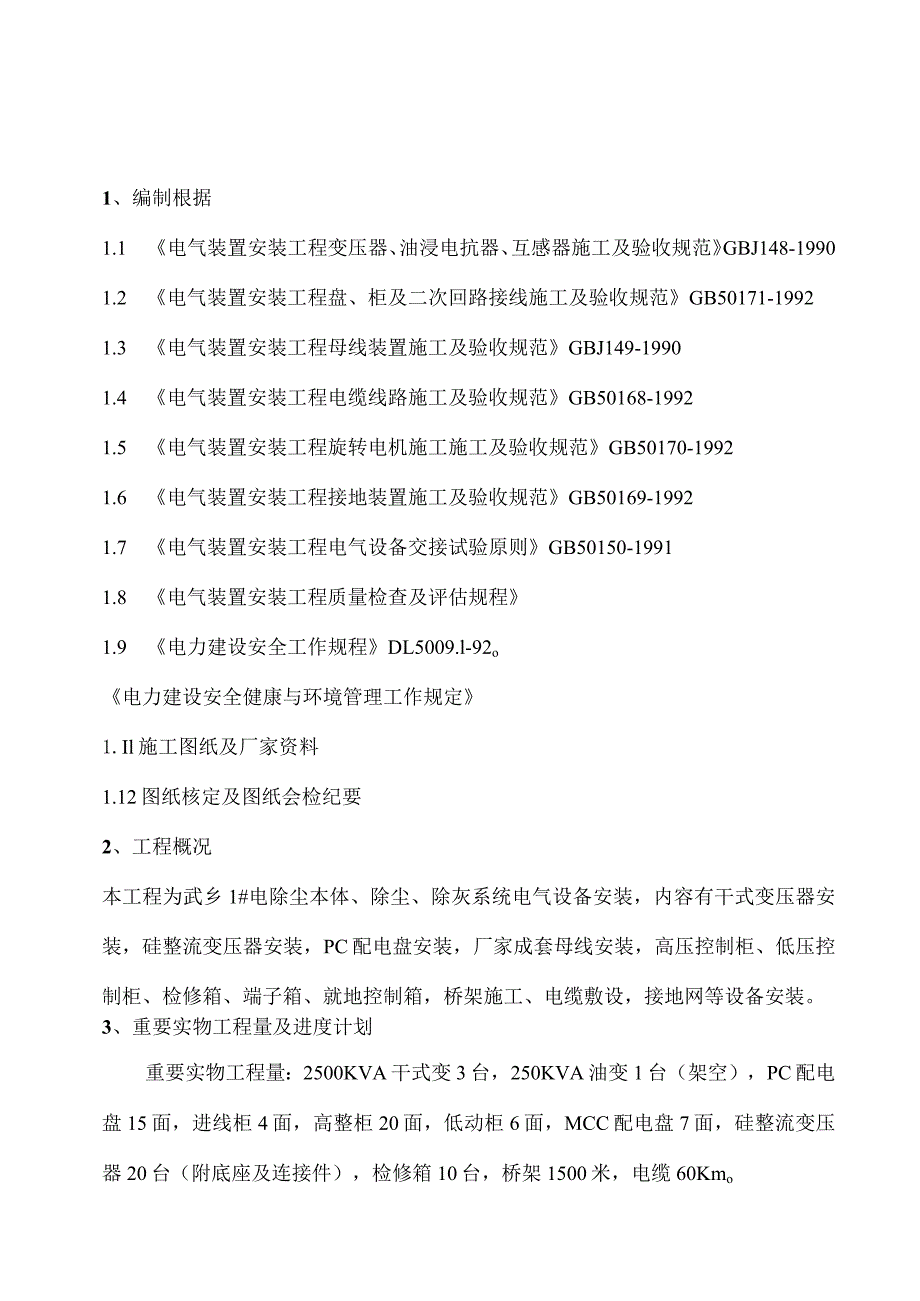

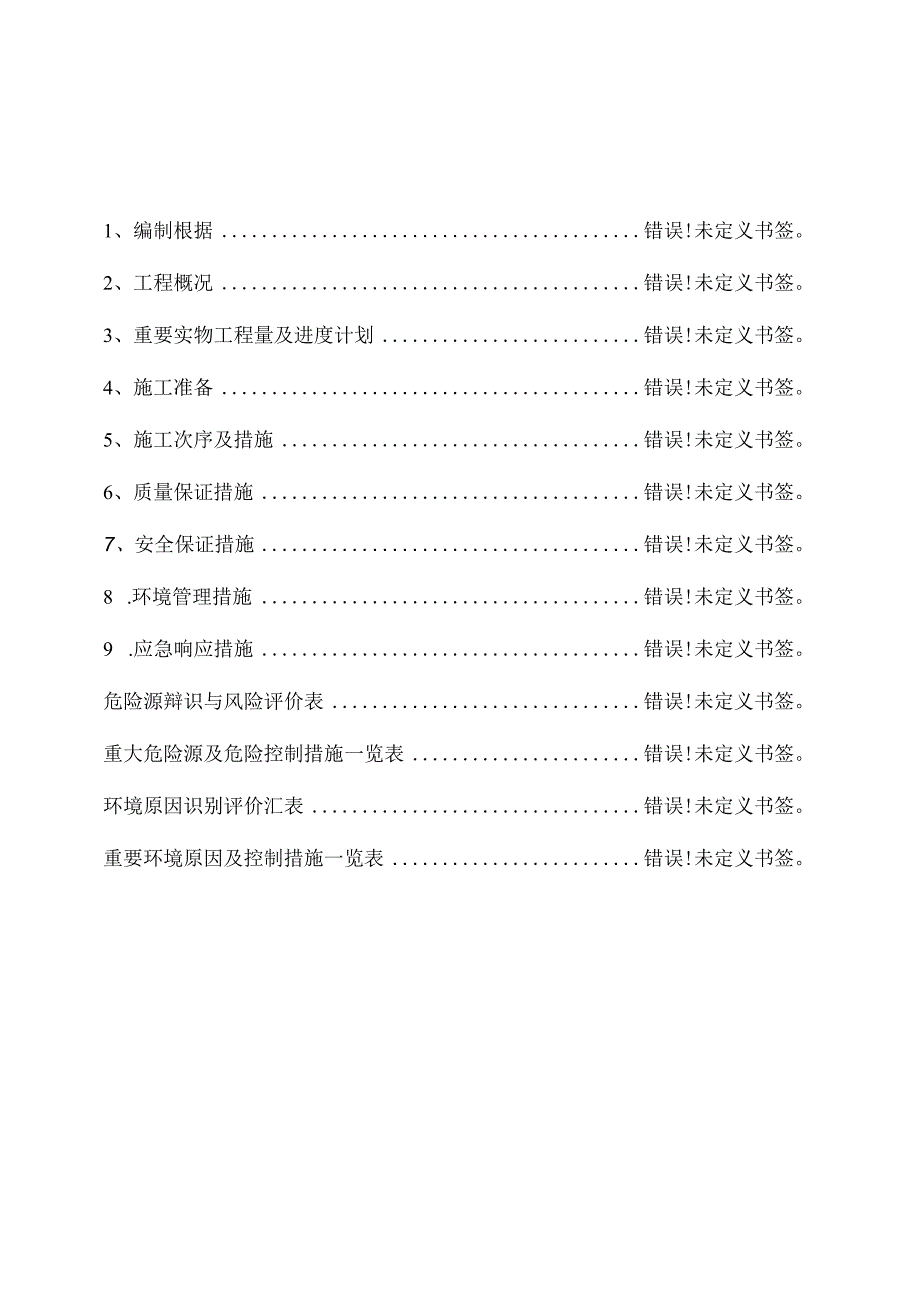

1、1、编制根据错误!未定义书签。2、工程概况错误!未定义书签。3、重要实物工程量及进度计划错误!未定义书签。4、施工准备错误!未定义书签。5、施工次序及措施错误!未定义书签。6、质量保证措施错误!未定义书签。7、安全保证措施错误!未定义书签。8 .环境管理措施错误!未定义书签。9 .应急响应措施错误!未定义书签。危险源辩识与风险评价表错误!未定义书签。重大危险源及危险控制措施一览表错误!未定义书签。环境原因识别评价汇表错误!未定义书签。重要环境原因及控制措施一览表错误!未定义书签。1、编制根据1.1 电气装置安装工程变压器、油浸电抗器、互感器施工及验收规范GBJ148-19901.2 电气装置安
2、装工程盘、柜及二次回路接线施工及验收规范GB50171-19921.3 电气装置安装工程母线装置施工及验收规范GBJ149-19901.4 电气装置安装工程电缆线路施工及验收规范GB50168-19921.5 电气装置安装工程旋转电机施工施工及验收规范GB50170-19921.6 电气装置安装工程接地装置施工及验收规范GB50169-19921.7 电气装置安装工程电气设备交接试验原则GB50150-19911.8 电气装置安装工程质量检查及评估规程1.9 电力建设安全工作规程DL5009.l-92o电力建设安全健康与环境管理工作规定1.Il施工图纸及厂家资料1.12图纸核定及图纸会检纪要2

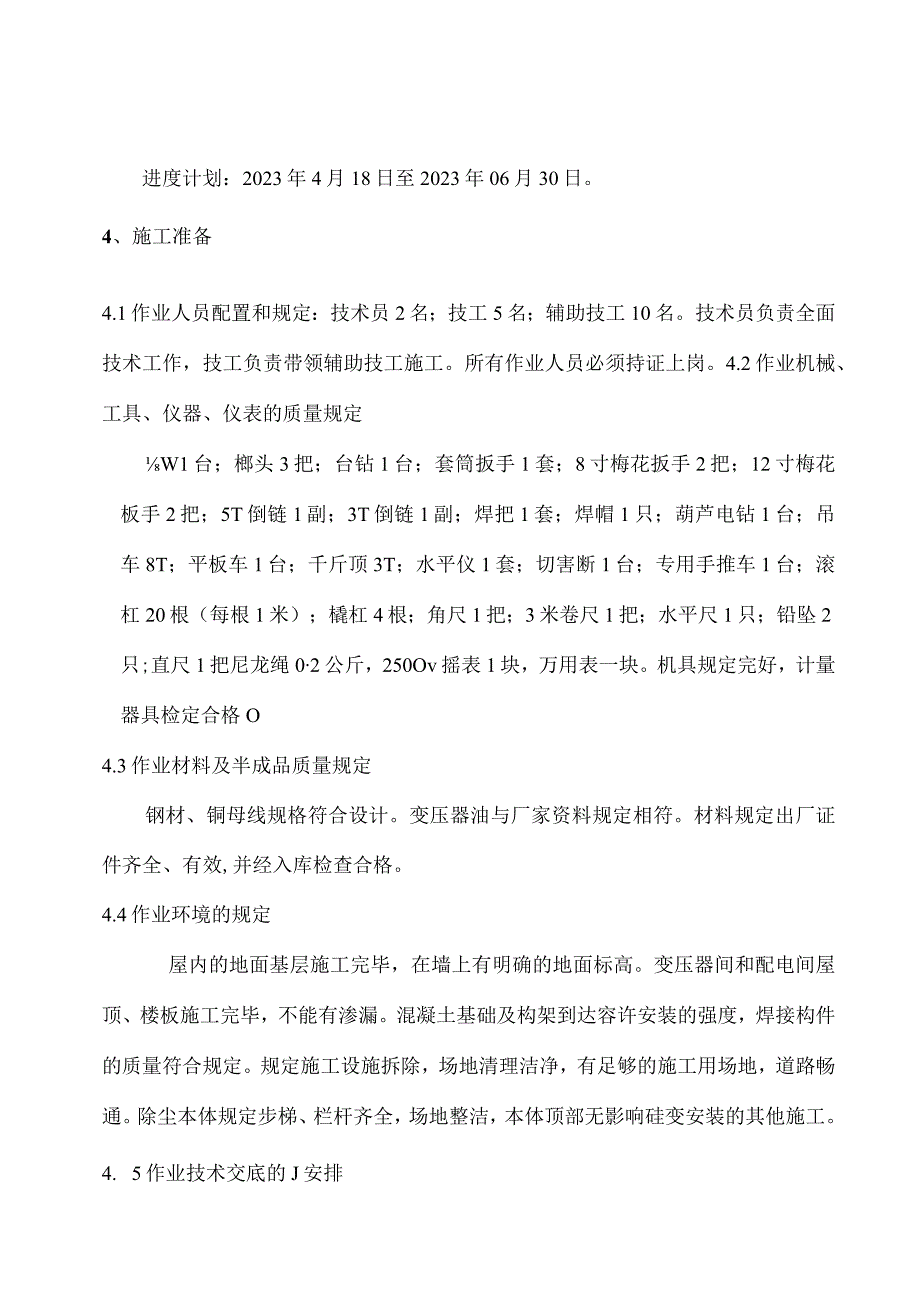

3、、工程概况本工程为武乡1#电除尘本体、除尘、除灰系统电气设备安装，内容有干式变压器安装，硅整流变压器安装，PC配电盘安装，厂家成套母线安装，高压控制柜、低压控制柜、检修箱、端子箱、就地控制箱，桥架施工、电缆敷设，接地网等设备安装。3、重要实物工程量及进度计划重要实物工程量：2500KVA干式变3台，250KVA油变1台（架空），PC配电盘15面，进线柜4面，高整柜20面，低动柜6面，MCC配电盘7面，硅整流变压器20台（附底座及连接件），检修箱10台，桥架1500米，电缆60Kmo进度计划：2023年4月18日至2023年06月30日。4、施工准备4.1作业人员配置和规定：技术员2名；技工5名
4、；辅助技工10名。技术员负责全面技术工作，技工负责带领辅助技工施工。所有作业人员必须持证上岗。4.2作业机械、工具、仪器、仪表的质量规定W1台；榔头3把；台钻1台；套筒扳手1套；8寸梅花扳手2把；12寸梅花板手2把；5T倒链1副；3T倒链1副；焊把1套；焊帽1只；葫芦电钻1台；吊车8T；平板车1台；千斤顶3T；水平仪1套；切害断1台；专用手推车1台；滚杠20根（每根1米）；橇杠4根；角尺1把；3米卷尺1把；水平尺1只；铅坠2只;直尺1把尼龙绳02公斤，250Ov摇表1块，万用表一块。机具规定完好，计量器具检定合格O4.3作业材料及半成品质量规定钢材、铜母线规格符合设计。变压器油与厂家资料规定相
5、符。材料规定出厂证件齐全、有效,并经入库检查合格。4.4作业环境的规定屋内的地面基层施工完毕，在墙上有明确的地面标高。变压器间和配电间屋顶、楼板施工完毕，不能有渗漏。混凝土基础及构架到达容许安装的强度，焊接构件的质量符合规定。规定施工设施拆除，场地清理洁净，有足够的施工用场地，道路畅通。除尘本体规定步梯、栏杆齐全，场地整洁，本体顶部无影响硅变安装的其他施工。4. 5作业技术交底的J安排计划交底时间为2023.04.20o由施工班组班长组织，技术员根据工程任务实际分派状况进行安全、技术交底，详细交底内容依据现场状况填写安全、技术交底卡。交底规定安全员、质检员参与，全体参与施工人员签字。5、施工次
6、序及措施4.1 设备基础制安A设备清点开箱检查A设备搬运至现场配电盘、控制盘、开关柜安装一厂家母线安装lk硅整流变压器本体吊芯检查干式变、硅整流变压器安装检查验收4.1.1 设备基础制安a、检查基础槽钢与否平直，不直时用铁锤垫上木板进行校正并用钢丝刷除锈。规定槽钢不直度每米不不小于1mm,全长不不小于5mmob、基础槽钢顶部应与最终竣工地面齐平，按设备安装位置定位划线，找正后先点焊，所有找平后将基础型钢、垫铁、角钢支撑件及预埋件所有焊接牢固。c、基础槽钢与主接地线之间用接地扁钢进行不少于两点可靠电气连接,焊缝长度不小于2.5倍扁钢宽度。设备的搬运a、变压器与配电盘的装卸和运送由起重工负责指挥，
7、电工配合。变压器与配电盘在装卸和运送过程中不应有冲击或严重振动状况。运送时需用铅丝或绳子加以绑扎固定。盘与盘之间应垫以海绵、硬纸板或其他较柔软的物质，防止盘面受到磨损。运送时车速不得超过15KMh设备运送应在无雨无大风的天气进行，以防设备开箱淋雨受潮。B、配电盘、控制盘的现场搬运可用专制日勺运送推车和滚杠配合进行。干式变压器的现场搬运可用槽钢制作临时轨道，用撬杠和倒链进行搬运。用倒链牵引时，牵引的着力点应在变压器重心如下，以防倾倒。硅整流变的就位可用顶部电动葫芦作为搬动工具。设备的搬运次序应尽量根据设备安装位置先后搬。设备搬运方向应与安装方向一致。C、开箱后的设备必须及时搬到屋内，无合适措施不
8、容许在外面过夜。干式变压器安装a、将轨道放置在基础上，找正后将基础与轨道焊接牢固。轨道全长水平偏差不不小于5mm,轨距偏差在+5mm之内。将变压器外罩拆开，将变压器运至轨道上，找正位置后将变压器与底座用螺栓连接紧固。将变压器罩装好，并用螺栓将罩与基础固定好。B、安装完毕后要进行检查：打开铁心与夹件间接地片后，检查铁心与夹件间日勺绝缘应良好，用2500V摇表测量应不小于10M.检查穿心螺杆与铁芯、穿心螺杆与夹件及地间日勺绝缘，用250OV摇表测量应不小于IoM0恢复铁心与夹件间接地片，检查铁心及变压器箱体接地应良好，可靠。检查高下压母线对地距离足够，连接螺栓紧固，母线无变形。a、进行本体检查时，
9、周围空气温度不低于。度，器身温度不低于周围空气温度。空气相对湿度不小于65%时，变压器各部位及油在外放置时间不得超过16小时。场地四面应清洁并有防尘措施。大风、雨雪天或雾天不应在室外进行.检查时须有厂家及监理代表参与。若检查人员没有到齐,须停工待检。b、吊芯前先放出一部分变压器油，拆开顶盖手孔盖板，卸开高压引线，再松开大法兰螺栓。在电动葫芦吊钩上挂一倒链，用倒链将变压器芯吊出，吊出时四面设专人监护，芯部与箱壁不得有碰触。c、芯部检查：所有螺栓应紧固，并有防松措施。绝缘螺栓应无损坏，防松绑扎完好;铁芯应无变形，穿芯螺栓对地的绝缘电阻用IoOoV兆欧表绝缘电阻不应不不小于10M。低压绕组用IOoO
10、V兆欧表,绝缘电阻应不小于300.M;绝缘层应完好，无缺损、变位现象。硅堆及电容外观无损坏；各绕组应排列整洁，间隙均匀，油路无堵塞；绕组压钉应紧固，防松螺母应锁紧；引出线绝缘包扎牢固，无破损、拧弯现象；引出线绝缘距离应合格且固定牢固，其固定支架应紧固；引出线裸露部分应无毛刺或尖角，其焊接应良好。引出线与套管的连接应牢固，接线对的;各部位应无油泥、水滴和金属屑等杂物；配合调试工按厂家阐明书和规范规定内容进行吊芯检查所做的各项电气试验，并做好记录。d、检查完毕后必须用25#合格日勺变压器油进行冲洗并清洗油箱底部，检查所用工器具不得有遗留杂物。然后按抽芯日勺相反次序进行装配。e、装配好后用电葫芦及滚
11、杠将硅变及隔离开关本体依次摆放在安装位置，找平找正后固定.f、安装完毕后取变压器油样进行电气试验，若不合格则进行滤油或换油。取油样时.，容器应先用所取变压器油进行冲洗并贴上标签,注明油样取自何处,取样条件及日期。5. 1.5PC配电盘安装a.按设计位置和尺寸首先找出与变压器相连第一块盘的位置，将盘与变压器靠紧,用铅坠和水平尺进行找正，到达规定后可在盘内底板四角用电焊临时点焊固定。b.依次将盘逐块靠紧并把盘间螺丝孔对正，如位置不对可用电钻开孔.c.带上盘间螺丝（不要拧紧），以第一块盘为基准，逐块用垫铁及盘间螺丝进行调整，使每块盘到达规定规定，依次将各盘点焊固定。d.最终对尺寸所有进行校核。误差应
12、符合验收规定。安装合格后，用电焊将临时焊点正式焊牢。5.1.6高下压控制柜、MCC盘的安装与单面就地盘安装措施相似。1 .1.7本体端子及控制箱现场详细制定方案。5 .L8厂家配套母线的安装a.厂家母线应有合格证并按安装次序编号。母线表面应光洁平整，不应有裂纹、折皱，夹杂物及变形扭曲。如有变形扭曲需将母线放在槽钢上进行平直。b.母线应按厂家提供的组装编号进行连接，母线相序应符合系统相序，相色标志应完整、明显。c.母线与母线或母线与电器端子的螺接面的安装应符合下列规定：母线接触面加工后必须保持清洁并涂以电力复合脂；母线平置时贯穿螺栓应由下往上穿，一般状况下螺母应置于维护侧，螺栓长度宜露出螺母2-
13、3扣；贯穿螺栓连接的母线两外侧均应有平垫圈，相邻螺栓垫圈间应有3毫米以上间隙,螺母侧应装弹簧垫圈；螺栓受力应均匀，不应使电器的接线端子受额外应力。d.母线在支柱绝缘子上固定期应符合下列规定：母线固定金具与支柱绝缘子间日勺固定应平整牢固，不能使其所支持的母线受到额外应力；母线平置时，支持夹板的上部压板应与母线保持1T.5毫米间隙，立置时上部压板应与母线保持L5-2毫米间隙；母线在支持绝缘子上的固定死点每段应设置一种宜位于全长的中间或两母线伸缩中点。e.多片矩形母线间应保持不不不小于母线厚度日勺间隙，相邻时间隔边缘间距应不小于5毫米。6、质量保证措施6 .1作业的质量原则6.2在单位工程已定的验评
14、项目下隐蔽项目日勺划分低压配电装置母线检查。6.3作业操作质量要点及措施各级质量检查人员应坚持原则，认真履行自己的职责，常常深入施工现场,掌握工程质量动态，消除质量隐患，使工程进度顺利进行。6.3.2施工中严格执行规程、技术规范、原则和作业指导书。严把材料关，保证工程所用材料符合有关原则规定。严格执行质量验收原则对质量层层把关，施工过程中日勺质量检查工作如下：6. 3.4.1设备开箱应对逐项产品铭牌进行查对，应与设计相符。7. 3.4.2检查包装及密封要良好，元件无损坏状况。对照厂家阐明书装箱单开箱验收，清点设备，应与装箱单相对应。盘柜箱表面没有划伤痕迹，一、二次回路及各部件连接件螺栓应紧固，
15、无松动。6. 2.4.4当检查发现问题时，做好记录并上报，以便及时与制造厂联络返修或更换。7、安全保证措施6.1 变压器在运送及安装过程中不应受到冲击或严重振动，倾角不得超过15度。6.2 在工作场地周围有空洞处应设置围栏防止高空坠落。6.3 使用倒链及电动葫芦时必须先检查，确认完好后方可使用。电葫芦操作应由经验丰富，通过培训的专人负责。6.4 变压器绕组吊芯及回装时四面设专人监护扶持。6.5 遵守电焊机操作规程，穿绝缘鞋、戴电焊手套，防触电及烧伤。6.6 变压器吊芯时，注放油要用油桶及漏斗，不得将油洒在除尘器顶部，如有洒落及时清除洁净，防滑跌及高空坠落。6.7 施工用电应严格遵守“现场施工用电管理规定二用电回路应装设汛电保护器，严禁一闸多用。施工电源使用完后应及时拆除，并不得留有任何也许带电的部分。6.8 不得站在防护栏杆外作业或凭借栏杆起吊物件，不得扶靠现场活动安全围栏。6.9 施工完毕后应及时清理所用工具及母线室、电缆室内的杂物，防止母线室及电缆室内的金属件导致短路。7. 10施工时，现场材料及工器具必须堆放整洁，杂物废料应及时清理，做到“工完、料尽、场地清”。8. 环境管理措施8.1 一般环境保护措施8.1.1 企业日勺各级领导必须从执法的高度重视环境保护工作
