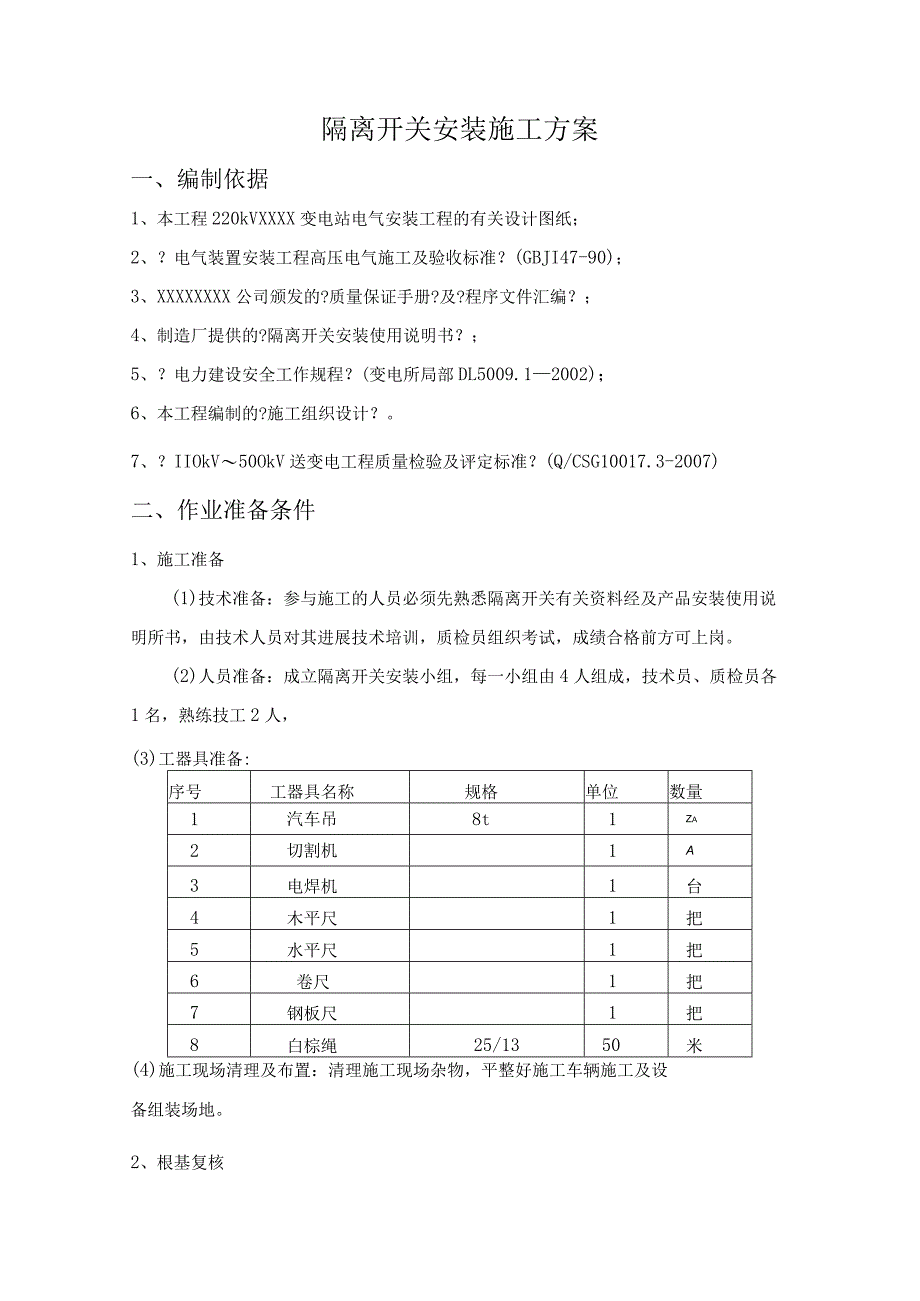

1、隔离开关安装施工方案一、编制依据1、本工程220kVXXXX变电站电气安装工程的有关设计图纸；2、？电气装置安装工程高压电气施工及验收标准？(GBJI47-90)；3、XXXXXXXX公司颁发的?质量保证手册?及?程序文件汇编？；4、制造厂提供的?隔离开关安装使用说明书？；5、？电力建设安全工作规程？(变电所局部DL5009.12002)；6、本工程编制的?施工组织设计？。7、？IIOkV50OkV送变电工程质量检验及评定标准？(Q/CSG10017.3-2007)二、作业准备条件1、施工准备(1)技术准备：参与施工的人员必须先熟悉隔离开关有关资料经及产品安装使用说明所书，由技术人员对其进展技

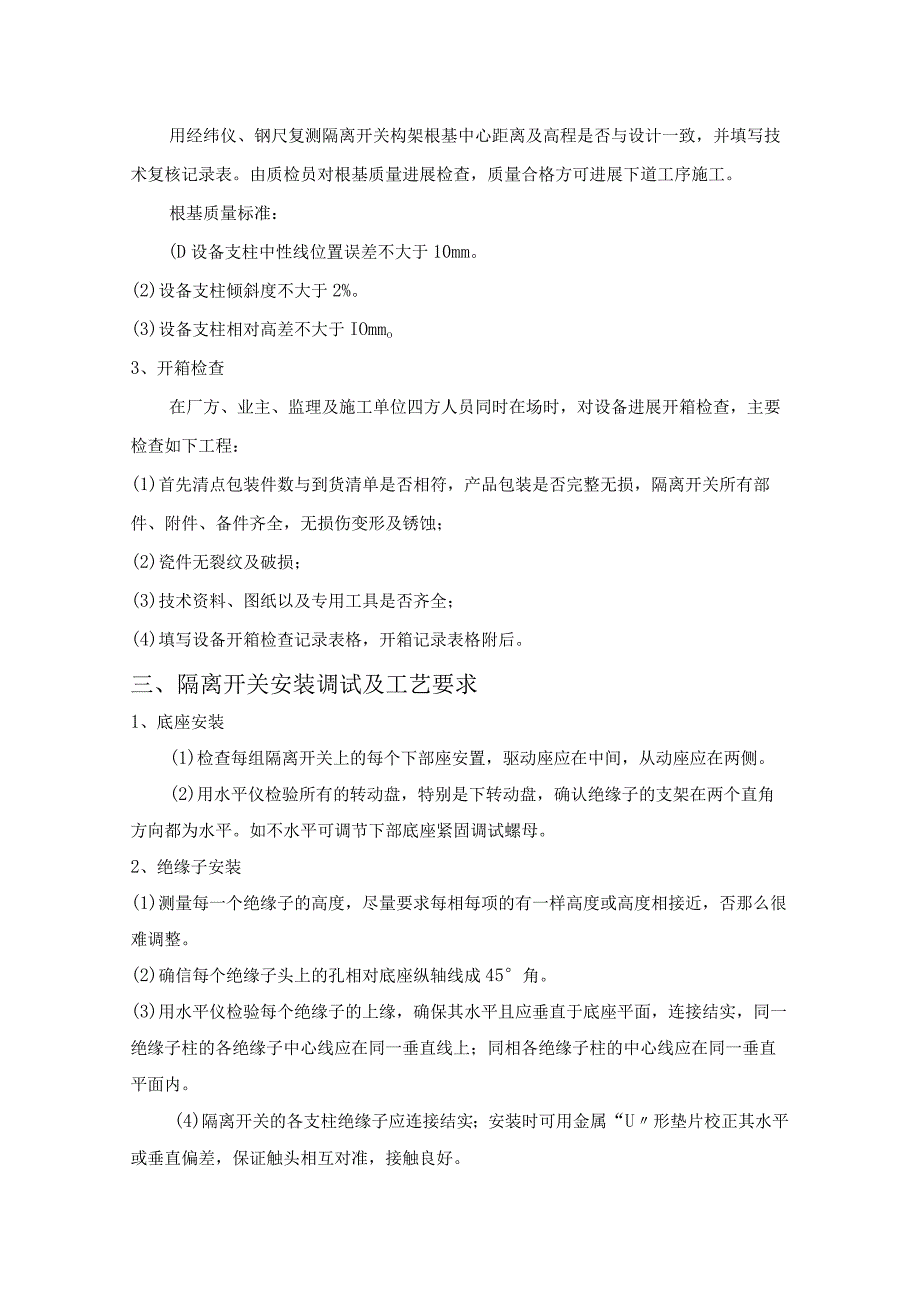

2、术培训，质检员组织考试，成绩合格前方可上岗。(2)人员准备：成立隔离开关安装小组，每一小组由4人组成，技术员、质检员各1名，熟练技工2人，(3)工器具准备:序号工器具名称规格单位数量1汽车吊8t1Za2切割机1A3电焊机1台4木平尺1把5水平尺1把6卷尺1把7钢板尺1把8白棕绳25/1350米(4)施工现场清理及布置：清理施工现场杂物，平整好施工车辆施工及设备组装场地。2、根基复核用经纬仪、钢尺复测隔离开关构架根基中心距离及高程是否与设计一致，并填写技术复核记录表。由质检员对根基质量进展检查，质量合格方可进展下道工序施工。根基质量标准：(D设备支柱中性线位置误差不大于10mm。(2)设备支柱倾
3、斜度不大于2%。(3)设备支柱相对高差不大于IOmmo3、开箱检查在厂方、业主、监理及施工单位四方人员同时在场时，对设备进展开箱检查，主要检查如下工程：(1)首先清点包装件数与到货清单是否相符，产品包装是否完整无损，隔离开关所有部件、附件、备件齐全，无损伤变形及锈蚀；(2)瓷件无裂纹及破损；(3)技术资料、图纸以及专用工具是否齐全；(4)填写设备开箱检查记录表格，开箱记录表格附后。三、隔离开关安装调试及工艺要求1、底座安装(1)检查每组隔离开关上的每个下部座安置，驱动座应在中间，从动座应在两侧。(2)用水平仪检验所有的转动盘，特别是下转动盘，确认绝缘子的支架在两个直角方向都为水平。如不水平可调

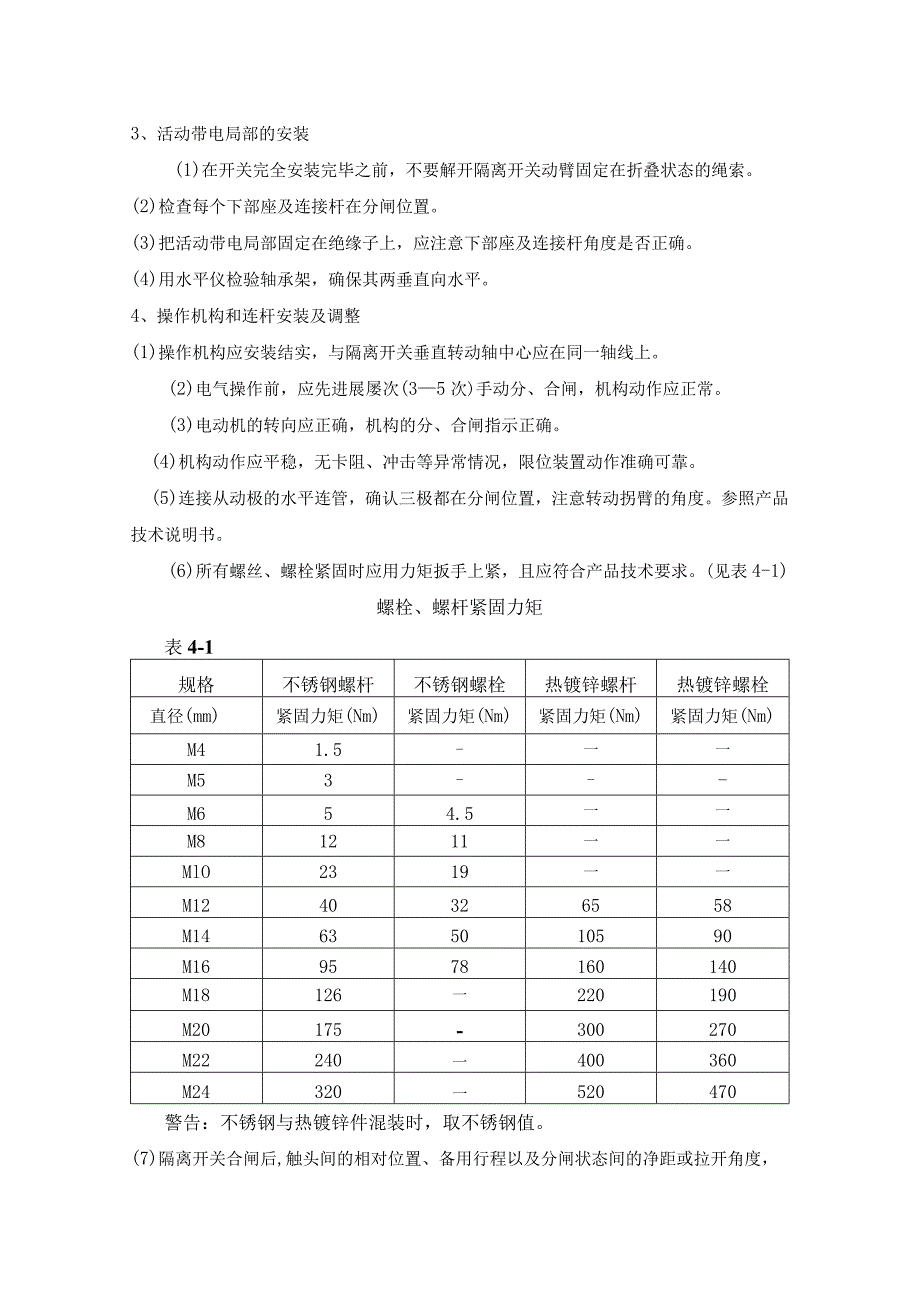

4、节下部底座紧固调试螺母。2、绝缘子安装(1)测量每一个绝缘子的高度，尽量要求每相每项的有一样高度或高度相接近，否那么很难调整。(2)确信每个绝缘子头上的孔相对底座纵轴线成45角。(3)用水平仪检验每个绝缘子的上缘，确保其水平且应垂直于底座平面，连接结实，同一绝缘子柱的各绝缘子中心线应在同一垂直线上；同相各绝缘子柱的中心线应在同一垂直平面内。(4)隔离开关的各支柱绝缘子应连接结实；安装时可用金属“U形垫片校正其水平或垂直偏差，保证触头相互对准，接触良好。3、活动带电局部的安装(1)在开关完全安装完毕之前，不要解开隔离开关动臂固定在折叠状态的绳索。(2)检查每个下部座及连接杆在分闸位置。(3)把活
5、动带电局部固定在绝缘子上，应注意下部座及连接杆角度是否正确。(4)用水平仪检验轴承架，确保其两垂直向水平。4、操作机构和连杆安装及调整(1)操作机构应安装结实，与隔离开关垂直转动轴中心应在同一轴线上。(2)电气操作前，应先进展屡次(35次)手动分、合闸，机构动作应正常。(3)电动机的转向应正确，机构的分、合闸指示正确。(4)机构动作应平稳，无卡阻、冲击等异常情况，限位装置动作准确可靠。(5)连接从动极的水平连管，确认三极都在分闸位置，注意转动拐臂的角度。参照产品技术说明书。(6)所有螺丝、螺栓紧固时应用力矩扳手上紧，且应符合产品技术要求。(见表4-1)螺栓、螺杆紧固力矩表4-1规格不锈钢螺杆不
6、锈钢螺栓热镀锌螺杆热镀锌螺栓直径(mm)紧固力矩(Nm)紧固力矩(Nm)紧固力矩(Nm)紧固力矩(Nm)M41.5-一一M53-M654.5一一M81211一一MlO2319一一M1240326558M14635010590M169578160140M18126一220190M20175-300270M22240一400360M24320一520470警告：不锈钢与热镀锌件混装时，取不锈钢值。(7)隔离开关合闸后,触头间的相对位置、备用行程以及分闸状态间的净距或拉开角度，回路电阻，应符合产品的技术规定。(8)隔离开关的闭锁装置应准确可靠，动作灵活。(包括与地刀的闭锁)5、各不同型号隔离开关具体
7、安装调试步骤、方法及技术要求参阅各型号的产品安装说明书(手册)。6、隔离开关在验收时，应提交以下资料和文件：(1)制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文件。(2)安装技术记录。(3)调整试验记录。(4)备品、备件及专用工具清单。四、安全措施和文明施工开工前进展不安全因素、环境因素辨识(结果见附表)，并按辨识的结果制定如下主要措施。1、安全措施(D在搬运,拆箱，吊装过程,严禁碰撞瓷瓶.(2)使用梯子,用麻绳将梯子绑牢,在构架上，防止瓷瓶受力，梯脚有包胶套防滑措施.(3)搭设脚手架,用木板将脚手架垫平垫稳.(4)高于2米的施工人员，系好安全带.(5)拆箱后，隔离刀在闭锁的情况
8、下才能进展搬运及吊装.(6)瓷瓶法兰连接必须将螺栓拧紧,隔离刀就位,底座螺栓拧紧.(7)进展隔离刀瓷瓶吊装前,起重班班长认真检查吊机、钢丝绳、吊带、卡环等起重工具，确认完好后，方可使用。(8)在调整隔离刀及其传动装置时，工作人员避开刀闸传动局部的动作空间。(9)在有瓷瓶的上方工作时，所使用的工具必须用布带缠于手上。(10)在调整隔离刀、安装引下线时，严禁攀登瓷瓶。(11)施工用电：用电设备外壳可靠接地，每一设备有一独立的控制的电源，电源引线不得大于5米。在电源箱接引电源后，必须将开关保险盒盖好。施工过程中经常检查电源线，及时更换破损的电源线。(12)吊物必须有人扶持或牵引缆风绳。(13)工作人
9、员不应使用活动扳手，任何工具制止高举过头顶。(14)隔离开关装好后，应在断开位置，把电动、手动操作机构上锁。(15)隔离开关带电后，必须在机构上挂“高压不安全，制止攀登标示牌。2、文明施工(1)将现场施工责任区落实到班组，在责任区标示牌上注上班长姓名。(2)现场机具、材料的堆放整齐，排成一线，做好标识。(3)现场杂物、余料及开箱板，每天清理一次，清运到现场指定地点。(4)焊接后及时清理焊渣，油漆均匀。(5)安装完毕后，对隔离刀瓷瓶的外表进展搽拭，保持干净。五、作业人员的职责和权限1、负责技术人员的职责和权限确保施工所需的有关技术标准、施工图纸、施工工艺正确、完整、统一。抓好施工图纸会审与交底施
10、工记录，做好不合格品控制与竣工验收工作。2、班组长的职责和权限全面负责班组施工安全、质量和进度等工作，负责和催促施工负责人做好每项工作任务施工前的技术交底和安全措施交底工作，并做好记录。组织本班组人员严格按工艺标准和图纸要求施工，按方案完成工作任务，保证工程质量和施工安全。3、作业人员的职责和权限熟悉和掌握有关技术标准、工艺文件及操作规程，做到正确按图施工，认真贯彻质量第一，如首检、自检和互检工作，并认真做好标记和原始记录。4、质检人员的职责和权限严格执行标准，依据标准校验。认真做好质量记录，并采取纠正措施，防止出现不合格品，在对材料或缺陷未作出满意的处置之前，停顿工程的施工、交付和搬运。5、
11、安监员的职责和权限严格执行电力建设安全工作规程、安全施工管理规定和上级有关安全工作的指示和要求，做好工地的管理工作，负责监视检查本工地各班组的安全措施、文明施工的执行、落实，制止违章作业和违章指挥，确保本工地的作业安全。六、质量评定由质检工程师、施工负责人、监理等组成质量评定小组，对隔离开关安装进展质量评定。质量评定以一组隔离开关为一评定单位。评定标准见11OkV50OkV送变电工程质量检验及评定标准(Q/CSG10017.3-2007)七、交接验收施工完毕，质量验收合格后，由技术员将工程技术资料移交给工程部资料管理员，由施工负责人将备品备件、专用工具移交给工程部物资材料管理员，并履行签字手续。
