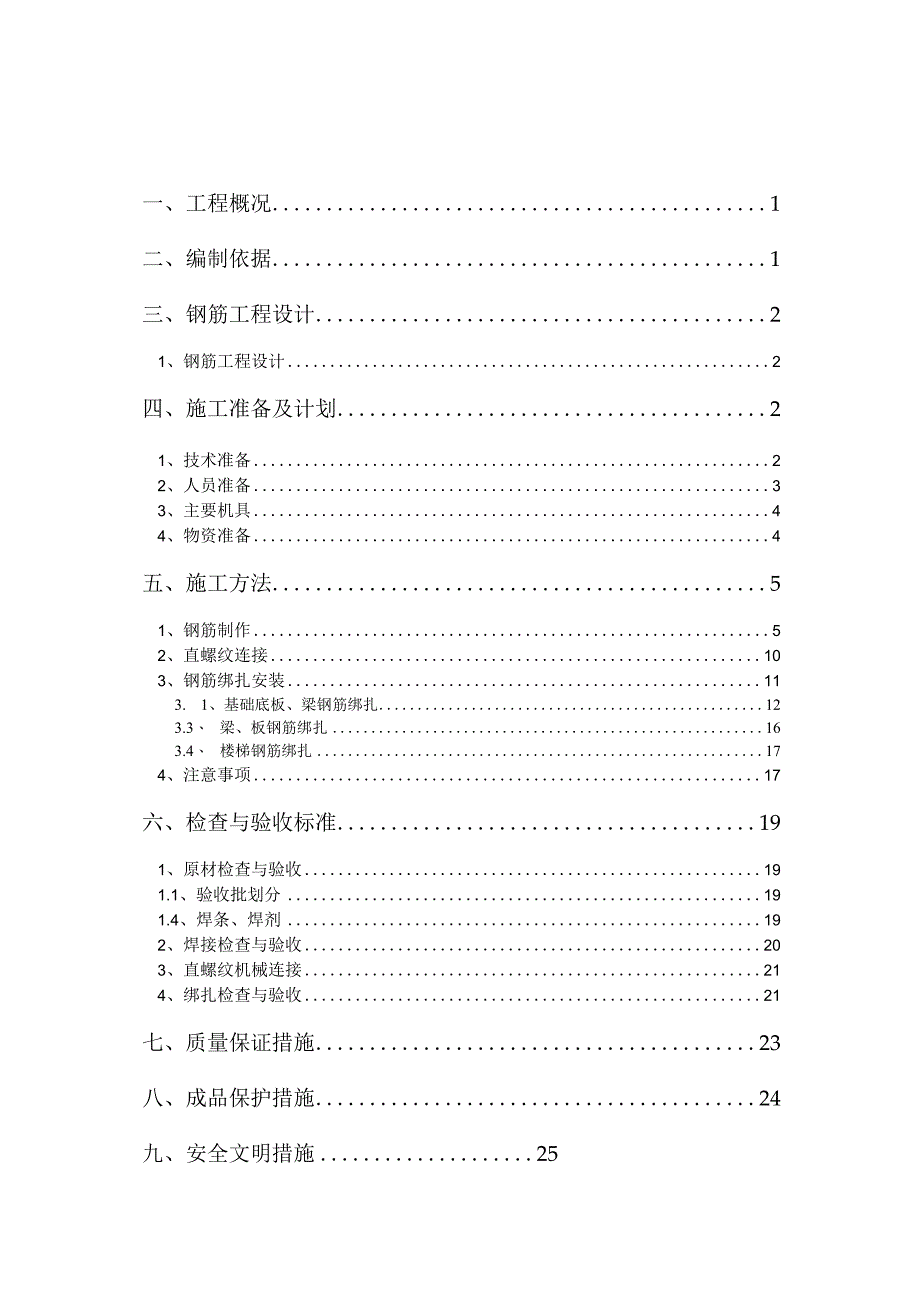

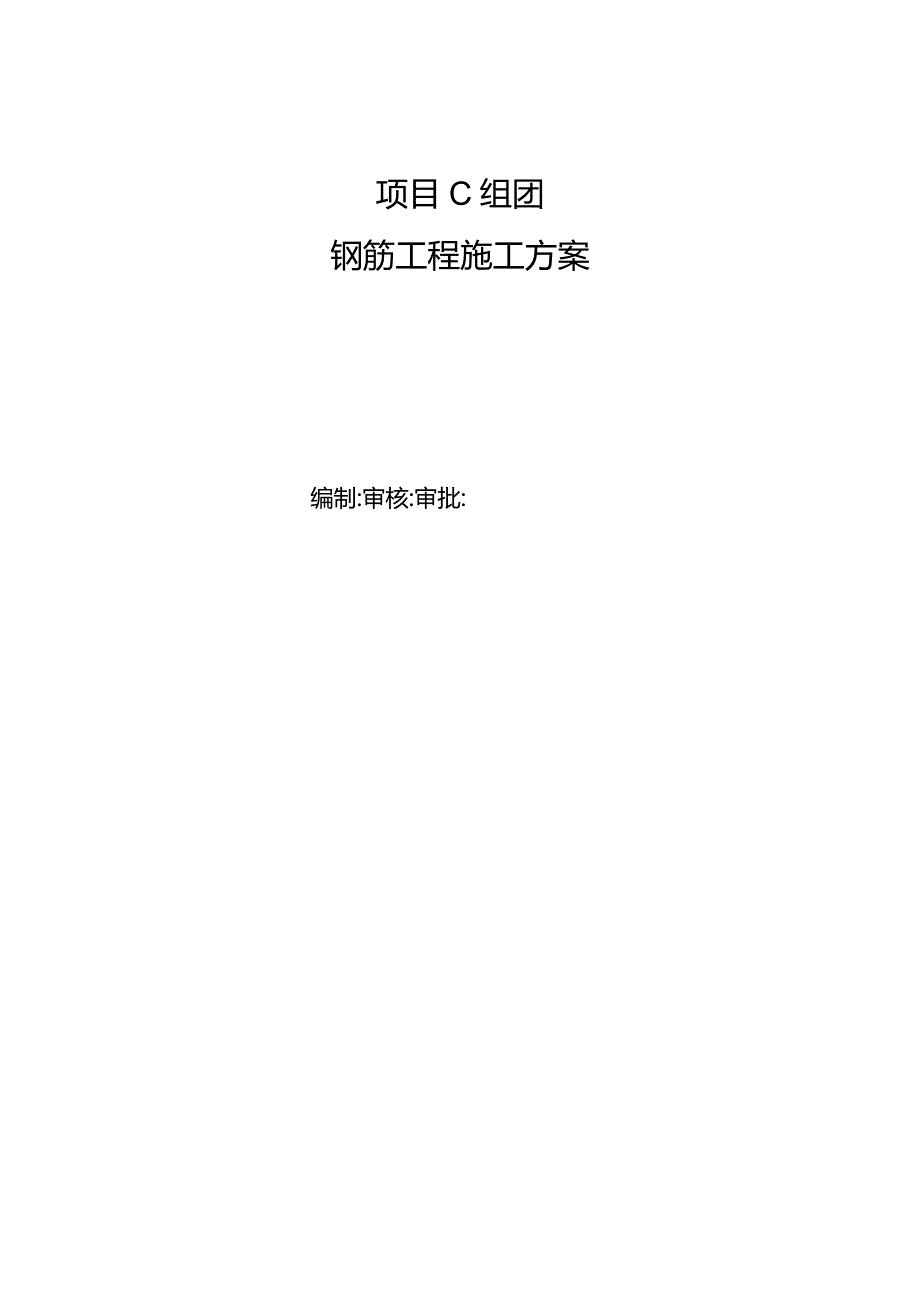

1、项目C组团钢筋工程施工方案编制:审核:审批:一、工程概况1二、编制依据1三、钢筋工程设计21、钢筋工程设计2四、施工准备及计划21、技术准备22、人员准备33、主要机具44、物资准备4五、施工方法51、钢筋制作52、直螺纹连接103、钢筋绑扎安装113. 1、基础底板、梁钢筋绑扎123.3、 梁、板钢筋绑扎163.4、 楼梯钢筋绑扎174、注意事项17六、检查与验收标准191、原材检查与验收191.1、验收批划分191.4、焊条、焊剂192、焊接检查与验收203、直螺纹机械连接214、绑扎检查与验收21七、质量保证措施23八、成品保护措施24九、安全文明措施25项目C组团钢筋施工方案一、工程概

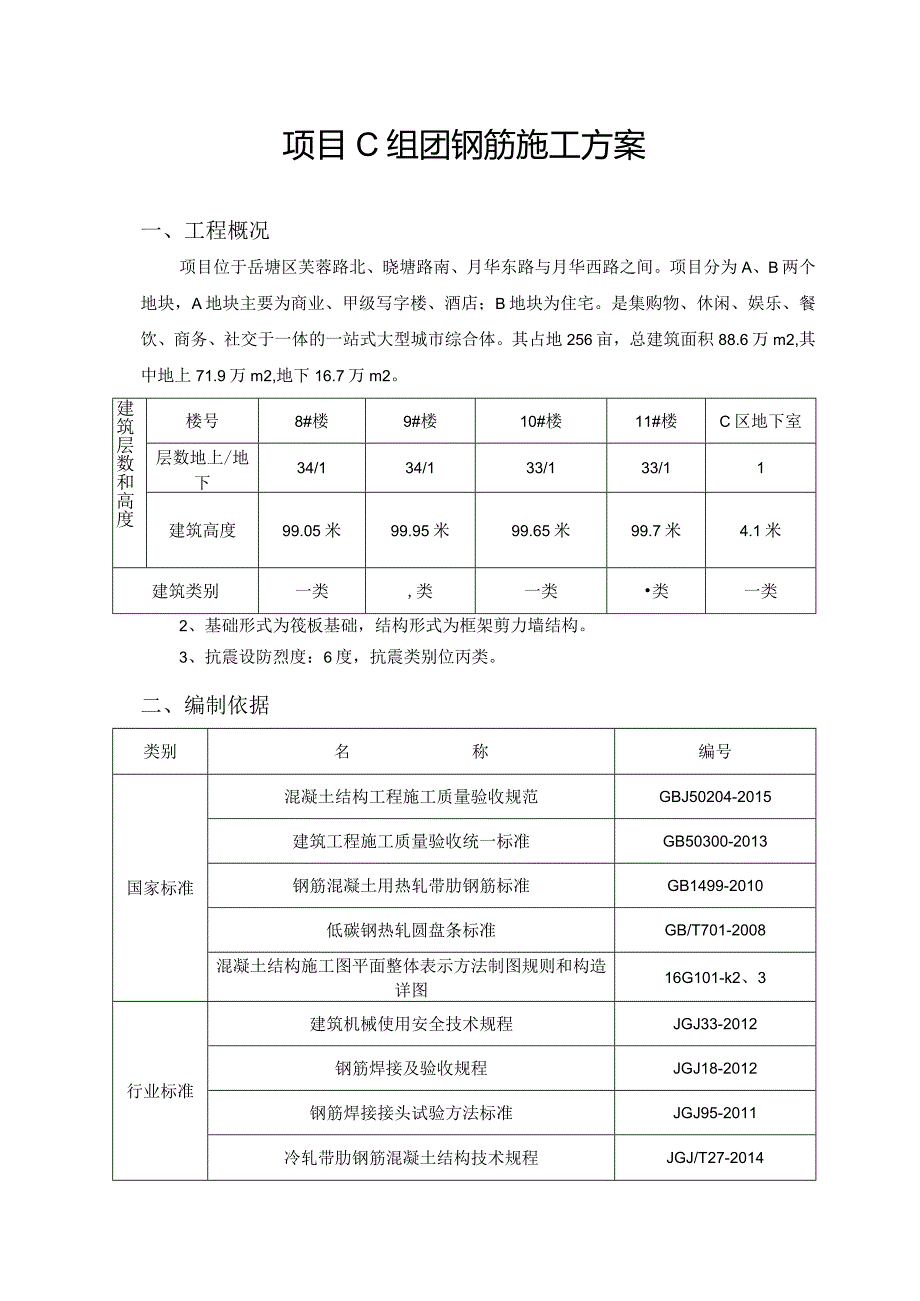

2、况项目位于岳塘区芙蓉路北、晓塘路南、月华东路与月华西路之间。项目分为A、B两个地块,A地块主要为商业、甲级写字楼、酒店;B地块为住宅。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型城市综合体。其占地256亩,总建筑面积88.6万m2,其中地上71.9万m2,地下16.7万m2。建筑层数和高度楼号8#楼9#楼10#楼11#楼C区地下室层数地上/地下34/134/133/133/11建筑高度99.05米99.95米99.65米99.7米4.1米建筑类别一类,类一类类一类2、基础形式为筏板基础,结构形式为框架剪力墙结构。3、抗震设防烈度:6度,抗震类别位丙类。二、编制依据类别名称编号国家标

3、准混凝土结构工程施工质量验收规范GBJ50204-2015建筑工程施工质量验收统一标准GB50300-2013钢筋混凝土用热轧带肋钢筋标准GB1499-2010低碳钢热轧圆盘条标准GB/T701-2008混凝土结构施工图平面整体表示方法制图规则和构造详图16G101-k2、3行业标准建筑机械使用安全技术规程JGJ33-2012钢筋焊接及验收规程JGJ18-2012钢筋焊接接头试验方法标准JGJ95-2011冷轧带肋钢筋混凝土结构技术规程JGJ/T27-2014钢筋机械连接技术规程JGJ107-2010其他项目施工组织设计项目施工图纸中建二局混凝土标准化图册三、钢筋工程设计1、钢筋工程设计1.

4、1、本工程使用的钢筋级别主要有HPB300、HRB400E、HPB300E、HRB400E。1.2、 钢筋焊接焊条的选用及焊接质量应满足钢筋焊接及验收规程JGJ18-2012的要求。钢筋与型钢焊接时,应以钢筋牌号确定焊条类型。1.3、 吊环、吊钩、受力预埋件的锚固筋严禁使用冷加工钢筋。1.4、 受拉钢筋基本锚固长度Lab、LabE和搭接长度、按IIGlOIT第53、55页采用。1. 5、钢筋连接可采用绑扎搭接、机械连接或者焊接。受拉钢筋直径大于25mm,受压钢筋直径大于28mm时,不宜采用绑扎搭接接头。同一连接区段内纵向受力钢筋搭接接头面积百分率:梁、板W25%,柱W50%。四、施工准备及计划

5、1、技术准备1.1、 编制项目C组团钢筋工程专项施工方案。1.2、 方案编制人员作为交底人,向方案中所涉及的项目主要管理人员、项目施工劳务及分包单位主要管理人员进行交底,被交底人签字存档。1.3、 项目主要管理人员向项目施工劳务及分包单位项目经理、项目施工劳务及分包单位管理人员进行交底,并签字存档。1.4、 三级交底由项目施工劳务及分包单位项目经理、项目施工劳务及分包单位管理人员向作业班组、作业人员进行交底,并签字存档。本级交底由项目工程部进行监督,及时收集相关交底资料存档。1.5、 钢筋加工前,需编制钢筋下料单,并由项目技术部门进行审核后方可进行钢筋加工。2、人员准备楼栋号工种人数单位名称8

6、#楼施工员1人(马俊)中建二局安全员1人(石庆国)中建二局钢筋工15人昱丰源劳务杂工10人昱丰源劳务施工员1人昱丰源劳务安全员1人昱丰源劳务楼栋号工种人数单位名称9#楼施工员1人安全员1人钢筋工15人杂工10人施工员1人安全员1人楼栋号工种人数单位名称10#楼施工员1人安全员1人)钢筋工15人杂工10人施工员1人安全员1人楼栋号工种人数单位名称11#楼施工员1人安全员1人钢筋工15人杂工10人施工员1人安全员1人楼栋号工种人数单位名称C区地下室施工员2人安全员2人钢筋工40人杂工20人施工员2人安全员2人3、主要机具序号机械设备名称型号数量功率1调直机GT4/14411.9KW2弯曲机GW40

7、型43KW3无齿锯52.2KW4直螺纹套丝机44KW5电焊机BX1-300A622.5KVA6电焊机BX1-500A438KVA4、物资准备4.1、 施工前,根据施工图纸、施工进度计划以及现场实际情况,制定材料需求及进场计划。钢筋进场后严格按照规定进行验收,必须有出厂证明、钢筋标牌炉号,并与实物相符,不相符的不得接收。钢筋要严格按批级、牌号、直径长度码放并挂牌标识,不得混淆。复试合格后方准使用。钢筋连接焊条、焊剂应有产品合格证。4.2、 施工前,根据施工进度计划和加工场地情况合理配备材料,并运到现场进行加工,钢筋进现场后,要严格按规范要求检查其外观、尺寸是否符合设计要求。4.3、 凭进场钢筋的

8、材质证明进行钢筋复试,试验内容包括拉伸、弯曲、屈服点、极限强度。结构承重钢筋取样时见证取样率不低于30%;应验算钢筋的抗拉强度实测值与屈服强度实测值的比值不应小L25,钢筋的屈服强度实测值与钢筋强度标准值的比值不应大于1.304.4、 进场钢筋检验试样应按批检验,其分批方法及试样采取如下方法:每批由同一牌号、同一炉罐号、同一规格、同一交货状态的钢筋组成,重量不大于60to供应用公称容量不大于30t的冶炼炉冶炼的钢筋时,允许由同牌号、同一冶炼和浇筑方法的不同炉罐号的钢筋组成混合批,但每批不得超过六个炉罐号,各炉罐号的含碳量差不得超过0.02%含镒量差不得超过0.15%如一批钢筋不能确切分清系由同

9、一炉罐号、同一冶炼和浇注方法组成时,应逐捆采取试样进行检验。4.5、 检验结果如有一项试验结果不符合标准要求,则应另取双倍数量的试样重新做各项试验,如仍有一个试样不符合要求,则该批钢筋为不合格产品,不合格产品应做退货处理,并按有关规定做好记录。4.6、 钢筋原材料入、出库应有管理制度。应按进场批的级别、品种、直径、外形分垛堆放,妥善保管,并挂标识牌注明垛号、产地、规格、品种、数量,复试报告单编号,质量状态等。五、施工方法1、钢筋制作钢筋下料单由钢筋负责人负责制作,下料单制作前应认真熟悉施工图纸、设计变更、标准图集、施工规范和施工方案等。下料单经项目技术部门审核后方可进行下料制作。1. K钢筋连

10、接方式直径216mm的钢筋采用直螺纹连接,直径W14mm的钢筋优先采用搭接接头。1.2、 钢筋锚固、搭接长度(施工图中未特殊注明的钢筋锚固长度、搭接长度详标准图集)。在梁、柱、暗柱纵向受力钢筋的搭接长度范围内应按如,下要求配置箍筋:(1)受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍并不应大(2)箍筋的直径不应小于搭接钢筋较大直径的0.25倍。1.3、 当采用直螺纹连接时,受力钢筋接头的位置应相应错开,接头从任一接头中心至长度为钢筋直径35d且不小于500mm的区段范围内,接头截面百分率梁板W25%,柱W50%。当采用绑扎搭接时,在同一连接区段内(1.3L1),接头面积百分率梁板W25%

11、,柱W50%。框架梁上铁第一排非贯通筋在支座附近Ln/3处断开,第二排在支座附近Ln/4处断开。梁锚入支座时,上铁要下弯,下铁要上弯,严禁钢筋水平弯起;下铁锚入支座长度20.5hc+5d、且2LaE,边节点锚固长度不小于LaE,弯折前的水平锚固长度不应小于0.4LaE,弯折后的锚固长度不应小于15do1.4、 钢筋保护层厚度及垫块的选用与土壤或水直接接触部分的梁板、柱、侧壁处于二类中a类环境,其他部分构件处于一类环境中,地下室墙体与土层接触一侧钢筋的保护层不应小于25mm。钢筋连接位置表结构部位跨中1/3范围内支座处1/3范围内备注底板下铁/1、设置在同一构件内机械接头应相互错开,在任一机械接

12、头中心至长度为钢筋直径d的35倍且不小于500mm的区段内。2、In区底板及基础梁不考虑接头位置。3、板下铁该范围指后浇带中轴线远离板支座侧2米范围,板上铁在支座处连接;上述接头等级为I级;山区钢筋在后浇带范围钢筋连接应满足上述要求。上铁基础梁下铁/上铁/楼板下铁/上铁/框架梁下铁/上铁/框架柱主筋钢筋接头位置必须错开,第一排接头位置离板面不小于500mm且不小于Hn6,第二排位置距第一个接头不小于35d且不小于500mmo墙体竖向筋留在楼板面以上搭接长度1.2LaE,且相邻接头错开不小于35d且不小于500io墙体的搭接百分率W25,纵向受拉钢筋的搭接长度修正系数g取1.23水平筋墙体水平钢

13、筋搭接长度1.2LaE,且相邻接头错开不小于35d且不小于500mmo最外层钢筋的混凝土保护层最小厚度(图中注明者除外)按16G101-1采用如下:表5-01环境类型板、墙梁柱C25C30-C50C25C30C25C30-C50201525202520二a252030253025注:板、壳的纵向受力钢筋混凝土最小保护层厚度与表中墙相同;纵向受力钢筋的混凝土保护层最小厚度同时不得小于纵筋直径。基础中纵向受力钢筋的混凝土保护层厚度不应小于40rnmo保护层垫块选用:基础承台、底板、楼板采用石材或水泥垫块,墙柱采用水泥砂浆垫块。1.5、 下料长度计算(1)直钢筋下料长度=构件长度+锚固长度(搭接长度

14、)+弯钩增加长度一保护层厚度一弯曲调整长度(2)弯起钢筋下料长度二直段长度+斜段长度一弯曲调整长度+弯钩增加长度(3)箍筋下料长度=箍筋周长+弯曲调整长度+弯钩增加长度(4)HPB235级钢筋末端应作180弯钩,其弯弧内径不小于钢筋直径的2.5倍,弯钩的弯后平直部分长度不应小于钢筋的3倍;HRB335HRB400级弯弧内径不小于钢筋直径的4倍,弯钩平直长度符合设计要求;钢筋作不大于90弯折时,弯折处的弯弧内径不小于钢筋直径的5倍。箍筋末端作135弯钩,弯钩平直部分长度不小于钢筋直径的10倍。对于主次梁及井字梁交叉处,要采用变数箍筋。下料时,严格按照实际情况翻样,次梁箍筋高度要扣掉主梁钢筋直径,并逐渐加大到次梁实际的箍筋尺

展开阅读全文
