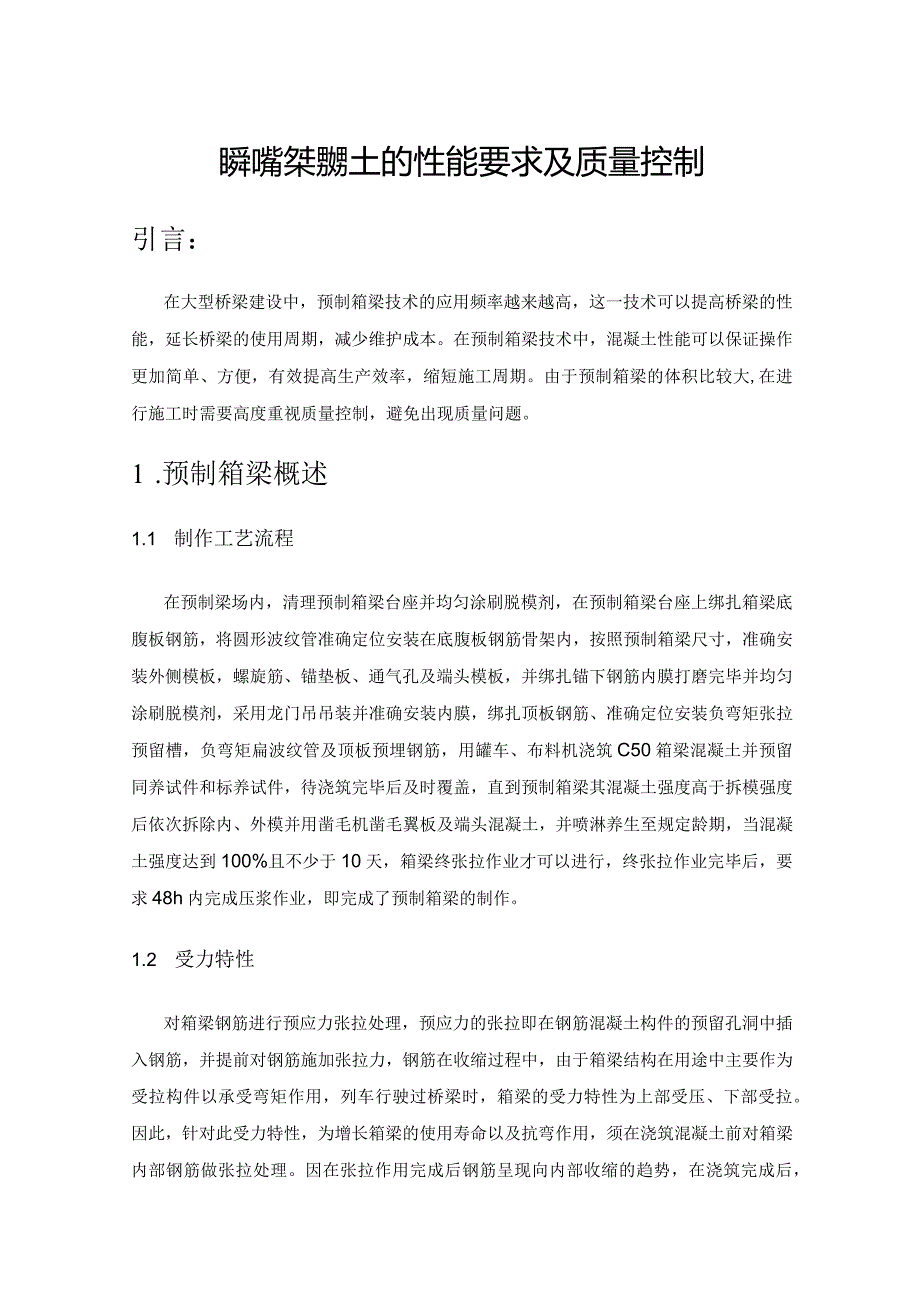

1、瞬嘴桀嬲土的性能要求及质量控制引言：在大型桥梁建设中，预制箱梁技术的应用频率越来越高，这一技术可以提高桥梁的性能，延长桥梁的使用周期，减少维护成本。在预制箱梁技术中，混凝土性能可以保证操作更加简单、方便，有效提高生产效率，缩短施工周期。由于预制箱梁的体积比较大,在进行施工时需要高度重视质量控制，避免出现质量问题。1 .预制箱梁概述1.1 制作工艺流程在预制梁场内，清理预制箱梁台座并均匀涂刷脱模剂，在预制箱梁台座上绑扎箱梁底腹板钢筋，将圆形波纹管准确定位安装在底腹板钢筋骨架内，按照预制箱梁尺寸，准确安装外侧模板，螺旋筋、锚垫板、通气孔及端头模板，并绑扎锚下钢筋内膜打磨完毕并均匀涂刷脱模剂，采用龙
2、门吊吊装并准确安装内膜，绑扎顶板钢筋、准确定位安装负弯矩张拉预留槽，负弯矩扁波纹管及顶板预埋钢筋，用罐车、布料机浇筑C50箱梁混凝土并预留同养试件和标养试件，待浇筑完毕后及时覆盖，直到预制箱梁其混凝土强度高于拆模强度后依次拆除内、外模并用凿毛机凿毛翼板及端头混凝土，并喷淋养生至规定龄期，当混凝土强度达到100%且不少于10天，箱梁终张拉作业才可以进行，终张拉作业完毕后，要求48h内完成压浆作业，即完成了预制箱梁的制作。1.2 受力特性对箱梁钢筋进行预应力张拉处理，预应力的张拉即在钢筋混凝土构件的预留孔洞中插入钢筋，并提前对钢筋施加张拉力，钢筋在收缩过程中，由于箱梁结构在用途中主要作为受拉构件以

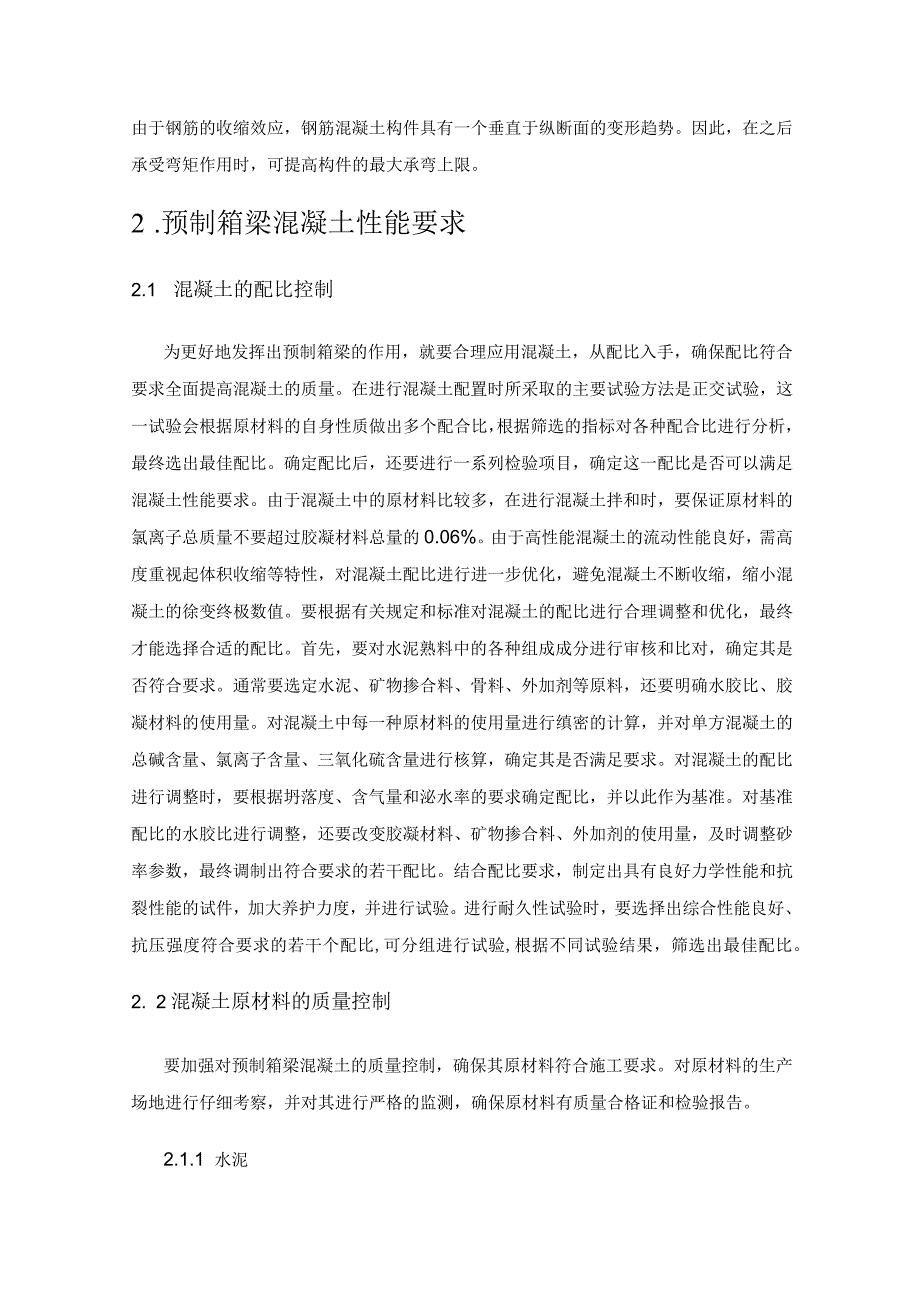

3、承受弯矩作用，列车行驶过桥梁时，箱梁的受力特性为上部受压、下部受拉。因此，针对此受力特性，为增长箱梁的使用寿命以及抗弯作用，须在浇筑混凝土前对箱梁内部钢筋做张拉处理。因在张拉作用完成后钢筋呈现向内部收缩的趋势，在浇筑完成后，由于钢筋的收缩效应，钢筋混凝土构件具有一个垂直于纵断面的变形趋势。因此，在之后承受弯矩作用时，可提高构件的最大承弯上限。2 .预制箱梁混凝土性能要求2.1 混凝土的配比控制为更好地发挥出预制箱梁的作用，就要合理应用混凝土，从配比入手，确保配比符合要求全面提高混凝土的质量。在进行混凝土配置时所采取的主要试验方法是正交试验，这一试验会根据原材料的自身性质做出多个配合比，根据筛选
4、的指标对各种配合比进行分析，最终选出最佳配比。确定配比后，还要进行一系列检验项目，确定这一配比是否可以满足混凝土性能要求。由于混凝土中的原材料比较多，在进行混凝土拌和时，要保证原材料的氯离子总质量不要超过胶凝材料总量的0.06%。由于高性能混凝土的流动性能良好，需高度重视起体积收缩等特性，对混凝土配比进行进一步优化，避免混凝土不断收缩，缩小混凝土的徐变终极数值。要根据有关规定和标准对混凝土的配比进行合理调整和优化，最终才能选择合适的配比。首先，要对水泥熟料中的各种组成成分进行审核和比对，确定其是否符合要求。通常要选定水泥、矿物掺合料、骨料、外加剂等原料，还要明确水胶比、胶凝材料的使用量。对混凝
5、土中每一种原材料的使用量进行缜密的计算，并对单方混凝土的总碱含量、氯离子含量、三氧化硫含量进行核算，确定其是否满足要求。对混凝土的配比进行调整时，要根据坍落度、含气量和泌水率的要求确定配比，并以此作为基准。对基准配比的水胶比进行调整，还要改变胶凝材料、矿物掺合料、外加剂的使用量，及时调整砂率参数，最终调制出符合要求的若干配比。结合配比要求，制定出具有良好力学性能和抗裂性能的试件，加大养护力度，并进行试验。进行耐久性试验时，要选择出综合性能良好、抗压强度符合要求的若干个配比,可分组进行试验,根据不同试验结果，筛选出最佳配比。2. 2混凝土原材料的质量控制要加强对预制箱梁混凝土的质量控制，确保其原

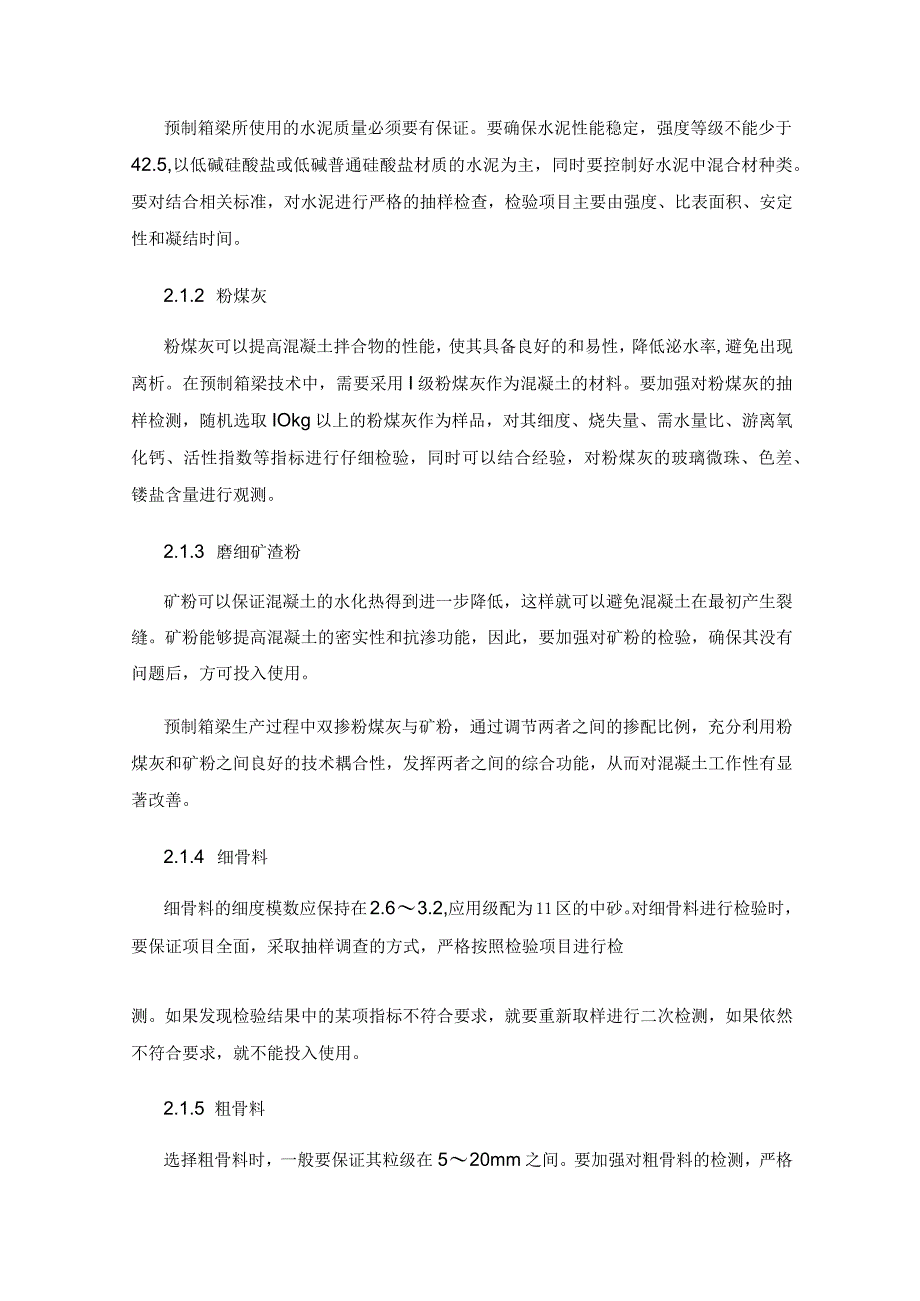

6、材料符合施工要求。对原材料的生产场地进行仔细考察，并对其进行严格的监测，确保原材料有质量合格证和检验报告。2.1.1 水泥预制箱梁所使用的水泥质量必须要有保证。要确保水泥性能稳定，强度等级不能少于42.5,以低碱硅酸盐或低碱普通硅酸盐材质的水泥为主，同时要控制好水泥中混合材种类。要对结合相关标准，对水泥进行严格的抽样检查，检验项目主要由强度、比表面积、安定性和凝结时间。2.1.2 粉煤灰粉煤灰可以提高混凝土拌合物的性能，使其具备良好的和易性，降低泌水率,避免出现离析。在预制箱梁技术中，需要采用I级粉煤灰作为混凝土的材料。要加强对粉煤灰的抽样检测，随机选取IOkg以上的粉煤灰作为样品，对其细度、
7、烧失量、需水量比、游离氧化钙、活性指数等指标进行仔细检验，同时可以结合经验，对粉煤灰的玻璃微珠、色差、镂盐含量进行观测。2.1.3 磨细矿渣粉矿粉可以保证混凝土的水化热得到进一步降低，这样就可以避免混凝土在最初产生裂缝。矿粉能够提高混凝土的密实性和抗渗功能，因此，要加强对矿粉的检验，确保其没有问题后，方可投入使用。预制箱梁生产过程中双掺粉煤灰与矿粉，通过调节两者之间的掺配比例，充分利用粉煤灰和矿粉之间良好的技术耦合性，发挥两者之间的综合功能，从而对混凝土工作性有显著改善。2.1.4 细骨料细骨料的细度模数应保持在2.63.2,应用级配为11区的中砂。对细骨料进行检验时，要保证项目全面，采取抽样
8、调查的方式，严格按照检验项目进行检测。如果发现检验结果中的某项指标不符合要求，就要重新取样进行二次检测，如果依然不符合要求，就不能投入使用。2.1.5 粗骨料选择粗骨料时，一般要保证其粒级在520mm之间。要加强对粗骨料的检测，严格按照相关标准和要求确保粗骨料得到全面检验，要对其压碎指标值、含泥量、泥块含量、颗粒级配等指标进行检验。2.1.6 外加剂外加剂的作用是丰富混凝土的功能，通常以聚竣酸系高效减水剂为主。对聚较酸系高效减水剂进行检测时，需要结合混凝土外加剂的要求和规定，在保证检测项目全面的同时，还要出具生产商的质量证明书。对外加剂进行检测时，需要考虑到外加剂与其他材料相结合的适应效果，根
9、据检测结果及时调整掺和量。2. 3预制箱梁混凝土的灌注确定混凝土的各项原材料符合要求后，就要开展混凝土拌合工作。正式拌合之前，要结合粗骨料和细骨料实验结果，了解其含水量，下达配比通知单，相关人员要结合通知单的要求进行搅拌。搅拌所采用的工具是强制式搅拌机，要由专人负责投放外加剂，确定其掺量符合要求。进行混凝土灌注时，通常会采用两台布料机进行操作，顺序是从两端和两侧同时向中间推进，逐渐灌注。要利用插入式振动棒，采用侧振作为灌注的辅助手段。侧振时，要将短振和勤振相结合；振捣棒以垂直点振的方式进行振捣。要采取分层浇筑和振捣的方式，保证每层混凝土的浇筑厚度不要大于30cm。要保证底部和腹板的混凝土得到顺
10、利灌注，再关闭内膜顶板，留出灌注口，再对顶板进行混凝土灌注操作。为保证表面平整，可采用整平机配合人工进行操作。当顶板混凝土灌注工作完成后，还要进行收面处理，避免混凝土出现裂缝。2.4对混凝土的养护与施工管理对混凝土进行养护时，需要保证温度和湿度适宜，这样才能合理控制混凝土的内部与外部温度差值，提高混凝土的强度，避免产生裂缝。要考虑到水化热所带来的不利影响，加大养护力度，严格控制产生裂缝的可能性。养护工作至关重要，需在梁体顶板混凝土浇筑完毕初凝后，对顶板进行蓄水养护，避免混凝土表面水分散失，形成早期裂纹。如果温度比较高，对混凝土的养护工作更需要高度重视。对梁体进行养护时，要由专人负责自动喷淋养护
11、，对混凝土芯部温度、表面温度、环境温度进行定期测定，还要了解风速和环境湿度等参数，并根据其变化调整养护手段，用水时要保证水的温度与要求相符，避免水的温度与混凝土的表面温度差距过大。确保混凝土芯部与表层、表层与环境之间的温差不会超过150需确保梁体混凝土强度达到规定强度时（不小于梁体设计强度的60%加3.5兆帕），方可进行拆模处理。在进行拆模时，要严格遵循拆模的步骤，先拆端模后拆内膜，等初张拉结束后整体提梁、移梁，梁体离开底模。拆模工作完成后，要及时对梁体混凝土进行底板浸水养护、腹板和内腔自动喷淋养护，顶板蓄水养护，养护时间不能少于14天。要加大施工管理力度，保证混凝土的各项工作能够有专人负责，
12、加强监督，全面提高混凝土的质量。同时还要加大对施工人员的培训力度，使其能够掌握施工重点，严格按照要求进行操作。要加强对混凝土的质量检查，对其施工中涉及到的诸多参数进行检查，还要对混凝土的强度、外观、结构等参数进行检查。确保原材料质量符合施工要求，要对材料进行严格的检验，需结合相应的技术规范做好取样工作，再进行检查。3.预制箱梁质量控制3.1 模板施工质量控制箱梁模板的几何尺寸、结构形式、材料选择均应严格按照模板设计图纸进行,首先应确保模板具有足够的强度、刚度和稳定性。根据本项目工程现状以及业主要求，预制梁侧模采用厚度为6mm的复合钢板。模板进场后需对模板进行验收,验收合格后才可使用O底部模板在
13、设计初期时应当考虑地基承载力与张拉钢筋所带来的预应力及荷载作用，确保底模周围的排水通畅。制作钢模时截面规格公差和模具尺寸公差应得到严格的控制，对连接模具尺寸的精度要求也应同时满足:连接顺畅，模面大小均匀，转角过渡圆滑，连接孔位置正确。在钢模的制造过程完工之后，需要再进行一个整体的试模拼合阶段，待工程监理方的检验工作合格后，才可以启用。侧压模压成型完毕后，应按规定逐节顺序依次进行编号，平整后存放，以有效避免模具在里压或自重应力作用下变形。端模孔须能根据钢筋设计要求预设的水平通径长或钢筋直径通过孔，孔洞直径宜稍大超过钢筋孔径。3.2 模板安装质量控制模板在预制梁浇筑施工前，必须用磨光机打磨光滑并均
14、匀涂抹脱模剂（脱模剂优先选用水性材料），重点控制模板接缝处的平整度；模板在安装时，应注意通过调整对拉杆等措施保证安装牢固，及时对预留孔洞采用强力胶皮或填缝剂止浆，对拼接缝采用厚度不小于2mm的胶条牢固粘贴等，避免浇筑过程出现漏浆现象；模板在拼装好后，需仔细检查模板侧面和模板钉扣，观察接缝有无错台，同时注意混凝土的保护层厚度是否满足要求。3.3 钢筋材料质量控制在钢筋施工之前，质量控制人员首先对钢筋材料的质量和性能进行严格检测,确保钢筋材料的各项参数指标满足规范要求和设计标准，钢筋材料进场时，对钢筋材料的合格证书进行检查，钢筋材料进场之后要及时进行抽样检测，各项参数指标都检测无误以后方可投入施工
15、。存放钢筋材料时，按照钢筋的等级、钢种、生产商、牌号进行分类存放，并且存放过程中要保证钢筋材料高出地面50Cm以上，同时采用塑料布或者篷布进行覆盖，防止钢筋材料出现锈蚀等问题。3. 4底板和腹板施工质量控制本工程中，钢筋在固定的加工地点进行下料，之后运送到施工现场，在钢筋绑扎施工过程中，质量控制人员严格检查，钢筋的尺寸、间距、接头，确保满足规范要求及设计标准。I级钢筋必须调直，施工中使用调直机或者冷拉的方式进行调直，Il级钢筋的接头采用焊接方式，保证焊接质量，确保焊接牢靠。此外质量控制人员严格管理底板钢筋的接头数量，在相同截面上，钢筋接头的数目不能大于截面钢筋数量的30%,焊接时将接头部位弯曲
16、，保证接头两侧的钢筋处于相同中轴线。3.5纵向钢束波纹管入模定位控制根据相关规范要求，同时考虑到设计要求，对管道坐标进行仔细检查，之后检查上层管道与下层管道之间的间距，再检查同排管道之间的间距，检测管道的加固情况以及支撑情况，确保各项检查结果都满足要求，如果存在不符合要求的情况，要及时采取处理措施。采用钢筋定位架对钢束实施定位，直线范围内的定位架间距控制在1m,曲线范围内的定位架间距控制在50cm,钢束定位架制作完成以后，与顶板钢筋、腹板钢筋以及底板钢筋进行焊接，保证焊接牢靠。施工过程中要严格检查波纹管的质量和外观，并且要做好密封性试验，质量存在缺陷的波纹管严禁投入施工。定位筋的数量要满足相关规范和设计要求，施工过程中防止定位筋出现弯曲现象，避免波纹管被电火花灼伤。3. 6混凝土浇筑质量控制在开展预制箱梁的施工时，混凝土起到加强结构稳定性，增大桥梁承载能力的作用，所以混凝土的浇筑施工尤为关键。正式开展浇
