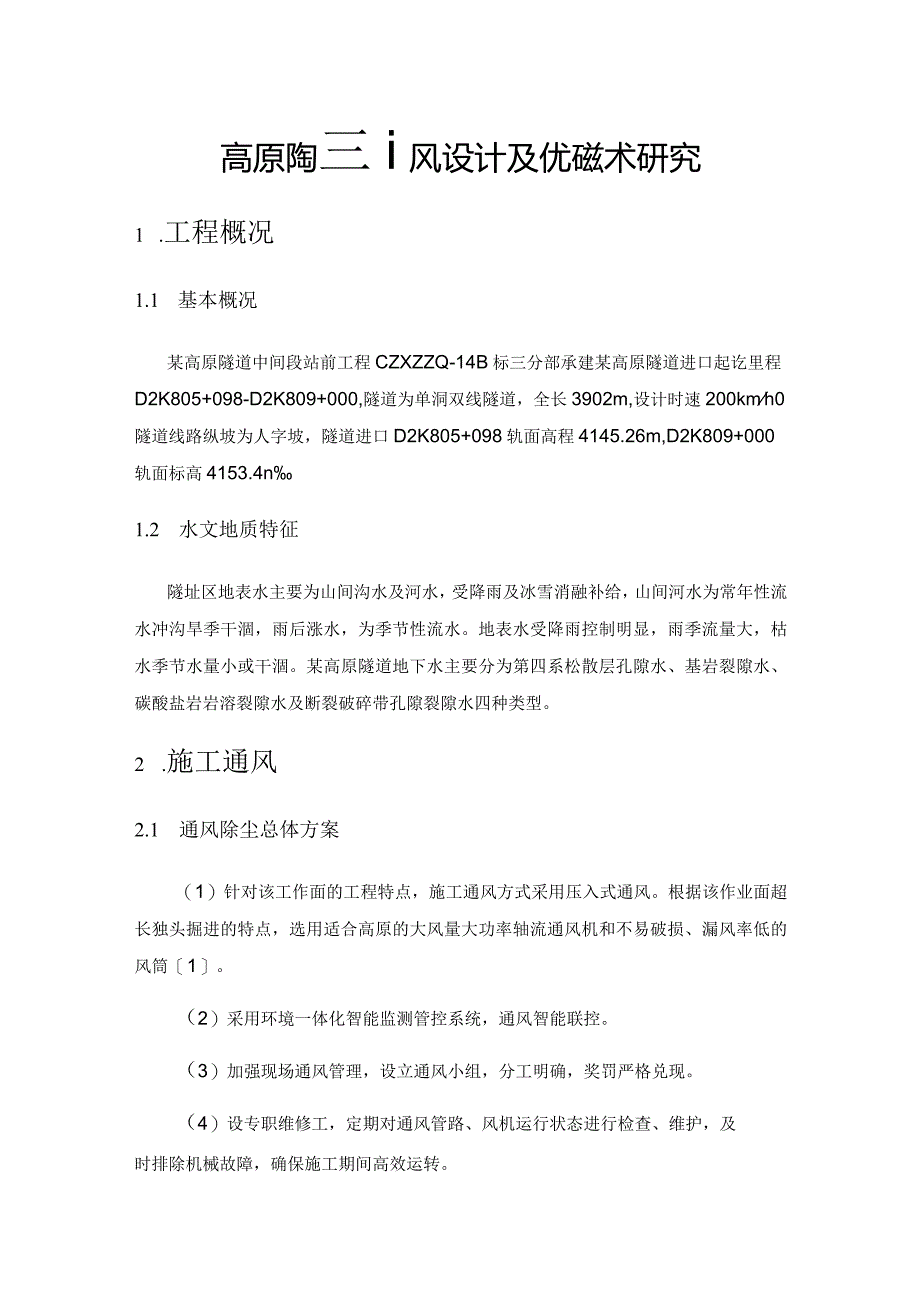

1、高原陶三i风设计及优磁术研究1 .工程概况1.1 基本概况某高原隧道中间段站前工程CZXZZQ-14B标三分部承建某高原隧道进口起讫里程D2K805+098-D2K809+000,隧道为单洞双线隧道，全长3902m,设计时速200kmh0隧道线路纵坡为人字坡，隧道进口D2K805+098轨面高程4145.26m,D2K809+000轨面标高4153.4n1.2 水文地质特征隧址区地表水主要为山间沟水及河水，受降雨及冰雪消融补给，山间河水为常年性流水冲沟旱季干涸，雨后涨水，为季节性流水。地表水受降雨控制明显，雨季流量大，枯水季节水量小或干涸。某高原隧道地下水主要分为第四系松散层孔隙水、基岩裂隙水

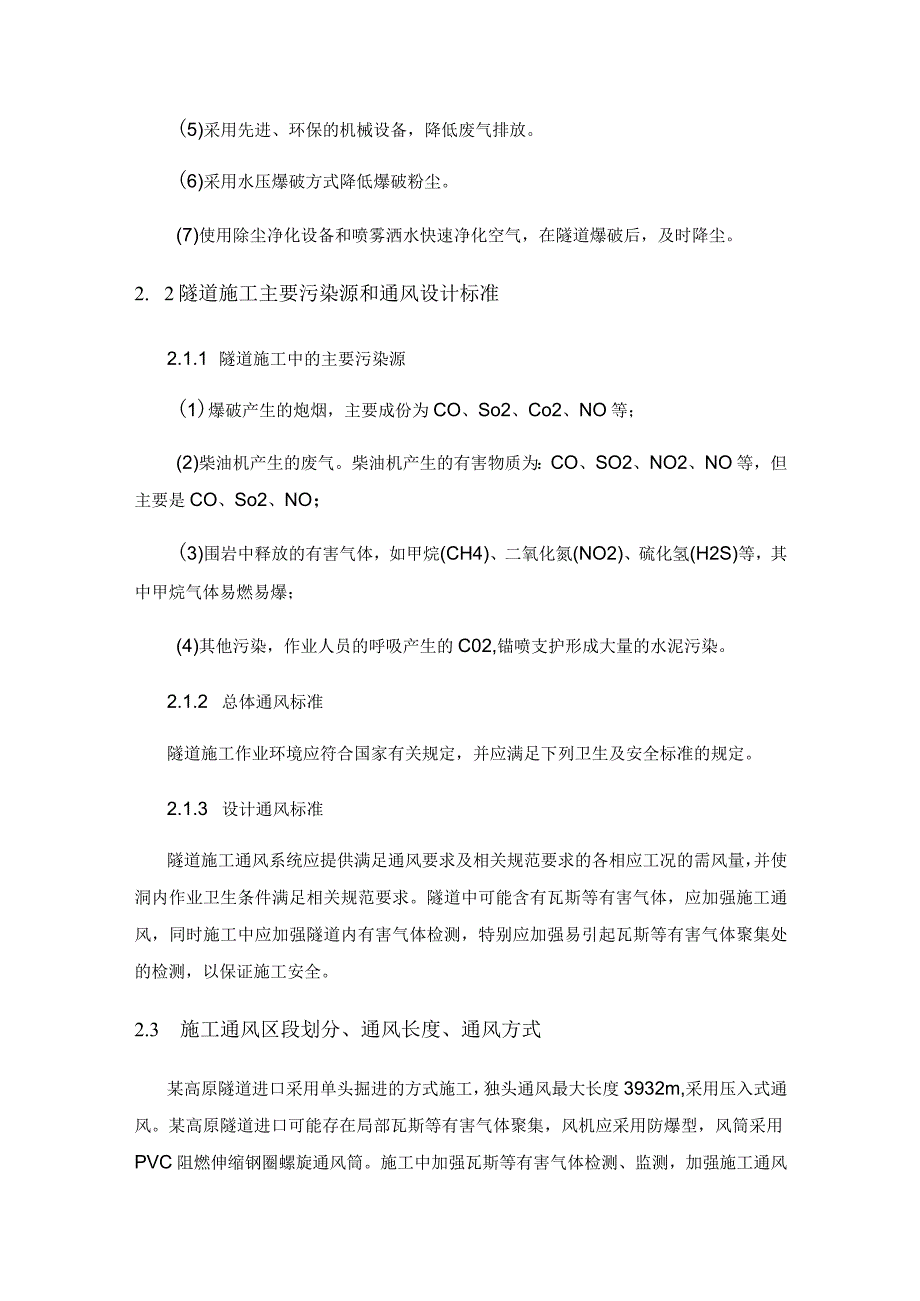

2、、碳酸盐岩岩溶裂隙水及断裂破碎带孔隙裂隙水四种类型。2 .施工通风2.1 通风除尘总体方案（1）针对该工作面的工程特点，施工通风方式采用压入式通风。根据该作业面超长独头掘进的特点，选用适合高原的大风量大功率轴流通风机和不易破损、漏风率低的风筒1。（2）采用环境一体化智能监测管控系统，通风智能联控。（3）加强现场通风管理，设立通风小组，分工明确，奖罚严格兑现。（4）设专职维修工，定期对通风管路、风机运行状态进行检查、维护，及时排除机械故障，确保施工期间高效运转。(5)采用先进、环保的机械设备，降低废气排放。(6)采用水压爆破方式降低爆破粉尘。(7)使用除尘净化设备和喷雾洒水快速净化空气，在隧道爆
3、破后，及时降尘。2. 2隧道施工主要污染源和通风设计标准2.1.1 隧道施工中的主要污染源(1)爆破产生的炮烟，主要成份为CO、So2、Co2、NO等；(2)柴油机产生的废气。柴油机产生的有害物质为：CO、SO2、NO2、NO等，但主要是CO、So2、NO；(3)围岩中释放的有害气体，如甲烷(CH4)、二氧化氮(NO2)、硫化氢(H2S)等，其中甲烷气体易燃易爆；(4)其他污染，作业人员的呼吸产生的C02,锚喷支护形成大量的水泥污染。2.1.2 总体通风标准隧道施工作业环境应符合国家有关规定，并应满足下列卫生及安全标准的规定。2.1.3 设计通风标准隧道施工通风系统应提供满足通风要求及相关规范

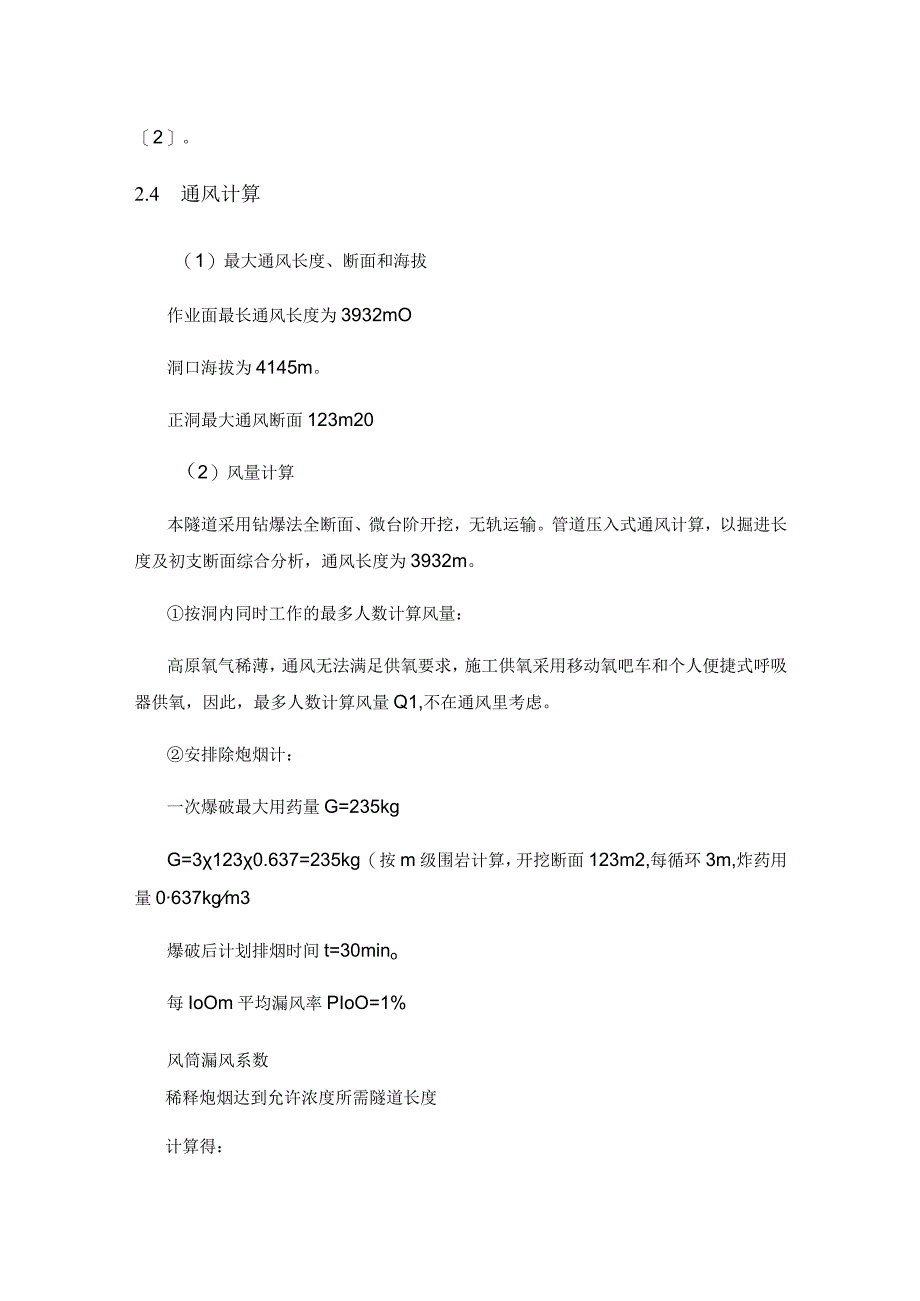

4、要求的各相应工况的需风量，并使洞内作业卫生条件满足相关规范要求。隧道中可能含有瓦斯等有害气体，应加强施工通风，同时施工中应加强隧道内有害气体检测，特别应加强易引起瓦斯等有害气体聚集处的检测，以保证施工安全。2.3 施工通风区段划分、通风长度、通风方式某高原隧道进口采用单头掘进的方式施工，独头通风最大长度3932m,采用压入式通风。某高原隧道进口可能存在局部瓦斯等有害气体聚集，风机应采用防爆型，风筒采用PVC阻燃伸缩钢圈螺旋通风筒。施工中加强瓦斯等有害气体检测、监测，加强施工通风2。2.4 通风计算（1）最大通风长度、断面和海拔作业面最长通风长度为3932mO洞口海拔为4145m。正洞最大通风断
5、面123m20（2）风量计算本隧道采用钻爆法全断面、微台阶开挖，无轨运输。管道压入式通风计算，以掘进长度及初支断面综合分析，通风长度为3932m。按洞内同时工作的最多人数计算风量：高原氧气稀薄，通风无法满足供氧要求，施工供氧采用移动氧吧车和个人便捷式呼吸器供氧，因此，最多人数计算风量Q1,不在通风里考虑。安排除炮烟计：一次爆破最大用药量G=235kgG=31230.637=235kg（按m级围岩计算，开挖断面123m2,每循环3m,炸药用量0637kgm3爆破后计划排烟时间t=30mino每IoOm平均漏风率PIoO=1%风筒漏风系数稀释炮烟达到允许浓度所需隧道长度计算得：式中：一淋水使炮烟浓
6、度降低系数，采用除尘器取0.3；b一炸药爆炸时有害气体生成量，岩层中爆破取b=40m3;K一紊流扩散系数0.6；按允许最低风速计算风量：Q3=60VA=600.25123=1845m3min式中：V工作面最小风速，瓦斯隧道为0.25m/s；A隧道通风断面积取123m20按稀释和排除内燃机废气计算风量：采用无轨运输，洞内内燃设备配置较多，废气排放量较大，供风量应足够将内燃设备所排放的废气全面稀释和排出，使有害气体降至允许浓度以下，计算可按下式计算：2.5风机及风筒选型根据隧道通风要求及参数计算结果及设计给出的通风要求，风机需满足最小供风量4891m3min,风机最小全压值3468pa.隧道主通风
7、机设于隧道洞口30m外，通风采用SDF系列通风机，此系列风机风速高、中、低档可调，在隧道开挖初期可用低速，中期用中速，后期用高速，也可以在每天不同的施工工序中进行改变，更具有节能性。并具有空气流动性能好、效率高、节省能量、噪音低、结构紧凑、安装方便等特点3。通风风筒采用PVC阻燃伸缩钢圈螺旋通风筒，该风筒具有较强的抗拉强度和较小的伸长率，接头方式新颖，使用方便，重量轻，易安装，破损较少，径向不变形。另接头光滑、严密，能有效地减少漏风和系统阻力。同时具有阻燃和防静电，满足瓦斯隧道施工的要求。采用钢筋箍固定风筒于隧道侧边墙上方，确保风筒下方的洞内作业机械的通行空间4。设专职维修工。每班必须对全部通
8、风机和风筒进行检查，尤其风筒与风机连接处，发现风机故障、风筒破损等情况及时处理。2 .6施工通风减排措施采用先进、环保的机械设备，降低废气排放：采用湿式凿岩机，严禁使用干式凿岩机。采用烟尘净化智能车，吸收烟尘净化空气。喷射混凝土采用湿喷法。通风设备要保证有足够的风量、风压，风筒漏风率低。施工机械设备尽可能选择电力驱动，减少作业面的耗氧量和空气污染。如果采用燃油机械，在尾气排放装置上安装尾气净化器。3 .7施工供氧措施根据职业健康及安全标准“空气中氧气含量，按体积计不得小于20%”，需在隧道施工过程中设置供氧措施。供氧措施采用移动氧吧车加个人便携式呼吸器供氧相结合的方式。移动氧吧车置于二衬已施作
9、完毕地段，靠边墙放置，以免影响隧道内施工机械设备通行5。4 .作业环境自动监测与通风智能联控根据超长隧道通风降温除尘难、作业环境变化频繁、联络不便等特点，采用环境一体化智能监测管控系统，在出风口、风筒内、各作业台车等关键位置和人员密集处放置传感器，对隧道内作业环境和通风效果实时监测，掌子面附近人工检测。以上各种监测设备通过计算机连接的方式，实时自动报警，并实现通风智能联控，风机自动变档。通风方案实施以后，要求技术人员尽快对通风效果进行测试，检查方案落实情况，实施的方案能否达到设计要求，或者设计本身是否存在问题，以便对存在的问题及时修正。另外，也要求技术人员对通风效果进行经常性的检测，以检查通风
10、管路的安装维护质量6。风速测量：用热线式风速仪检测洞内回风风速。通风系统风量、风压和风筒维护质量检测：用2.0m比托管配合差压仪（MDP10000）以五环10点法测试风筒全压和静压；用2.0m比托管配合差压仪（MDP500）以五环10点法测试通风筒内风流的速压，并通过速压计算风量；通过检测的风机出风口的风量和风筒出风口的风量计算风筒的百米漏风率平均值。隧道内环境参数的测量：用P-5型数字粉尘计自动记录各测点烟尘浓度值。英思科手持式检测仪测隧道内一氧化碳、氮氧化物、氧气、硫化氢、二氧化硫浓度。5 .施工通风安全措施通风管路的直径通常受到斜井断面的限制，为了最大限度地利用斜井的上部空间，采用在斜井
11、拱部设置隔板的方式,将斜井断面一分为二，上部作为进风道，下部作为回风道和车辆运输通道，这种方式已在很多隧道的施工通风中得到应用。许多工程技术人员和学者围绕隔板通风方式开展了多方面的研究刀。例如：阐述了中隔板风道式通风的使用条件和注意事项；结合隧道施工通风方窠的比选，详细分析了隔板风道式通风的优缺点，说明该方式较有利于节能和成本控制。5.1 施工通风安全管理措施在进行施工时，所对应的指导原则为合理布局等，由此使得通风工作能够更为科学有效的进行。5.1.1 施工通风安全组织机构具体施工作业时，必须要构建出相应的安全生产组织，完成了机构建设后，则是要把项目经理当成是首要责任人。通过岗位责任制的有效构
12、建，并且辅助于奖惩制度，由此能够使得相应的制度更加科学可行，并可以构建出对应的专业通风班组,而此班组的作用在于全面负责风机方面的工作，主要包含安装、管理等，且要结合通风筒理方面的细则展开相应的作业，在项目部层面则是要结合相应的通风质量从而对班组的具体情况进行考核，且应该进行一定的奖惩。5.1.2 施工通风主要岗位风险管理标准及管理措施(1)测风员风险管理标准及管理措施危险源：主要表现，在进行风表选择时存在着不精准的问题，或者是风表并不完好，整体的作业环境存在着欠缺，而且测控地点无法满足现实规范，在人员方面则是存在着操作不熟悉的现实，还有就是在进行数据记录时存在着误差以及不精准的问题。管理标准：
13、在进行测风作业时，必须要结合风速的实际状况，从而完成相应的测风作业。隧道进行测风则是要每间隔10天要展开相应的全面测风工作，同时要和传感器进行核对，与之关联的位置等要素则是应该满足规范要求，在进行测风时必须要在专业的测风站展开，无法实现测风作业必须要选取符合规范要求的巷道，此过程里必须要在同一点展开有效测量三次，而且每次所进行的测量误差必须要处于规范标准内，也就是要小于5%。超出的话则是应该进行加测，最终选取平均值。完成了测量工作后，关联的人员必须要填写数据，且应该构建出通风季报记录报表。而且完成了测量作业后，还要把对应的数据填写到相应的手册上，由此展开汇报，必须要严格结合相应的程序进行上报。
14、管理措施：在工区管理人员层面，应该做好不定时的风表检查作业，假若存在风表不达标的问题则是应该展开处罚，而在测控员方面则是要进行针对性的培训之后，并且获得相应的资格证方能够进行上岗，并且能够较好的掌握到风表等仪器设施的相关性能，还要较好的了解隧道的通风系统，并且要获取到不同的风量情况。在进行测评作业时要规避掉高峰时段，防止存在风门开关频繁的问题。在进行测分作业时，要避免人员车辆。而项目部则是应该对品质予以重视，要对所进行的检测数量等展开有效的校核，特别是要对实际风量予以重视，假若存在较大差入的话则是应该再一次的进行测分。当获取到工作人员的相关数据之后则是要展开核查，如果存在误差大的问题，必须要责
