1、2024年黑龙江省职业教育春季高考铁道工程类专业技能操作考试大纲一、考试依据1.参照中华人民共和国教育部职业教育与成人教育司颁布的中等职业学校专业教学标准(试行)，2017年8月26日发布。2 .参照中华人民共和国教育部职业教育与成人教育司颁布的职业教育专业目录(2021年修订)；职业教育专业简介(2022年修订)。3 .参照国家职业技能标准(2019年修订)(职业编码：4-08-03-04)工程测量员筑路工四级/中级工职业技能标准。4 .参照铁路特有工种技能培训规范铁路线路工初级工/V级职业技能标准。5 .参照中华人民共和国标准化法最新颁布施行的铁路施工与维护相关国家标准与行业标准。6 .铁
2、道工程类专业对口涵盖专业范围，如表1所示。表1铁道工程类专业对口涵盖专业范围中等职业教育相关专业接续高职专科相关专业接续高职本科专业接续普通本科专业铁道工程施工与维护700101铁道桥梁隧道施工与维护700109铁道工程技术500101高速铁路施工与维护500102铁路桥梁隧道工程技术500103高速铁路综合维修技术500109高速铁路工程300101二、考试方式2024年黑龙江省职业教育春季高考铁道工程类专业技能考试为实际操作考试方式,考试总分为200分，实操项目随机抽取(IOo分为两道题或200分为一道题)，考试时间为30分钟。三、考试范围和要求以中等职业教育毕业生从业能力为立足点，实现技
3、能考试内容与中职毕业生从业技能的需要相互兼容，在识记、理解、应用、综合运用各个层面，充分融合专业知识和技能操作的职业技能要素，将专业知识融入技能操作考试内容。技能模块1水准测量1.知识与技能(1)掌握水准测量的基本原理。(2)掌握微倾式水准仪、自动安平水准仪的仪器构造及基本操作方法。(3)能够根据地形条件规划水准测量路线。(4)能够团队协作采用两次仪器高法、双面尺法完成普通水准测量工作。(5)掌握水准测量数据处理和平差的计算方法。(6) 了解水准仪各轴线间的关系，并能够进行水准仪的检验。2 .设备与材料（1）微倾式水准仪、自动安平水准仪、三脚架。（2）水准尺（包括塔尺和红黑尺）、尺垫。（3）铅
4、笔、记录本、计算器、垫板、碳素笔等。3 .操作规范要求（1）操作前要检查仪器和辅助工具状态，取出仪器后要关闭仪器箱。（2）遵守测量仪器安全操作规程，保护仪器和操作人员安全。（3）仪器操作规范、熟练。（4）外业记录清晰，无涂抹。（5）数据计算正确，满足精度要求。（6）操作完毕要将仪器装箱，放回原位。技能模块2角度测量1.知识与技能（1）掌握角度测量的基本原理。（2）掌握经纬仪、全站仪的仪器构造及基本操作方法。（3）能够用测回法完成两个目标间的水平角观测，并进行数据处理。（4）能够用方向观测法完成三个及以上目标间的水平角观测，并进行数据处理。（5）能够完成竖直角观测，并进行数据处理。（6） 了解经
5、纬仪、全站仪各轴线间的关系，并能够进行经纬仪、全站仪的检验。2 .设备与材料（1）全站仪或经纬仪、三脚架。（2）花杆、测钎、棱镜、棱镜对中杆。（3）铅笔、记录本、计算器、垫板、碳素笔等。3 .操作规范要求（1）操作前要检查仪器和辅助工具状态，取出仪器后要关闭仪器箱。（2）遵守测量仪器安全操作规程，保护仪器和操作人员安全。（3）仪器操作规范、熟练。（4）外业记录清晰，无涂抹。（5）数据计算正确，满足精度要求。（6）操作完毕要将仪器装箱，放回原位。技能模块3距离测量1.知识与技能（1）掌握钢尺量距的基本原理及操作步骤。（2）掌握视距测量的基本原理及操作步骤。（3）能够利用全站仪的测距功能完成距离测

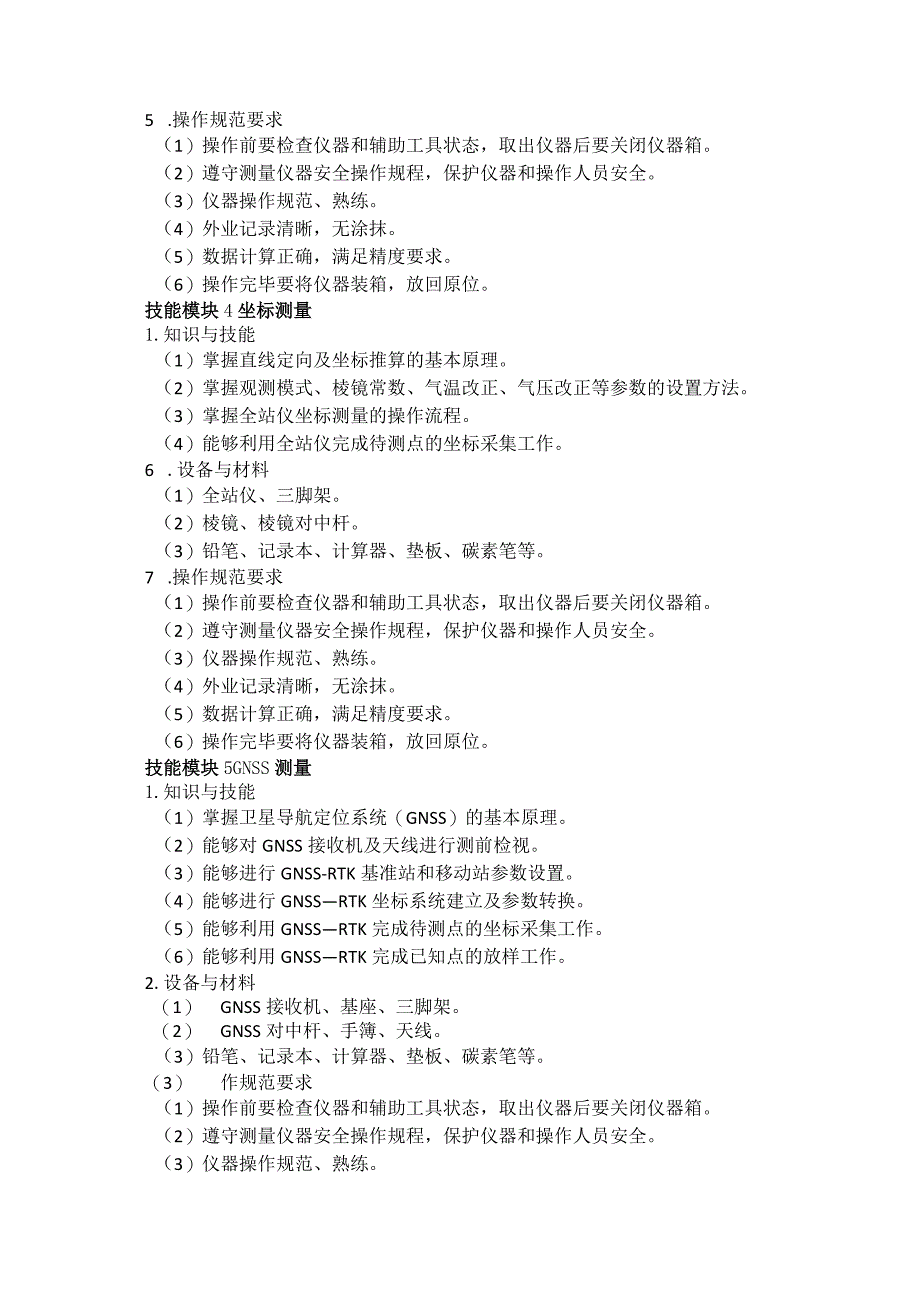

6、量工作。（4）能够正确使用温度计和气压表，进行温度和气压改正。4 .设备与材料（1）全站仪或经纬仪、钢尺、三脚架。（2）花杆、测钎、水准尺、棱镜、棱镜对中杆。（3）铅笔、记录本、计算器、垫板、碳素笔等。5 .操作规范要求（1）操作前要检查仪器和辅助工具状态，取出仪器后要关闭仪器箱。（2）遵守测量仪器安全操作规程，保护仪器和操作人员安全。（3）仪器操作规范、熟练。（4）外业记录清晰，无涂抹。（5）数据计算正确，满足精度要求。（6）操作完毕要将仪器装箱，放回原位。技能模块4坐标测量1.知识与技能（1）掌握直线定向及坐标推算的基本原理。（2）掌握观测模式、棱镜常数、气温改正、气压改正等参数的设置方法
7、。（3）掌握全站仪坐标测量的操作流程。（4）能够利用全站仪完成待测点的坐标采集工作。6 .设备与材料（1）全站仪、三脚架。（2）棱镜、棱镜对中杆。（3）铅笔、记录本、计算器、垫板、碳素笔等。7 .操作规范要求（1）操作前要检查仪器和辅助工具状态，取出仪器后要关闭仪器箱。（2）遵守测量仪器安全操作规程，保护仪器和操作人员安全。（3）仪器操作规范、熟练。（4）外业记录清晰，无涂抹。（5）数据计算正确，满足精度要求。（6）操作完毕要将仪器装箱，放回原位。技能模块5GNSS测量1.知识与技能（1）掌握卫星导航定位系统（GNSS）的基本原理。（2）能够对GNSS接收机及天线进行测前检视。（3）能够进行G
8、NSS-RTK基准站和移动站参数设置。（4）能够进行GNSSRTK坐标系统建立及参数转换。（5）能够利用GNSSRTK完成待测点的坐标采集工作。（6）能够利用GNSSRTK完成已知点的放样工作。2.设备与材料（1） GNSS接收机、基座、三脚架。（2） GNSS对中杆、手簿、天线。（3）铅笔、记录本、计算器、垫板、碳素笔等。（3） 作规范要求（1）操作前要检查仪器和辅助工具状态，取出仪器后要关闭仪器箱。（2）遵守测量仪器安全操作规程，保护仪器和操作人员安全。（3）仪器操作规范、熟练。（4）外业记录清晰，无涂抹。（5）数据计算正确，满足精度要求。（6）操作完毕要将仪器装箱，放回原位。技能模块6平
9、面控制测量1.知识与技能（1）掌握平面控制网的等级划分及技术要求。（2）能够进行GNSS静态测量外业观测和记录。（3）能够进行一、二、三级导线测量的选点、埋石、观测、记录。（4）能够进行一、二、三级导线观测数据的检查与资料整理。（5）能够进行单一导线的平差计算与成果整理。2.设备与材料1 1）GNSS接收机、天线、基座、三脚架。（2）全站仪、三脚架。（2）钢卷尺、棱镜、棱镜基座、三脚架。（3）铅笔、记录本、计算器、垫板、碳素笔等。3 .操作规范要求（1）操作前要检查仪器和辅助工具状态，取出仪器后要关闭仪器箱。（2）遵守测量仪器安全操作规程，保护仪器和操作人员安全。（3）仪器操作规范、熟练。（4
10、）外业记录清晰，无涂抹。（5）数据计算正确，满足精度要求。（6）操作完毕要将仪器装箱，放回原位。技能模块7高程控制测量1.知识与技能（1）掌握高程控制网的等级划分及技术要求。（2）能够进行三、四等水准测量的选点、埋石、观测、记录。（3）能够进行三、四等水准观测数据的检查与资料整理。（4）能够进行单一水准路线的平差计算与成果整理。（5）掌握三角高程测量的基本原理。（6）能够进行三角高程测量的观测、记录，并进行两差改正。4 .设备与材料（1）水准仪、三脚架。（2）全站仪、三脚架。（3）红黑尺、尺垫、皮尺或测绳。（4）棱镜、棱镜对中杆、钢卷尺。（5）铅笔、记录本、计算器、垫板、碳素笔等。5 .操作规
11、范要求（1）操作前要检查仪器和辅助工具状态，取出仪器后要关闭仪器箱。（2）遵守测量仪器安全操作规程，保护仪器和操作人员安全。（3）仪器操作规范、熟练。（4）外业记录清晰，无涂抹。（5）数据计算正确，满足精度要求。（6）操作完毕要将仪器装箱，放回原位。技能模块8铁路工程测量1.知识与技能（1）能够利用全站仪、GNSSRTK进行各类平面点位的放样。（2）能够利用水准仪进行不同高程位置的放样。（3）能够进行纵横断面图测量。2 .设备与材料（1）全站仪、三脚架。（2） GNSS接收机、天线、对中杆、手簿。（3）水准仪、三脚架。（4）钢卷尺、棱镜、棱镜对中杆。（5）水准尺、尺垫。（6）铅笔、记录本、计算
12、器、垫板、碳素笔等。3 .操作规范要求（1）操作前要检查仪器和辅助工具状态，取出仪器后要关闭仪器箱。（2）遵守测量仪器安全操作规程，保护仪器和操作人员安全。（3）仪器操作规范、熟练。（4）外业记录清晰，无涂抹。（5）数据计算正确，满足精度要求。（6）操作完毕要将仪器装箱，放回原位。四、考核项目及权重结合考试范围给定2024年考核项目及权重，如表2所示。表22024年考核项目及权重考核项目考核时间考核内容权重器材设备闭合水准测量15min1、操作规范、熟练30100水准仪、水准尺、铅笔、记录本、计算器、秒表、垫板、碳素笔等2、记录清晰、无涂抹203、计算正确204、满足精度205、规定时间交卷1
13、0附和水准测量15min1、操作规范、熟练301002、记录清晰、无涂抹203、计算正确204、满足精度205、规定时间交卷10水平角测量15min1、操作规范、熟练301001、经纬仪、花杆、测钎、铅笔、记录本、计算器、秒表、垫板、碳素笔等2、全站仪、棱镜、铅笔、记录本、计算器、秒表、垫板、碳素笔等2、记录清晰、无涂抹203、计算正确204、满足精度205、规定时间交卷10竖直角测量15min1、操作规范、熟练301002、记录清晰、无涂抹203、计算正确204、满足精度205、规定时间交卷10钢尺量距15min1、操作规范、熟练30100经纬仪、钢尺、花杆、测钎、铅笔、记录本、计算器、秒2
14、、记录清晰、无涂抹20考核项目考核时间考核内容权重器材设备3、计算正确20表、垫板、碳素笔等4、满足精度205、规定时间交卷10视距测量15min1、仪器高测量10100经纬仪、花杆、水准尺、水准仪、测钎、标杆、铅笔、记录本、木桩、斧子、小钉、计算器、秒表、垫板、碳素笔等2、视距丝读数203、中丝读数104、竖盘方向读数205、高差与距离计算306、规定时间交卷10坐标测量及放样15min1、操作规范、熟练10100全站仪、棱镜、铅笔、记录本、计算器、秒表、垫板、碳素笔等2、记录清晰、无涂抹103、正确设置测站及后视104、检核点测量精度满足要求205、采集待测点坐标206、放样指定点坐标207、规定时间交卷10GNSS-RTK测量及放样15min1、正确连接仪器10100GNSS接收机、对中杆、手簿、铅笔、记录本、计算器、秒表、垫板、碳素笔等2、设置移动站模式203、新建工程及坐标系统104、完成参数转换205、采集待测点坐标106、放样指定点坐标207、规定时间交卷10一级导线
