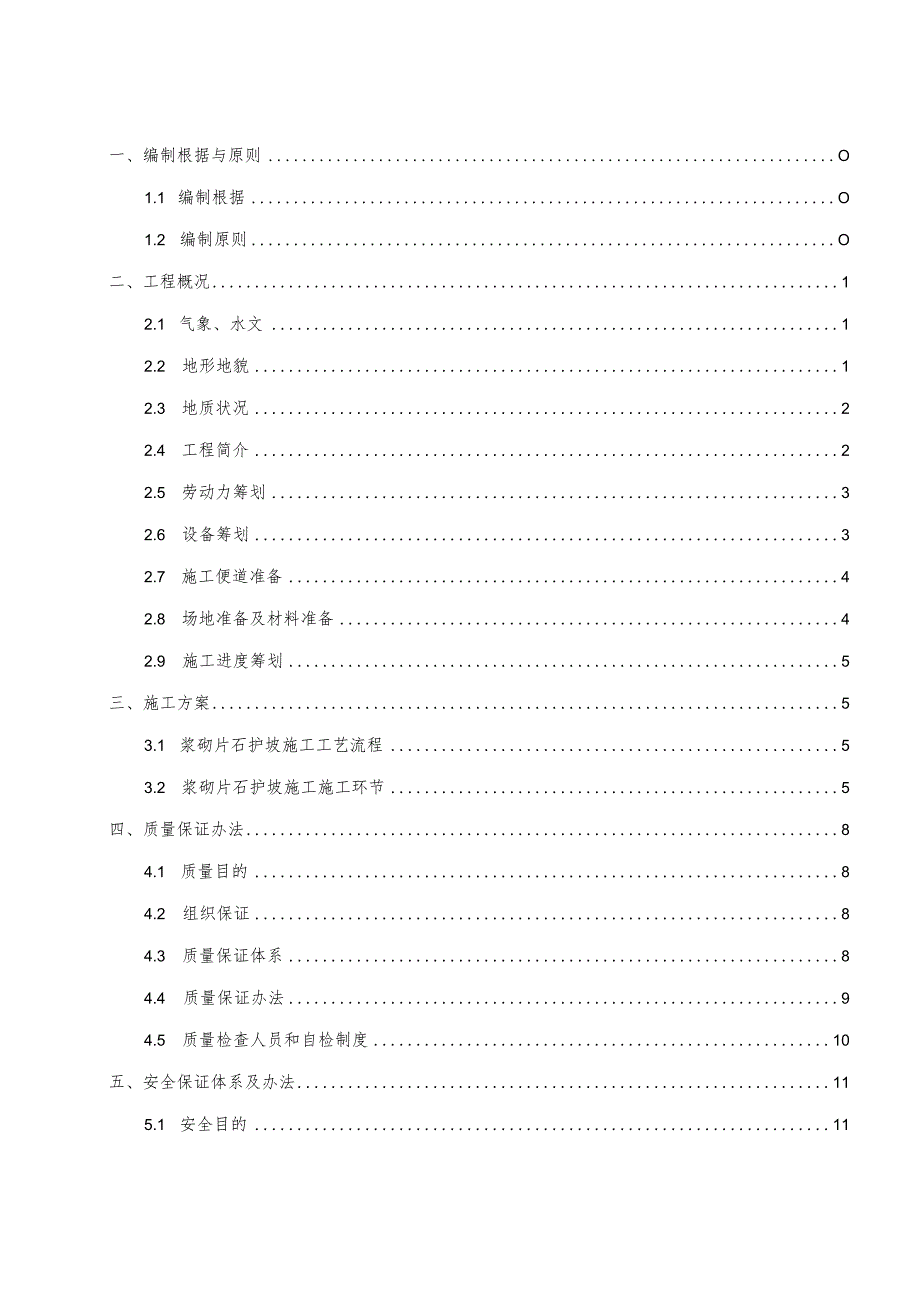

浆砌片石护坡专项方案.docx_第1页
第1页 / 共23页

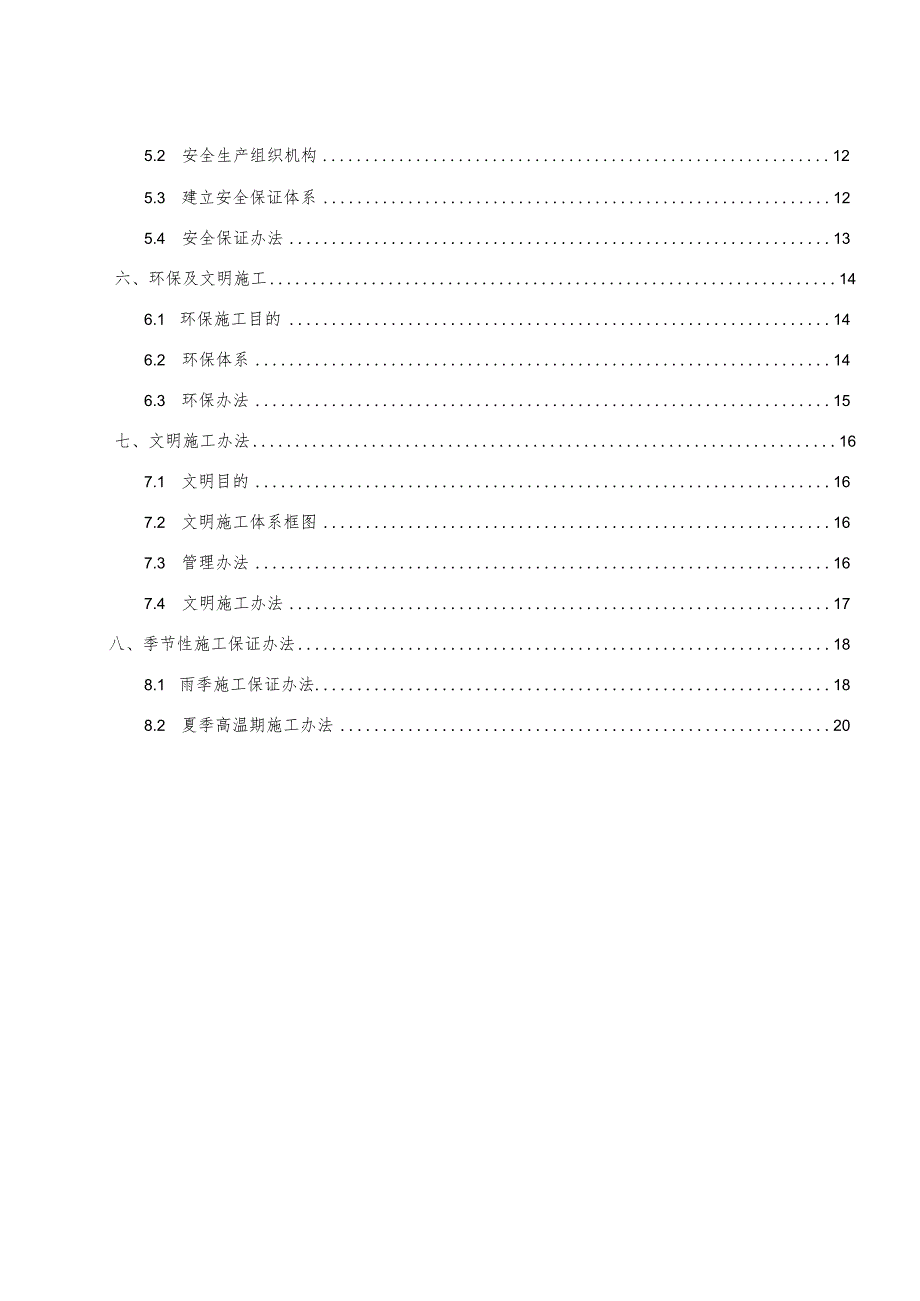

浆砌片石护坡专项方案.docx_第2页
第2页 / 共23页

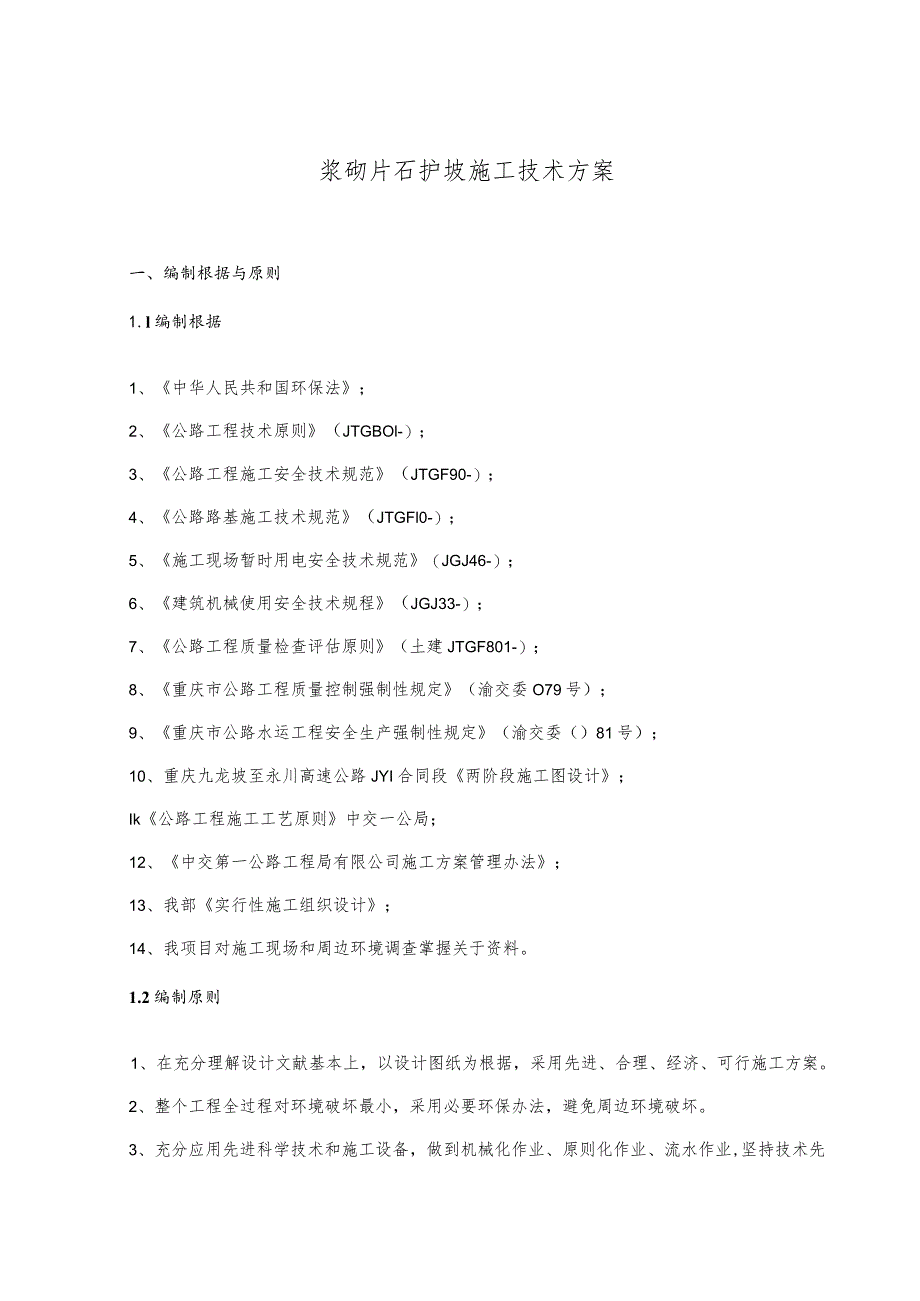

浆砌片石护坡专项方案.docx_第3页
第3页 / 共23页
浆砌片石护坡专项方案.docx_第4页
第4页 / 共23页
浆砌片石护坡专项方案.docx_第5页
第5页 / 共23页
浆砌片石护坡专项方案.docx_第6页
第6页 / 共23页
浆砌片石护坡专项方案.docx_第7页
第7页 / 共23页
浆砌片石护坡专项方案.docx_第8页
第8页 / 共23页
浆砌片石护坡专项方案.docx_第9页
第9页 / 共23页
浆砌片石护坡专项方案.docx_第10页
第10页 / 共23页
亲,该文档总共23页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《浆砌片石护坡专项方案.docx》由会员分享,可在线阅读,更多相关《浆砌片石护坡专项方案.docx(23页珍藏版)》请在第壹文秘上搜索。

1、一、编制根据与原则O1.1 编制根据O1.2 编制原则O二、工程概况12.1 气象、水文12.2 地形地貌12.3 地质状况22.4 工程简介22.5 劳动力筹划32.6 设备筹划32.7 施工便道准备42.8 场地准备及材料准备42.9 施工进度筹划5三、施工方案53.1 浆砌片石护坡施工工艺流程53.2 浆砌片石护坡施工施工环节5四、质量保证办法84.1 质量目的84.2 组织保证84.3 质量保证体系84.4 质量保证办法94.5 质量检查人员和自检制度10五、安全保证体系及办法115.1 安全目的115.2 安全生产组织机构125.3 建立安全保证体系125.4 安全保证办法13六、环

2、保及文明施工146.1 环保施工目的146.2 环保体系146.3 环保办法15七、文明施工办法167.1 文明目的167.2 文明施工体系框图167.3 管理办法167.4 文明施工办法17八、季节性施工保证办法188.1 雨季施工保证办法188.2 夏季高温期施工办法20浆砌片石护坡施工技术方案一、编制根据与原则1.l编制根据1、中华人民共和国环保法;2、公路工程技术原则(JTGBOl-);3、公路工程施工安全技术规范(JTGF90-);4、公路路基施工技术规范(JTGFl0-);5、施工现场暂时用电安全技术规范(JGJ46-);6、建筑机械使用安全技术规程(JGJ33-);7、公路工程质

3、量检查评估原则(土建JTGF801-);8、重庆市公路工程质量控制强制性规定(渝交委O79号);9、重庆市公路水运工程安全生产强制性规定(渝交委()81号);10、重庆九龙坡至永川高速公路JYI合同段两阶段施工图设计;Ik公路工程施工工艺原则中交一公局;12、中交第一公路工程局有限公司施工方案管理办法;13、我部实行性施工组织设计;14、我项目对施工现场和周边环境调查掌握关于资料。1.2编制原则1、在充分理解设计文献基本上,以设计图纸为根据,采用先进、合理、经济、可行施工方案。2、整个工程全过程对环境破坏最小,采用必要环保办法,避免周边环境破坏。3、充分应用先进科学技术和施工设备,做到机械化作

4、业、原则化作业、流水作业,坚持技术先进性、科学合理性、经济合用性、安全可靠性相结合原贝人4、强化质量管理,树立优良工程观念,创一流施工水平,创精品工程。5、实行项目法管理,通过对劳务、设备、材料、资金、方案、信息、时间与空间条件优化处置,实现成本、工期、质量及社会效益预期目的。二、工程概况2.1 气象、水文项目区属亚热带潮湿气候,具备四季分明,气候温和,雨量充沛,冬暖夏热,风小湿大等大陆性季风气候特性。年降水量多集中于夏季,冬天少见霜雪。九龙坡区年气温为近年平均17.5、极端最高42.2C(8月15日)、极端最低3.7(1991年12月26日至28日);年降水量近年平均1064.8mm、最大年

5、1497.4mm(1956年)、最小年740.7mm(1958年),近年平均最大日降水量104mmo年内降水分布极为不均,59月降水量占全年68.4%以上,降水日数以10月最多,次为46月。风向重要为北东风,平均风力1.62.1级,最大达8级。云雾多,年平均为67.8d,最多可达148d0江津区近年平均气温为18.C,极端最高气温为42.4。C(1995.9.6),极端最低气温为-2.5(1975.12.5)o近年平均降雨量1185mm,重要集中于每年58月,占全年降水量75%o2.2 地形地貌本段为构造侵蚀剥蚀丘陵地貌,形态上可分为桌状丘、条状丘、浑圆状丘,丘陵类型和形态,与构造、岩性和流水

6、切割密切有关,线路范畴内地形起伏不大,沟谷普通发育,切割深度普通1530m,坡角普通1530,地面高程355.0430.0m,相对高差25-80mo斜坡区多基岩出露,或覆盖较薄第四系土层,沟谷底及平缓低洼地带分布少量厚15m第四系土层,下伏地层为侏罗系下统珍珠冲组、自流井组、新田沟组、中统沙溪庙组,岩性为砂、泥岩、页岩,构造位于北韬向斜西翼、温塘峡背斜东翼,岩层产状平缓,倾角1044,岩层倾角向温塘峡背斜核部逐渐变陡,发育两组裂隙,强风化层厚度13m,中风化岩体较完整。地下水重要为松散岩类孔隙水和基岩裂隙水,位于斜坡区,排泄条件良好,地下水多贫乏。沿线别的段无滑坡、崩塌、泥石流等不良地质现象发

7、育。该路段区场地整体稳定,适当路线布设和修建构筑物。2.3 地质状况本段为构造侵蚀剥蚀丘陵地貌,形态上可分为桌状丘、条状丘、浑圆状丘,丘陵类型和形态与构造、岩性和流水切割密切有关。线路范畴内地形起伏不大,沟谷普通发育,切割深度普通1530m,坡角普通1530。斜坡区多基岩出露,或覆盖较薄第四系土层,沟谷底及平缓低洼地带分布少量厚15m第四系土层,下伏地层为侏罗系下统珍珠冲组、自流井组、新田沟组、中统沙溪庙组,岩性为砂、泥岩、页岩,构造位于北布向斜西翼、温塘峡背斜东翼,岩层产状平缓,倾角10。44,岩层倾角向温塘峡背斜核部逐渐变陡,发育两组裂隙,强风化层厚度13%中风化岩体较完整。地下水重要为松

8、散岩类孔隙水和基岩裂隙水,位于斜坡区,排泄条件良好,地下水多贫乏。沿线别的段无滑坡、崩塌、泥石流等不良地质现象发育。路段区地震动峰值基本加速度值为0.05g,相应地震基本烈度为6度。2.4 工程简介中交一公局重庆九龙坡至永川高速公路(成渝高速公路扩能)JYl合同段浆砌片石护坡共有3段,其中沙堡互通E匝道EKI+030EKI+110段最长,共80m,沙堡互通D匝道DKo+235DKO+290段最短,共55m。浆砌片石护坡工程数量记录如下表1所示:表1浆砌片石护坡工程量登记表序号位置桩号长度(m)部位边坡高度(级)防护类型备注1沙堡互通DKO+235DKo+29055右侧上边坡一级浆砌片石护坡全坡

9、面2EK1+030EK1+11080右侧上边坡一级浆砌片石护坡全坡面3SKl+170SKl+24575右侧上边坡一级浆砌片石护坡全坡面浆砌片石护坡材料记录如下表所示。表2浆砌片石护坡材料工程数量登记表序号材料名称单位数量备注1M7.5浆砌片石m3m0.541H+0.0982反滤土工布2r1.803H+0.45图1浆砌片石护坡防护断面图2.5 劳动力筹划按施工进度筹划安排,详细人数表如下所示。表3施工人员配备表序号工种人数重要工作内容1项目副经理1人负责浆砌片石护坡施工进度和全局指挥2管理人员2人负责浆砌片石护坡施工及协调工作3现场技术员2人负责浆砌片石护坡施工各个程序报验及技术指引。4测量工程

10、师2人负责浆砌片石护坡施工放样和监控工作5专职安全员1人负责浆砌片石护坡施工现场安全维护工作6机械操作手4人负贲浆砌片石护坡施工中机械操作7浆砌片石工人5人负责浆砌片石护坡施工8辅助工2人负责浆砌片石护坡辅助施工9电工1人负责本项目现场施工用电2.6设备筹划按照机械设备使用筹划,对所有机械及设备进行检修及调试,并定期保养,使其保持良好待用状态。对工程中所用各种计量设备送关于部门进行标定并获得合格证书。依照现场施工规定,安排性能好机械设备进场,并对进场设备进行必要维护与保养,以保证设备正常运转。详细机械设备如下表所示。表4浆砌片石护坡机械设备配备表序号机械设备型号规格数量进场时间筹划1挖掘机小松

11、3001台.9.102自卸汽车红岩金刚1台.9.103砂浆搅拌机1台.9.104吊车QY251台.9.105小推车2台.9.106发电机150kw1台.9.107洒水车IOt1台.9.102.7施工便道准备我标段沿线地形起伏不大、可运用地方道路较多,便道方案选取明确,重要是运用既有水泥道路,局部依照实际状况征用暂时用地,设立加宽段,以满足施工需要。详细状况如表5所示:表5便道基本状况简介序号便道编号桩号备注11#便道K0+000-KI+910以便标头到沙堡互通段施工22#、3#便道K1+910K2+818.75以便沙堡互通段施工34#便道K3+157.25K4+080以便三界互通段施工45#便

12、道K4+080K4+895以便三界互通到隧道口段施工2.8场地准备及材料准备本标段便道通顺,施工便利。施工场地需等红线用地征用后,即可进行相应清表、排水等工作,边坡填筑刷坡完毕后即可进行浆砌片石护坡施工。依照现场施工进度规定,对所有进场原材料必要通过甲方、监理、施工三方验收,未经验收或者验收不合格原材料、设备、构配件禁止用于工程,无检测报告不得施工。验收合格后,合理组织材料进场施工。2.9施工进度筹划施工进度筹划如下表所示。表6施工进度筹划表序号工序名称开始日期结束日期1浆砌片石护坡防护.9.20.2.2三、施工方案3.1 浆砌片石护坡施工工艺流程浆砌片石护坡施工工艺流程图如下图所示:图2浆砌

13、片石护坡施工工艺流程图3.2 浆砌片石护坡施工施工环节3.2.1 施工规定1、单个片石石料厚度不不大于15cm,镶面材料应选取尺寸稍大并具备较平整表面,且稍加粗凿。在角隅处应使用较大石料,大体粗凿方正。2、石料砌筑时应清洗干净,表面湿润,砂浆应捣实饱满。砂浆应采用小型拌和设备随拌随用,禁止人工就地拌和。3、所有石料应分层砌筑,当分段施工时,相邻段砌筑高度不不不大于1.2m。4、砌筑平缝应交错锁结,不得贯穿,接缝用瓜米砂浆填实,所有外露缝应砂浆勾建。5、每个工作日结束后,做好湿水养生工作,下一工作日开始时应凿除表面松散砂浆,并湿水用砂浆满铺后进行砌筑。3.2.2 施工准备(1)审查设计图纸,熟悉

14、关于资料。检查图纸与否齐全,图纸自身有无错误和矛盾,设计内容与施工条件能否一致,各工种之间搭接配合有否问题等。同步应熟悉关于设计数据,构造特点及土层、地质、水文、工期规定等资料。对所有坐标和高程计算资料必要由不同技术人员单独计算后进行复核,复核无误后方可使用。(2)片石、水泥、砂等原材料经实验室检查合格;(3)依照本方案和施工图、原则、规范,对全体工程管理人员和施工班组进行安全、技术交底。(4)为工程施工所配备机械设备、检测仪器均己进场,并运营良好。3.2.3 施工放样路基填筑成型后,开始边坡修整,并对坡面进行夯实解决。在保证路基边坡坡度精确,坡面平整。理完毕后,由测量队现场施工放样,放样前先行对放设导线点进行复核,复核无误后,才干进行浆砌片石防护施工放样,以免导致因放样失误而引起质量事故,放样严格按照设计图纸几何尺寸进行,分别在边坡坡脚、坡顶部恰当位置定出四个点作为方向控制线,同步也是里程控制桩。3.2.4 护坡基本开挖护坡开挖采用人工与机械进行开挖,并严格按照图纸设计尺寸进行开
