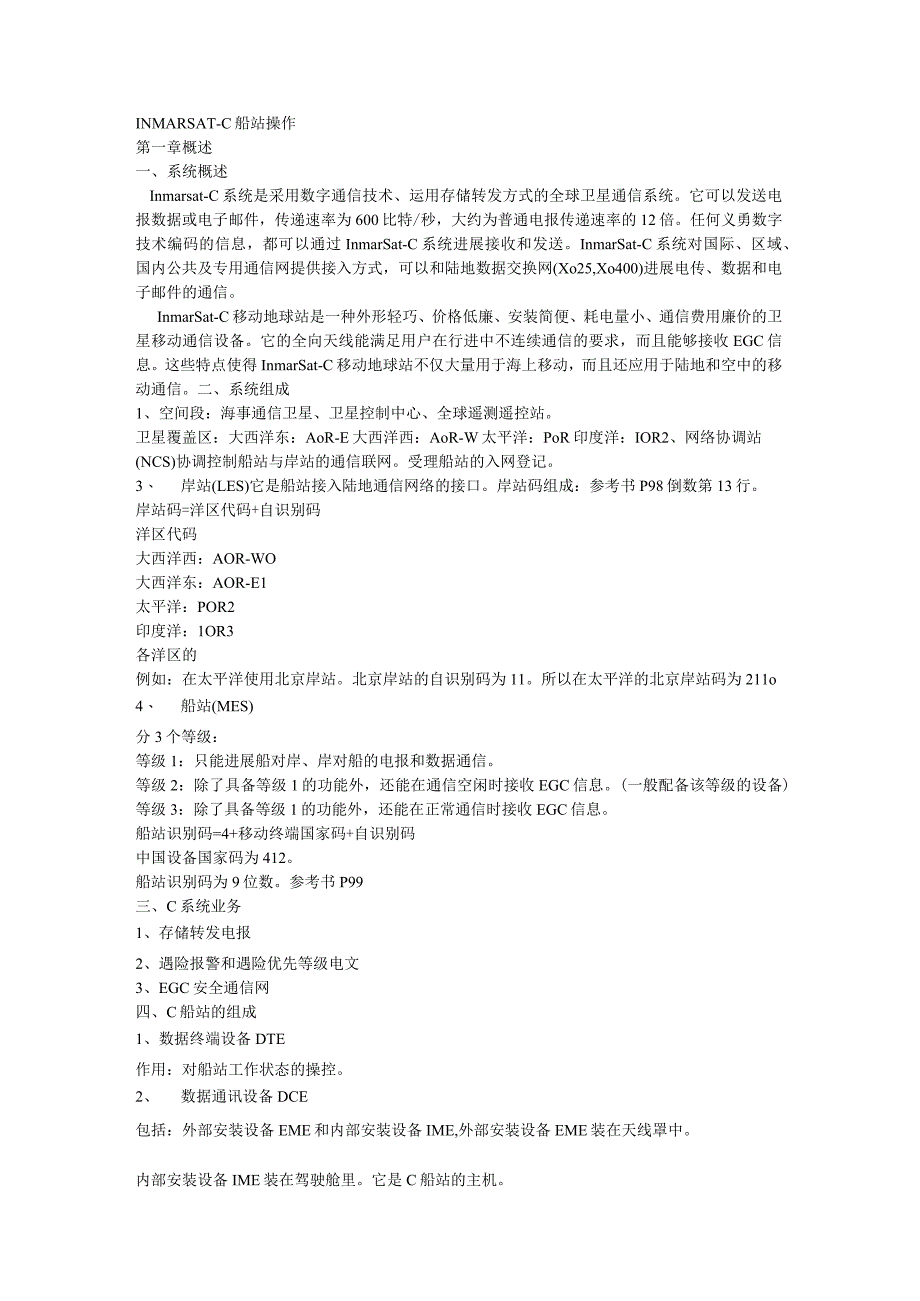

1、INMARSAT-C船站操作第一章概述一、系统概述Inmarsat-C系统是采用数字通信技术、运用存储转发方式的全球卫星通信系统。它可以发送电报数据或电子邮件，传递速率为600比特/秒，大约为普通电报传递速率的12倍。任何义勇数字技术编码的信息，都可以通过InmarSat-C系统进展接收和发送。InmarSat-C系统对国际、区域、国内公共及专用通信网提供接入方式，可以和陆地数据交换网(Xo25,Xo400)进展电传、数据和电子邮件的通信。InmarSat-C移动地球站是一种外形轻巧、价格低廉、安装简便、耗电量小、通信费用廉价的卫星移动通信设备。它的全向天线能满足用户在行进中不连续通信的要求，
2、而且能够接收EGC信息。这些特点使得InmarSat-C移动地球站不仅大量用于海上移动，而且还应用于陆地和空中的移动通信。二、系统组成1、空间段：海事通信卫星、卫星控制中心、全球遥测遥控站。卫星覆盖区：大西洋东：AoR-E大西洋西：AoR-W太平洋：PoR印度洋：IOR2、网络协调站(NCS)协调控制船站与岸站的通信联网。受理船站的入网登记。3、 岸站(LES)它是船站接入陆地通信网络的接口。岸站码组成：参考书P98倒数第13行。岸站码=洋区代码+自识别码洋区代码大西洋西：AOR-WO大西洋东：AOR-E1太平洋：POR2印度洋：1OR3各洋区的例如：在太平洋使用北京岸站。北京岸站的自识别码为
3、11。所以在太平洋的北京岸站码为211o4、 船站(MES)分3个等级：等级1：只能进展船对岸、岸对船的电报和数据通信。等级2：除了具备等级1的功能外，还能在通信空闲时接收EGC信息。(一般配备该等级的设备)等级3：除了具备等级1的功能外，还能在正常通信时接收EGC信息。船站识别码=4+移动终端国家码+自识别码中国设备国家码为412。船站识别码为9位数。参考书P99三、C系统业务1、存储转发电报2、遇险报警和遇险优先等级电文3、EGC安全通信网四、C船站的组成1、数据终端设备DTE作用：对船站工作状态的操控。2、数据通讯设备DCE包括：外部安装设备EME和内部安装设备IME,外部安装设备EME
4、装在天线罩中。内部安装设备IME装在驾驶舱里。它是C船站的主机。第二章JUE-75A的操作使用一、设备组成1、外部安装设备2、内部安装设备3、数据终端设备4、读出打印机5、外接蜂鸣器6、遥控遇险按钮7、任选开关箱8、外接电源单元外部安装设备EME（天线）数据终端设备DTE内部安装设备IME读出打印机RoP（数据库）任选开关箱外接蜂鸣器GPS遥控遇险报警按钮注：DTE(dataterminalequipment即手提电脑，所有的操作都在这上面)JUE-75A(C)构造图二、开机和调用主菜单(一)开机步骤和本卷须知1、 开机的本卷须知1) 检查设备各局部的电缆连接是否正确完整。2) DTE的软盘驱
5、动器中应没有软盘。3) DTE的充电电池应电力充足。(通电后，DTE的电池指示灯应呈现绿色，说明充足)2、 开机步骤1) 闭合外接电源单元的电源开关。2) 闭合内部安装设备的电源开关。3) 闭合读出打印机的电源开关。4) 掀开数据终端设备DTE的盖板，闭合电源开关。3、 调用主菜单1) 在开机步骤完成后，将操作指令盘放入DTE的软驱中2) 键入A：后,按确认键。3) 键入指令：OPEDTE,按确认键。4) 约30秒后，DTE显示主菜单画面。ReadyRec(POR):Good-15Msgprint07-05-21-00:30(UTC)N24.34El18.05Course:227.0degSp
6、eed:14.8ktUPdate:07-05-10EsciMainmenuTransmitread-0utEditcall-LogDistressNcs/les-inforeceived-ModeegCTransmit:Totransmitmessages.read-Out:Toreadoutreceivedmessages.Edit:Toeditamessageortomanipulatefiles.call-Log:Todisplaythecall-history.Distress:Toinitiateadistressalert.Ncs/les-info:Todisplayorregis
7、terNCS/LESinformation.received-Mode:Tbselectreceivemode,INMARSAT-CorEGCreceiveonly.egC:TbselectEGCservicetype.MovethecursortotheitemyouwantwithNAVTEX信息类型的选择。4、 从DTE取出操作指令盘，换入文件存储盘。三、通信前的准备工作(一)入网登记只有进展入网登记，才能收发日常电文。船站入网后，入网洋区的网络协调站便会知道船站可以通信。网络协调站将该信息保存在Inmarsat-C系统的所有C移动终端运行状态的数据库中，同时与其他洋区的网络协调站和岸站
8、交换信息。这样，C系统所有岸站都能受理该入网船站的通信业务。C船站有2种入网方式：开机自动入网和人工入网。1、 开机自动入网P137完成开机步骤及调用主菜单后，船站寻找信号最强的网络协调站。此时屏幕左上角出现“TUNE”,5秒后，自动调谐在其公共TDM载波上，并发出入网申请(LOG-IN)0当左上角变为“READY时，表示入网成功。入网成功的显示：Ready Rec(POR): Good-1507-05-21-OO3O(UTC)2、 人工入网P138如果船站没有自动入网功能，或在不关机情况下进展了脱网操作，要恢目正常的通信状态,必须启用人工入网。1) 在主菜单画面，按Alt+U调出SETUP菜
9、单。2) 将光标下移，选择“Logininitiation,确认。3) 选择“YES”,确认。(二)洋区登记P138洋区登记也称强迫守听某洋区网络协调站公共信道。如果你船航行于多个洋区，应选择扫描所有洋区(ALL或NoNE)。这样，在船进入新洋区时，才能自动搜索新洋区的网络协调站信道并登记在该洋区。在海况恶劣时，为了保障人命安全，应登记在定时播发EGC安全信息的洋区上。操作：1) 在主菜单画面，左右移动光标到Ncs/les-info,确认。2) 光标下移到Preferredoceanregion,确认。3) 选择某个洋区(如：IOR),确认。此时，屏幕左上角出现SCAN”,表示正在扫描你确定的
10、洋区信号。当由“SCAN”变成READY时，表示登记完成。(IOR)即你登记的洋区。（三）接收模式的设置P147JUE-75A有两种接收模式：Inmarsat-C:选择该项，船站能进展正常的InmarSat-C业务通信。而且可以在通信空闲时，接收EGC信息。日常航行时选择该项。EGCreceiveonly:选择该项，船站自动脱网，只能连续接收EGC信息。除了遇险报警外,不能再进展日常的InmarSat-C业务通信。一般在海况恶劣时选择该项。本机操作：1、在主菜单画面，左右移动光标到ReCeiVeMOde,确认。2、移动光标选择其中之一，确认。（四）电文的处理1、编辑存储一份电传电文P138-1
11、39要通过陆地电传网络发电文给公司，应在editTelexfile中编辑电文。1）在主菜单画面，选择Edit.2）选择editTelexfile,确认。3）在光标处输入新电文的名称，（主名.TLX）确认。4）编辑内容：T0：收报单位名称和地址（识别码）FROM:发报人名称、地址、洋区、使用的发送设备COPY:其他收报人名称和地址（识别码）。TIME:发报的口期和时间（UTC）REF:具体收报人或部门TEXT:正文。SIGANATER:签名NNNN（完毕符）例如:TO：CHENGYISHIPPINGCOLTD.085923039CYFORM:MVYUJIA.441244098.POR.WITHI
12、NMARS/CTIME:MAY/21/20070030UTCREF:MANAGERWANG/DERENGINNETEXT:ETASHANGHAIPORT0230UTC.MYPOSITIONISN24.34El18.05.MASTERNNNN5）修改完毕（可按专用修改键F1-F5及FlO进展电文修改。）,按F9（SAVE&QUIT）存储退出。6）按FlO两次，返回主菜单画面。2、编辑存储一份电子邮件要通过陆地网络和数据交换网络发电文给公司，应在editASCIIfile中编辑电文。1）在主菜单画面，选择Edit.2）选择editASCIIfile,确认。3）在光标处输入新电文的名称，确认。4）编
13、辑内容:TO：收报方的电子邮件地址如：TO：USer或TO：USer（在北京站登记的用户名可以省略域名）发到互联网用户那么不可省略域名。如：TO：USer.多地址发送，各地址之间用逗号分割，地址超过一行不得按回车键，全部地址输完后才可以按回车键。FORM:发报人名称、地址、洋区、使用的发送设备COPY:其他收报人名称和地址（识别码）。TIME:发报的日期和时间IUTC）REF:具体收报人或部门TEXT:正文。SlGANATER:签名NNNN完毕符）例如:TO：QahlFORM:MVYUJlA.441244980.POR.WithINMARSCTIME:MAY/21/20070030UTCREF
14、:ManagerWang/DEPT.EnginneTEXT:ETASHANGHAIPORT0230UTC.MypositinisatN24.34El18.05.MASTERNNNN5）修改完毕（可按专用修改键FI-F5及FlO进展电文修改）,按F9（SAVE&QUIT）存储退出。6）按FlO两次，返回主菜单画面。3、调阅一份己存储的电文P140-1411）在主菜单画面，选择Edit.2)选择editTelexfile(或editASCIIfile),确认。3）上下移动光标选择要看的电文名称，确认。4）查看内容。5）阅读完毕，按F7（QUIT）或F9（SAVE&IQUIT）退出。6）按FlO两次，返回主菜单画面。4、打印一份己存储的电文P141-1421）在主菜单画面，选择Edit.2）选择editTelexfile（或editASCIIfile）,确认。3）上下移动光标选择要打印
