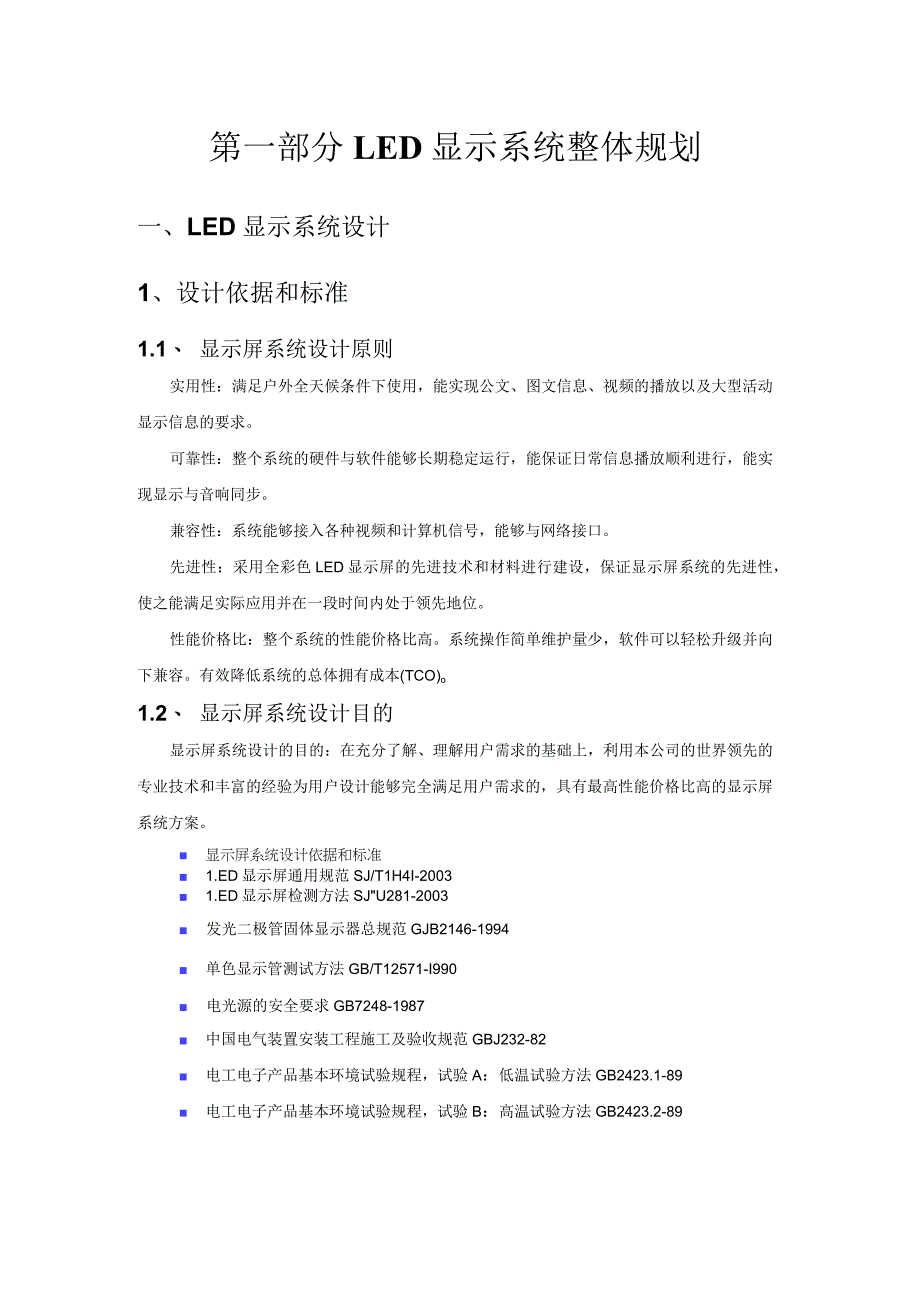

1、第一部分LED显示系统整体规划一、LED显示系统设计1、设计依据和标准1.1、 显示屏系统设计原则实用性：满足户外全天候条件下使用，能实现公文、图文信息、视频的播放以及大型活动显示信息的要求。可靠性：整个系统的硬件与软件能够长期稳定运行，能保证日常信息播放顺利进行，能实现显示与音响同步。兼容性：系统能够接入各种视频和计算机信号，能够与网络接口。先进性：采用全彩色LED显示屏的先进技术和材料进行建设，保证显示屏系统的先进性，使之能满足实际应用并在一段时间内处于领先地位。性能价格比：整个系统的性能价格比高。系统操作简单维护量少，软件可以轻松升级并向下兼容。有效降低系统的总体拥有成本(TCO)o1.
2、2、 显示屏系统设计目的显示屏系统设计的目的：在充分了解、理解用户需求的基础上，利用本公司的世界领先的专业技术和丰富的经验为用户设计能够完全满足用户需求的，具有最高性能价格比高的显示屏系统方案。 显示屏系统设计依据和标准 1.ED显示屏通用规范SJ/T1H4I-2003 1.ED显示屏检测方法SJU281-2003 发光二极管固体显示器总规范GJB2146-1994 单色显示管测试方法GB/T12571-I990 电光源的安全要求GB7248-1987 中国电气装置安装工程施工及验收规范GBJ232-82 电工电子产品基本环境试验规程，试验A：低温试验方法GB2423.1-89 电工电子产品基

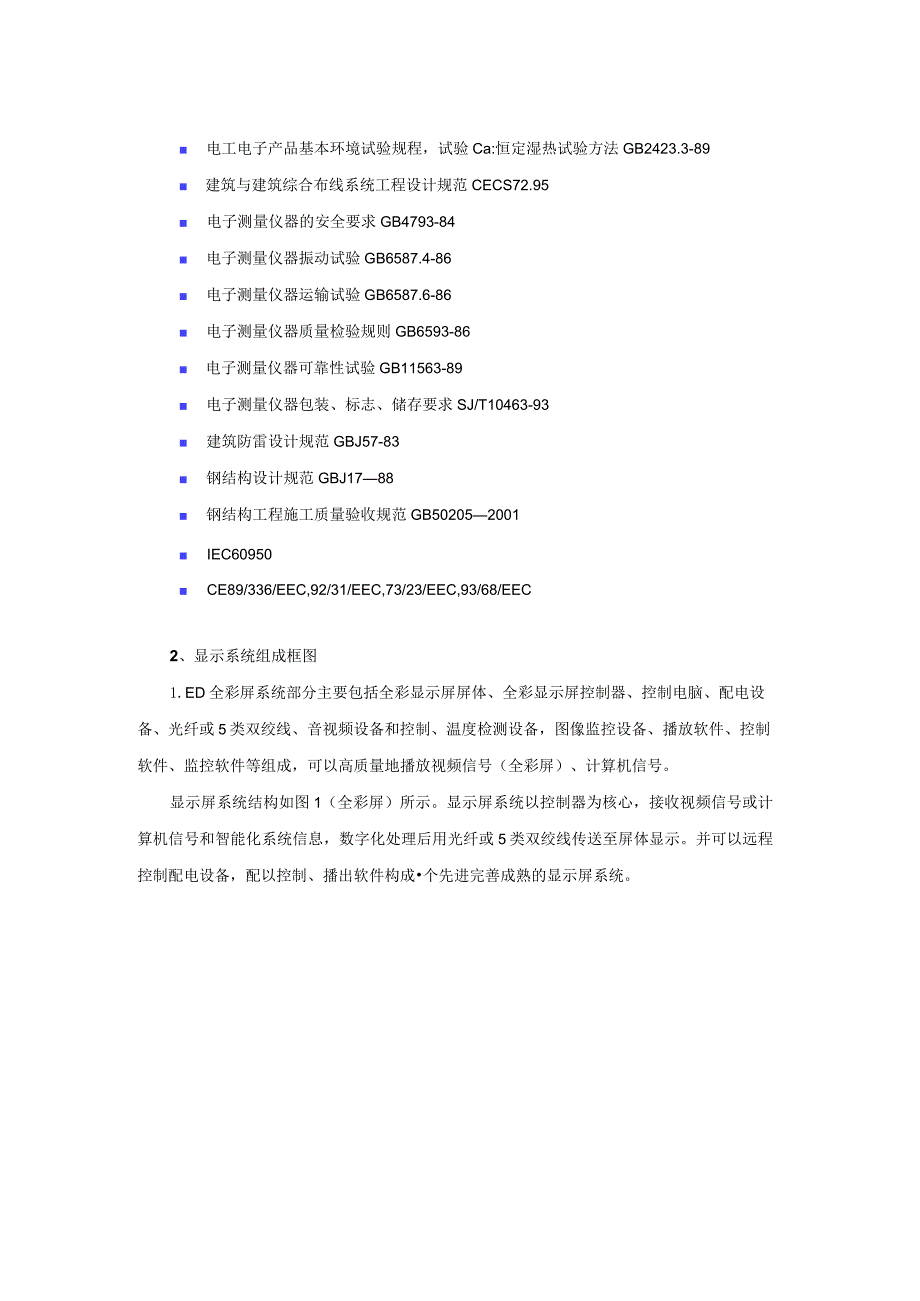

3、本环境试验规程，试验B：高温试验方法GB2423.2-89 电工电子产品基本环境试验规程，试验Ca:恒定湿热试验方法GB2423.3-89 建筑与建筑综合布线系统工程设计规范CECS72.95 电子测量仪器的安全要求GB4793-84 电子测量仪器振动试验GB6587.4-86 电子测量仪器运输试验GB6587.6-86 电子测量仪器质量检验规则GB6593-86 电子测量仪器可靠性试验GB11563-89 电子测量仪器包装、标志、储存要求SJ/T10463-93 建筑防雷设计规范GBJ57-83 钢结构设计规范GBJ1788 钢结构工程施工质量验收规范GB502052001 IEC60950
4、 CE89/336/EEC,92/31/EEC,73/23/EEC,93/68/EEC2、显示系统组成框图1.ED全彩屏系统部分主要包括全彩显示屏屏体、全彩显示屏控制器、控制电脑、配电设备、光纤或5类双绞线、音视频设备和控制、温度检测设备，图像监控设备、播放软件、控制软件、监控软件等组成，可以高质量地播放视频信号（全彩屏）、计算机信号。显示屏系统结构如图1（全彩屏）所示。显示屏系统以控制器为核心，接收视频信号或计算机信号和智能化系统信息，数字化处理后用光纤或5类双绞线传送至屏体显示。并可以远程控制配电设备，配以控制、播出软件构成个先进完善成熟的显示屏系统。卫星电视节目闭路电视节目录像机DVD影

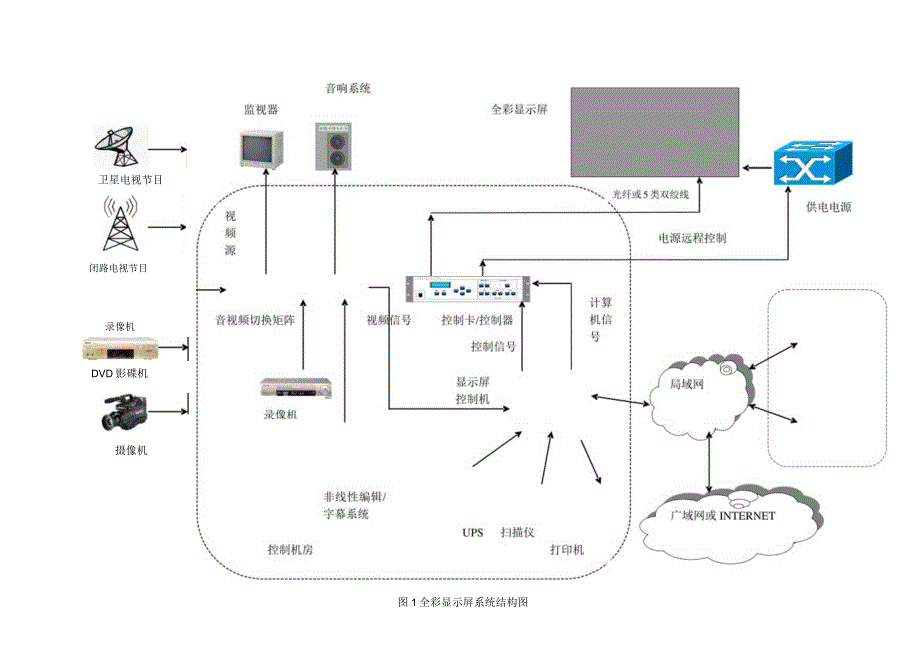

5、碟机摄像机图1全彩显示屏系统结构图3、显示系统工作原理3.1 显示屏屏体显示屏屏体由许多显示单元组成。屏体可以根据不同的尺寸要求进行横向和纵向的单元组合而成。显示屏接受从光纤或5类双绞线传输的控制器输出的全数字信号，进行解码并显示。显示单元安装有LED发光模组，驱动部分、开关电源、散热风扇等。3.2 显示屏控制器显示屏控制器是大屏幕处理信息的核心设备。显示屏控制器可以直接接受视频信号或计算机信号，进行信号解码、转换、处理、运算、编码、数字化传输，向显示屏屏体输出显示信号。在控制器或计算机上直接可以调节显示屏的亮度等显示屏参数。控制器的具体功能和使用的先进技术请见后文具体说明。3.3 显示屏工作
6、计算机显示屏工作机可以向屏控制器输出计算机信号。显示屏显示计算机信号时，显示屏上的像素与显示屏工作计算机显示器相应区域上的像素一一对应，直接映射。运行显示屏控制软件，显示屏工作计算机通过控制端口可以对全彩屏控制器进行显示屏的各项参数调节和操作。3.4 光纤或5类双绞线显示屏系统的信号传输载体。光纤或5类双绞线，不但提高了信号的传输距离，而且，在提高了信噪比的同时，减少了前后级之间的相互影响，使得整个控制系统布线简练、美观；可靠性高；抗干扰性强；易于安装维护。3.5 配电设备配电设备为显示屏的运行提供了电力。配电设备采用交流三相五线制。可以在控制室远程控制配电设备，开关显示屏。3.6 音视频设备
7、为显示屏提供视频源和音频源。利用视频编辑设备可以对视频信号进行编辑。3.7 系统软件系统软件即显示屏播放放软件。计算机操作系统使用WIND0WS982000XPo功能包括进行显示屏控制参数（亮度、对比度、色温调节，屏幕冻结、电源远程开关等）调整和计算机及视频信号的播放。4、控制设备选型4.1 全彩屏显示控制系统编号名称单位数量说明1显示屏控制计算机台1配DVl显卡、声卡、视频采集卡2Led显示屏控制器套1PCl接口，通讯接口光纤和超6类双绞线可选4.1.1 显示控制计算机主机为一台通用计算机。显示控制计算机的输出信号作为视频通道处理板的输入信号之一。该系统另外配置了一块高性能声卡，可通过音响系
8、统播放电脑音频节目。5.1.2Led显示控制器接收计算机显示信号转换成LED显示屏所需数字信号。4.2控制软件选型编号名称单位数量配置说明1显示播放软件套1中文界面，集多媒体信息播放、编辑和屏体控制于体5、配电设计配电系统完成整个显示屏系统的供电分配，包括：风机回路，控制柜回路，控制电源回路，显示屏回路。另外，配电柜还可以实现远控或本控功能选择，既可以控制室远控，也可以在屏体上检修时本控。我公司的配电设备如配电箱等，都由专业厂家根据我们的实际需求定制而成。布放配电电缆都按照规定保护系数选用。可以保证系统长期稳定可靠地运行。显示屏系统采用交流380V三相供电（三相五线制供电），工作电压交流220
9、V。总功耗为各部分功耗之和。6、显示屏结构设计（1）每个显示单元采用后维护的方式，从后面进行安装，结构简洁，便于维护。（2）屏周（边框）装饰设计、选材、制作上除保护屏功能外，尽量最大限度考虑了屏周本身的美感，力图达到景观的效果。与环境有机融为一体。7、控制系统功能显示屏系统是一个集视频技术、计算机及网络技术、超大规模集成电路等技术综合应用于一体的大型电子平板显示器。具有多媒体、多输入、可实时显示高速变化的数据信息，主要可实现以下功能。7.1 视频图像显示功能可以在全彩显示屏上播放全彩视频图像。利用我公司的纯视频处理技术可以宜接播放有线电视及卫星电视、摄像机、影碟机、录像机等视频信号；实现现场实
10、时转播。具有可以播放视频画面上叠加文字信息，全景、特写、慢镜头、特技等效果的实时编辑和播放的功能（需要配置非线性视频编辑系统和字幕机的支持）。在系统设计中，配备有多路音视频切换器，可实现与摄像机连通实现实况转播。 与广播电视卫星无线网和有线网相连，可以接收电视节目。 与视频播放设备相连，如：LD、VCD、DVD、VHS、BT-SP等，可以播放各类电影、电视剧、记录片、录像（NTSC、PAL、SECAM等电视制式）等等。 与场地音响（功放、扬声器等）配合，可广泛服务于大型集会、文艺表演、新产品广告展示等等。 通过与背景音响系统连接可以实现声像同步。7.2 计算机信息显示功能在系统设计中配有一台用
11、于可对各类文字信息、图片信息等进行编辑制作的计算机，可实现： 显示各种计算机文字、表格、图形、图像等（包括BMP、JPG、GlF等格式）； 播放二、三维计算机动画等（包括AVI、MPG、SWF等格式）；在该计算机内安装一块以太网网卡，用网线与网卡与LAN的HUB/Switch相连，即可实现与局域网（或比赛网络或INTERNET）的互联，实现远程控制，显示屏远程播放信息内容，通过网络下载、播放网络信息。 对所需要显示的信息进行文字编辑，如：字型、字体、大小等，特技效果编辑，如：左拉、右拉、百页窗、上推、下推、旋转、缩小、放大、滚动、精彩镜头回放、暂停、慢动作等，以及播放文件的整体编辑。有临时信息
12、插播功能。7.3 显示屏参数设置 输入信号接口的选择。即VideO,S-Video,VGA选择。 输入信号的亮度、饱和度、对比度、图像位置等参数的设置； 屏体亮度多级可调，而不损失灰度等级。 屏体色度多级可调，保证显示屏的白平衡。 屏体显示图象位置的调节。7.4 播放软件的功能采用标准的WlNDOlVS图形人机界面，界面直观、生动，操作简便，为用户快速操作实现各项功能提供可能。主要完成对显示屏的控制和各类文字、图形的编辑制作。 可选择被编辑信息的字体（符合国标字库）。 可选择被编辑信息的字体大小。 可以设置被播放文件的时间、顺序、间隔等等。 可以设置被播放文件的特技播出方式，即百叶窗、放大进入
13、、左移入、右移入、上移、下移、马赛克、淡进淡出、扫描线进入、展开进入、收缩退出、缩小退出、擦除退出等数十种特技效果。 可以对被播放文件的添加、删除、修改、调整等编辑。 支持的文件格式类型。静态图片支持BMP/JPG/GIF/PNG格式。静态文本支持TXT文本格式。动态视频MPEG,MlV,AVIo2D、3D动画AnimationGIF,FLC、SWFo 可以预先设置播放节目单，按照节目单顺序设置成循环播放节目，已实现无人操作的目的。二、显示系统安全保证措施1、高强度结构设计采用高强度铝合金结构设计，高标准的设计要求，使显示屏在使用过程中牢固可靠。2、防潮湿、防尘、防腐蚀、阻燃、抗震、防撞击、防
14、工业干扰设计3、过流、短路、断路、过压、欠压、雷击等保护措施屏体电源具备过流、短路、过热、过压保护，配电柜也可设计了过流、短路、断路、过压、欠压、雷击等保护措施，整个屏体进行接地防雷处理。防雷电措施：配电系统中的设备、显示屏屏体及控制设备保护地线均与周边的建筑接地线系统可靠连接（要求对大地的电阻小于4欧姆）。电网防雷依靠大楼本身的配电系统安装国家标准的防雷设备解决。4、防病毒措施控制室PC配备杀毒软件和防火墙，防止网络病毒的破坏。5、温度检测和设备监视每个单元/单元有温度检测装置，其温度状况可以由上位机查询掌控，当温度超过设定的门限时，还会报警显示，提示管理人员紧急处理。每个屏设置监视装置，进
15、行图像监控，以便管理人员随时了解设备安全状况。（注：该功能属可选项，需要该功能需特别说明）第二部分LED显示产品质量保证措施一、产品可靠性设计1、显示部件防潮、防腐、防尘处理作为显示屏这一高科技电子产品，要能经受住户外的各种环境条件需求。而模组化结构的设计初衷就是使显示屏在结构和工艺上能进行完善的各种防护处理。模组能保证整个屏体正面的密封性和一致性，在产品设计、生产工艺上重点采取了以下措施：模组背面的电路及其驱动电路均涂刷三防漆，其作用：防尘、防静电。解决了大气水分、雾气及其它不利环境因素对模组的影响。电路板严格经过“三防”处理，使整个电路系统具有良好的防水、防腐性能，能够在潮湿、沿海地区及特殊的环境保证正常的工作。2、宽温、高可靠性器件、部件选择显示屏系统在设计时充分考虑到显示屏的使用环境和使用的各种情况，我们对显示屏使用的设备和器件均选择较高等级
