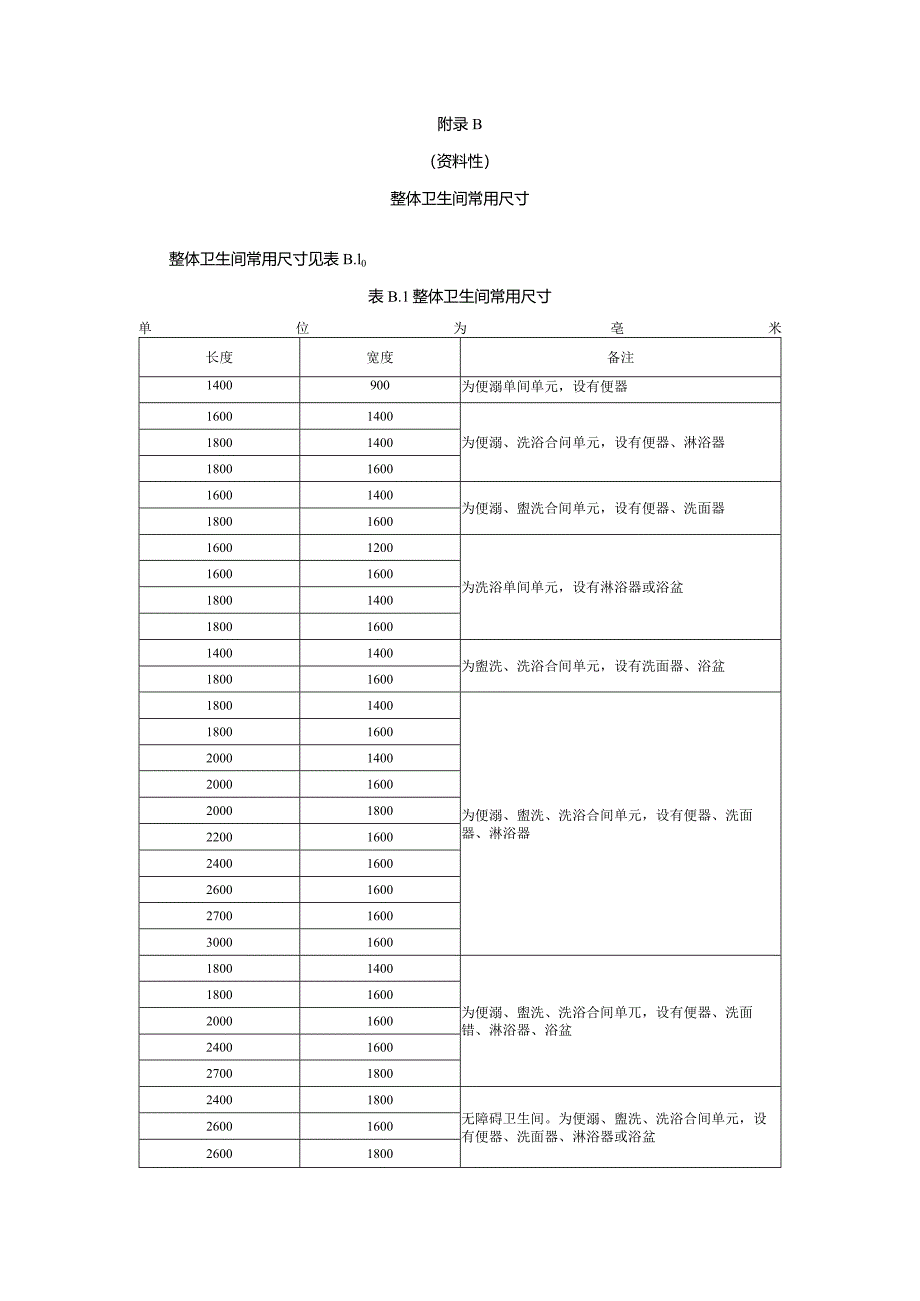

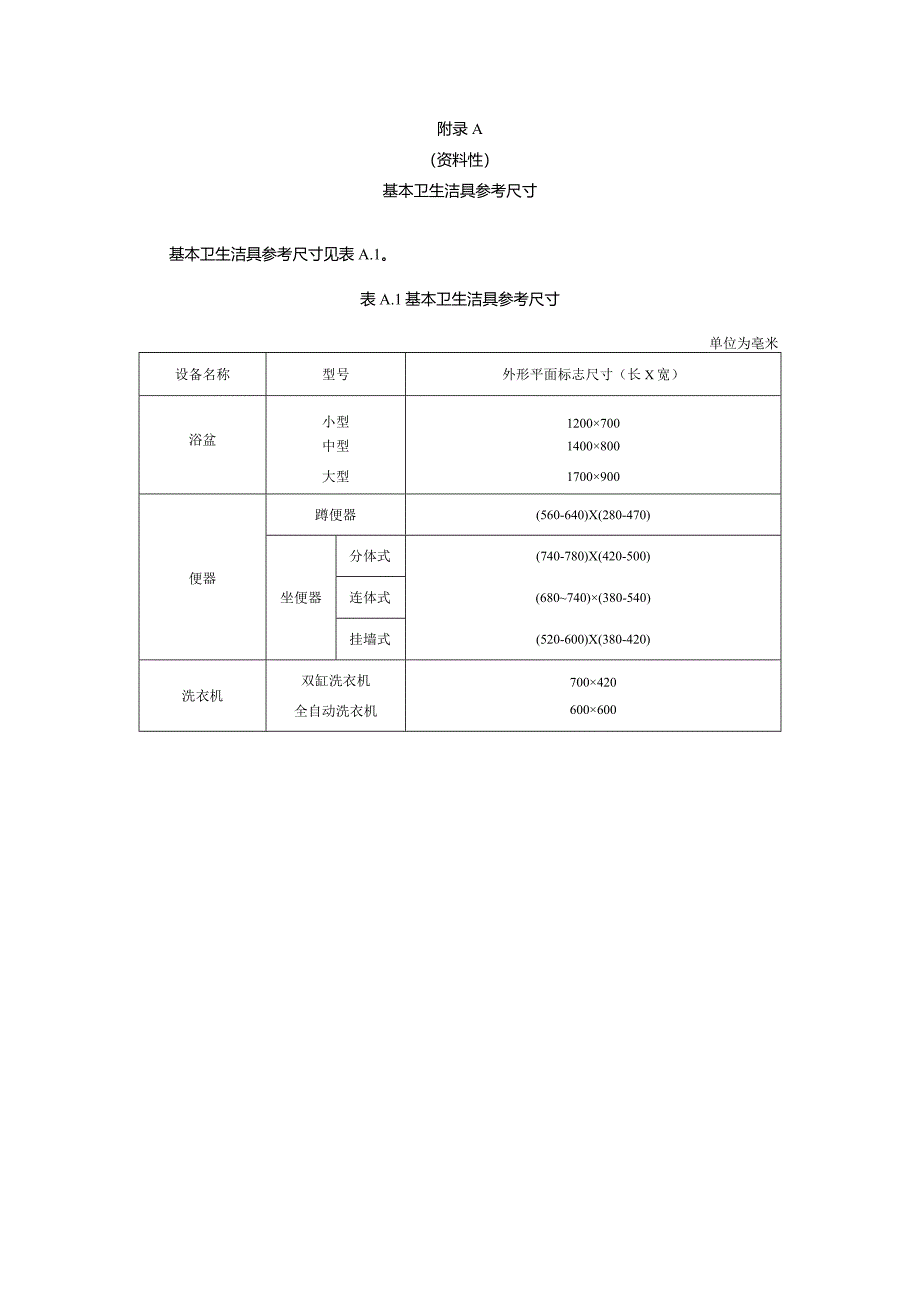

1、附录A（资料性）基本卫生洁具参考尺寸基本卫生洁具参考尺寸见表A.1。表A.1基本卫生洁具参考尺寸单位为亳米设备名称型号外形平面标志尺寸（长X宽）小型1200700浴盆中型1400800大型1700900蹲便器(560-640)X(280-470)便器分体式(740-780)X(420-500)坐便器连体式(680740)(380-540)挂墙式(520-600)X(380-420)洗衣机双缸洗衣机全自动洗衣机700420600600附录B（资料性）整体卫生间常用尺寸整体卫生间常用尺寸见表B.l0表B.1整体卫生间常用尺寸单位为亳米长度宽度备注1400900为便溺单间单元，设有便器1600140
2、0为便溺、洗浴合问单元，设有便器、淋浴器180014001800160016001400为便溺、盥洗合间单元，设有便器、洗面器1800160016001200为洗浴单间单元，设有淋浴器或浴盆16001600180014001800160014001400为盥洗、洗浴合间单元，设有洗面器、浴盆1800160018001400为便溺、盥洗、洗浴合间单元，设有便器、洗面器、淋浴器18001600200014002000160020001800220016002400160026001600270016003000160018001400为便溺、盥洗、洗浴合间单兀，设有便器、洗面错、淋浴器、浴盆180
3、0160020001600240016002700180024001800无障碍卫生间。为便溺、盥洗、洗浴合间单元，设有便器、洗面器、淋浴器或浴盆2600160026001800附录C（资料性）住宅卫生间典型平面布置示例住宅卫生间典型平面布置示例见图C.1图C.6。单位为亳米1800图C 1设三件洁具（淋浴器）卫生间平面示例图C.2设三件洁具（浴盆）卫生间平面示例1800图C.3设便器、洗浴器二件洁具卫生间平面示例. 1600 .图C.4设便器、洗面器二件洁具卫生间平面示例图C.5单设便器卫生间平面示例图C 6设三件洁具的无障碍卫生间平面示例附录D（资料性）无障碍卫生间设施安装参考位置及尺寸无
4、障碍卫生间设施安装参考位置及尺寸见表D.1。表D.1无障碍卫生间设施安装参考位置及尺寸序号设施设施配件位置及参考尺寸1无障碍坐便器（如图D.1）坐便器（宜设靠背）坐便渊高度为450mm10mm,中心线距侧墙宜为450mmL形安全抓杆水平部分距坐便器上沿宜为25Omln350mm,长度不应小于700nun,竖向部分距坐便器前端宜为15Omm250mm,顶部距地面宜为L40mL60mo与墙面净距不应小于40mm上翻式安全抓杆上杆距坐便器上沿宜为25Omm350mm,长度不应小于70OnInh宜长出坐便器前沿100mm,平面位置距坐便器中心线宜为375mm水箱冲水装置（宜设自动冲水）位于坐便器水箱上
5、时在轮椅靠近坐便器侧，单独设置时宜设于L形抓杆一侧墙面手纸盒坐便器侧前方2无障碍洗面器洗面盆台面高度不应大于80Onin1,下部应留出宽不小于750mm、不小于高650mm、距地面高度250mm范围内进深不小于450mm、其他部分不小于25Onlm的容膝容脚空间：洗面器前应有UOommX80Omm乘坐轮椅者使用空间杠杆式水龙头或感应水龙头中心距墙不应小于550un镜子安装于洗面盆上方，反光面底端距地面高度不应大于1.OOm安全抓杆与洗面器两侧和前缘净距不应小于40mm3无障碍淋浴间淋浴空间不应小于1.20ml.10m,应方便乘轮椅者进出和使用淋浴座台或淋浴座椅高度400mm450mm,深度40
6、0mm-500mm宽度500550mmL形安全抓杆水平部分距地宜为70Omin750mm,长度不应小于700mm,垂直部分设置在淋浴座椅前端，顶部距地宜为1.40m1.60m,与墙面净距不应小于40mm恒温杠杆式淋浴开关距地高度不应大于1.00m,手持花洒支架高度不应大于1.20m,软管长度不应小于1.50m浴帘无障碍盆浴间浴盆、坐台方便进入和使用的坐台高度距地不应大于450r三,宽度不应小于400mm安全抓杆沿浴盆长边和洗浴坐台旁设置，与墙面净距不应小于40mm恒温杠杆式水龙头4低位设施低位挂衣钩、低位毛巾架、低位置物架距地高度不应大于1.20m5紧急呼叫装置呼叫按钮坐便器附近、洗面盆侧、洗浴单元等易发生跌倒风险处坐姿和跌倒在地面上均能使用，高位距地宜为0.85m1.10m,低位距地宜为20Omm6手动推拉门或外开平开门门净宽门净宽不应小于900mm、既有住宅改造门净宽不应小于800mm门把手门扇外侧和里侧均应设置，并保证单手握拳操作，操作部分距地面宜为0.85mLOOm内外地面高差门口高差不应大于15mm,并应以斜面过渡，斜面的纵向坡度不应大于1：10单位为亳米标引序号说明：1紧急呼叫装置；2L形安全抓杆；3一一上翻式安全抓杆;4一一坐便器。图D.1无障碍坐便器设施安装示意图
