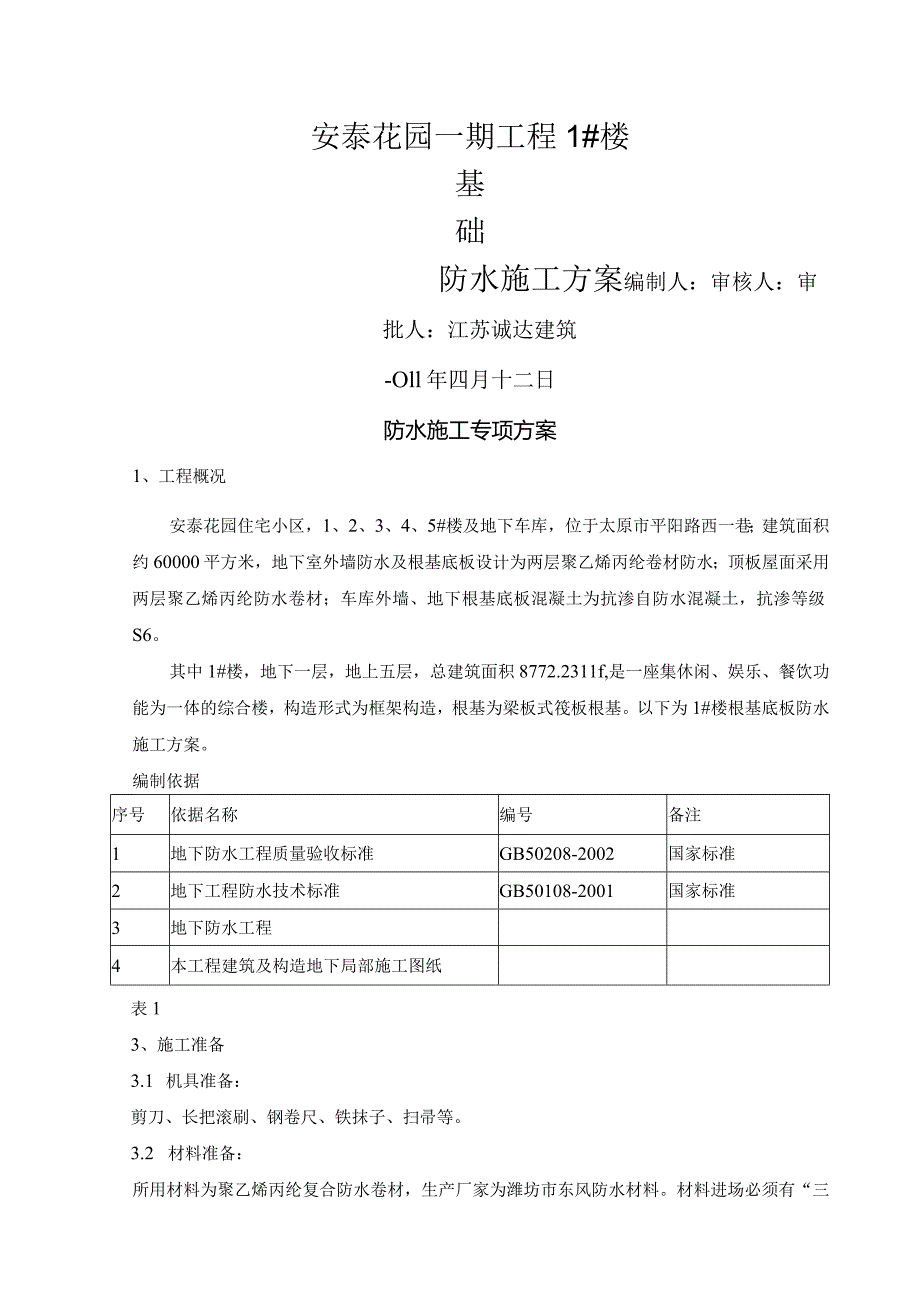

1、安泰花园一期工程1#楼基础防水施工方案编制人：审核人：审批人：江苏诚达建筑-Oll年四月十二日防水施工专项方案1、工程概况安泰花园住宅小区，1、2、3、4、5#楼及地下车库，位于太原市平阳路西一巷；建筑面积约60000平方米，地下室外墙防水及根基底板设计为两层聚乙烯丙纶卷材防水；顶板屋面采用两层聚乙烯丙纶防水卷材；车库外墙、地下根基底板混凝土为抗渗自防水混凝土，抗渗等级S6。其中1#楼，地下一层，地上五层，总建筑面积8772.2311f,是一座集休闲、娱乐、餐饮功能为一体的综合楼，构造形式为框架构造，根基为梁板式筏板根基。以下为1#楼根基底板防水施工方案。编制依据序号依据名称编号备注1地下防水

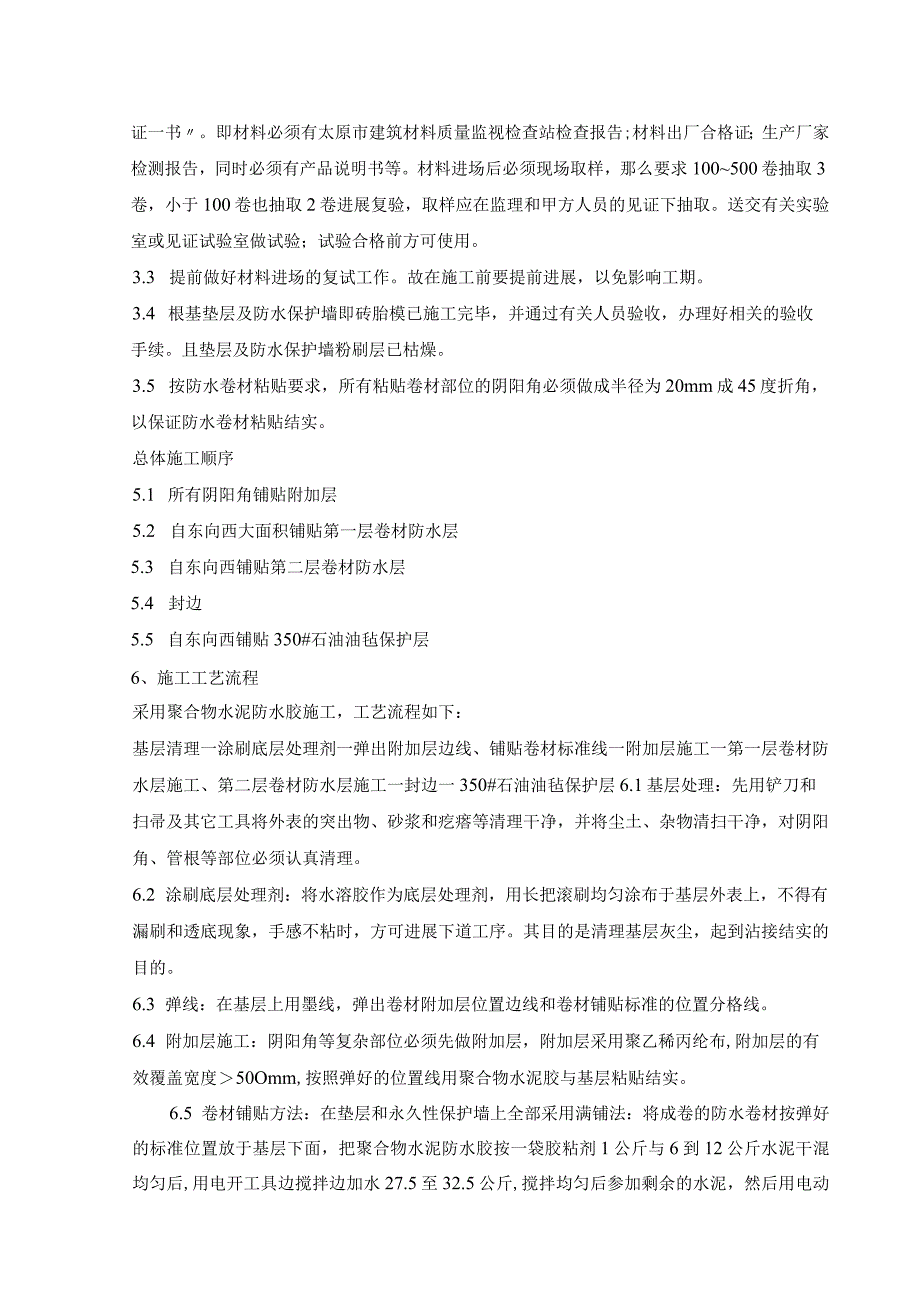

2、工程质量验收标准GB50208-2002国家标准2地下工程防水技术标准GB50108-2001国家标准3地下防水工程4本工程建筑及构造地下局部施工图纸表13、施工准备3.1 机具准备：剪刀、长把滚刷、钢卷尺、铁抹子、扫帚等。3.2 材料准备：所用材料为聚乙烯丙纶复合防水卷材，生产厂家为潍坊市东风防水材料。材料进场必须有“三证一书。即材料必须有太原市建筑材料质量监视检查站检查报告;材料出厂合格证；生产厂家检测报告，同时必须有产品说明书等。材料进场后必须现场取样，那么要求100500卷抽取3卷，小于100卷也抽取2卷进展复验，取样应在监理和甲方人员的见证下抽取。送交有关实验室或见证试验室做试验；试
3、验合格前方可使用。3.3 提前做好材料进场的复试工作。故在施工前要提前进展，以免影响工期。3.4 根基垫层及防水保护墙即砖胎模已施工完毕，并通过有关人员验收，办理好相关的验收手续。且垫层及防水保护墙粉刷层已枯燥。3.5 按防水卷材粘贴要求，所有粘贴卷材部位的阴阳角必须做成半径为20mm成45度折角，以保证防水卷材粘贴结实。总体施工顺序5.1 所有阴阳角铺贴附加层5.2 自东向西大面积铺贴第一层卷材防水层5.3 自东向西铺贴第二层卷材防水层5.4 封边5.5 自东向西铺贴350#石油油毡保护层6、施工工艺流程采用聚合物水泥防水胶施工，工艺流程如下：基层清理一涂刷底层处理剂一弹出附加层边线、铺贴卷
4、材标准线一附加层施工一第一层卷材防水层施工、第二层卷材防水层施工一封边一350#石油油毡保护层6.1基层处理：先用铲刀和扫帚及其它工具将外表的突出物、砂浆和疙瘩等清理干净，并将尘土、杂物清扫干净，对阴阳角、管根等部位必须认真清理。6.2 涂刷底层处理剂：将水溶胶作为底层处理剂，用长把滚刷均匀涂布于基层外表上，不得有漏刷和透底现象，手感不粘时，方可进展下道工序。其目的是清理基层灰尘，起到沾接结实的目的。6.3 弹线：在基层上用墨线，弹出卷材附加层位置边线和卷材铺贴标准的位置分格线。6.4 附加层施工：阴阳角等复杂部位必须先做附加层，附加层采用聚乙稀丙纶布,附加层的有效覆盖宽度50Omm,按照弹好

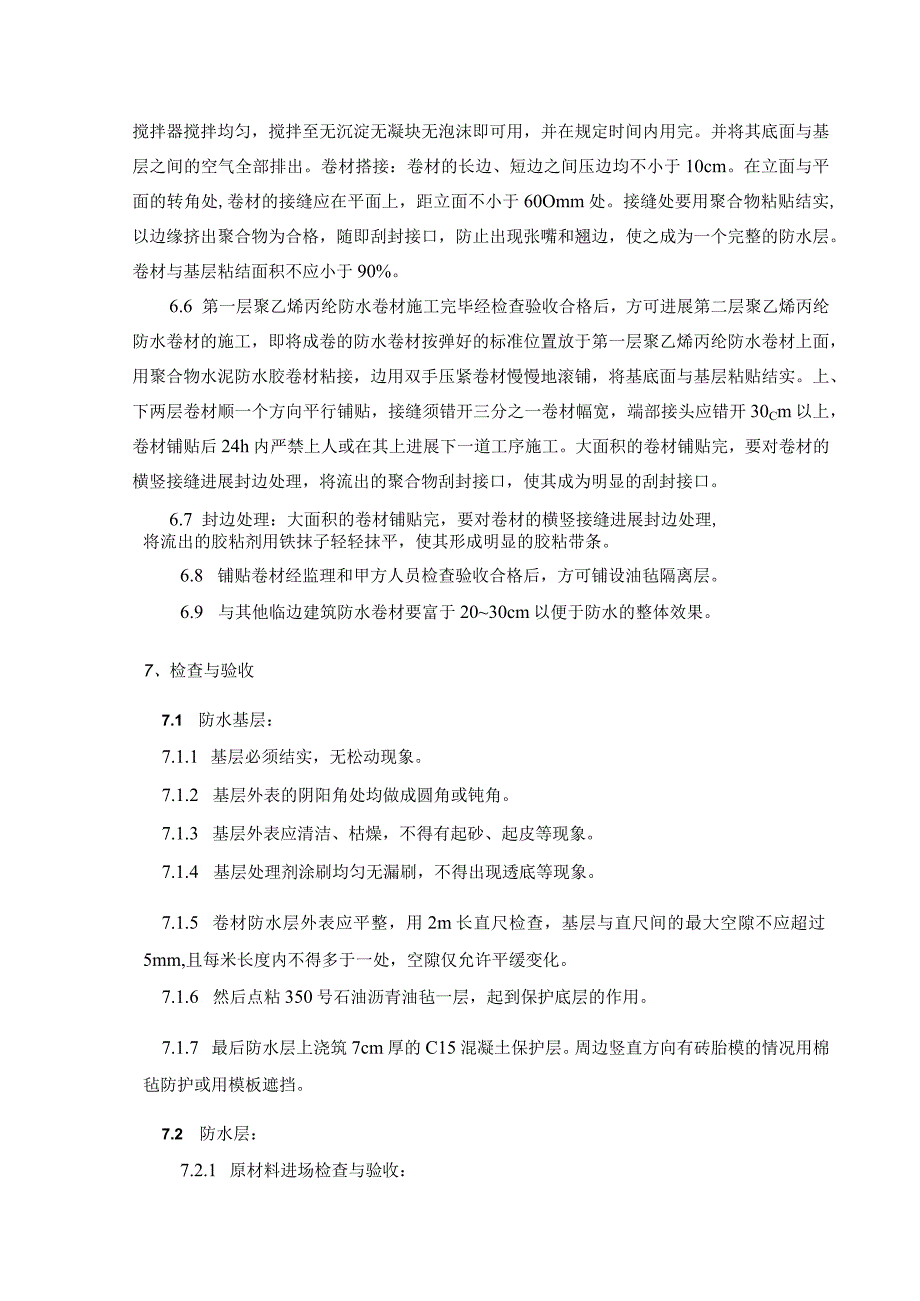

5、的位置线用聚合物水泥胶与基层粘贴结实。6.5 卷材铺贴方法：在垫层和永久性保护墙上全部采用满铺法：将成卷的防水卷材按弹好的标准位置放于基层下面，把聚合物水泥防水胶按一袋胶粘剂1公斤与6到12公斤水泥干混均匀后,用电开工具边搅拌边加水27.5至32.5公斤,搅拌均匀后参加剩余的水泥，然后用电动搅拌器搅拌均匀，搅拌至无沉淀无凝块无泡沫即可用，并在规定时间内用完。并将其底面与基层之间的空气全部排出。卷材搭接：卷材的长边、短边之间压边均不小于10cm。在立面与平面的转角处,卷材的接缝应在平面上，距立面不小于60Omm处。接缝处要用聚合物粘贴结实,以边缘挤出聚合物为合格，随即刮封接口，防止出现张嘴和翘边
6、，使之成为一个完整的防水层。卷材与基层粘结面积不应小于90%。6.6 第一层聚乙烯丙纶防水卷材施工完毕经检查验收合格后，方可进展第二层聚乙烯丙纶防水卷材的施工，即将成卷的防水卷材按弹好的标准位置放于第一层聚乙烯丙纶防水卷材上面，用聚合物水泥防水胶卷材粘接，边用双手压紧卷材慢慢地滚铺，将基底面与基层粘贴结实。上、下两层卷材顺一个方向平行铺贴，接缝须错开三分之一卷材幅宽，端部接头应错开30Cm以上，卷材铺贴后24h内严禁上人或在其上进展下一道工序施工。大面积的卷材铺贴完，要对卷材的横竖接缝进展封边处理，将流出的聚合物刮封接口，使其成为明显的刮封接口。6.7 封边处理：大面积的卷材铺贴完，要对卷材的
7、横竖接缝进展封边处理,将流出的胶粘剂用铁抹子轻轻抹平，使其形成明显的胶粘带条。6.8 铺贴卷材经监理和甲方人员检查验收合格后，方可铺设油毡隔离层。6.9 与其他临边建筑防水卷材要富于2030cm以便于防水的整体效果。7、检查与验收7.1 防水基层：7.1.1 基层必须结实，无松动现象。7.1.2 基层外表的阴阳角处均做成圆角或钝角。7.1.3 基层外表应清洁、枯燥，不得有起砂、起皮等现象。7.1.4 基层处理剂涂刷均匀无漏刷，不得出现透底等现象。7.1.5 卷材防水层外表应平整，用2m长直尺检查，基层与直尺间的最大空隙不应超过5mm,且每米长度内不得多于一处，空隙仅允许平缓变化。7.1.6 然
8、后点粘350号石油沥青油毡一层，起到保护底层的作用。7.1.7 最后防水层上浇筑7cm厚的C15混凝土保护层。周边竖直方向有砖胎模的情况用棉毡防护或用模板遮挡。7.2 防水层：7.2.1 原材料进场检查与验收：1）原材进场必须有“三证一书”、并现场进展抽样检查验收，验收内容包括规格、外观质量检验和物理性能试验。假设材料分批进场，那么要求100-500卷抽取3卷，小于100卷也抽取2卷进展复验，胶粘剂每5t为一批，缺乏5t按一批抽样，水泥根据现场总数量随机抽取，取样应在监理和甲方的见证下抽取。2）规格、外观质量检查：按要求抽样取卷材试样，开卷进展检查，全部指标到达标准规格即为合格。其中有一项指标
9、达不到要求应在受检产品中加倍取样复验，全部到达标准规定即为合格。复验时有一项指标不合格，那么认为该产品外观不合格。外观质量检查标准见下表：卷材外观质量检查工程表2序号项目外观质量要求1断裂、皱折、孔洞、剥离不允许2边缘不整齐、不均匀无明显差异3胎体未浸透、露胎不允许4涂盖不均匀不允许3）物理性能实验：外观检查合格后，将取样的卷材切除距外层卷头2.5m后，顺纵向取全幅卷材宽度两块送试验室，进展拉伸性能、耐热度、柔度、和不透水性试验。7.2.2 施工验收：1）卷材铺贴方法和搭接、收头符合施工标准规定，粘贴结实，连接严密，不得有损伤、皱折、翘边及鼓泡等缺陷。卷材粘结面积不应小于90%。2）卷材搭接宽
10、度的允许偏差为IOmm08、保证措施8.1 质量保证措施：8.1.1 按施工组织设计中的质量保证体系运作程序和检查制度，严格进展事前预防、过程控制。8.1.2 防水专业施工队成立现场质量保证机构，由防水公司工程经理、施工质量员、技术安全员组成。8.1.3 每道工序施工前，责任工长应向施工班组做好技术交底，并明确操作方法和质量标准。施工人员应持有建设行政主管部门或其指定单位颁发的执业资格证书。8.1.4 每道工序施工过程中管理人员应进展过程监视，施工完后由专职质量检查员、监理进展检查验收合格后，方可进展下道工序。8.1.5 质量通病的预防与控制8.1.6 1,应铺压严实，将空气排除干净，使卷材粘
11、贴结实；8.1.7 时，胶粘剂涂刷应均匀，不露底，不堆积，控制胶粘剂涂刷与卷材铺贴的间隔时间，粘合时不得用力拉伸卷材，8.1.8 管道等细部卷材附加层，裁剪时应与构造形状相符合，并粘贴压实、严密。8.2 成品保护措施1防水基层作好后应做好保护工作，底板垫层强度未到达1.2MPa前制止上o2基层验收后，除防水器具和材料外其他制止入内，防止磕碰基层。底油涂刷前严禁上人。3由于防水工程的特殊性，既要加强施工过程的质量控制；又要加强成品的控制；已铺好的卷材防水层，应及时保护措施，不得受尖物的刺碰，以免损伤防水层。4阴阳角、管根等防水层，不得损伤变形。5防水层验收合格后，要派专人看护，作好书面交底，责任
12、到人。6所有铺好的防水层上，严禁穿钉鞋的人员进入施工现场，不得堆放防水以外的材料、设备；严禁凿眼打洞。7在作防水保护层时，手推车等硬物必须加软保护，尽量使用平锹，推手推车时，防水层上必须有可靠的铺垫物。8防水施工前应认真听取气象报告，在天气晴好时抓紧时间施工，雨天或五级风沙天暂停施工，以免外表出现缺陷。9底板、外墙钢筋绑扎时应注意不应碰撞防水保护墙，防止穿破保护层损坏防水层。防止施工过程电焊，机戒意外填坏卷材。8.3 安全保证措施：8.3.1 严格按照施工组织设计安全保证体系程序运作和检查制度进展检查，事前预防、过程监视。责任工长在防水施工前，先对工人进展防火安全技术交底并落实到班组。8.3.2 防水材料库房应通风良好，严禁烟火。8.3.3 动用临电设备必须经过工程电工同意，并由电工实施运行,完好前方可使用。施工组织设计（方案）报审表工程名称：*一期工程编号：004致：山西恒泰建设监理（监理单位）我方已根据施工合同的有关规定完成了安泰花园一期工程1#楼根基防水组织设计（方案）的编制,并经我单位上级技术负责人审查批准，请予以审查。附：安泰花园一期工程1#楼根基防水施工方案承包单位（章）：江苏诚达建筑项目经理：日期：2009年4月12日专业监理工程师审查意见：专业监理工程师：期：总监理工程师审核意见：工程监理机构：山西恒泰建设监理总监理工程师：期：
