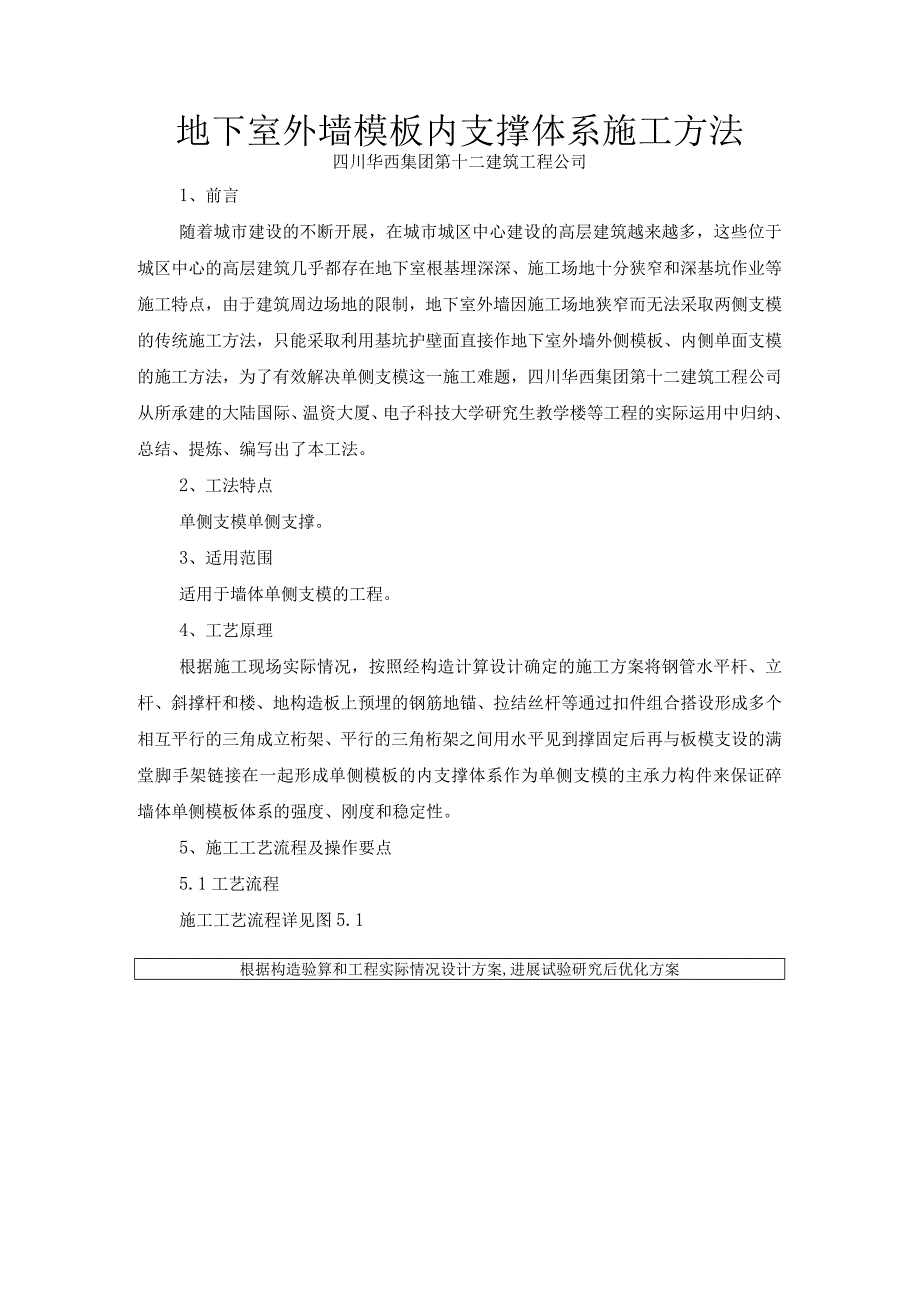

1、地下室外墙模板内支撑体系施工方法四川华西集团第十二建筑工程公司1、前言随着城市建设的不断开展，在城市城区中心建设的高层建筑越来越多，这些位于城区中心的高层建筑几乎都存在地下室根基埋深深、施工场地十分狭窄和深基坑作业等施工特点，由于建筑周边场地的限制，地下室外墙因施工场地狭窄而无法采取两侧支模的传统施工方法，只能采取利用基坑护壁面直接作地下室外墙外侧模板、内侧单面支模的施工方法，为了有效解决单侧支模这一施工难题，四川华西集团第十二建筑工程公司从所承建的大陆国际、温资大厦、电子科技大学研究生教学楼等工程的实际运用中归纳、总结、提炼、编写出了本工法。2、工法特点单侧支模单侧支撑。3、适用范围适用于墙

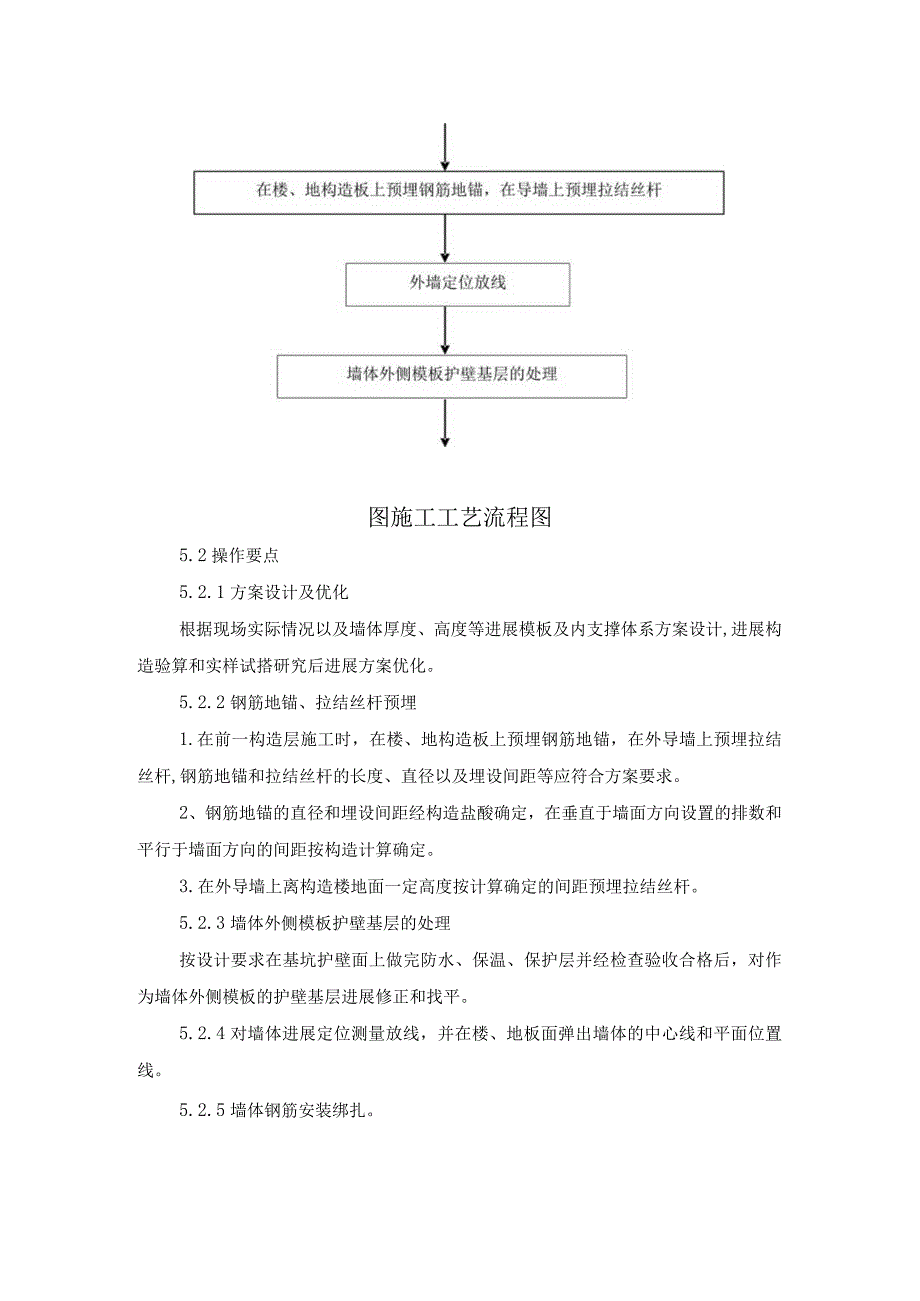

2、体单侧支模的工程。4、工艺原理根据施工现场实际情况，按照经构造计算设计确定的施工方案将钢管水平杆、立杆、斜撑杆和楼、地构造板上预埋的钢筋地锚、拉结丝杆等通过扣件组合搭设形成多个相互平行的三角成立桁架、平行的三角桁架之间用水平见到撑固定后再与板模支设的满堂脚手架链接在一起形成单侧模板的内支撑体系作为单侧支模的主承力构件来保证碎墙体单侧模板体系的强度、刚度和稳定性。5、施工工艺流程及操作要点5.1工艺流程施工工艺流程详见图5.1根据构造验算和工程实际情况设计方案,进展试验研究后优化方案图施工工艺流程图5.2操作要点5.2.1方案设计及优化根据现场实际情况以及墙体厚度、高度等进展模板及内支撑体系方案
3、设计,进展构造验算和实样试搭研究后进展方案优化。5.2.2钢筋地锚、拉结丝杆预埋1.在前一构造层施工时，在楼、地构造板上预埋钢筋地锚，在外导墙上预埋拉结丝杆,钢筋地锚和拉结丝杆的长度、直径以及埋设间距等应符合方案要求。2、钢筋地锚的直径和埋设间距经构造盐酸确定，在垂直于墙面方向设置的排数和平行于墙面方向的间距按构造计算确定。3.在外导墙上离构造楼地面一定高度按计算确定的间距预埋拉结丝杆。5.2.3墙体外侧模板护壁基层的处理按设计要求在基坑护壁面上做完防水、保温、保护层并经检查验收合格后，对作为墙体外侧模板的护壁基层进展修正和找平。5.2.4对墙体进展定位测量放线，并在楼、地板面弹出墙体的中心线

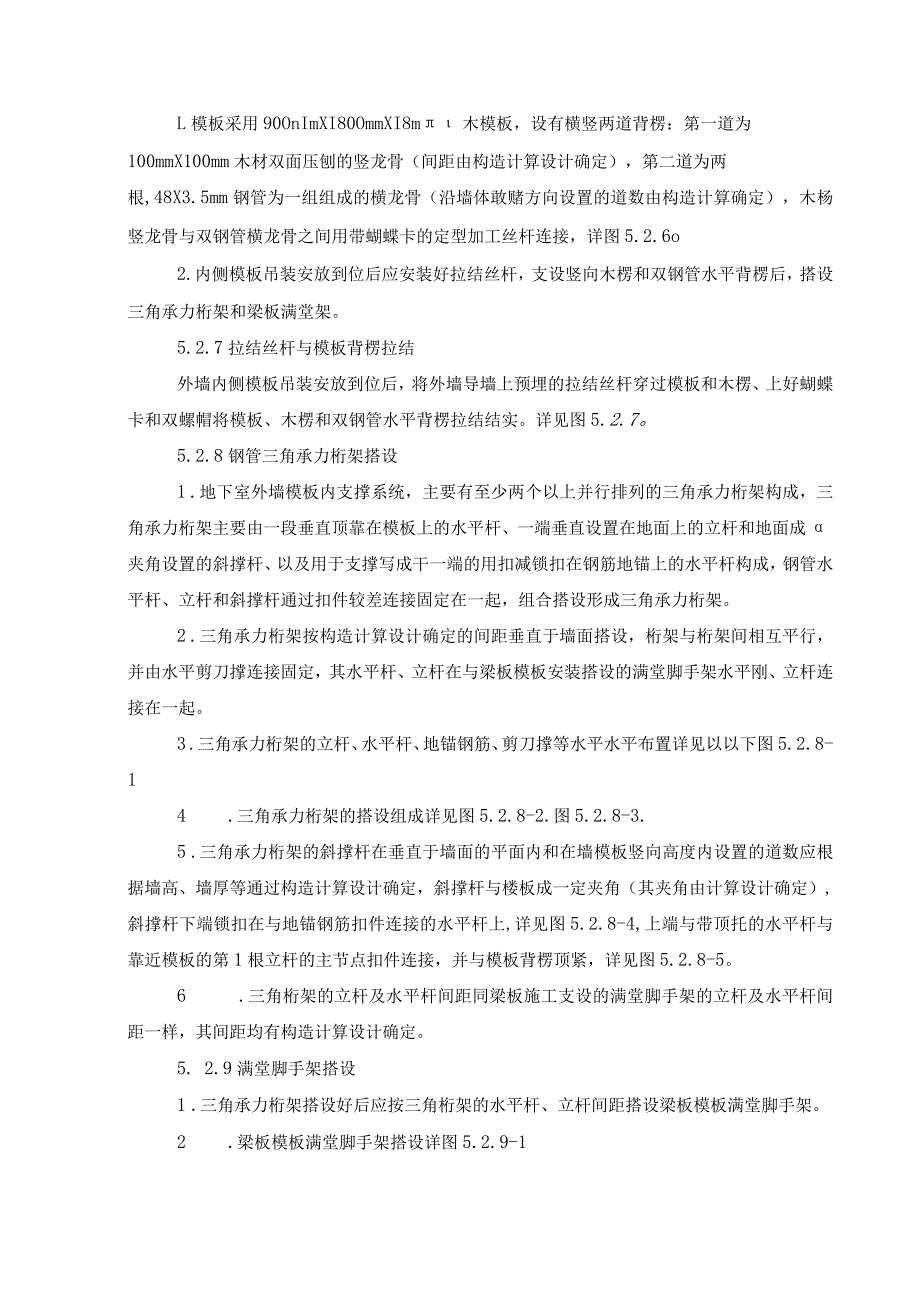

4、和平面位置线。5.2.5墙体钢筋安装绑扎。L模板采用90OnImXI80OmmXI8m木模板，设有横竖两道背楞：第一道为100mmX100mm木材双面压刨的竖龙骨（间距由构造计算设计确定），第二道为两根,48X3.5mm钢管为一组组成的横龙骨（沿墙体敢赌方向设置的道数由构造计算确定），木杨竖龙骨与双钢管横龙骨之间用带蝴蝶卡的定型加工丝杆连接，详图5.2.6o2.内侧模板吊装安放到位后应安装好拉结丝杆，支设竖向木楞和双钢管水平背楞后，搭设三角承力桁架和梁板满堂架。5.2.7拉结丝杆与模板背楞拉结外墙内侧模板吊装安放到位后，将外墙导墙上预埋的拉结丝杆穿过模板和木楞、上好蝴蝶卡和双螺帽将模板、木楞和
5、双钢管水平背楞拉结结实。详见图5.2.7。5.2.8钢管三角承力桁架搭设1 .地下室外墙模板内支撑系统，主要有至少两个以上并行排列的三角承力桁架构成，三角承力桁架主要由一段垂直顶靠在模板上的水平杆、一端垂直设置在地面上的立杆和地面成夹角设置的斜撑杆、以及用于支撑写成干一端的用扣减锁扣在钢筋地锚上的水平杆构成，钢管水平杆、立杆和斜撑杆通过扣件较差连接固定在一起，组合搭设形成三角承力桁架。2 .三角承力桁架按构造计算设计确定的间距垂直于墙面搭设，桁架与桁架间相互平行，并由水平剪刀撑连接固定，其水平杆、立杆在与梁板模板安装搭设的满堂脚手架水平刚、立杆连接在一起。3 .三角承力桁架的立杆、水平杆、地锚
6、钢筋、剪刀撑等水平水平布置详见以以下图5.2.8-14 .三角承力桁架的搭设组成详见图5.2.8-2.图5.2.8-3.5 .三角承力桁架的斜撑杆在垂直于墙面的平面内和在墙模板竖向高度内设置的道数应根据墙高、墙厚等通过构造计算设计确定，斜撑杆与楼板成一定夹角（其夹角由计算设计确定）,斜撑杆下端锁扣在与地锚钢筋扣件连接的水平杆上,详见图5.2.8-4,上端与带顶托的水平杆与靠近模板的第1根立杆的主节点扣件连接，并与模板背楞顶紧，详见图5.2.8-5。6 .三角桁架的立杆及水平杆间距同梁板施工支设的满堂脚手架的立杆及水平杆间距一样，其间距均有构造计算设计确定。5. 2.9满堂脚手架搭设1 .三角承
7、力桁架搭设好后应按三角桁架的水平杆、立杆间距搭设梁板模板满堂脚手架。2 .梁板模板满堂脚手架搭设详图5.2.9-13 .校正墙模板后，应将三角桁架、满堂脚手架水平横杆靠近模板一端的顶托顶紧模板方楞和双钢管水平背楞，然后搭设竖向、水平见到撑。4 .满堂脚手架水平剪刀撑设置详图图5.2.9-25 .10地下室外墙模板及内支撑体系搭设好后，进展质量检查验收和钢筋隐蔽验收。6 .11地下室外墙碎浇筑碎浇筑前先编制地下室外墙碎浇筑专项施工方案，并按审批后的施工方案组织施工，以确保碎施工质量。6.材料、设备及劳动力组织6. 1材料需要的主要材料有钢筋、型钢、钢板、焊剂、木模版、木防、钢管、十字扣件、直接扣
8、减、旋转扣件、丝杆、蝴蝶卡、电缆线等，所采用材料必须符合设计和国家、行业、地方先行标准、规程、技术标准的要求。7. 2设备所需设备详见表6.2,需要数量应根据工程情况计算配置。表6.2需用设备种类表序号机械或设备名称星号规格备注1垂直运输机械模板施工期间的垂直运输机械2全站仪AGA510定位放线3钢卷尺50m定位放线4钢卷尺7.5m定位放线5水准仪DS2200标高控制6圆盘锯模板加工7刨床模板加工8配电箱模板施工用电接入9电焊机现场焊接10氧气瓶现场铁件加工11乙燃瓶现场铁件加工12手提锯现场模板加工13钢筋切断机钢筋加工14钢筋弯曲机钢筋加工15钢筋调直机钢筋加工16混凝土输送泵现场混凝土输
9、送17插入式振捣器混凝土振捣18平板振捣器混凝土振捣6.3劳动力组织需组织的各类劳动力详表6.3表6.3需组织的各类劳动力种类备注种类备注技术员负责方案编制架子工三角承力桁架及满堂脚手架搭设施工员施工组织模板工模板制作、安装质安员施工现场质量、安全检查测量工轴线放线、标高测量焊工模板支撑体系及埋件等加工焊接作业防水工防水层施工电工施工期间的用电管理保温工保温层施工起重工负责垂直运输机械操作碎工碎浇筑钢筋工钢筋制作绑扎普工协助各工种施工7施工质量控制7.1组织措施考虑到地下室外墙内支撑体系施工难度较大，为了实现对地下室外墙内支撑体系施工的质量、安全、工期、成本的全面管理，工程部组建地下室外墙内支
10、撑体系施工管理领导8. 2模板安装质量控制措施1本工法必须遵照执行的现行标准、规程、标准1.?建筑施工模板安全技术标准？(JGJ162-2008)2. ?建筑工程施工质量验收统一标准？(GB50300-2001)3. ?建筑构造荷载标准？(GB5009-2001)4. ?建筑施工脚手架适用手册？中国建筑工业出版社)5. ?混凝土构造工程施工质量验收标准？(GB50204-2011)6. ?建筑施工安全检查标准？(JGJ59-2011)7. ?建筑施工扣件式钢管脚手架安全技术标准？(JGJ130-2011)8. ?建筑施工扣件式钢管脚手架构造与计算？1中国物价出版社)9. ?建筑施工高出作业安全
11、技术标准？(JGJ80-91)10. ?建筑施工计算手册？(江正荣编制)11. ?建筑施工技术？(卢循主编)7.2.2每日对地下室基坑侧壁沉降变形进展观测，保证基坑侧壁处于稳定状态，从而保证地下室外墙施工的构造安全及施工安全。7.2.3地下室基坑侧壁防水层及保温层施工完毕，做好隐蔽、相关检测试验及质量验收，使地下室基坑坑壁满足设计文件要求的地下室外墙构造尺寸；7.2.4在支柱与墙模板前，先逐一检查各部位钢筋的直径、间距、数量、位置是否正确、无遗漏，预埋件等的数量、埋设位置是否正确、无遗漏，合格前方可支模。7.2.5内支撑系统承受的荷载大，在搭设支撑系统时，各种杆件间距必须严格按照经荷载计算后所
12、确定的方案规定的尺寸进展，并采取弹线控制方式施工。7.2.6地下室外墙内侧模板基于三角承力桁架为主承力构件，其水平杆、立杆等再与满堂架相连形成整体受力，因此地下室构造梁板模板安装搭设的满堂脚手架的水平杆、立杆的直径、间距等应与三角承力桁架一致、连接形成有机的整体共同承力，并增加水平、立面剪刀撑以提高内支撑体系的强度和刚度。7.2.7为保证满堂架抵抗水平推力，在混凝土浇筑顺序上作如下要求：先浇筑框架柱混凝土一一再浇筑剪力墙混凝土一一浇筑梁板混凝土。7.2.8斜撑杆受荷载大于单个扣件抗滑允许荷载，因此模板底小横杆与斜杆相扣的扣件下，均应增加一个抗滑移扣件。斜撑杆因受力较大，不宜接头。7.2.9由于
13、地下室水压大，防水要求高，外墙混凝土浇筑时严格控制混凝土的坍落度、水灰比等各项参数。同时掺入膨胀剂，以补偿混凝土收缩，控制墙面裂缝产生，形成稳固的构造自防水层。7.2.10在浇筑混凝土前，用测力扳手检查支撑系统的扣件，保证扣件的紧固力矩为40-65Nm.其主梁支撑系统必须全部检查，合格率必须为100%,其余次梁及板支撑系统按?建筑施工扣件式钢管脚手架安全技术标准?第8.2.5条执行。7.2.11模板的截面尺寸、平整度、垂直度、接缝等必须符合相关规定。7. 2.12由于地下室混凝土外墙较高，在保证施工质量的同时，分层缓慢浇筑，减少浇筑时混凝土侧压力；浇筑过程中派专人检查模板及支撑体系，发现问题及
14、时处理。8. 2.13混凝土浇筑后，在常温下一班24小时即可撤除墙身侧模板，加强养护，保证混凝土强度的开展，以利尽早撤除上道基坑支护钢腰梁，为下一步施工创造条件。9. 安全措施8.2.1 认真贯彻“安全第一，预防为主的方针，根据国家有关规定、条例，结合施工单位实际情况和工程的具体特点，组成专职安全员和班组兼职安全员以及工地安全用电负责人参加的安全生产管理网络，执行安全生产责任制，明确各级人员的职责，抓好工程的安全生产。8.2.2 施工现场按符合防火、防风、防雷、防洪、防触电等安全规定及安全施工要求进展布置，并完善布置各种安全标识。8.2.3 各类房屋、库房、加工场、料场等的消防安全距离做到符合
15、公安部门的规定，库房堆放易燃品需设特殊防护及安全措施,严格做到不在木工加工厂、料房等处吸烟，随时去除现场的易燃杂物，不在有火种的场所或其近旁堆放生产物资。8.2.4 2.4施工现场的临时用电严格按照?施工现场临时用电安全技术标准？的有关标准规定执行。8.2.5 施工作业人员必须持证上岗，符合?特种作业劳动安全规程?的要求。8.2.6 地锚钢筋预埋后，现场需要设置警示标志，以防止意外发生。8.2.7 安装和撤除模板时，操作人员应正确佩戴安全帽、系安全带、穿防滑鞋，安全帽和安全带应定期检查，不合格者严禁使用。8.2.8 2.8支模过程中遇到中途停歇，应将已就为模板或支架连接稳固，不得浮搁或悬空。拆模中途停歇时，应将已松扣或以拆松的模板、支架等拆下运走，防止构件坠落或作业人员扶空坠落。8.2.9 严禁人员攀登模板、斜撑杆等，也不得在高处的墙顶、独立梁或在其模板上行
