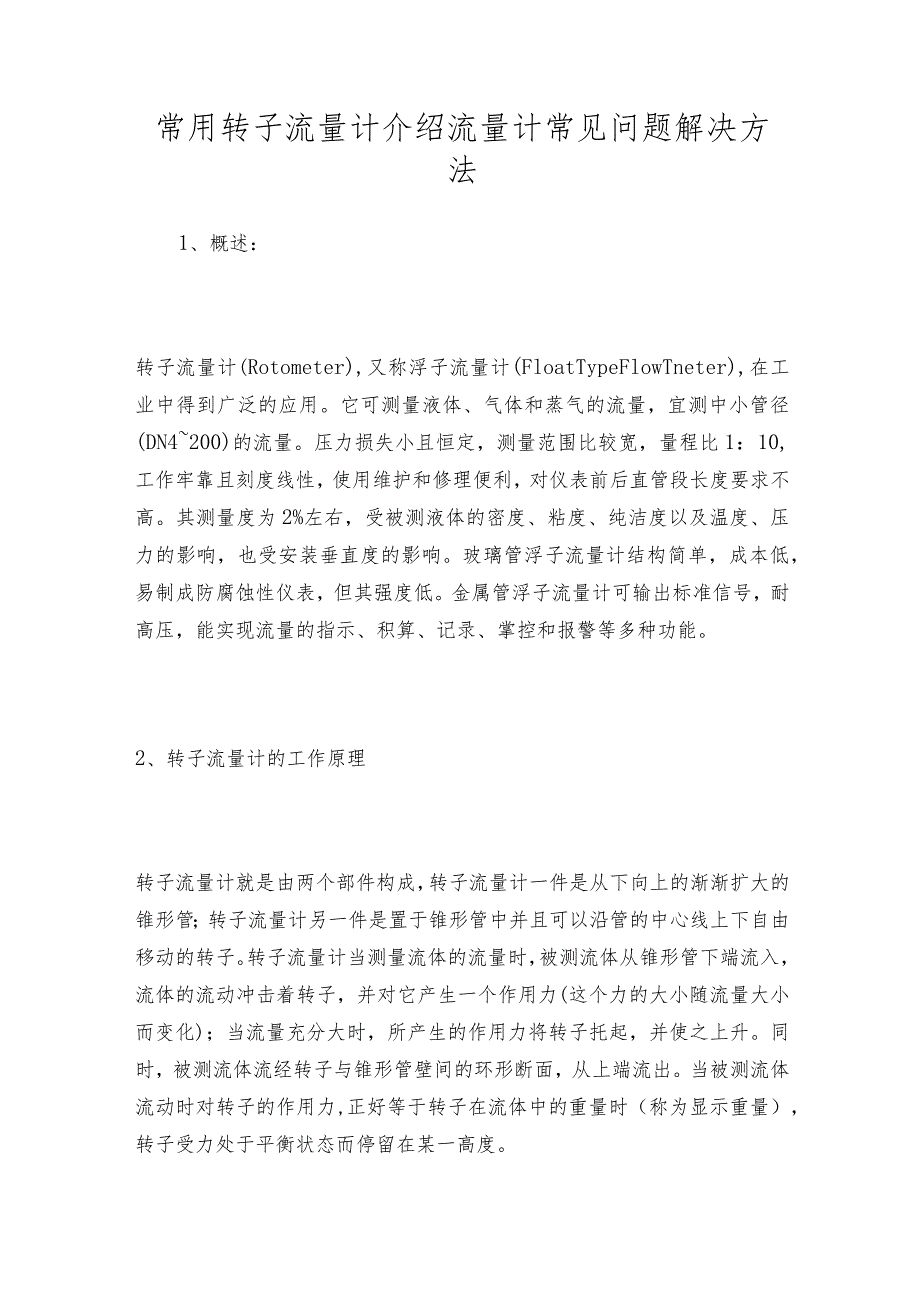

1、常用转子流量计介绍流量计常见问题解决方法1、概述：转子流量计(Rotometer),又称浮子流量计(FloatTypeFlowTneter),在工业中得到广泛的应用。它可测量液体、气体和蒸气的流量，宜测中小管径(DN4200)的流量。压力损失小且恒定，测量范围比较宽，量程比1：10,工作牢靠且刻度线性，使用维护和修理便利，对仪表前后直管段长度要求不高。其测量度为2%左右，受被测液体的密度、粘度、纯洁度以及温度、压力的影响，也受安装垂直度的影响。玻璃管浮子流量计结构简单，成本低，易制成防腐蚀性仪表，但其强度低。金属管浮子流量计可输出标准信号，耐高压，能实现流量的指示、积算、记录、掌控和报警等多种
2、功能。2、转子流量计的工作原理转子流量计就是由两个部件构成，转子流量计一件是从下向上的渐渐扩大的锥形管；转子流量计另一件是置于锥形管中并且可以沿管的中心线上下自由移动的转子。转子流量计当测量流体的流量时，被测流体从锥形管下端流入，流体的流动冲击着转子，并对它产生一个作用力(这个力的大小随流量大小而变化)；当流量充分大时，所产生的作用力将转子托起，并使之上升。同时，被测流体流经转子与锥形管壁间的环形断面，从上端流出。当被测流体流动时对转子的作用力,正好等于转子在流体中的重量时（称为显示重量），转子受力处于平衡状态而停留在某一高度。转子流量计是变面积式流量计的一种，在一根由下向上扩大的垂直锥管中，

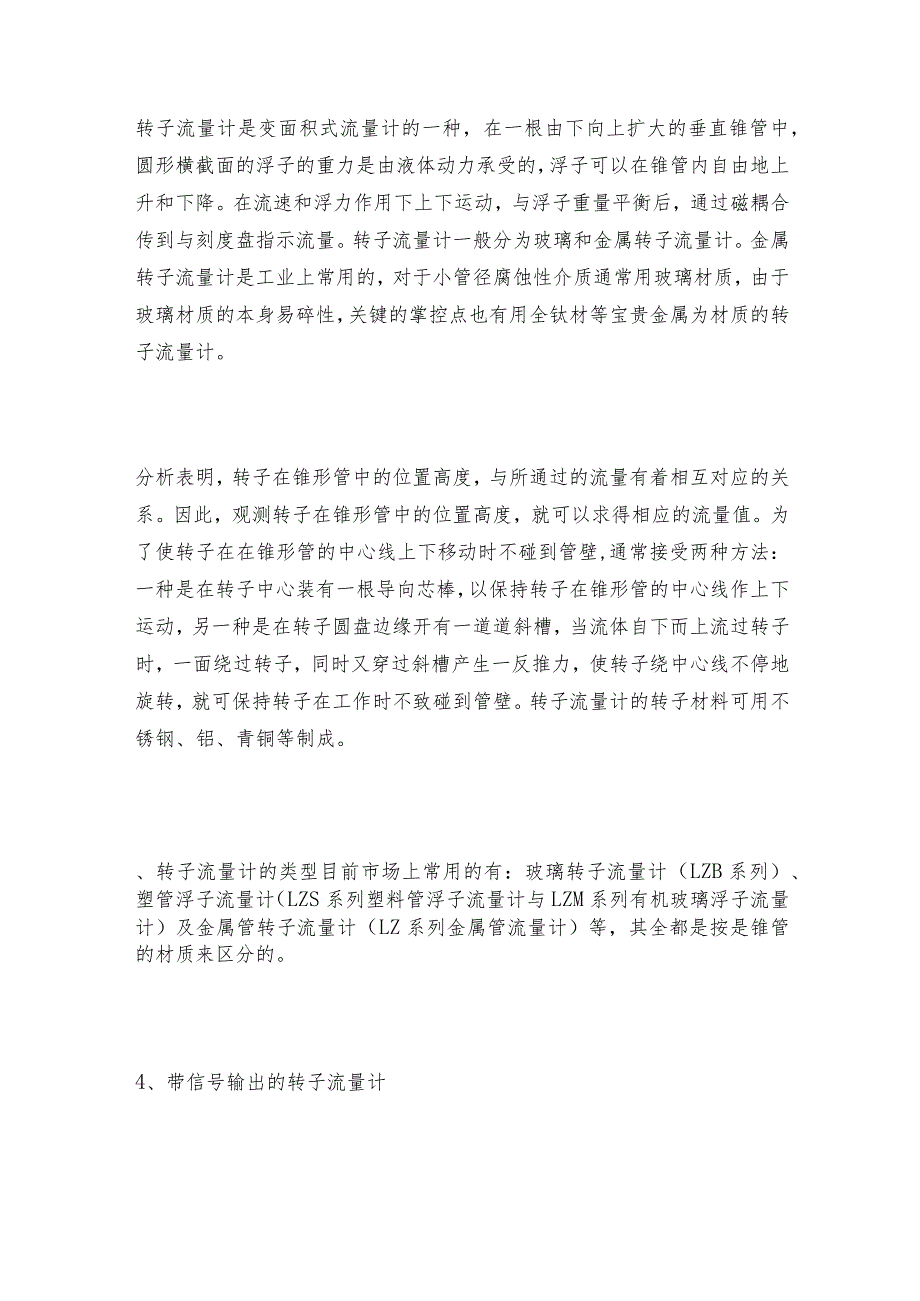

3、圆形横截面的浮子的重力是由液体动力承受的，浮子可以在锥管内自由地上升和下降。在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。转子流量计一般分为玻璃和金属转子流量计。金属转子流量计是工业上常用的，对于小管径腐蚀性介质通常用玻璃材质，由于玻璃材质的本身易碎性，关键的掌控点也有用全钛材等宝贵金属为材质的转子流量计。分析表明，转子在锥形管中的位置高度，与所通过的流量有着相互对应的关系。因此，观测转子在锥形管中的位置高度，就可以求得相应的流量值。为了使转子在在锥形管的中心线上下移动时不碰到管壁,通常接受两种方法：一种是在转子中心装有一根导向芯棒，以保持转子在锥形管的中心线作

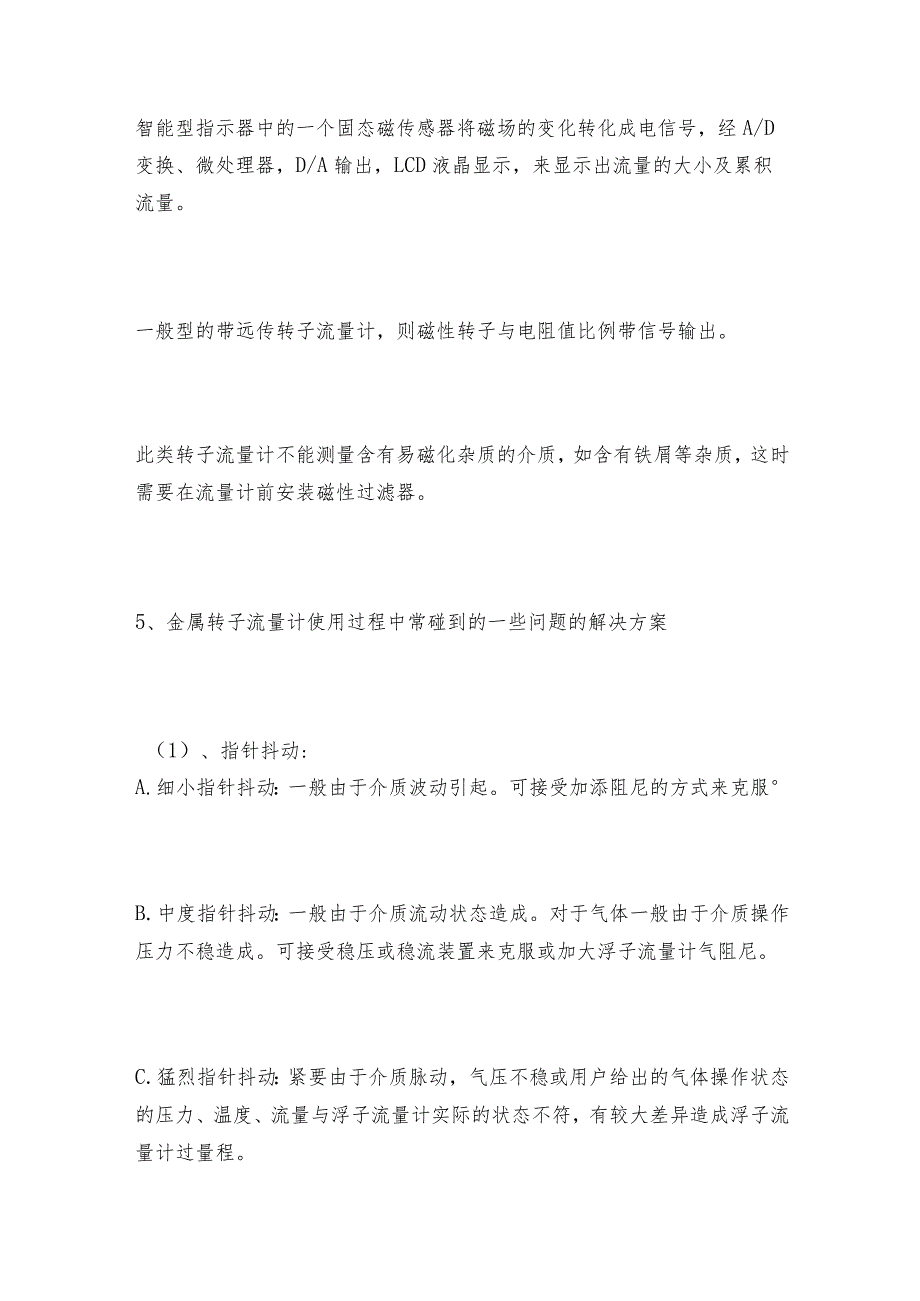

4、上下运动，另一种是在转子圆盘边缘开有一道道斜槽，当流体自下而上流过转子时，一面绕过转子，同时又穿过斜槽产生一反推力，使转子绕中心线不停地旋转，就可保持转子在工作时不致碰到管壁。转子流量计的转子材料可用不锈钢、铝、青铜等制成。、转子流量计的类型目前市场上常用的有：玻璃转子流量计（LZB系列）、塑管浮子流量计（LZS系列塑料管浮子流量计与LZM系列有机玻璃浮子流量计）及金属管转子流量计（LZ系列金属管流量计）等，其全都是按是锥管的材质来区分的。4、带信号输出的转子流量计智能型指示器中的一个固态磁传感器将磁场的变化转化成电信号，经A/D变换、微处理器，D/A输出，LCD液晶显示，来显示出流量的大小及
5、累积流量。一般型的带远传转子流量计，则磁性转子与电阻值比例带信号输出。此类转子流量计不能测量含有易磁化杂质的介质，如含有铁屑等杂质，这时需要在流量计前安装磁性过滤器。5、金属转子流量计使用过程中常碰到的一些问题的解决方案（1）、指针抖动:A.细小指针抖动：一般由于介质波动引起。可接受加添阻尼的方式来克服B.中度指针抖动：一般由于介质流动状态造成。对于气体一般由于介质操作压力不稳造成。可接受稳压或稳流装置来克服或加大浮子流量计气阻尼。C.猛烈指针抖动：紧要由于介质脉动，气压不稳或用户给出的气体操作状态的压力、温度、流量与浮子流量计实际的状态不符，有较大差异造成浮子流量计过量程。(2)、指针停到某
6、一位置不动紧要原因是浮子流量计的浮子卡死一般由于金属管转子流量计使用时开启阀门过快，使得浮子飞速向上冲击止动器，造成止动器变形而将浮子卡死。但也不排出由于浮子导向杆与止动环不同心，造成浮子卡死。处理时可将仪表拆下，将变形的止动器取下整形，并检查与导向杆是否同心，如不同心可进行校正，然后将浮子装好，手推浮子，感觉浮子上下通畅无阻卡即可，另外，在浮子流量计安装时确定要垂直或水平安装，不能倾斜，否则也简单引起卡表并给测量带来误差。(3)、测量误差大A.安装不符合要求对于垂直安装金属管转子流量计要保持垂直,倾角不大于20度对于水平安装浮子流量计要保持水平，倾角不大于20度，浮子流量计四周100nnn空
7、间不得有铁磁性物体。安装位置要阔别阀门变径口、泵出口、工艺管线转弯口等。要保持前5D后3D直管段的要求。B.液体介质的密度变化较大也是引起误差较大的一个原因。由于仪表在标定前，都将介质按用户给出的密度进行换算，换算成标校状态下水的流量进行标定，因此假如介质密度变化较大，会对测量造成很大误差。解决方法可将变化以后的介质密度带入公式，换算成误差修正系数，然后再将流量计测出的流量乘以系数换成真实的流量。C.由于长期使用及管道震动等多因素引起金属管转子流量计传感磁钢、指针、配重、旋转磁钢等活动部件松动，造成误差较大。解决方法：可先用手推指针的方式来验证。首先将指针按在RP(起点零位)位置，看输出是否为4mA,再依次依照刻度进行验证。若发觉不符，可对部件进行位置调整。一般要求专业人员调整，否则会造成位置丢失，需返回厂家进行校正。如有疑问请点击：常用转子流量计介绍版权
