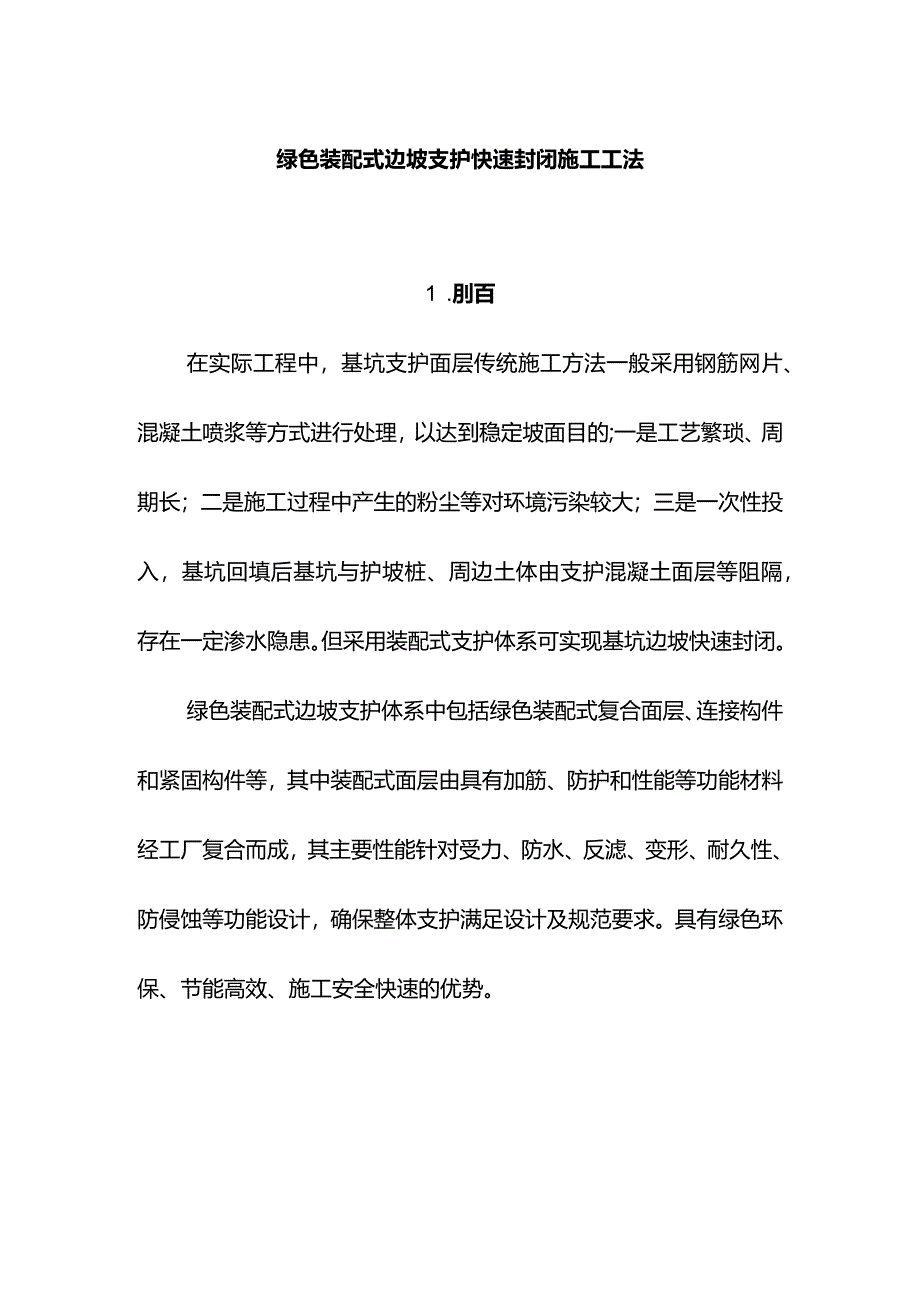

1、绿色装配式边坡支护快速封闭施工工法1 .刖百在实际工程中，基坑支护面层传统施工方法一般采用钢筋网片、混凝土喷浆等方式进行处理，以达到稳定坡面目的;一是工艺繁琐、周期长；二是施工过程中产生的粉尘等对环境污染较大；三是一次性投入，基坑回填后基坑与护坡桩、周边土体由支护混凝土面层等阻隔，存在一定渗水隐患。但采用装配式支护体系可实现基坑边坡快速封闭。绿色装配式边坡支护体系中包括绿色装配式复合面层、连接构件和紧固构件等，其中装配式面层由具有加筋、防护和性能等功能材料经工厂复合而成，其主要性能针对受力、防水、反滤、变形、耐久性、防侵蚀等功能设计，确保整体支护满足设计及规范要求。具有绿色环保、节能高效、施工

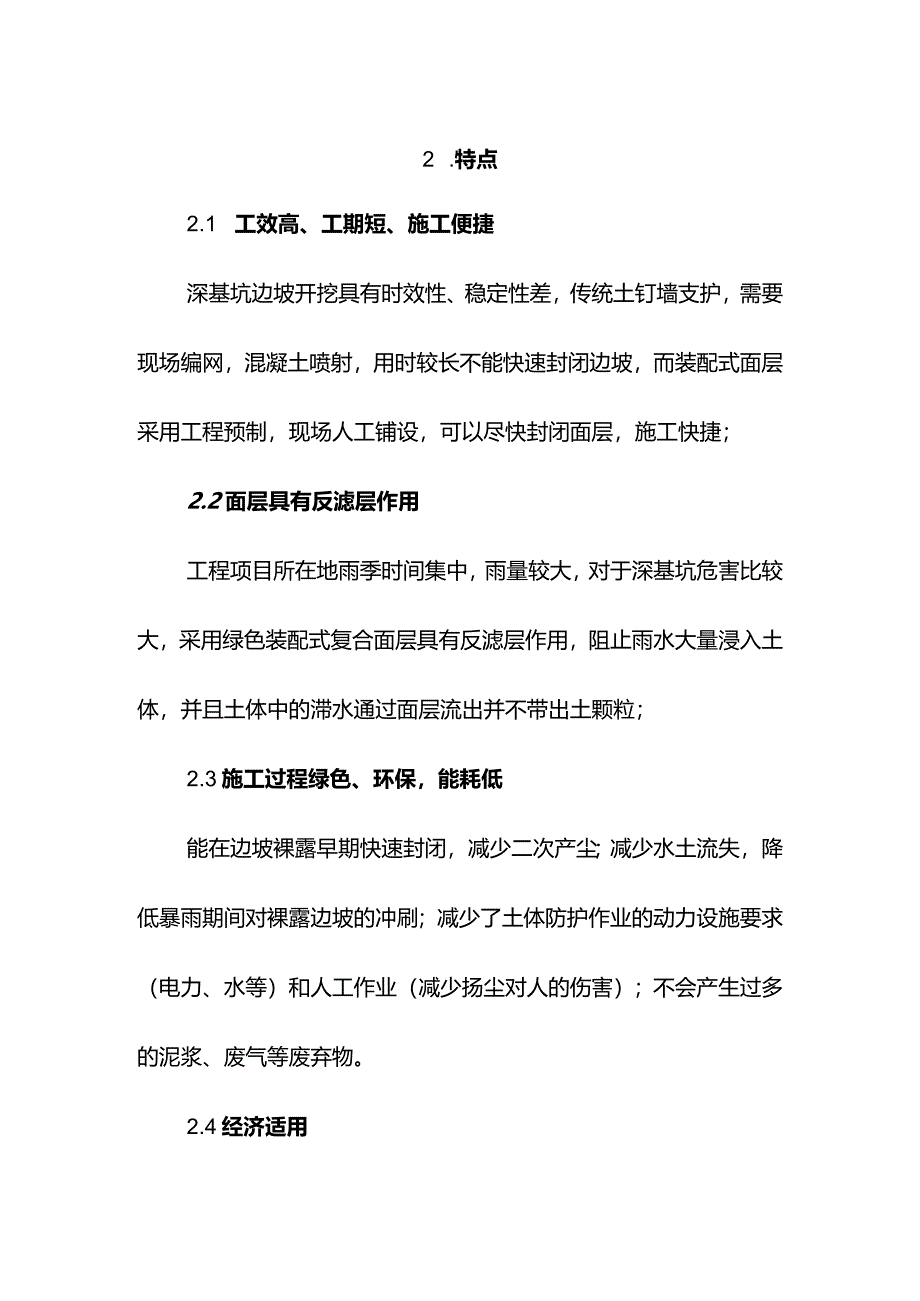

2、安全快速的优势。2 .特点2.1 工效高、工期短、施工便捷深基坑边坡开挖具有时效性、稳定性差，传统土钉墙支护，需要现场编网，混凝土喷射，用时较长不能快速封闭边坡，而装配式面层采用工程预制，现场人工铺设，可以尽快封闭面层，施工快捷；2.2面层具有反滤层作用工程项目所在地雨季时间集中，雨量较大，对于深基坑危害比较大，采用绿色装配式复合面层具有反滤层作用，阻止雨水大量浸入土体，并且土体中的滞水通过面层流出并不带出土颗粒；2.3施工过程绿色、环保，能耗低能在边坡裸露早期快速封闭，减少二次产尘；减少水土流失，降低暴雨期间对裸露边坡的冲刷；减少了土体防护作业的动力设施要求（电力、水等）和人工作业（减少扬尘

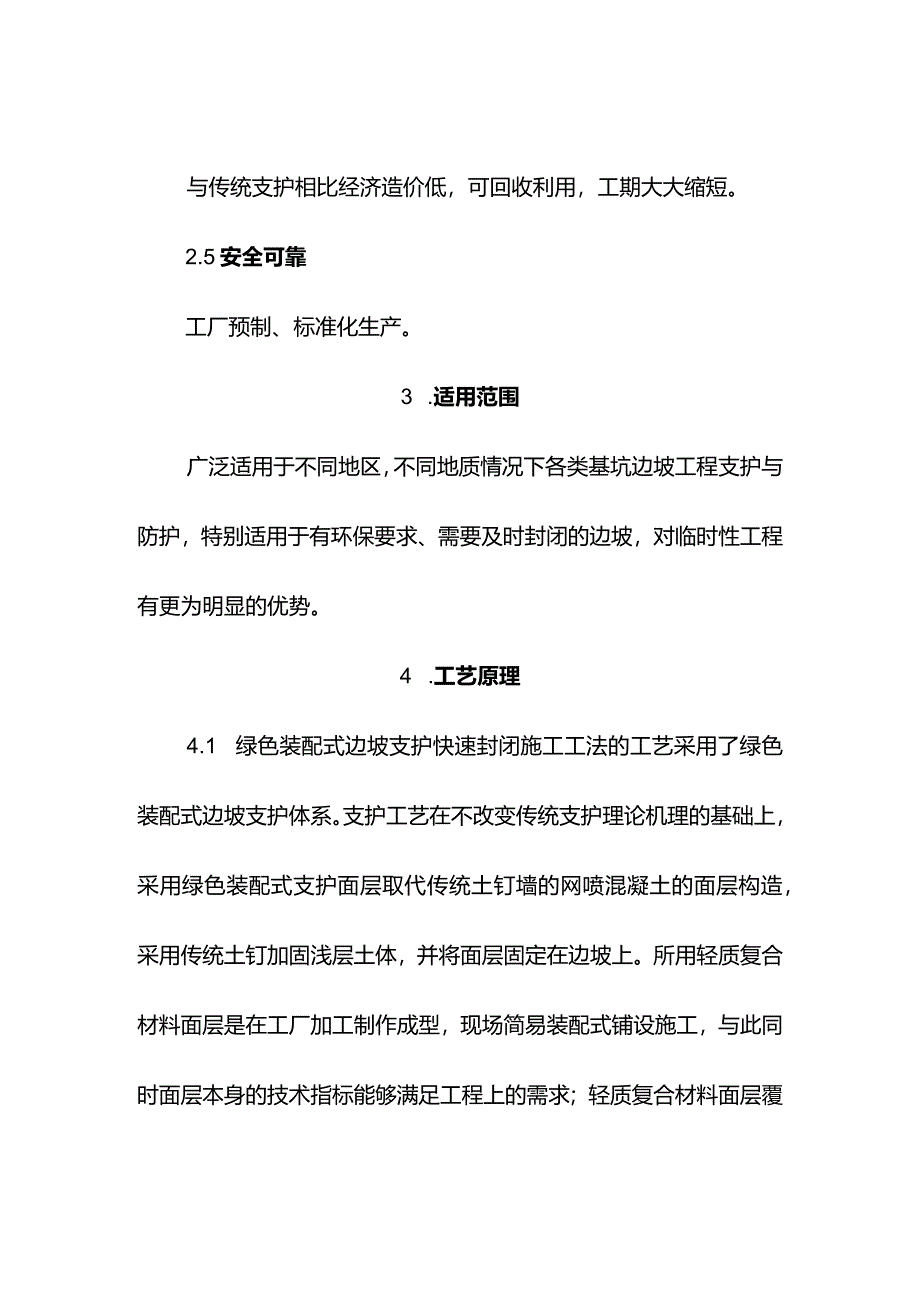

3、对人的伤害）；不会产生过多的泥浆、废气等废弃物。2.4经济适用与传统支护相比经济造价低，可回收利用，工期大大缩短。2.5安全可靠工厂预制、标准化生产。3 .适用范围广泛适用于不同地区，不同地质情况下各类基坑边坡工程支护与防护，特别适用于有环保要求、需要及时封闭的边坡，对临时性工程有更为明显的优势。4 .工艺原理4.1 绿色装配式边坡支护快速封闭施工工法的工艺采用了绿色装配式边坡支护体系。支护工艺在不改变传统支护理论机理的基础上，采用绿色装配式支护面层取代传统土钉墙的网喷混凝土的面层构造，采用传统土钉加固浅层土体，并将面层固定在边坡上。所用轻质复合材料面层是在工厂加工制作成型，现场简易装配式铺设
4、施工，与此同时面层本身的技术指标能够满足工程上的需求；轻质复合材料面层覆盖在边坡上起到防护的作用，最后使用连接件将面层与土钉连接为一个整体。4.2 针对护坡桩，采用钢制压条、膨胀螺栓的方式按照桩心与桩心之间距离，对面层进行整体固定，保证面层的整体稳定性、平整性；避免了护坡桩面层无法固定的问题。4.3 3基坑上口面层采用反坎压顶固定、下口采用反坎压边固定面层：有效避免雨水渗入风险。5 .工艺流程及操作要点5.1 施工工艺流程混凝土压边施工工艺流程图5. 2操作要点6. 2.1土方开挖按照设计要求开挖，挖至土钉施工面下0.5米，待土钉施工完毕方可进行下步开挖，开挖遵循一步一开挖。7. 2.2坡面修
5、坡(1)确定上下口线位置，并拉线标注。当距离过长时可分段拉线，但要保证在一条直线上。(2)确定坡面的修整高度，由坡顶至坡底拉基准线进行控制，每隔10米设置一条，作为修坡的参考线。(3)基坑开挖后，机械清理边坡浮土，使得边坡坡面平整。机械修坡时，将平直的金属刮板固定在挖掘机铲斗上,保证刮板水平固定牢固。按照上下口线、修坡参考线，由上至下进行机械刮平。（4）人工修坡时，先用铁锹对突出较多的地方进行铲平粗修，然后按照上下线、修坡参考线，再用刮板由上至下进行刮平修整。（5）对于超挖部位用黏土或水泥土进行填平。（6）上下口部分用阴阳角刀刮出棱角。（7）坡面高差50mm,上下口线位置偏差W30mm,阴角、
6、阳角线平直，偏差W50mru5. 2.3地锚施工坡顶及坡脚采用地锚固定，地锚采用022螺纹钢筋，间距同土钉水平间距，长度1叫打入土层深度不小于90cm,位置与坡面土钉对齐，水平布置须在一条直线上。坡顶地锚距上口线50cm,坡脚地锚距下口线IoCm。6. 2.4土钉施工(1)根据图纸间距拉控制轴线(横纵轴线)施放土钉点位，用竹签标记。(2)人工打入时必须2人配合施工，一人扶钉，一人打入；土钉角度按图纸角度15。，土钉位置偏差不得大于WOmm,孔倾斜度不得大于3,土钉长度大于等于设计值,钉头外露5-8cmo(3)机械成孔时，保证成孔孔径及深度，成孔后清除孔内残渣；采用孔底法注浆，确保注浆饱满。锚固
7、体与装配式面层连接节点示意图5. 2.5绿色装配式面层施工(1)绿色装配式面层用人工滚铺，自坡顶翻边位置开始摊铺面层，下方至开挖面，布面要平整，并适当留有变形余量。在坡面上，对面层的一端进行锚固，然后将卷材从坡面放下以保证面层保持拉紧的状态。(2)对面层进行纵向调整适宜坡面，检查撒拉宽度是否合适，搭接处应平整，松紧适度，并自上而下与锚钉穿孔。三(绿色装配式面层铺设平面示意(3)绿色装配式面层通过锚固卡扣、连接钢丝绳将土钉与面层连接成整体对土体进行防护，开挖过程中根据土层地质特点，增加皮肤层，增加面层与土体的密贴程度。(4)面层搭接应等强度搭接，搭接采用平接的“之”字型搭接的方法，搭接的宽度不小
8、于03m,并采用扎丝等间距(25Omm)绑接，接缝须与坡面线相交；与坡脚平衡或可能存在应力的地方，水平接缝的距离大于15m。(5)面层铺设完成后，在坡面纵横向布置4)6钢丝绳,钢丝绳缠绕在锚钉外露端并拉紧，锚钉外端头用卡扣或垫片套筒固定。!IieII20IXfio三三一一MIc)螺栓绿色装配式面层搭接示意图绿色装配式面层搭接安装5.2.6绿色装配式面层翻边施工绿色装配式面层在边坡坡顶进行翻边，坡顶翻边宽度1.0m,并用100mm厚C20混凝土硬化。坡脚翻边宽度0.5m,并用100mm厚C20混凝土硬化。坡顶及坡脚设置土钉锚固，土钉长1m,采用C22钢筋，间距1.3m布置，在距离坡顶Im及坡脚0
9、.5m位置处进行锚固，具体位置可根据实际情况进行微调，并用钢丝绳连接。5.2.7特殊护坡桩面层部位施工针对护坡桩部位，装配式面层施工需进行特殊处理。面层与支护桩连接采用射钉+垫片+扁铁固定。fIf.UW1fUW,V,lfW*VU,立面困防护面层上下搭接，上外下内；纵向搭接时，搭接位置宜设在桩体上。搭接处进行缝合，搭接宽度300mmo桩身横向采用扁铁压条加强锁定，扁铁通过膨胀螺栓与桩身连接,纵向间距15m左右o5.2.8验收交接整体安装完后，将现场清理干净,做到工完场清；按照安装技术要求每处进行检查，随发现问题随处理，整体达到技术要求合格后，组织验收。6.主要施工材料与设备6.1 原材料准备表6
10、.1施工原材料清单序号物资名称适用部位数量备注1GRF装配式面层基坑护坡桩900m22钢制压条护坡桩面层固定300m3特制连接件钢制压条固定4000个根据现场施工进度协调供应各20商准备材料4卡扣射钉面层固定包/200个5混凝土反坎压顶、反坎压边100m36. 2机具设备表6.2机具设备序号物资名称单位数量备注1塔吊台12运输车台23经纬仪台14电焊机台25射钉枪台57.质量控制6.1 质量控制标准绿色装配式边坡防护技术规程计划(T/CECS812-2021)装配式混凝土结构工程施工质量验收标准(DB23/T2505-2019)装配整体式混凝土结构工程施工质量验收规范(DB33/T1123-2
11、016)混凝土结构工程施工质量验收规范(GB50204-2015)建筑工程施工质量验收统一标准(GB50300-2013)普通混凝土配合比设计规程(JGJ55-2011)混凝土质量控制标准(GB50164-2011)建筑地基处理技术规范(JGJ79-2012)建筑地基基础工程施工质量验收标准(GB50202-2018)7. 2质量控制标准7.2.1冠梁表面平整，必须确保堵头模板稳定、可靠，不跑模、不涨模、不漏浆；7.2.2GRF柔性护坡面层无破损；7.2.3GRF面层平整度符合要求；7.2.4搭接和翻边符合技术要求;7.2.5反坎压顶、反坎压边混凝土要求，表观质量要求。7.3质量检查项目及要求
12、：1、冠梁表面平整表面平整度5mm内，使用2m靠尺及塞尺。2、GRF柔性护坡面层破损面积小于1m2时，进行修补,大于1rr时进行修补+补充附加层。；3、GRF面层平整度为100所。4、GRF面层搭接、翻边。面层搭接300mmX偏差50mm面层上翻边1000mmX偏差土10Omm面层下翻边500mr11偏差10Omm5、混凝土压边混凝土厚度100mmX偏差10mm混凝土强度等级不彳轩C20表观质量无开裂、平整度土10Omm8.安全措施本工法实施时，在积极响应和贯彻国家、地方（行业）有关规范、标准及法律法规的同时，还应采取以下安全措施:1.1 建立与执行风险源管理制度，做到调研、跟踪、评估评比管理
13、程序，加强安全警示、报告制度，配备安全设施，建立安全事故报告程序。1.2 混凝土浇筑作业前，总包单位与分包单位建立统一指挥组织架构，明确责任区域与分工，并统一对作业人员进行安全技术交底，了解现场可能存在的安全隐患，提高作业人员的安全意识和自我防范能力。1.3 吊装过程中，由安全工程师和专业工程师及时对吊装施工进行检查、旁站，随时关注吊装过程中出现的问题。发现隐患，立即停止施工，采取措施保证安全后再施工。1.4 避免吊装施工和材料卸载过程中产生偏心、振动和冲击。1.5 严格控制实际吊装重量不超过方案要求，对出现的超过规定重量吊装的要有相应的控制措施。9 .环保措施除遵照有关规范、标准及法律法规进
14、行施工外，还应采取以下环保措施：9.1 项目成立环保及绿色施工小组，制定施工期间环境保护措施，每月对环境管理计划、废弃物料管理计划及工程现场活动进行定期评审。9.2 施工作业加强机械设备的选用、维修保养，以减少和控制施工噪声。9.3 现场出入口设冲洗站点，配备高压水枪。混凝土运输车辆在驶出施工现场之前，安排专人负责出口外道路的清洁维护，要做好冲洗、遮蔽、清洁等工作。9.4 4对所有的垃圾进行分类堆放，建筑可利用垃圾进行再利用或处理给废品收购单位。10 .效益分析10.1 经济效益本项目经过对可回收护坡桩面层固定结构施工质量控制的研究，相应对比其他施工工艺，分析出其经济效益如下:序号名称传统网喷，艺可回收护坡桩面层固定结构备注说明1施工做法1、坡面修正（坡比1:0.5或1:0.75）2、植入摩擦钉中161.5*1.5,倾角15。，梅花布置，入土深度1m（局部1、GRF绿色装配式土钉墙支护2、植入摩擦钉中161.5*1.5,倾角15。，梅花布置，入土深度Im（局部摩擦钉长度05m,按图施工）；3、上翻边宽摩擦钉长度O.5m,按图施Hw3、挂双向钢筋网片中6.5间距200*200,压月力直141.5m*3m,隔一布三,4、面层喷射C20混凝土厚60
