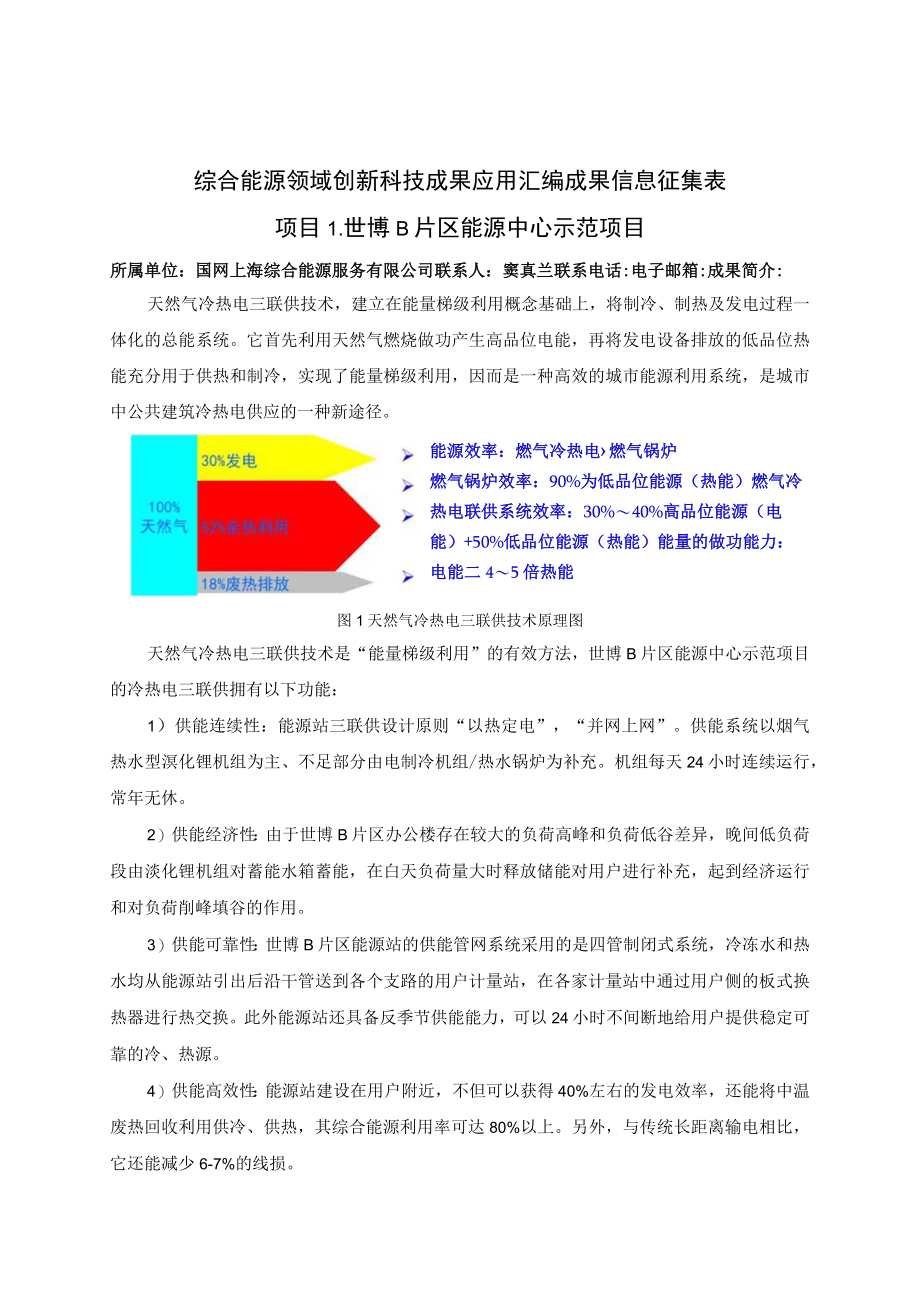

1、综合能源领域创新科技成果应用汇编成果信息征集表项目1.世博B片区能源中心示范项目所属单位：国网上海综合能源服务有限公司联系人：窦真兰联系电话:电子邮箱:成果简介:天然气冷热电三联供技术，建立在能量梯级利用概念基础上，将制冷、制热及发电过程一体化的总能系统。它首先利用天然气燃烧做功产生高品位电能，再将发电设备排放的低品位热能充分用于供热和制冷，实现了能量梯级利用，因而是一种高效的城市能源利用系统，是城市中公共建筑冷热电供应的一种新途径。能源效率：燃气冷热电燃气锅炉燃气锅炉效率：90%为低品位能源（热能）燃气冷热电联供系统效率：30%40%高品位能源（电能）+50%低品位能源（热能）能量的做功能力
2、：电能二45倍热能图1天然气冷热电三联供技术原理图天然气冷热电三联供技术是“能量梯级利用”的有效方法，世博B片区能源中心示范项目的冷热电三联供拥有以下功能：1）供能连续性：能源站三联供设计原则“以热定电”，“并网上网”。供能系统以烟气热水型溟化锂机组为主、不足部分由电制冷机组/热水锅炉为补充。机组每天24小时连续运行，常年无休。2）供能经济性：由于世博B片区办公楼存在较大的负荷高峰和负荷低谷差异，晚间低负荷段由淡化锂机组对蓄能水箱蓄能，在白天负荷量大时释放储能对用户进行补充，起到经济运行和对负荷削峰填谷的作用。3）供能可靠性：世博B片区能源站的供能管网系统采用的是四管制闭式系统，冷冻水和热水均

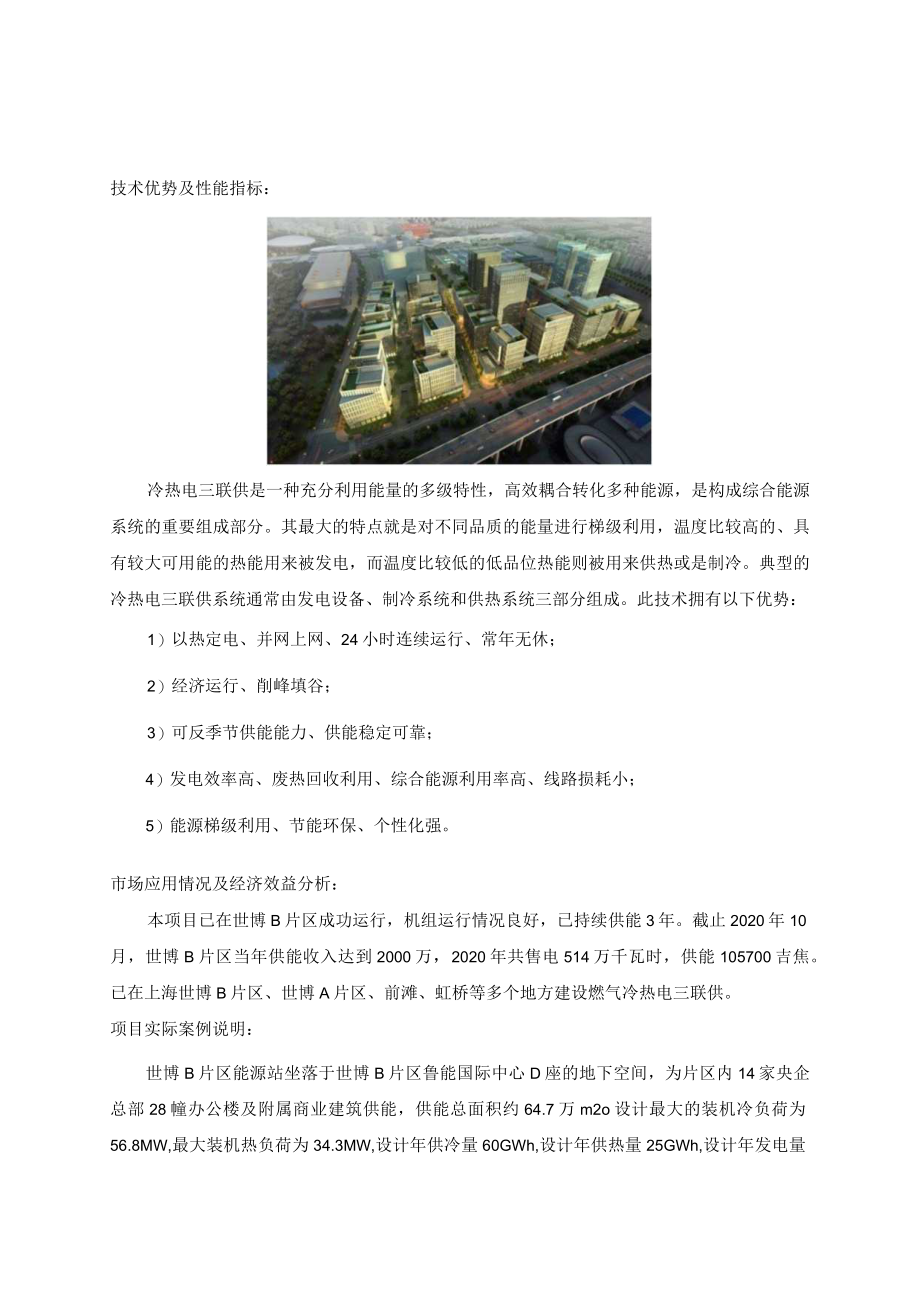

3、从能源站引出后沿干管送到各个支路的用户计量站，在各家计量站中通过用户侧的板式换热器进行热交换。此外能源站还具备反季节供能能力，可以24小时不间断地给用户提供稳定可靠的冷、热源。4）供能高效性：能源站建设在用户附近，不但可以获得40%左右的发电效率，还能将中温废热回收利用供冷、供热，其综合能源利用率可达80%以上。另外，与传统长距离输电相比，它还能减少6-7%的线损。技术优势及性能指标：冷热电三联供是一种充分利用能量的多级特性，高效耦合转化多种能源，是构成综合能源系统的重要组成部分。其最大的特点就是对不同品质的能量进行梯级利用，温度比较高的、具有较大可用能的热能用来被发电，而温度比较低的低品位热
4、能则被用来供热或是制冷。典型的冷热电三联供系统通常由发电设备、制冷系统和供热系统三部分组成。此技术拥有以下优势：1）以热定电、并网上网、24小时连续运行、常年无休；2）经济运行、削峰填谷；3）可反季节供能能力、供能稳定可靠；4）发电效率高、废热回收利用、综合能源利用率高、线路损耗小；5）能源梯级利用、节能环保、个性化强。市场应用情况及经济效益分析：本项目已在世博B片区成功运行，机组运行情况良好，已持续供能3年。截止2020年10月，世博B片区当年供能收入达到2000万，2020年共售电514万千瓦时，供能105700吉焦。已在上海世博B片区、世博A片区、前滩、虹桥等多个地方建设燃气冷热电三联供

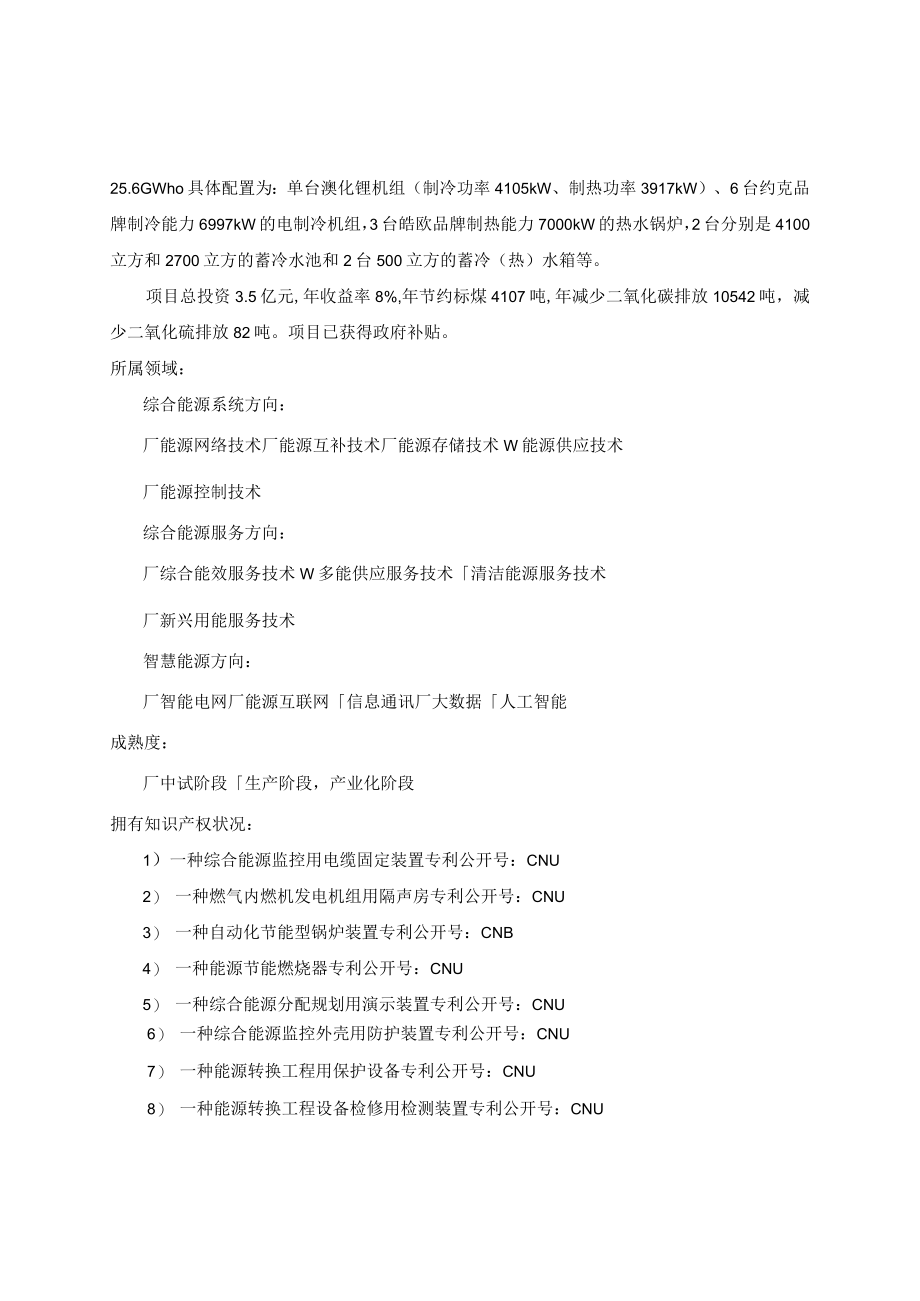

5、。项目实际案例说明：世博B片区能源站坐落于世博B片区鲁能国际中心D座的地下空间，为片区内14家央企总部28幢办公楼及附属商业建筑供能，供能总面积约64.7万m2o设计最大的装机冷负荷为56.8MW,最大装机热负荷为34.3MW,设计年供冷量60GWh,设计年供热量25GWh,设计年发电量25.6GWho具体配置为：单台澳化锂机组（制冷功率4105kW、制热功率3917kW）、6台约克品牌制冷能力6997kW的电制冷机组，3台皓欧品牌制热能力7000kW的热水锅炉，2台分别是4100立方和2700立方的蓄冷水池和2台500立方的蓄冷（热）水箱等。项目总投资3.5亿元,年收益率8%,年节约标煤41
6、07吨,年减少二氧化碳排放10542吨，减少二氧化硫排放82吨。项目已获得政府补贴。所属领域：综合能源系统方向：厂能源网络技术厂能源互补技术厂能源存储技术W能源供应技术厂能源控制技术综合能源服务方向：厂综合能效服务技术W多能供应服务技术清洁能源服务技术厂新兴用能服务技术智慧能源方向：厂智能电网厂能源互联网信息通讯厂大数据人工智能成熟度：厂中试阶段生产阶段，产业化阶段拥有知识产权状况：1）一种综合能源监控用电缆固定装置专利公开号：CNU2） 一种燃气内燃机发电机组用隔声房专利公开号：CNU3） 一种自动化节能型锅炉装置专利公开号：CNB4） 一种能源节能燃烧器专利公开号：CNU5） 一种综合能源
7、分配规划用演示装置专利公开号：CNU6） 一种综合能源监控外壳用防护装置专利公开号：CNU7） 一种能源转换工程用保护设备专利公开号：CNU8） 一种能源转换工程设备检修用检测装置专利公开号：CNU产业发展联盟卜IND1.iSTRIA1.AiX1.ANCE国网上海综合能源服务有限公司技术成果展示图片：1-4张（图片须配图注，使用正文宋体五号字体加粗）1）最具复制推广性典型项目践行赋能SS。SSa西船段第国国组0）0尸陋隐四项目上海世博B片区央企总部能源中心项目中ECHIN/（0本他2）能源站内部设备（离心制冷机组、燃气内燃机-漠化锂机组、燃气锅炉）(19)中华人民共和国国家知识产权局(12)实
8、用新型专利(10)授权公告号CN209071991U(45)授权公告日.CC5(21)申谪号201822159S67.8(22)申请日2018.12.21(73)专利权人国网上海综合能源服务有限公司地址200122上海市浦东新区源深路1088号2303室(72)发明人吴斌(74)专利代理机构上海湾谷知识产权代理事务所(普通合伙)31289代理人倪继祖(51)1.nt.CI.H02G5/M2006.01)权利要求书1页说明书S页附图2页(54)实用新型名称一种标合能源监控用电缆固定装置(57)摘要本实用新型公开了一种综合能源监控用电境固定装置，包括底座板底座板的一例面板卜设有主架框和辅助架框,主
9、架框和辅助架框的内依皆设有技板.主架框和辅助架框之间通过卡块、拉杆和技柄连接底座板的四拐角处皆设有合金钻头合金站头设置在合金支管内合金支管焊接在合金套远离主架框的一侧面上,合金套与底座板之间固定连接.合金套内插设有调节杆调空杆远离旋幅的端与合金钻头之间饵接,本实用新型结构新顾,使用方便是一种新型且实用的综合能源监控用电揽固定装置.一二66:068(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号CN 209293491 U(45)授权公告日二019. 08.23权到要求书1页说明书2页 附图2页(21)申谪号201822168960.5(22)审谪日2018.12.21
10、(73)专利权人国网匕海综合能源服务有限公司地址200122上海市浦东新区源深路1088号2303室(72)发明人邵蚯光(74)专利代理机构上海湾谷知识产权代理事务所普通合伏)31289代理人倪维相(51)1.nt.CI.E04H(2006.01)E04B/2(2006.01)(54)实用新型名称冲燃气内燃机发电机组用隔声房(57)摘要本实用新型公开了一种燃气内燃机发电机组用隔声房.包括框架.所述框架内部填充离心梅,所述框架外倜客封安装隔声墙板,所述框架在门安装位置密封安装有隔声门:所述框架的右修密封嵌入安装进风机.谈进风机通过进风清声器连通外部的进风管；所述框架的左端顶部密封嵌入安装一对推风
11、消声器,母个所述排风消声器连通一个外部的持M管本实用新型能对嘤声进行有效治理.(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号CN106382715B(45)授权公告日2020.03.20F231.Ww(2006Q) F24H /20(2006.01)(56)对比文件CN 201917074 U,2011.08.03, CN 201837064 U,2011.05.18, JP S622S809 A,1987.10.07, DE 3029908 Al,1982.03.11, CN 101270915 A,2008.09.24, CN 201852277 U,2011.06
12、.01, CN 202274616 U.2012.06.13. CN 201917074 U,2011.08.03, 审查员李冰倩权利要求书1页说明朽S页 的图1页(21)申请号201610726552.X(22)申谪日2016.08.2S(65)同一申请的已公布的文献号申请公布号CN106382715A(43)申请公布日2017.02.08(73)专利权人国网上海综合能源服务有限公司地址200122上海市浦东新区源的1088号2303室(72)发明人冯霜鬲叶凤青(74)专利代理机构上海湾谷知识产权代理事务所(普通合伙)31289代理人李晓星(51)1.nt.C1.F24HZ/OX2006.0
13、1)F24H2006.01)(54)发明名称一种自动化节能型锅炉装置(57)摘要本发明公开了一种自动化节能型锅炉装置，连接用热装置,包括控制和、燃烧室、导热油预热室、一堀空气热室、二级空气及然室、加热立管、情热盘管、输送管、回收管、隔热室、空气进入管、空气箱和空气给送管所述燃烧室的一侧面开有注气孔,另一侧面连通所述导热油倭羯室，并在连通口设置第调节阀h所述导热油情热室的顶面连通所述一级空气愦热室的便面,并在连通口设置第二调书阀门：所述回收管上设置第电磁阀所述空气输送管上设置第二电磁阀.所述控制柜分别挣制所述第一电磁阀、第一电磁阀、第一调节阀门和第一调节陶门的开关度.本工发明自动化程度高并有效提
14、宓废气的利用率.(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号CX209355238U(45)授权公告日2019.09.06(21)申请号201822159088.8(22)申请日2018.12.21(73)专利权人国网上海综合能源服务有限公司地址200122上海市浦东新区源深路1088号2303室(72)发明人施宏毅(74)专利代理机构上海湾谷知识产权代理事务所(普通合伙)31289代理人倪继祖(51)1.nt.C1.F23DM02OO6.O1)F23DWoo6.01)F23DZ4/ZX2006.01)权利要求行1页说明狂2页附图1页(54)实用新型名称一种能源行
15、椀燃烧器(57)摘要本实用新型公开了一种能源节能燃畿落,通气管外部套接有防护套且防护套固定在燃烧器本体底部,防护套与通气管之间设有内腔防护套底部设有若干个第一出气管,第一出气管底部设有第一出气管第一出气管另一端固定连接有抽气网抽气阀的则输出端固定连接有第二出气管本实用新型结构新族,使得泄漏的燃气会集中在内腔内部加上防护套由多个防护层组合制成,进而所泄漏的燃气不会轻易湿出.使得本装置的防泄漏效果更加明显并且通过多个出气管以及抽气阀,将内腔内部的燃气快速型新导回储气罐内.使得能源得到了回收,提高了本装置n的资源利用率,使得其固定起来更加稳定.同时官也方便进行拆卸,进而提高本装置的实用性。(19)中华人民共和国国家知识产权局(12)实用新型专利(21)申请号201822159090.5(22)申请日2018.12.21(73)专利权人国阿上海综合能源嘏务有隈公司地址2001
