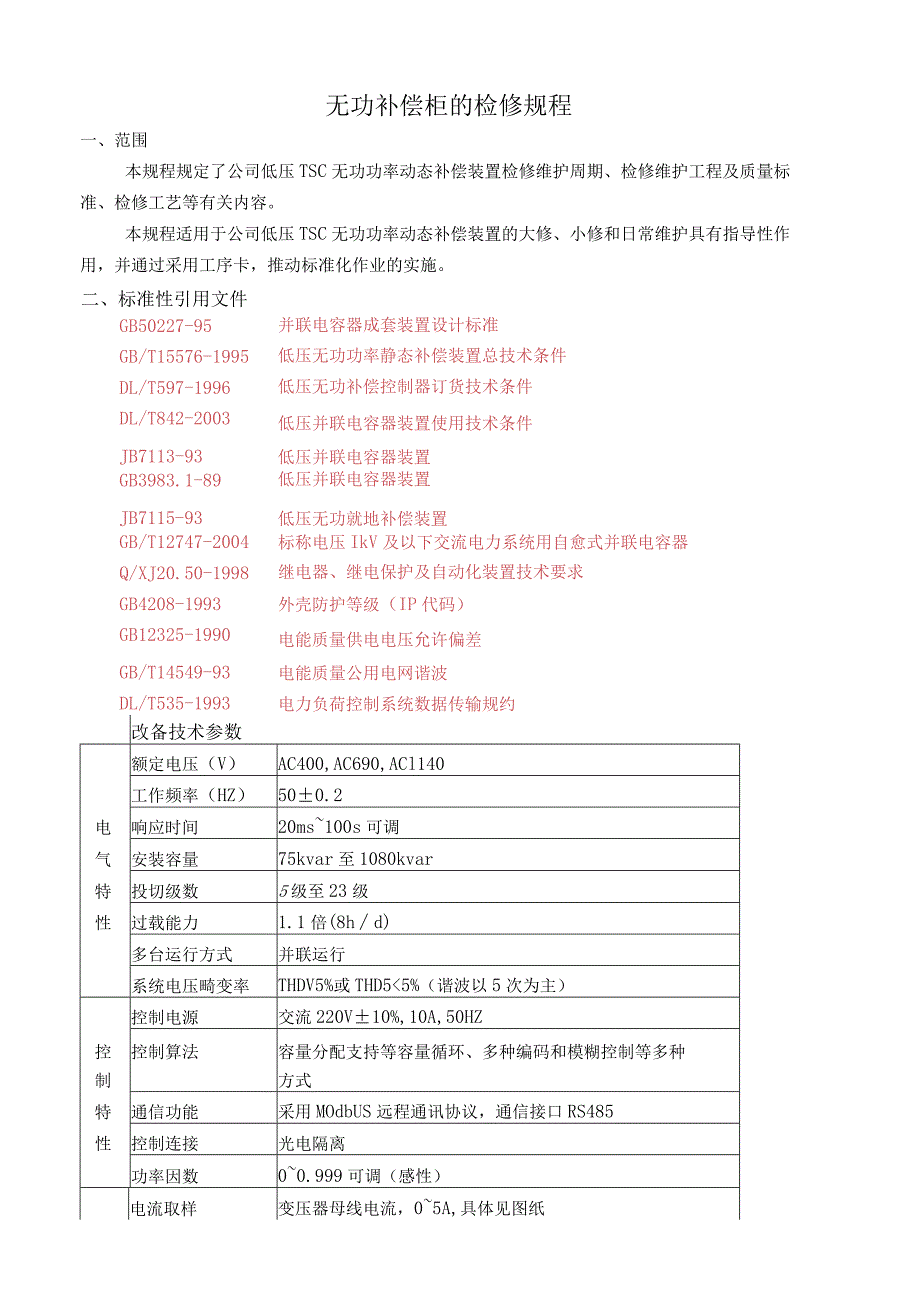

无功补偿柜的检修规程.docx_第1页
第1页 / 共7页

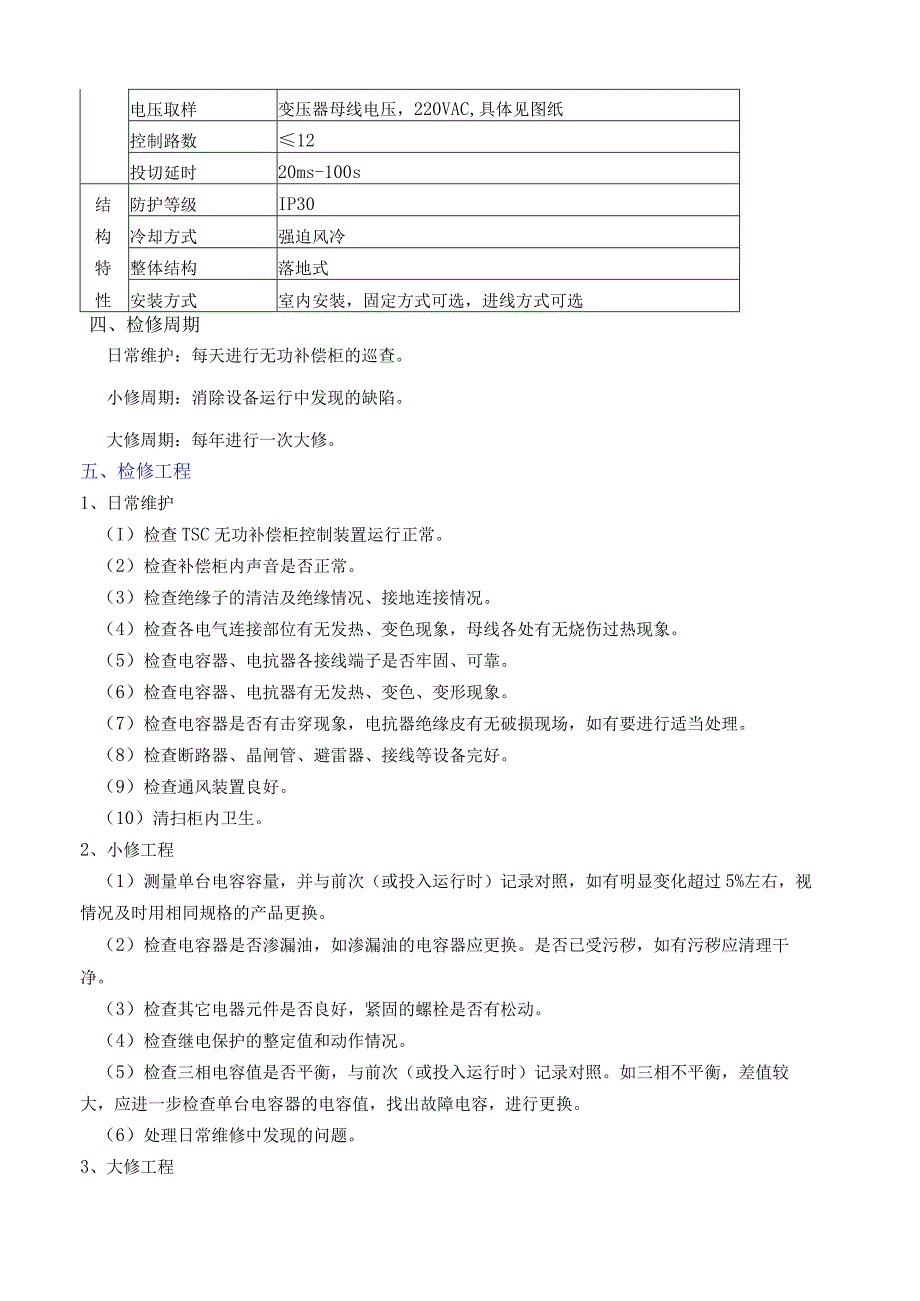

无功补偿柜的检修规程.docx_第2页
第2页 / 共7页

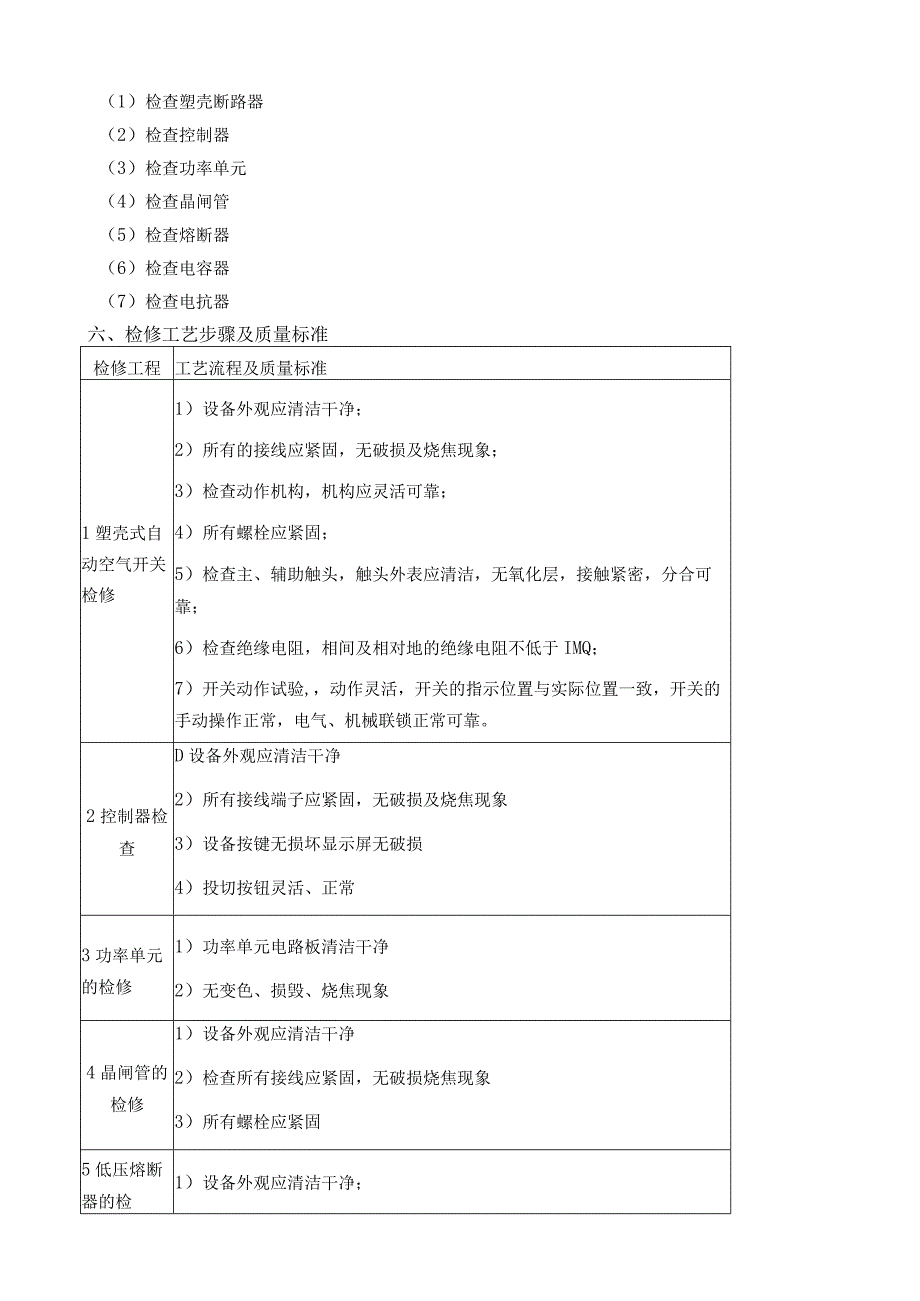

无功补偿柜的检修规程.docx_第3页
第3页 / 共7页
无功补偿柜的检修规程.docx_第4页
第4页 / 共7页
无功补偿柜的检修规程.docx_第5页
第5页 / 共7页
无功补偿柜的检修规程.docx_第6页
第6页 / 共7页
无功补偿柜的检修规程.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《无功补偿柜的检修规程.docx》由会员分享,可在线阅读,更多相关《无功补偿柜的检修规程.docx(7页珍藏版)》请在第壹文秘上搜索。

1、无功补偿柜的检修规程一、范围本规程规定了公司低压TSC无功功率动态补偿装置检修维护周期、检修维护工程及质量标准、检修工艺等有关内容。本规程适用于公司低压TSC无功功率动态补偿装置的大修、小修和日常维护具有指导性作用,并通过采用工序卡,推动标准化作业的实施。二、标准性引用文件GB50227-95并联电容器成套装置设计标准GB/T15576-1995低压无功功率静态补偿装置总技术条件DL/T597-1996低压无功补偿控制器订货技术条件DL/T842-2003低压并联电容器装置使用技术条件JB7113-93低压并联电容器装置GB3983.1-89低压并联电容器装置JB7115-93低压无功就地补偿

2、装置GB/T12747-2004标称电压IkV及以下交流电力系统用自愈式并联电容器Q/XJ20.50-1998继电器、继电保护及自动化装置技术要求GB4208-1993外壳防护等级(IP代码)GB12325-1990电能质量供电电压允许偏差GB/T14549-93电能质量公用电网谐波DL/T535-1993电力负荷控制系统数据传输规约改备技术参数额定电压(V)AC400,AC690,ACl140工作频率(HZ)500.2电响应时间20ms100s可调气安装容量75kvar至1080kvar特投切级数5级至23级性过载能力1.1倍(8hd)多台运行方式并联运行系统电压畸变率THDV5%或THD5

3、5%(谐波以5次为主)控制电源交流220V10%,10A,50HZ控控制算法容量分配支持等容量循环、多种编码和模糊控制等多种制方式特通信功能采用MOdbUS远程通讯协议,通信接口RS485性控制连接光电隔离功率因数00.999可调(感性)电流取样变压器母线电流,05A,具体见图纸电压取样变压器母线电压,220VAC,具体见图纸控制路数12投切延时20ms-100s结防护等级IP30构冷却方式强迫风冷特整体结构落地式性安装方式室内安装,固定方式可选,进线方式可选四、检修周期日常维护:每天进行无功补偿柜的巡查。小修周期:消除设备运行中发现的缺陷。大修周期:每年进行一次大修。五、检修工程1、日常维护

4、(I)检查TSC无功补偿柜控制装置运行正常。(2)检查补偿柜内声音是否正常。(3)检查绝缘子的清洁及绝缘情况、接地连接情况。(4)检查各电气连接部位有无发热、变色现象,母线各处有无烧伤过热现象。(5)检查电容器、电抗器各接线端子是否牢固、可靠。(6)检查电容器、电抗器有无发热、变色、变形现象。(7)检查电容器是否有击穿现象,电抗器绝缘皮有无破损现场,如有要进行适当处理。(8)检查断路器、晶闸管、避雷器、接线等设备完好。(9)检查通风装置良好。(10)清扫柜内卫生。2、小修工程(1)测量单台电容容量,并与前次(或投入运行时)记录对照,如有明显变化超过5%左右,视情况及时用相同规格的产品更换。(2

5、)检查电容器是否渗漏油,如渗漏油的电容器应更换。是否已受污秽,如有污秽应清理干净。(3)检查其它电器元件是否良好,紧固的螺栓是否有松动。(4)检查继电保护的整定值和动作情况。(5)检查三相电容值是否平衡,与前次(或投入运行时)记录对照。如三相不平衡,差值较大,应进一步检查单台电容器的电容值,找出故障电容,进行更换。(6)处理日常维修中发现的问题。3、大修工程(1)检查塑壳断路器(2)检查控制器(3)检查功率单元(4)检查晶闸管(5)检查熔断器(6)检查电容器(7)检查电抗器六、检修工艺步骤及质量标准检修工程工艺流程及质量标准1塑壳式自动空气开关检修1)设备外观应清洁干净;2)所有的接线应紧固,

6、无破损及烧焦现象;3)检查动作机构,机构应灵活可靠;4)所有螺栓应紧固;5)检查主、辅助触头,触头外表应清洁,无氧化层,接触紧密,分合可靠;6)检查绝缘电阻,相间及相对地的绝缘电阻不低于IMQ;7)开关动作试验,,动作灵活,开关的指示位置与实际位置一致,开关的手动操作正常,电气、机械联锁正常可靠。2控制器检查D设备外观应清洁干净2)所有接线端子应紧固,无破损及烧焦现象3)设备按键无损坏显示屏无破损4)投切按钮灵活、正常3功率单元的检修1)功率单元电路板清洁干净2)无变色、损毁、烧焦现象4晶闸管的检修1)设备外观应清洁干净2)检查所有接线应紧固,无破损烧焦现象3)所有螺栓应紧固5低压熔断器的检1

7、)设备外观应清洁干净;检修工程工艺流程及质量标准修2)检查熔断器本体,应无击穿,无裂纹,三相的电阻值应根本一致,熔断器帽应无松动。6电容器的检修D设备外观清洁2)所有的接线应禁固,无破损及烧焦现象3)检查螺栓应紧固4)检查外壳无裂纹、无漏油现象7电抗器的检修1)设备外观清洁2)所有的接线应禁固,无破损及烧焦现象3)检查螺栓应紧固4)检查各部防腐情况5)线圈应无变形、绝缘良好、无受潮老化现象6)各绝缘油漆无脱落掉色七、常见故障的排除序号故障现象故障原因排除方法1三相电压表指不的电压低由缺相造成三相电压不平衡查看控制器的故障记录看是否缺相2A、B、C三个电流表的指示不平衡由电压不平衡可造成电流的不

8、平衡,或由电容器的损坏也可造成电流的不平衡在没有熔断器报警的情况下,先查看控制器的故障记录,观察是否是由于缺相,检查已投入电容器组晶闸管开关指示灯是否有未被点亮的3故障灯亮晶闸管故障、风扇停转等导致晶闸管温度过高使温控开关动作。a、检查各组风扇是否停转、交流接触器是否能正常导通。b、翻看控制器的故障记录,查看故障支路及故障原因序号故障现象故障原因排除方法4主回路上电,控制器无显示1、电源是否引入到控制器2、控制器坏了a、用万用表检查确认是否在主线(一次线)上有电压,本项必须带电操作,具体操作时需要特别小心和按标准操作;b、检查取电压用保护熔丝有否接上及是否坏掉,在非带电状态下检查并接牢固。C、

9、控制器取电压接线端子是否接及是否接紧,在非带电状态下检查并接牢固。d、确认控制器是否有问题,有问题立即更换。5配电室进线柜电流指不表和控制器显示电流值相差较大电流变比设错,或CT线没接好及进线柜电流指示表是否已坏。a、检查主线上的CT变比是否和控制器上设置的一致,假设不一致需要重新设置为一样。b、检查主线上的CT引线是否和控制器的端子接牢固,并确认电流信号传输到控制器,否那么检查线路。6与电容器连接的回路导线有发热严重或烧焦现象接线端末接紧或过流a、用适宜档位电流钳卡该路电容投上时的工作电流,是否与额定电流悬殊很大,在电压正常时,如果电流悬殊很大,有可能是电容器损坏或者是现场谐波很严重,需要借

10、助电能质量分析仪测试后确认。b、该电容支路的相关接头是否接紧或者压紧,需要在不带电状态下检查,必需要对接线头进行工艺处理。C、检查导线在设计时是否按标准来设计,一般铜线按每平方毫米通5A电流来选。7电抗器噪音很大1、谐波超标2、机柜强度不够3、电抗器质量问题a、用适宜档位电流钳卡该路电容投上时的工作电流,是否与额定电流悬殊很大,在电压正常时,如果电流悬殊很大,电抗器噪音很大有可能是电流大或者是现场谐波很严重引起,需要借助电能质量分析仪测试后确认。b、如果在正常工作电流下,电抗器噪音很大,可以确定是电抗器本身的问题或者是与电容柜发生谐振。序号故障现象故障原因排除方法8电容器鼓包或者有“冒油”现象

11、谐波超标引起过流或电容器质量不好a、发现本现象后应立即将该组电容器切掉,并更换新电容,在未确定损坏原因前不能再投电容,以免再次损坏。b、用电能质量分析仪测试现场谐波情况,如果谐波超标,需要对现场谐波进行处理,如果谐波不严重,可确认是电容器的问题,还是属于正常损坏。9控制器功率因数显示异常1、电压或电流线相序接反2、控制器坏a、未按接线图将A、B、C相CT线(电流线)、电压线接入对应控制器端子,按接线图检查接线并仔细检查主线回路的相序。b、控制器本身问题,如果确认是控制器的问题,即使协调,以最快速度给用户更换上。10功率因素很低,控制器仍不投入1、负载无功量小未达投入门限2、电流变比设错3、报警

12、保护a、现场无功量太小,没到达投入门限,属于正常情况,仅需给客户解释就可以了。b、电流变比不对,核对实际CT变比,重新设置为正确变比就可以了。c、取样参数报警,对回路保护,故不投入。11无涌流投切器上有控制信号但不动作1、控制信号极性接反,2、主回路没上电,3、缺相保护,熔丝烧断4、“N”线未接好。a、控制信号极性是否接反,仔细检查,并按正确极性将控制信号线接好。b、主回路没闭合,检查无误后给主回路上电。c、某相无电压(缺相),用万用表测试,确认是缺相后,停电检查。d、线没接或没接牢,将线路检查后接好“N”线。八、平安操作及考前须知1、装置送电顺序1)合上小断路器Ql,Q2,观察面板仪表是否正

13、常工作。2)关闭断路器安装门并锁好,合上进线断路器QF。3)将控制器电源旋钮S打至“投”位置,观察控制器显示是否正确,电容器组投切是否正确。4)发现异常立即断开控制器电源。2、装置断电顺序1)将控制器电源旋钮S打至“切”位置,电容器组全部切除。2)断开进线断路器QF,翻开断路器安装门。3)断开小断路器Ql,Q2,断电操作完毕。3、断路器经过屡次分、合闸后,可能使主触头局部烧蚀合产生炭化现象,使接触电阻增大,应定期进行维护和检修。4、一定要保证装置有良好的接地,接地电阻小于0.1欧姆。5、在拆装控制器和仪表时电流互感器二次回路要短接,以防止电流互感器开路。6、假设装置内的断路器因故障跳闸后,要检

14、查事故现场,分析跳闸原因,待查明跳闸原因、处理完毕后才可进行合闸。操作时应将断路器进行脱口(操作时手柄向下按,把断路器手柄放到正常的分闸位置),然后才允许合上断路器。7、在维护和更换电容时,先将控制器断电、再将进线断路器手柄放到正常的分闸后,需让电容器放电时间大于1分钟,然后用万用表的直流档测量电容器两端的电压,当电压低于50V时才可进行操作。8、应定期巡检,观察电容器投切是否正常。发现异常应及时停电做相应处理,调试检修时请特别注意,由于柜门无连锁机构,因此在柜门翻开情况下装置内仍有电。5低压TSC无功功率动态补偿装置的作用1)提高用电负荷的功率因数,降低流入网侧电流,具有显著节能效果。2)提高供电电压质量,减少系统的电压降,使末端电压稳定。3)提高配电变压器的带载率,降低变压器及输电线路的损失,对挖掘供电设备的潜力祈祷积极的作用。4)由于有串联电抗器的存在,装置可有效的吸收谐波电流,防止谐波放大,起到谐波治理的目的。5)响应速度快,对变化频繁负荷的补偿效果尤为显著。
