1、缔澄污水公司罗茨风机技术要求一、本技术要求为针对缔澄污水公司申报的备件计划中GM35S和GM501.两台罗茨风机备件的采购技术要求，它包括技术要求、检验及验收等方面的要求。本技术要求提出的是最低技术要求，并未对一切技术细节做出规定，也未充分引述有关标准规范条文，乙方应保证提供符合本技术协议书和有关国家工业标准的优质产品。技术要求：2台风机的标准为AERZEN三叶转子风机，厂家提供风机为原装进口品牌。设备结1、风机为三叶转子，转子采用高标准球墨铸铁EN-GJS-400-15材质，碳钢渗氮处构要求理，并整体锻造加工而成，不得有任何形式涂层处理，寿命不低于160000小时。主轴采用C45N碳钢材质或
2、更优材质，轴与叶轮是整体设计，转子与轴一体锻造加工，以保证最好的机械性能，轴承需要能承载轴向推力。机头整体外壳上铸造加强筋，以增加壳体强度和增大散热面积。送风腔有预进气管道，通过降低回流脉动冲击来减少噪音的传播。机壳、侧板和盖板采用EN-GJ1.-200灰铸铁或更优材质制造的。2、进气口空气滤清器应是连续工作的，必须能够快捷拆卸、容易清洗。空气滤清器和进气管之间应设置报警指示器。风机入口应装设高效率的空气滤清器和消声器；风机出口为底座集成式消音器，无额外吸音材料。3、冷却，在性能表所列之气温范围内运转，通过外壳表面的对流冷却。风机的冷却方式应为风机同轴空气冷却，不接受水冷及额外供电冷却，以达到
3、节能目的。4、润滑轴承和同步齿轮为甩油润滑，无需复杂的润滑系统。5、风机应为无油送风（密封），送风腔与齿轮箱和前端盖处以迷宫式密封，这些密封中位有中空的回气孔与大气相通。迷宫式活塞环保证鼓风机气体工作腔无油及外泄露。6、采用同步齿轮，斜齿的同步齿轮通过硬化处理后研磨，通过压力油膨胀后与驱动轴圆锥连接固定。齿轮高强度高硬度的合金钢材质16MnCr5E高级合金钢或更优材质；要求采用斜齿轮以降低噪音，使机械传动更平稳。齿轮与主轴采用锥度安装、液压涨拆形式，不采用轴键安装，轮齿需磨削硬化处理。7、主机部分，采用三叶转子及送风腔预进气管道，可以减少气流的回流脉动冲击以及实现全新的整体设计。辅助设置可以全

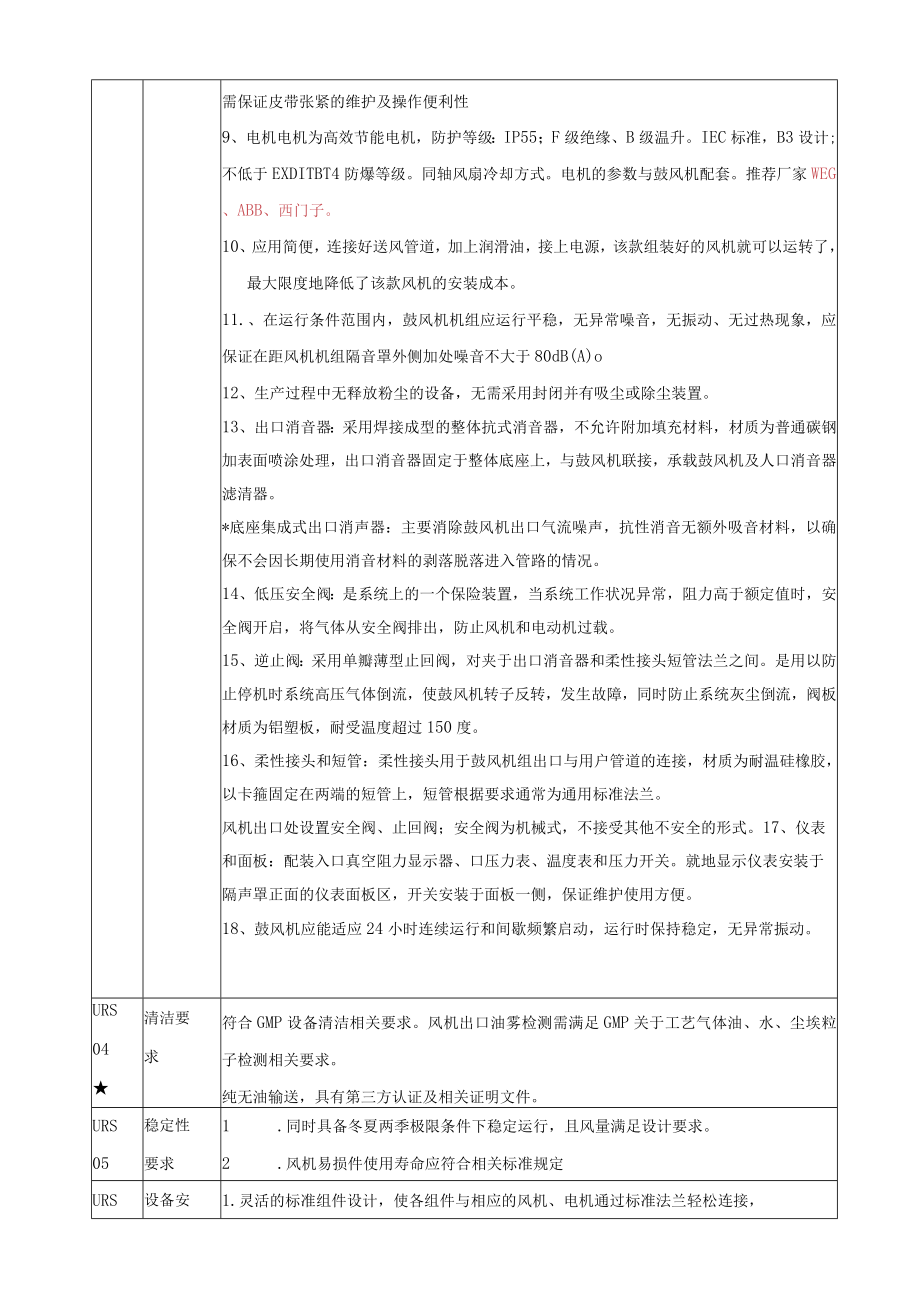

4、部安装在排气消音器/基座总成上。8、采用皮带传动，皮带选用进口欧比特OPT1.-BE1.T、盖茨GateS或同等品质品牌，鼓风机与电动机由皮带连接，优先采用悬式支撑，并依靠电机自重保证皮带始终处于张紧状态，日常不需要维护皮带的张进度的工作。如采用其他连接方式需保证皮带张紧的维护及操作便利性9、电机电机为高效节能电机，防护等级：IP55；F级绝缘、B级温升。IEC标准，B3设计;不低于EXDITBT4防爆等级。同轴风扇冷却方式。电机的参数与鼓风机配套。推荐厂家WEG、ABB、西门子。10、应用简便，连接好送风管道，加上润滑油，接上电源，该款组装好的风机就可以运转了，最大限度地降低了该款风机的安装
5、成本。11.、在运行条件范围内，鼓风机机组应运行平稳，无异常噪音，无振动、无过热现象，应保证在距风机机组隔音罩外侧加处噪音不大于80dB(A)o12、生产过程中无释放粉尘的设备，无需采用封闭并有吸尘或除尘装置。13、出口消音器：采用焊接成型的整体抗式消音器，不允许附加填充材料，材质为普通碳钢加表面喷涂处理，出口消音器固定于整体底座上，与鼓风机联接，承载鼓风机及人口消音器滤清器。*底座集成式出口消声器：主要消除鼓风机出口气流噪声，抗性消音无额外吸音材料，以确保不会因长期使用消音材料的剥落脱落进入管路的情况。14、低压安全阀：是系统上的一个保险装置，当系统工作状况异常，阻力高于额定值时，安全阀开启
6、，将气体从安全阀排出，防止风机和电动机过载。15、逆止阀：采用单瓣薄型止回阀，对夹于出口消音器和柔性接头短管法兰之间。是用以防止停机时系统高压气体倒流，使鼓风机转子反转，发生故障，同时防止系统灰尘倒流，阀板材质为铝塑板，耐受温度超过150度。16、柔性接头和短管：柔性接头用于鼓风机组出口与用户管道的连接，材质为耐温硅橡胶，以卡箍固定在两端的短管上，短管根据要求通常为通用标准法兰。风机出口处设置安全阀、止回阀；安全阀为机械式，不接受其他不安全的形式。17、仪表和面板：配装入口真空阻力显示器、口压力表、温度表和压力开关。就地显示仪表安装于隔声罩正面的仪表面板区，开关安装于面板一侧，保证维护使用方便

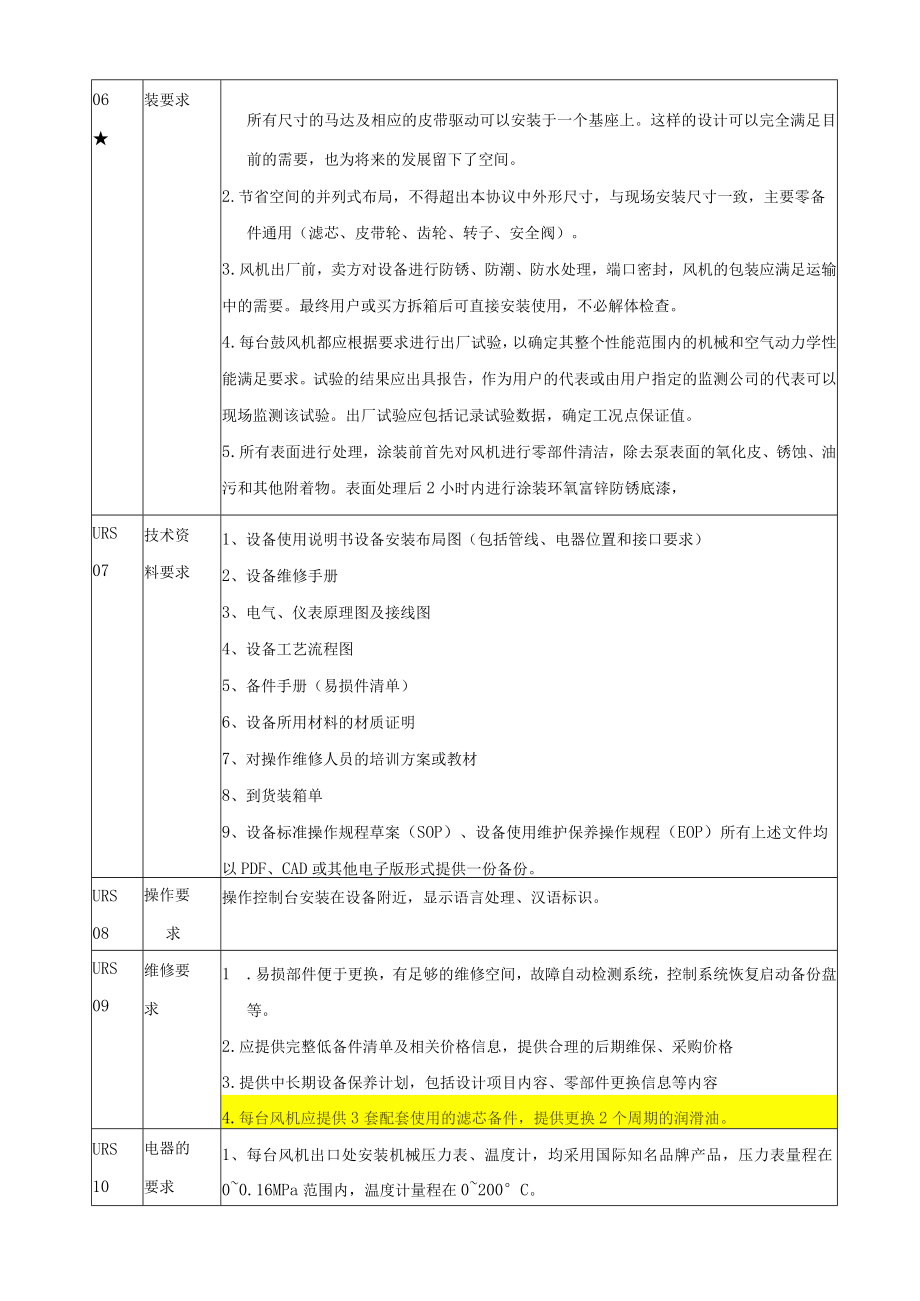

7、。18、鼓风机应能适应24小时连续运行和间歇频繁启动，运行时保持稳定，无异常振动。URS04清洁要求符合GMP设备清洁相关要求。风机出口油雾检测需满足GMP关于工艺气体油、水、尘埃粒子检测相关要求。纯无油输送，具有第三方认证及相关证明文件。URS05稳定性要求1 .同时具备冬夏两季极限条件下稳定运行，且风量满足设计要求。2 .风机易损件使用寿命应符合相关标准规定URS设备安1.灵活的标准组件设计，使各组件与相应的风机、电机通过标准法兰轻松连接，06装要求所有尺寸的马达及相应的皮带驱动可以安装于一个基座上。这样的设计可以完全满足目前的需要，也为将来的发展留下了空间。2 .节省空间的并列式布局，不
8、得超出本协议中外形尺寸，与现场安装尺寸一致，主要零备件通用（滤芯、皮带轮、齿轮、转子、安全阀）。3 .风机出厂前，卖方对设备进行防锈、防潮、防水处理，端口密封，风机的包装应满足运输中的需要。最终用户或买方拆箱后可直接安装使用，不必解体检查。4 .每台鼓风机都应根据要求进行出厂试验，以确定其整个性能范围内的机械和空气动力学性能满足要求。试验的结果应出具报告，作为用户的代表或由用户指定的监测公司的代表可以现场监测该试验。出厂试验应包括记录试验数据，确定工况点保证值。5 .所有表面进行处理，涂装前首先对风机进行零部件清洁，除去泵表面的氧化皮、锈蚀、油污和其他附着物。表面处理后2小时内进行涂装环氧富锌
9、防锈底漆，URS07技术资料要求1、设备使用说明书设备安装布局图（包括管线、电器位置和接口要求）2、设备维修手册3、电气、仪表原理图及接线图4、设备工艺流程图5、备件手册（易损件清单）6、设备所用材料的材质证明7、对操作维修人员的培训方案或教材8、到货装箱单9、设备标准操作规程草案（SOP）、设备使用维护保养操作规程（EOP）所有上述文件均以PDF、CAD或其他电子版形式提供一份备份。URS08操作要求操作控制台安装在设备附近，显示语言处理、汉语标识。URS09维修要求1 .易损部件便于更换，有足够的维修空间，故障自动检测系统，控制系统恢复启动备份盘等。2 .应提供完整低备件清单及相关价格信息
10、，提供合理的后期维保、采购价格3 .提供中长期设备保养计划，包括设计项目内容、零部件更换信息等内容4.每台风机应提供3套配套使用的滤芯备件，提供更换2个周期的润滑油。URS10电器的要求1、每台风机出口处安装机械压力表、温度计，均采用国际知名品牌产品，压力表量程在00.16MPa范围内，温度计量程在0200C。URS11售后服务要求设备的服务承诺1 .为了确保设备的正常使用和最优化的运行效果，我们将提供如下服务，2 .对客户电话咨询，2小时给出答案。如需要，24小时到达现场服务。3 .设备整机质保期不低于12个月4 .对买方的工作人员进行必要的正确操作和维护培训。5 .设备保质期从设备运行开始
11、之日起12月。URS12安全、环保、健康要求设备功能失调或者故障的情况下，必须配备所有必要的保护措施，保证设备和产品仍然处于一个安全状态。必须提供设施保证人员、产品和设备安全。1、供应商可针对明显影响工艺操作的不同安全问题给出建议。2、工作压力等，符合生产要求、达到工艺要求。3、接地：供应商应确保所有设备良好接地。4、如急停装置在任何设备上启用，所有设备必须停止。全线急停的概念应有设备供应商提供。5、设备断电应保护操作人员和设备本身。电源恢复应为手动操作而不是自动恢复。URS13公用工程要求（水、电、汽）无要求URS14设备运转1、安装与调试供应商负责整个设备的安装指导工作，并负责设备的调试及
12、试运行，并对保证期内设备质量及正常运转负责。供应商在设备安装之前需充分了解设备安装地点的土建结构条件，保证设备的安装和使用将是正确的。供应商必须在接到需方要求后5天内派员到达现场，供应商参加指导安装。供应商需在设备安装，调试，试运行期间，派技术代表到现场进行工作，指导安装、进行功能调试，负责与业主联系有关工作，配合完成工程验收工作，并提交安装调试完毕的证明。合格的指导人员必须至少有安装和调试同类设备5年以上的工作经验。2、试车根据通风机振动检测极其限值（JB/T8689T998）标准进行鼓风机振动试验，根据风机和罗茨鼓风机噪声测量方法GB/T2888-91）标准进行鼓风机噪声试验，进行旋转体动
13、平衡（振动）试验，进行鼓风机性能试验，并提供相应的试验报告。3、人员培训（1）为使设备能正常安装和运行，乙方提供相关的技术培训。培训内容与工程进度相一致。（2）提供“该设备的结构原理及使用维护”等相关培训服务。（3）培训的时间等具体内容由双方商定。培训方案序号培训内容计划人数培训师构成备注职称人数1如下1工程师1如下操作文档及操作方面培训，内容如下：1 .操作与维护前的注意事项2 .人身安全及设备安全。3 .风机的基本信息4 .风机的电气连接及基本控制5 .风机基本运转设置6 .风机运行参数查询7 .当前故障信息查看8 .SV值是设定。9 .运行曲线图的查看10 .运行历史记录及故障记录信息查看及保存I1.风机的启动与停止。12 .日常运行保养与维护13 .故障代码意义与解释。14 .操作演示及实际操作。2、乙方出厂检验合格后的罗茨风机备件送至缔澄污水公司，并向甲方交付该品牌生产厂家服务承诺书、机头测试报告，电机测试报告及出厂检验合格证。3、风机出厂前，卖方对设备进行防锈、防潮、防水处理，端口密封，风机的包装应满足运输中的需要。最终用户或买方拆箱后可直接安装使用，不必解体检查。4、甲方负责办理相关入库、验收手续。安阳市西区综合污水处理有限责任公司2021-11-6
