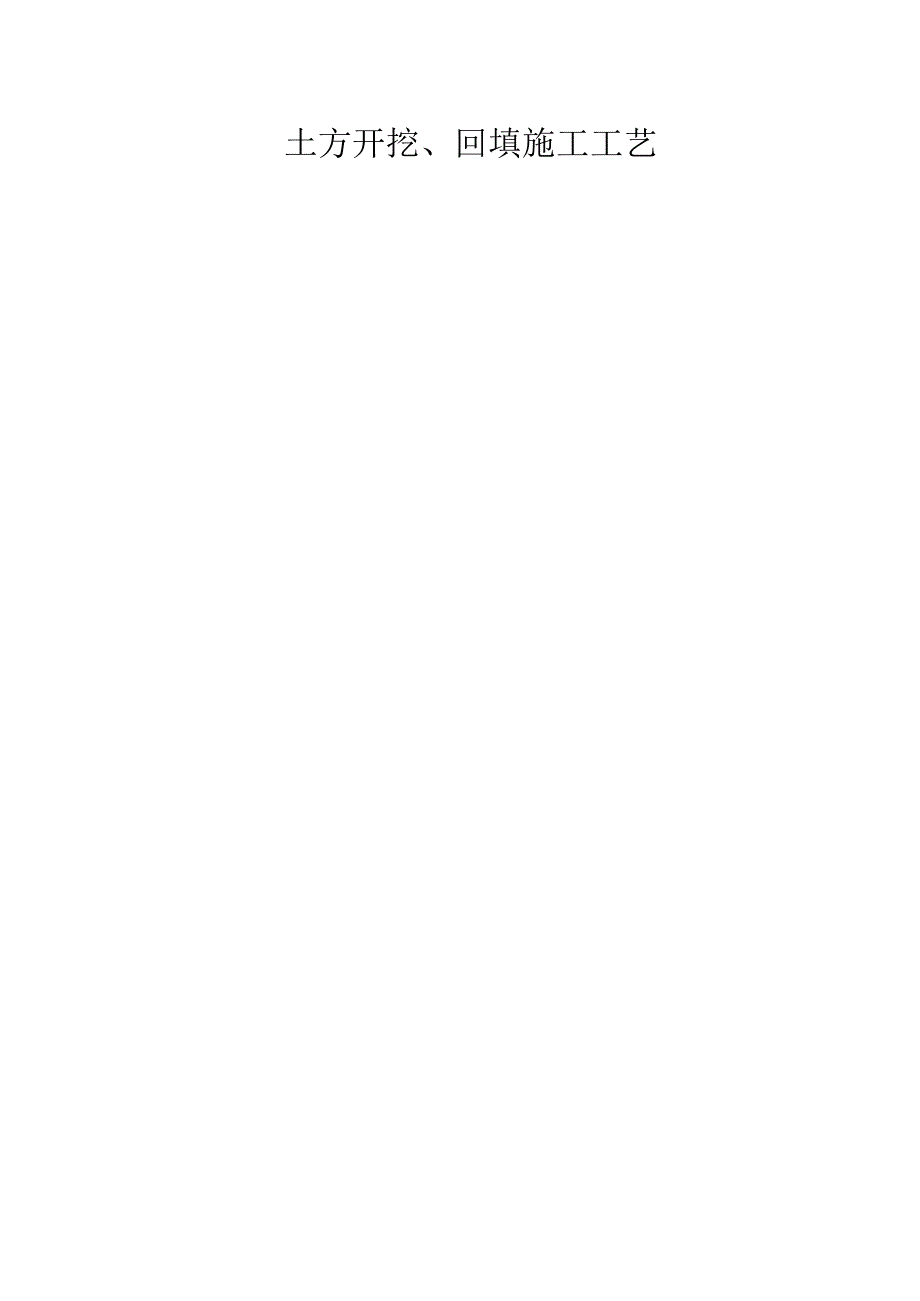

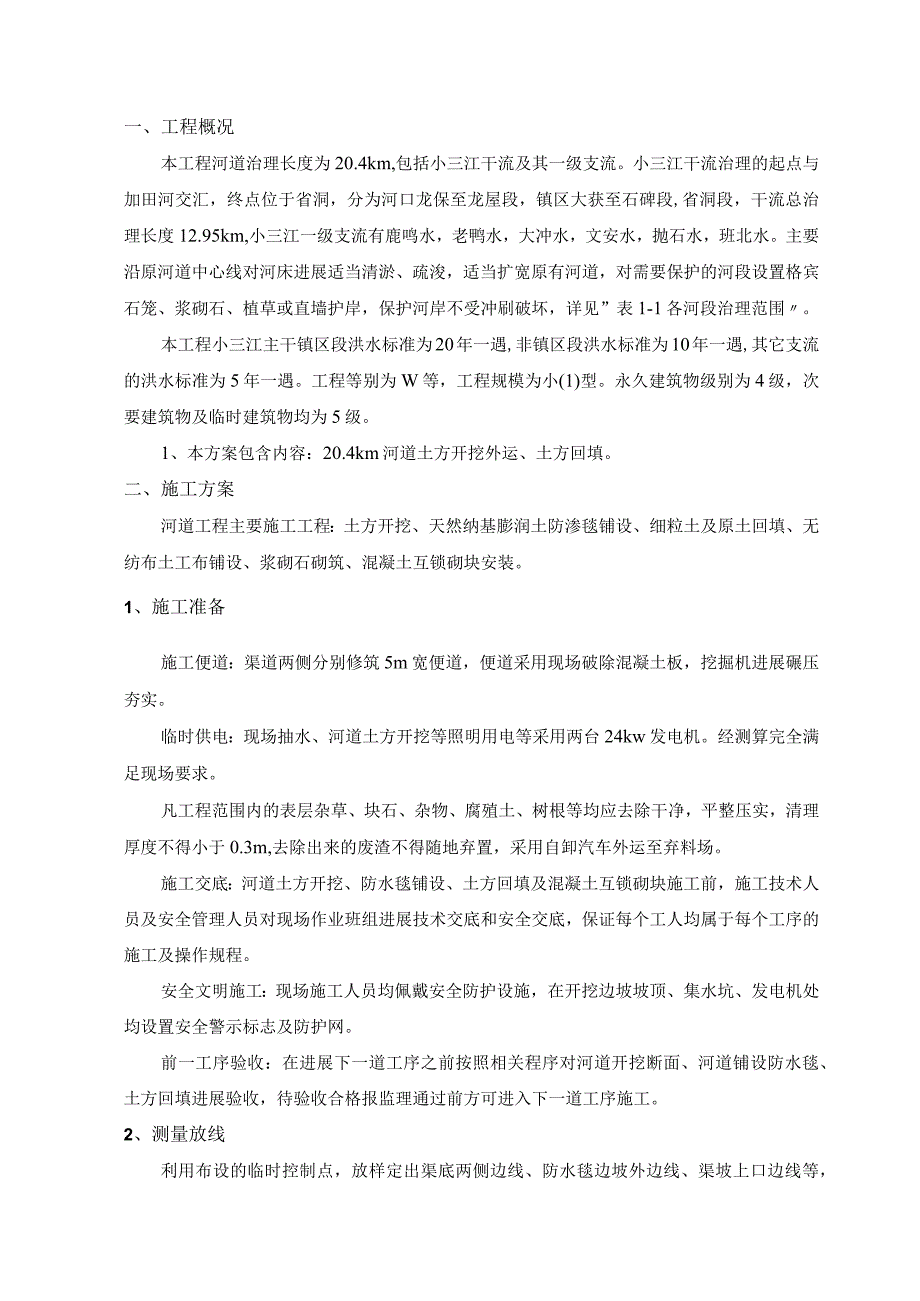

1、土方开挖、回填施工工艺一、工程概况本工程河道治理长度为20.4km,包括小三江干流及其一级支流。小三江干流治理的起点与加田河交汇，终点位于省洞，分为河口龙保至龙屋段，镇区大获至石碑段,省洞段，干流总治理长度12.95km,小三江一级支流有鹿鸣水，老鸭水，大冲水，文安水，抛石水，班北水。主要沿原河道中心线对河床进展适当清淤、疏浚，适当扩宽原有河道，对需要保护的河段设置格宾石笼、浆砌石、植草或直墙护岸，保护河岸不受冲刷破坏，详见”表1-1各河段治理范围。本工程小三江主干镇区段洪水标准为20年一遇,非镇区段洪水标准为10年一遇,其它支流的洪水标准为5年一遇。工程等别为W等，工程规模为小(1)型。永久
2、建筑物级别为4级，次要建筑物及临时建筑物均为5级。1、本方案包含内容：20.4km河道土方开挖外运、土方回填。二、施工方案河道工程主要施工工程：土方开挖、天然纳基膨润土防渗毯铺设、细粒土及原土回填、无纺布土工布铺设、浆砌石砌筑、混凝土互锁砌块安装。1、施工准备施工便道：渠道两侧分别修筑5m宽便道，便道采用现场破除混凝土板，挖掘机进展碾压夯实。临时供电：现场抽水、河道土方开挖等照明用电等采用两台24kw发电机。经测算完全满足现场要求。凡工程范围内的表层杂草、块石、杂物、腐殖土、树根等均应去除干净，平整压实，清理厚度不得小于0.3m,去除出来的废渣不得随地弃置，采用自卸汽车外运至弃料场。施工交底：

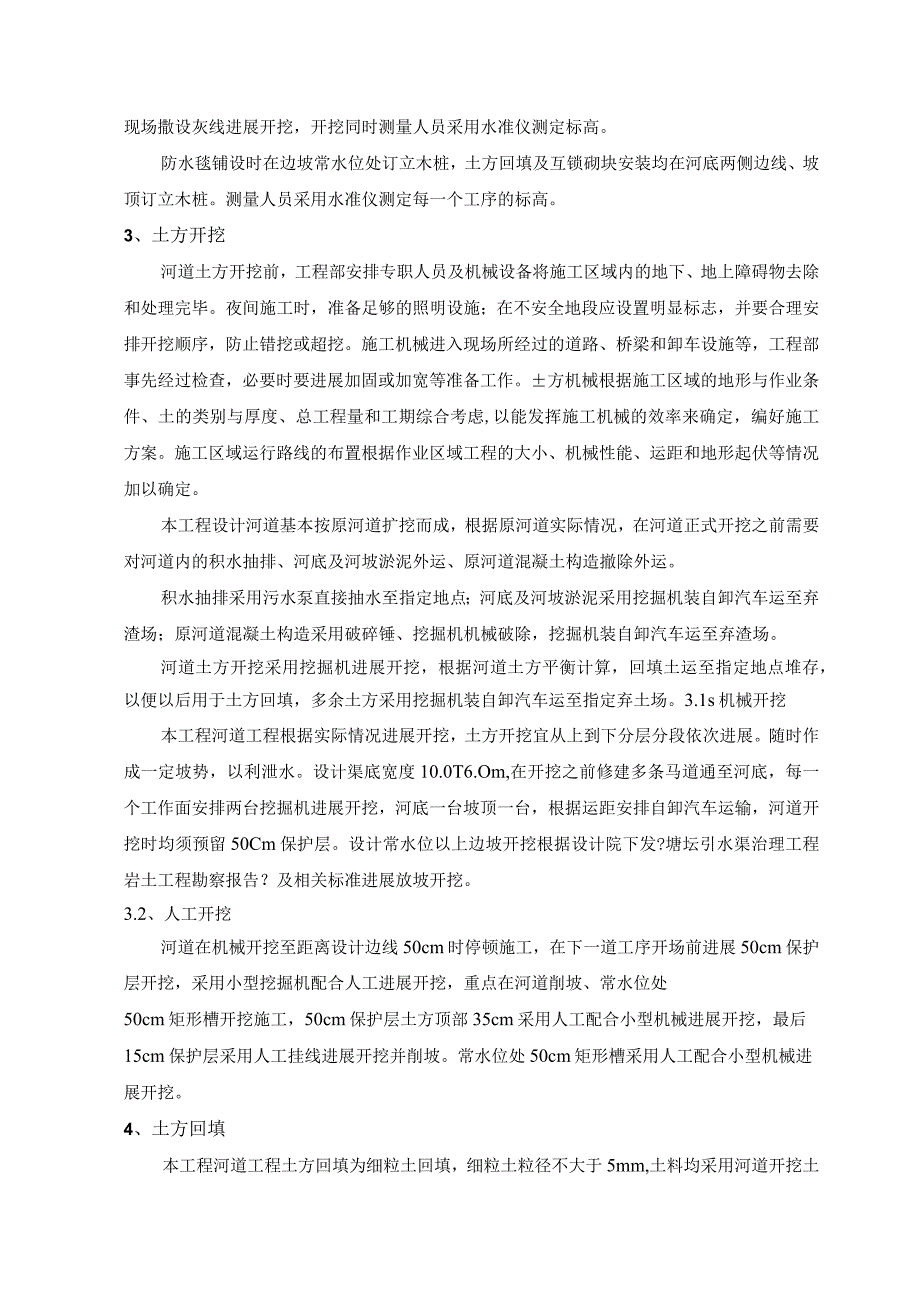

3、河道土方开挖、防水毯铺设、土方回填及混凝土互锁砌块施工前，施工技术人员及安全管理人员对现场作业班组进展技术交底和安全交底，保证每个工人均属于每个工序的施工及操作规程。安全文明施工：现场施工人员均佩戴安全防护设施，在开挖边坡坡顶、集水坑、发电机处均设置安全警示标志及防护网。前一工序验收：在进展下一道工序之前按照相关程序对河道开挖断面、河道铺设防水毯、土方回填进展验收，待验收合格报监理通过前方可进入下一道工序施工。2、测量放线利用布设的临时控制点，放样定出渠底两侧边线、防水毯边坡外边线、渠坡上口边线等，现场撒设灰线进展开挖，开挖同时测量人员采用水准仪测定标高。防水毯铺设时在边坡常水位处订立木桩，土
4、方回填及互锁砌块安装均在河底两侧边线、坡顶订立木桩。测量人员采用水准仪测定每一个工序的标高。3、土方开挖河道土方开挖前，工程部安排专职人员及机械设备将施工区域内的地下、地上障碍物去除和处理完毕。夜间施工时，准备足够的照明设施；在不安全地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。施工机械进入现场所经过的道路、桥梁和卸车设施等，工程部事先经过检查，必要时要进展加固或加宽等准备工作。方机械根据施工区域的地形与作业条件、土的类别与厚度、总工程量和工期综合考虑,以能发挥施工机械的效率来确定，编好施工方案。施工区域运行路线的布置根据作业区域工程的大小、机械性能、运距和地形起伏等情况加以确定。
5、本工程设计河道基本按原河道扩挖而成，根据原河道实际情况，在河道正式开挖之前需要对河道内的积水抽排、河底及河坡淤泥外运、原河道混凝土构造撤除外运。积水抽排采用污水泵直接抽水至指定地点；河底及河坡淤泥采用挖掘机装自卸汽车运至弃渣场；原河道混凝土构造采用破碎锤、挖掘机机械破除，挖掘机装自卸汽车运至弃渣场。河道土方开挖采用挖掘机进展开挖，根据河道土方平衡计算，回填土运至指定地点堆存，以便以后用于土方回填，多余土方采用挖掘机装自卸汽车运至指定弃土场。3.1s机械开挖本工程河道工程根据实际情况进展开挖，土方开挖宜从上到下分层分段依次进展。随时作成一定坡势，以利泄水。设计渠底宽度10.0T6.Om,在开挖之
6、前修建多条马道通至河底，每一个工作面安排两台挖掘机进展开挖，河底一台坡顶一台，根据运距安排自卸汽车运输，河道开挖时均须预留50Cm保护层。设计常水位以上边坡开挖根据设计院下发?塘坛引水渠治理工程岩土工程勘察报告？及相关标准进展放坡开挖。3.2、人工开挖河道在机械开挖至距离设计边线50cm时停顿施工，在下一道工序开场前进展50cm保护层开挖，采用小型挖掘机配合人工进展开挖，重点在河道削坡、常水位处50cm矩形槽开挖施工，50cm保护层土方顶部35cm采用人工配合小型机械进展开挖，最后15cm保护层采用人工挂线进展开挖并削坡。常水位处50cm矩形槽采用人工配合小型机械进展开挖。4、土方回填本工程河
7、道工程土方回填为细粒土回填，细粒土粒径不大于5mm,土料均采用河道开挖土料，施工区域主要为河底及边坡，河道常水位以下铺设厚度50cm,常水位以上回填至设计边线。4.1、 回填试验现场河底取100m作为细粒土回填试验段，根据回填土施工经历确定土料松铺厚度，分别取几个厚度进展碾压试验,通过试验取得有关测试数据和确定施工技术参数,根据试验结果确定施工压实控制参数，包括土料含水率、松铺系数、铺土厚度、碾压机械类型、压实遍数、压实方法静压次数、振压次数)等。4.2、 河底回填河底回填设计厚度为50cm,采用两次回填完成，为保护防水毯不受破坏，细粒土自卸汽车卸料采用进占法卸料，推土机或装载机进展摊铺，振动
8、压路机进展碾压。4.3、边坡回填河道边坡最窄处填筑厚度仅50cm,无法采用大型机械进展施工，本工程采用河底及坡顶堆料，小型装载机或挖掘机搬运土至坡面上，采用人工摊铺，分层进展回填，采用蛙式打夯机进展夯实，每层填筑均超过边坡设计线IOCnb人工挂线削坡至设计边线。4.4回填质量控制为确保土方填筑质量符合设计要求，施工前先作碾压试验，以选择确定符合现场施工条件的最正确铺土厚度、最优含水率及合理的压实遍数。(1)含水量的控制：用指定的土料做标准击实试验，选择最优含水量。当土料枯燥时进展洒水，含水量过高时，进展排水或晾晒。铺料和碾压工序必须连续进展，如需短时间停工，其外表风干层应经常洒水湿润，保持含水
9、量在控制范围内。(2)密实度、层厚的控制：在进展土方分层碾压填筑时，施工质检员跟班检测。按试验确定的参数检查每批松铺土层的含水率，层厚等指标。每层土填筑之前，都在基坑或沟槽边坡上开台阶，确保碾压或夯实时，压路机或夯具能同时压实新添土和开台阶的原装土，确保回填土与原装土的良好结合和压实，防止不均匀沉陷。每坯土层碾压、夯压完成后，按施工标准要求用环刀法抽取土样测定土的干密度，其指标符合设计要求后，再填筑上层土方。(3)碾压质量控制：用蛙式打夯机压实时，夯迹双向套夯，夯压夯1/3,行压行1/3。压路机压实时,要按进退错距法碾压，轮迹搭接宽度应大于IOCM,行车速度不大于2公里/小时。上一层土方铺填之
10、前，要对下层结合层面湿润并刨毛12cm,以保证良好的结合。4. 5保证回填土质量的措施(1)土方回填前，应去除坑内杂物，并请监理工程师进展隐蔽工程验收。合格后才能进展土方回填施工。(2)铺土厚度与土块粒径不大于标准和试验要求。分段填筑时，各段土层之间设定标志，以防漏压、欠压，上下层分段位置搭接应错开。从纵断面上看，在厚土层与薄土层之间，已夯实土与未夯实土之间，均应有一较长的过渡地段，以免管道受压不均发生开裂。(3)填土面应保持一定的横坡或中间高、两边低，以利排除外表积水。当天填土必须当天碾压完成。由于气候、施工等原因停工的，回填土面层应加以保护。复工时应对不合格的面层作局部处理后继续回填。(4
11、)如出现“弹簧土，层间光面、层间中空等现象时，要采取翻晒、掺料、去除等处理方法，经历收合格后再进展新料的铺设。三、质量保证措施为确保实现质量目标，建设健全质量体系。完善质量责任制，制定切实可行的质量保证措施和相应质量控制程序，为工程质量确立可靠保证。工程部质量保证体系图工程经理：廖京凡(1)质量保证的关键a.抓根基管理，严格监视检查：开展质量目标管理活动，把管理活动落实在施工过程中，建设管理台帐，坚持考核不断改进。在抓管理的同时，在该工程上配备业务能力精，技术水平高，工作责任心强的质量人员进展把关。b.预防为主，抓好工前保证：施工前分析工程特点，找出管理关键，编制质量目标设计，制定技术措施，以
12、样板引路，协同建设单位，监理，监视部门依据设计图讨论选定部位，明确内容的样段，以点带面，使整个工程质量到达合格标准。c.划分责任，奖罚清楚：除了工程经理是工程质量直接责任人，对所从事的具体工程，具体部位的负责人，是该部位、该工程的质量承担者，根据质量的优势，依据公司质量奖罚规定给予奖励或惩罚。d.认真落实“三检制：各工序自检合格后，由施工队技术人员在自检根基上对每道工序进展复核，合格后报工程专职质检人员进展检验。工程部设专职质检员，在施工现场巡回检查及抽查，同意后才能进展下道工序施工。模板及混凝土浇筑质量检查可见下表。e.技术人员认真仔细阅图、审图，及时做好分项工程的技术交底，组织新标准，新工
13、艺的学习和落实，并做好分部工程的隐、预检工作。本工程质量体系文件、工程技术资料由工程资料员负责收集、整理，按有关工程施工技术资料及档案管理规定进展整理归档。做到资料与工程同步、完整齐全。(2)过程控制施工过程控制是本工程质量控制的重点，要使所有对工程质量有影响的施工安装和服务等各项工序始终处于受控状态。施工中应严格按照施工图纸、专项施工方案、施工标准、施工工艺、作业指导书，质量验评标准进展施工，使工程质量始终处于良好的受控状态。分部、分项工程的构造部位、隐蔽工程、成品要采用标牌、卡片、标志、钢印和质量记录等多种形式标识。工程技术质量部负责组织专业质量检查员对施工质量执行全过程跟踪检查，进展工序
14、质量控制。设专职质量检查员保证其正常行使质量监视检查责任。工程物资部负责防水毯、土工布供应并保证质量。同时工程物资部、工程工程部、工程技术质量部负责落实进场材料的质量验证。材料进场后，随机抽样检测，根据材料用量，确定抽样数量；各种材料按规定进展抽样检查，按标准进展试验和见证取样。工程技术质量部的试验及计量员配合完成施工中所用的材料、混凝土试块等试验及计量器具的检验，校正工作。土方开挖质量要求土方开挖、基坑外型尺寸允许偏差值序号工程允许偏差(mm)检验方法1坑(槽)底部标高+20,-10水准仪2长度、宽度+20,-10经纬仪、拉线、尺量3斜面平整度202m靠尺四、施工进度方案及保障措施1、施工进
15、度方案根据现场情况，施工河道目前两侧征地、拆迁均缓慢，河道内污水排出等，那么根据以上两种情况，采取分段进展河道施工。河道土方开挖回填根据实际情况均分成两局部同时进展施工。2、保障措施2.1 细化进度方案，以节点目标保工期目标(1)认真编制月、周进度方案，并将其进度方案下到达各施工班组，责任到人，建设生产进度日报机制，当天方案，当天完成，如不能按期完成，找出问题所在，及时调整方案，在确保工程质量的前提下采取一切可能措施，将进度赶回。(2)对施工工程总工期进展有效控制，我们把制订方案、实施、检查、比较分析、确定调整措施、修订方案等过程形成闭合回路。即在实际施工中，根据收集的实际进度信息，比较和分析
16、进度方案，利用网络方案技术对工程进度进展动态管理，根据工程实际进度进展工期优化，强化关键线路资源保证，以确保总进度方案目标的实现。2.2 合理进展资源配置对劳动力资源的优化配置是保证工程进度方案实现的前提；加强现场材料管理，建设健全材料管理岗位责任制是工程进度方案实现的最主要途径；重视对施工机械设备的管理优化，保证设备在使用中处于良好状态，减少闲置、损坏，提高使用效率及生产率水平是实现进度目标的基本保证。(1)建设精神、物质鼓励机制，发挥职工主人翁精神，发动职工认真完成方案或为完成方案提供合理化建议，工程部实行一些经济承包责任制，划解任务、层层落实，实行计件工资或超额提成，按实给予物质的奖励；同时对技术革新、
