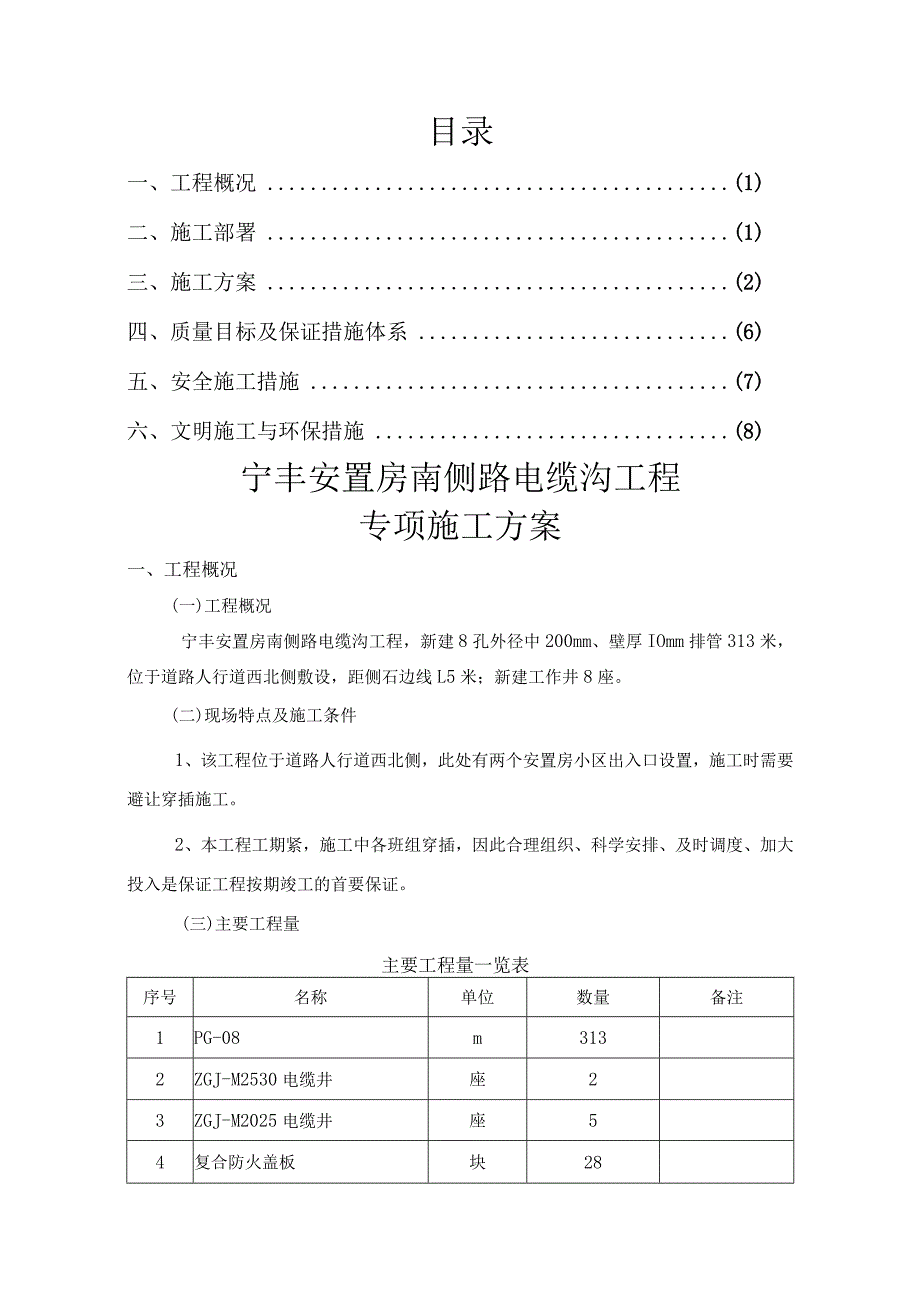

1、目录一、工程概况(1)二、施工部署(1)三、施工方案(2)四、质量目标及保证措施体系(6)五、安全施工措施(7)六、文明施工与环保措施(8)宁丰安置房南侧路电缆沟工程专项施工方案一、工程概况(一)工程概况宁丰安置房南侧路电缆沟工程，新建8孔外径中200mm、壁厚IOmm排管313米，位于道路人行道西北侧敷设，距侧石边线L5米；新建工作井8座。(二)现场特点及施工条件1、该工程位于道路人行道西北侧，此处有两个安置房小区出入口设置，施工时需要避让穿插施工。2、本工程工期紧，施工中各班组穿插，因此合理组织、科学安排、及时调度、加大投入是保证工程按期竣工的首要保证。(三)主要工程量主要工程量一览表序号

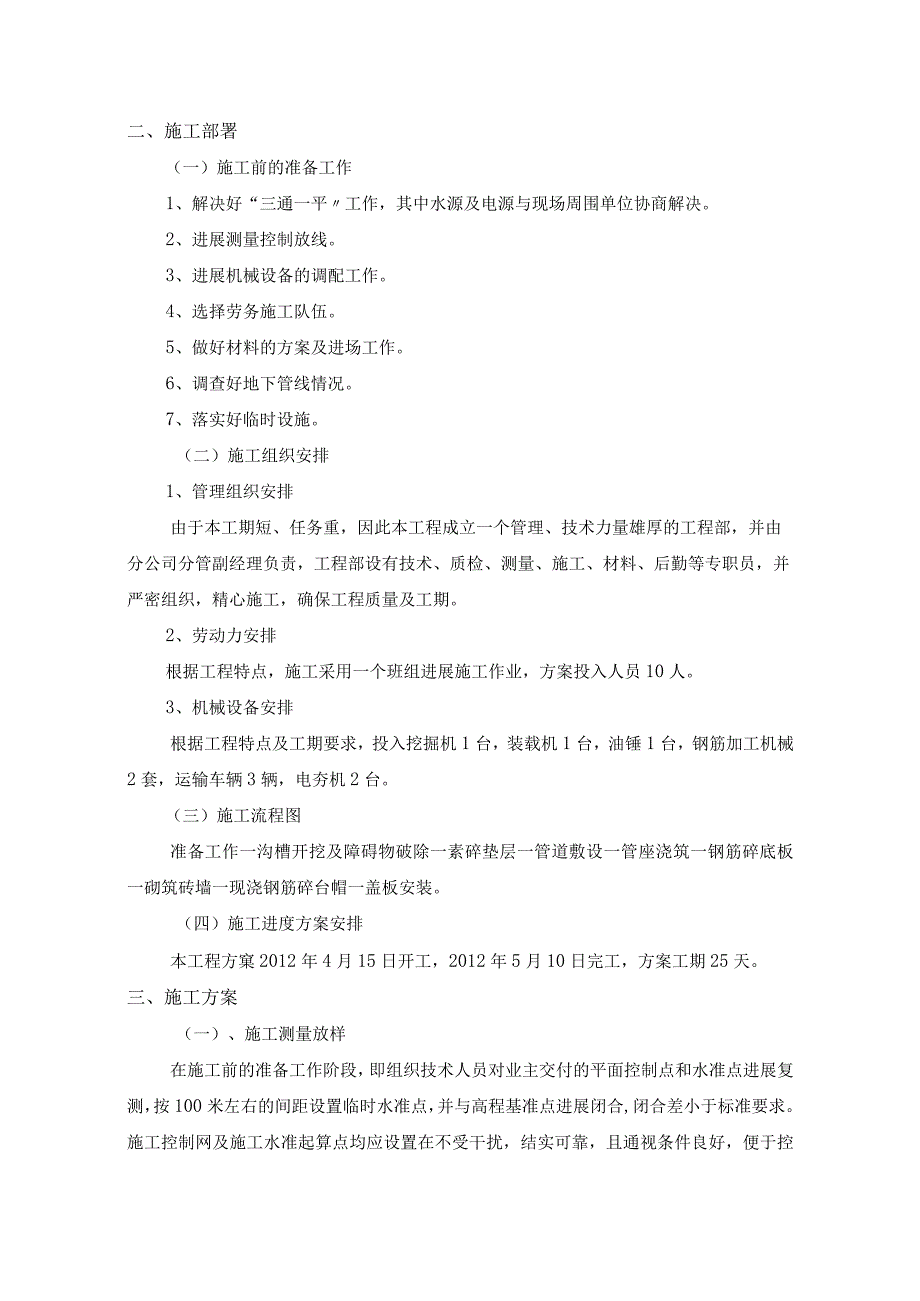

2、名称单位数量备注1PG-08m3132ZGJ-M2530电缆井座23ZGJ-M2025电缆井座54复合防火盖板块28二、施工部署（一）施工前的准备工作1、解决好“三通一平工作，其中水源及电源与现场周围单位协商解决。2、进展测量控制放线。3、进展机械设备的调配工作。4、选择劳务施工队伍。5、做好材料的方案及进场工作。6、调查好地下管线情况。7、落实好临时设施。（二）施工组织安排1、管理组织安排由于本工期短、任务重，因此本工程成立一个管理、技术力量雄厚的工程部，并由分公司分管副经理负责，工程部设有技术、质检、测量、施工、材料、后勤等专职员，并严密组织，精心施工，确保工程质量及工期。2、劳动力安排根
3、据工程特点，施工采用一个班组进展施工作业，方案投入人员10人。3、机械设备安排根据工程特点及工期要求，投入挖掘机1台，装载机1台，油锤1台，钢筋加工机械2套，运输车辆3辆，电夯机2台。（三）施工流程图准备工作一沟槽开挖及障碍物破除一素碎垫层一管道敷设一管座浇筑一钢筋碎底板一砌筑砖墙一现浇钢筋碎台帽一盖板安装。（四）施工进度方案安排本工程方窠2012年4月15日开工，2012年5月10日完工，方案工期25天。三、施工方案（一）、施工测量放样在施工前的准备工作阶段，即组织技术人员对业主交付的平面控制点和水准点进展复测，按100米左右的间距设置临时水准点，并与高程基准点进展闭合,闭合差小于标准要求。

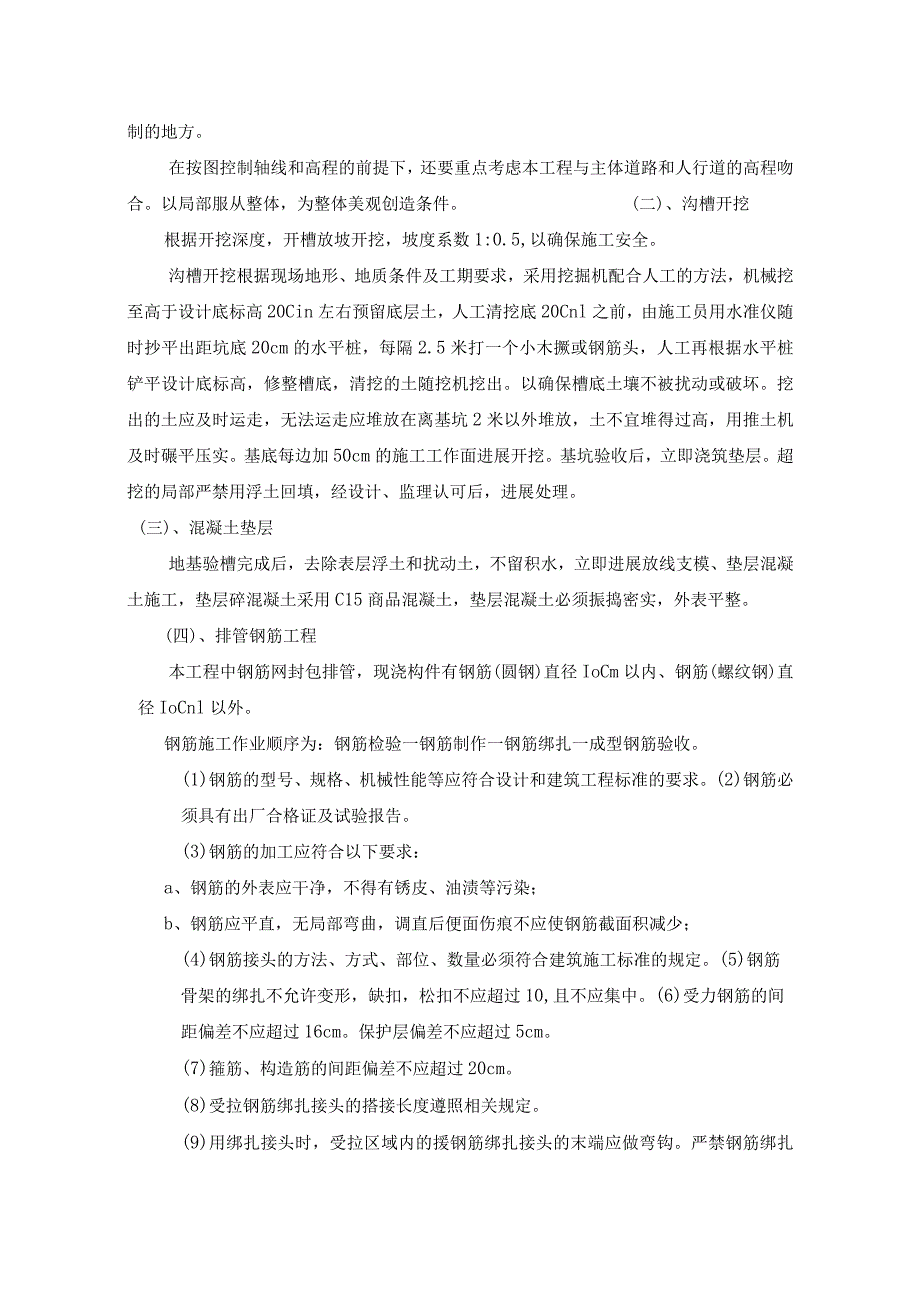

4、施工控制网及施工水准起算点均应设置在不受干扰，结实可靠，且通视条件良好，便于控制的地方。在按图控制轴线和高程的前提下，还要重点考虑本工程与主体道路和人行道的高程吻合。以局部服从整体，为整体美观创造条件。(二)、沟槽开挖根据开挖深度，开槽放坡开挖，坡度系数1:0.5,以确保施工安全。沟槽开挖根据现场地形、地质条件及工期要求，采用挖掘机配合人工的方法，机械挖至高于设计底标高20Cin左右预留底层土，人工清挖底20Cnl之前，由施工员用水准仪随时抄平出距坑底20cm的水平桩，每隔2.5米打一个小木撅或钢筋头，人工再根据水平桩铲平设计底标高，修整槽底，清挖的土随挖机挖出。以确保槽底土壤不被扰动或破坏。
5、挖出的土应及时运走，无法运走应堆放在离基坑2米以外堆放，土不宜堆得过高，用推土机及时碾平压实。基底每边加50cm的施工工作面进展开挖。基坑验收后，立即浇筑垫层。超挖的局部严禁用浮土回填，经设计、监理认可后，进展处理。(三)、混凝土垫层地基验槽完成后，去除表层浮土和扰动土，不留积水，立即进展放线支模、垫层混凝土施工，垫层碎混凝土采用C15商品混凝土，垫层混凝土必须振捣密实，外表平整。(四)、排管钢筋工程本工程中钢筋网封包排管，现浇构件有钢筋(圆钢)直径IoCm以内、钢筋(螺纹钢)直径IoCnl以外。钢筋施工作业顺序为：钢筋检验一钢筋制作一钢筋绑扎一成型钢筋验收。(1)钢筋的型号、规格、机械性能等
6、应符合设计和建筑工程标准的要求。(2)钢筋必须具有出厂合格证及试验报告。(3)钢筋的加工应符合以下要求：a、钢筋的外表应干净，不得有锈皮、油渍等污染；b、钢筋应平直，无局部弯曲，调直后便面伤痕不应使钢筋截面积减少；(4)钢筋接头的方法、方式、部位、数量必须符合建筑施工标准的规定。(5)钢筋骨架的绑扎不允许变形，缺扣，松扣不应超过10,且不应集中。(6)受力钢筋的间距偏差不应超过16cm。保护层偏差不应超过5cm。(7)箍筋、构造筋的间距偏差不应超过20cm。(8)受拉钢筋绑扎接头的搭接长度遵照相关规定。(9)用绑扎接头时，受拉区域内的援钢筋绑扎接头的末端应做弯钩。严禁钢筋绑扎单孔构成铁磁回路。
7、(10)现场绑扎钢筋时，应符合以下要求：a.应严格按照施工图规定的尺寸、间距等进展绑扎；b.绑扎的铁丝头应向内弯；c钢筋的穿插点可每隔一根相互成梅花式扎牢，但在周边的穿插点，每处都应绑扎；d.箍筋转角与钢筋的穿插点均应扎牢，箍筋的末端应向内弯；e.钢筋的底部和侧部均应安置水泥砂浆垫块；f.绑扎好的钢筋应可有足够的刚度和稳定性。绑好的钢筋上下不得践踏或放置重物。1五)、排管敷设施工作业顺序：管材检验一管道敷设一管道疏通检验浇筑的混凝土底板必须振捣密实。管材敷设设前要检查管材是否有损坏，管材内应清洁无杂物，保证管道端口堵头密封无脱落。管道应由人工递送放入沟，制止翻滚入沟或用绳索串心吊放。管道的切割
8、用专用切割工具，管道接口端面应平直、无毛刺。管道连接，PVC管道采用承插式橡胶圈接口，镀锌钢管连接采用焊接方式。接续中应防止杂物进入管内，假设装配后管道发生移位、漂浮、内有异物等情况,应及时纠正返工处理。为保证管材间距一致，应采取混凝土垫块，且保证每根据下管材的混凝土垫块不得少于3块。混凝土垫块不得放在管材的接头上，管材间上下两层的混凝土垫块应错开放置，混凝土垫块与接头之间的距离不小于300cmoPVC管材，接头应按规定装配密封橡胶圈，防止泥浆、杂物及新浇混凝土进入管内引起堵塞。排管尽可能做成直线，如需避让障碍物时，可做成圆弧状排管，但圆弧半径不得小于12M,如遇地下管线划其障碍无法直行通过时
9、，如使用硬质管，那么在两管镶接处的折角不得大于2.5。o管道敷设完毕后，必须用管道疏通器进展检查。管道接入工井时，管道边与工井顶板、底板、墙身的距离应符合设计规定,如无明确规定，应不小于20CM。1六)、排管模板工程施工作业顺序：模板制作一模板安装一模板成型后清理一模板成型后的撤除(1)模板拼装应符合以下要求：a.保证构造各部位几何尺寸的正确性；b.具有足够的强度、刚度和稳定性;能可靠地承受新浇筑混凝土的重量和侧压力，以及在施工过程中所产生的荷载；c.构造简单，便于装卸，周转使用多，材料损耗少；&接缝严密，不得漏浆，外表平整；e.配置模板时，要考虑模板拼装接合的需要，适当加长或缩短某一局部长度
10、；f.模板原料和成品的堆放，应注意防水、防潮、堆放平整，以及腐烂和变形。(2)管道模板安装应符合以下要求：a.有支撑的沟槽内，立模前必须在到达设计强度50%的底板两侧用短木方或砖块均匀分布撑牢竖列板等保护构造，方可撤除其上方的水平支撑；b.模板外表应涂抹脱模剂；c模板成型后，内部应无任何杂物；出安装的允许偏差应符合相关规定。(3)模板成形后，内部应无木块、木屑、纸屑、等任何杂物。(4)模板撤除时混凝土的强度应符合设计要求。当设计无明确要求时，应到达2.5MPa时方可撤除。(七)、管座及钢筋混凝土加固排管通过地基稳定地段，如管子能承受土压和地面负载，可在管子镶接处用钢筋混凝土与或支座局部加固，本
11、工程开挖排管均采用C25非泵送商品混凝土管座；通过地基不稳定地段的排管必须在两工井之间用钢筋混凝土做全线加固。采用C25商品碎，在浇筑碎时，应经常注意观察模板，当发现有变形或位移时，应立即停顿浇筑，并及时加固模板，完全处理好后，再继续浇筑。插入式振捣棒移动间距不大于振捣棒作用半径的L5倍(D50棒不大于54cm),每一振点延续时间以外表出现浮浆和不再沉落为准。为减少混凝土外表及模板侧边的气泡，混凝土施工时采用二次振捣工艺，第一次在混凝土布料后振捣，第二次在混凝土静置一段时间后再振捣而且实行。每次振捣时间为15秒左右，在振捣过程中，视混凝土翻浆和不再下沉及混凝土外表无气泡泛起，方可将振动棒缓慢上
12、拔。浇筑时应尽量防止振动器直接接触模板。（八）、电缆检查井施工1、底板施工在基坑开挖成型后，先铺片石垫层20Cm厚，浇筑IoCnI厚C15碎垫层。再浇筑C25混凝土厚30cm,底板周边预留局部为24cm,以便与砌墙砂浆结合外，其余局部要求收光。在混凝土浇筑完毕一至两天后，方可砌墙。2、井壁砌筑及台帽井壁墙体施工，当底板碎强度到达2.5MPa时，方可砌墙，砌墙前由测量人员放出墙体框线。砌墙粘土砖使用前用清水浸湿，底板与墙体相接处凿毛并清洗干净，墙体用MlO水泥砂浆砌MUIo砖挤浆砌筑37墙。砌体砂浆必须饱满，以防渗水漏水，砌缝砂浆要刮平，上下错缝平顺。在砌筑墙体的过程中，同时要注意预埋铁件的位置
13、，砌筑完毕后，内外用1:2防水水泥砂浆抹面2cm。当砌筑到过路电缆沟的墙体时，应及时在墙体内安装隔板。电缆沟台帽为钢筋碎构造，砖墙砌筑完成后，按照设计图纸，对进展台帽钢筋的绑扎，支设钢模板进展台帽碎的浇筑，台帽碎采用C25商品碎。3、电缆井压顶现场浇筑压顶构件采用C15混凝土浇筑，模板采用厚1.5Cm木模板制作。按设计高度和宽度立好模板，模板的支撑要结实。模板立好后再浇筑C15混凝土,浇筑时要振捣密实，严禁漏振。浇筑完毕后做到及时养护，确保碎强度。压顶外露局部的压纹与盖板一样。4、接地体安装排管内纵向钢筋与工作井接地装置连接，箍筋两端应相互错开，保持75mm间距，使其不形成闭路，工作井采用垂直
14、式接地体，排管末端设置环形扁铁用（-50x5）与纵向钢筋焊接，并用-50x5扁铁引至工作井水平接地体焊接。（九）、土方回填电缆排管铺设完工后，进展土方回填，以机械为主，人工配合。分层回填，每层厚度为15Cnb并进展夯实。回填的高度与主体道路路面高程吻合。余土用自卸汽车运至余土弃置场。电缆井回填：a、砂浆经养生7d后，并经检查合格后，进展基坑的回填工作；b、电缆沟沟壁两侧回填在盖板就位后进展，回填采用素土回填；c、所有填土都应夯实或碾压，在砌体两侧应对称填筑，每层回填厚度为20cm,采用蛙式打夯机夯实68遍；四、质量目标及保证措施体系(一)本工程质量目标为：施工一次性验收合格率100机交验工程主
15、要指标合格率要求到达100%,分项工程质量评分不低于90分。(二)保证措施1、技术保证措施(1)首先技术员、施工员认真仔细熟悉图纸，领会设计意图，对图纸中的疑点，请示设计单位或通过图纸会审、设计交底等工作，解决疑点。(2)施工前做好测量仪器的复核、校验及计量器具的检测工作，确保测量仪器、计量器具的精度。(3)原材料进场严格控制：原材料进场要向供料商索取质量证明，必要时要进展抽样测试和复检，对不合格的材料一律退回，确保原材料的质量。(4)做好交底工作，确保施工人员了解施工技术和标准要求。2、管理措施(1)建设完善以分公司总工为总负责、工程经理为核心、质检员具体管理的一整套管理体系。(2)设有丰富经历的专职质量检查人员配合监理工程师，负责现场的质量管理工作，发现问题及时处理，确保施工人员按标准要求进展施工。(3)建设严格的质量管理制度及奖惩措施，并严格执行，确保工程质量到达优良标准。五、安全施工措施(一)建设完善的安全体系工程经理为工程的安全总员，负责整个工程的安全施工工作，设立专门的安全员，对整个施工现场的安全负责，并在施工队设立专门安全员，对具体的安全工程进展有效的监视和具体实施。(二)
