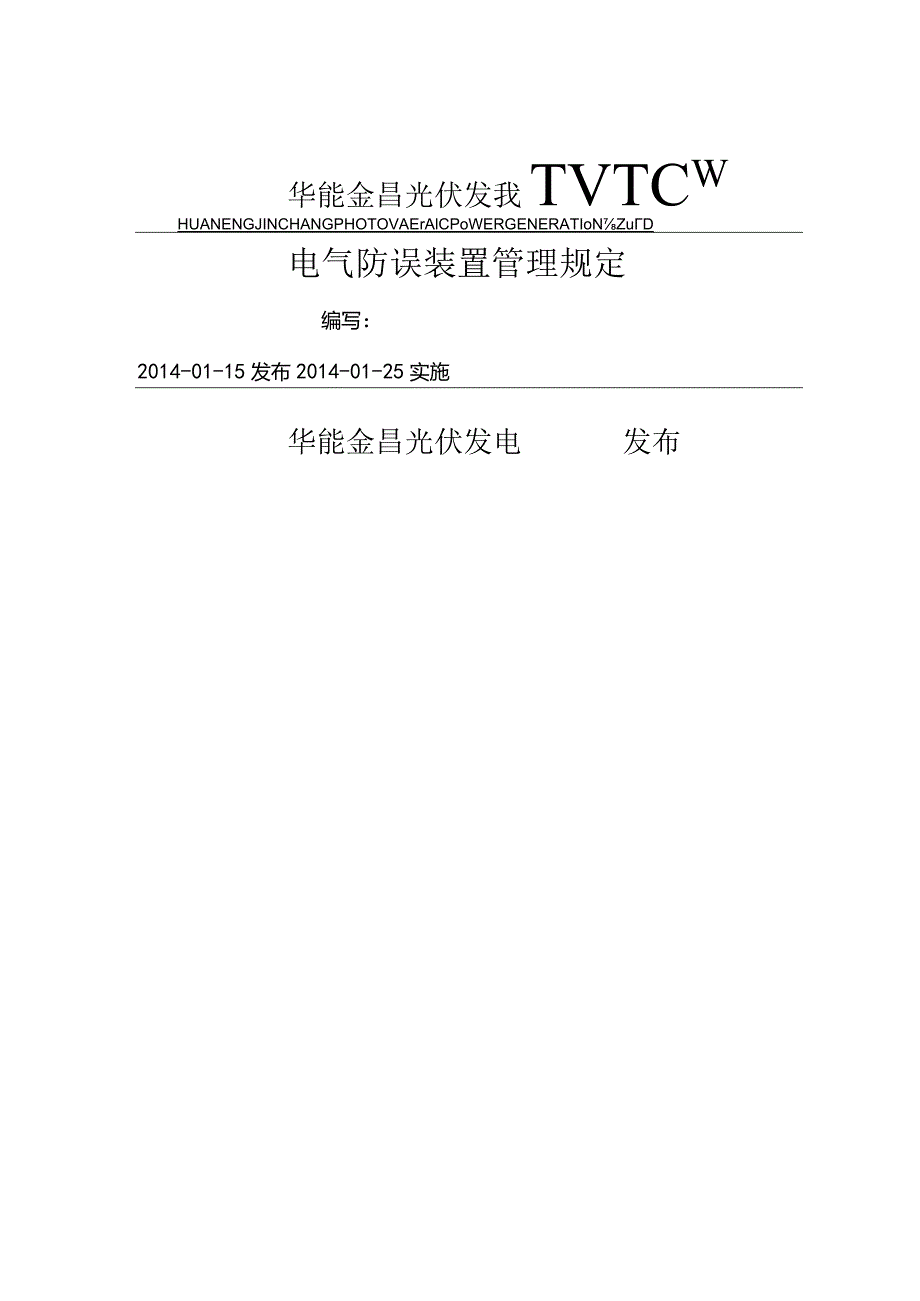

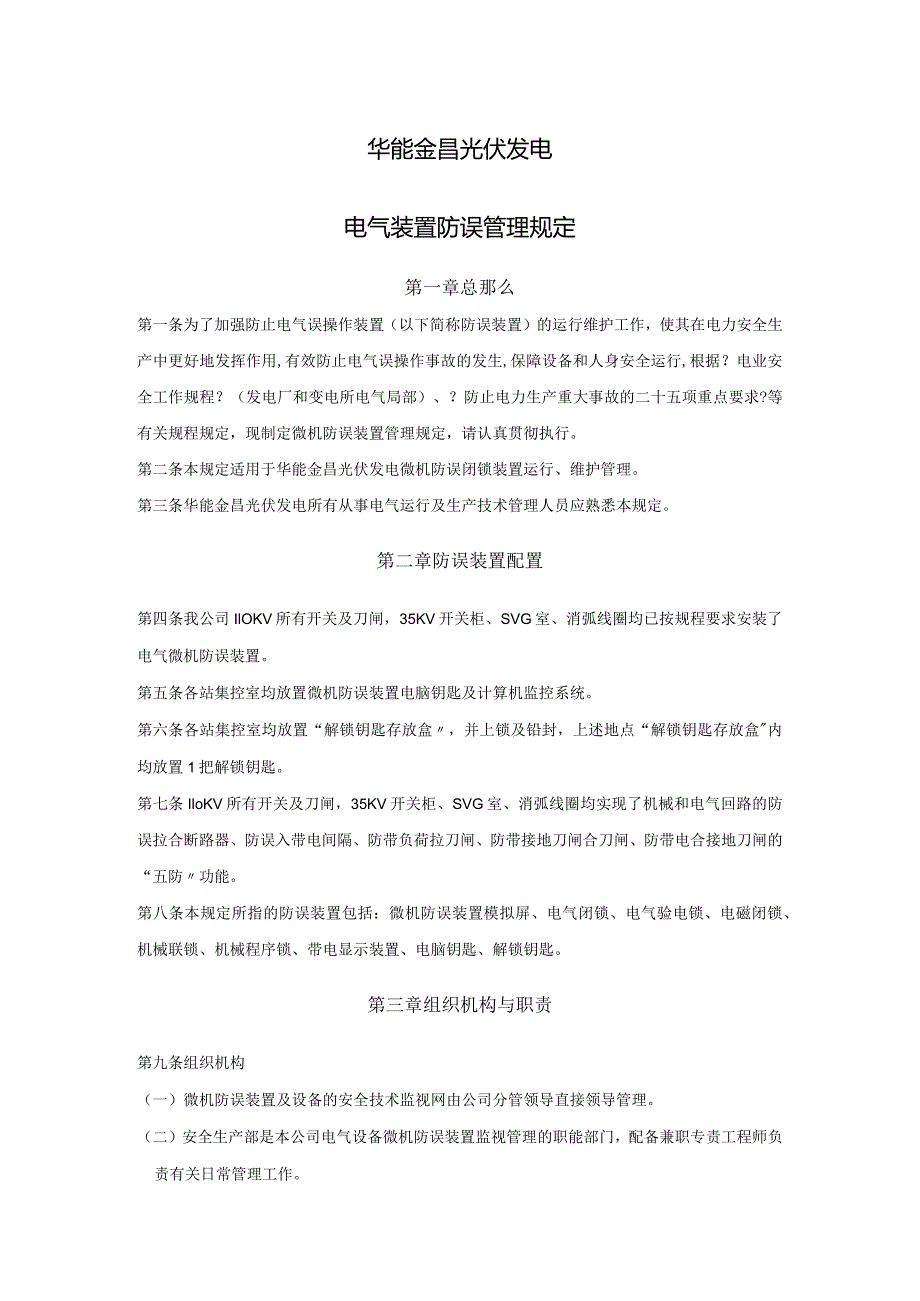

1、华能金昌光伏发我TVTCWHUANENGJINCHANGPHOTOVAErAlCPoWERGENERATIoNZuD电气防误装置管理规定编写：2014-01-15发布2014-01-25实施华能金昌光伏发电发布华能金昌光伏发电电气装置防误管理规定第一章总那么第一条为了加强防止电气误操作装置（以下简称防误装置）的运行维护工作，使其在电力安全生产中更好地发挥作用,有效防止电气误操作事故的发生,保障设备和人身安全运行,根据？电业安全工作规程？（发电厂和变电所电气局部）、？防止电力生产重大事故的二十五项重点要求?等有关规程规定，现制定微机防误装置管理规定，请认真贯彻执行。第二条本规定适用于华能金昌光伏
2、发电微机防误闭锁装置运行、维护管理。第三条华能金昌光伏发电所有从事电气运行及生产技术管理人员应熟悉本规定。第二章防误装置配置第四条我公司IlOKV所有开关及刀闸，35KV开关柜、SVG室、消弧线圈均已按规程要求安装了电气微机防误装置。第五条各站集控室均放置微机防误装置电脑钥匙及计算机监控系统。第六条各站集控室均放置“解锁钥匙存放盒，并上锁及铅封，上述地点“解锁钥匙存放盒内均放置1把解锁钥匙。第七条IloKV所有开关及刀闸，35KV开关柜、SVG室、消弧线圈均实现了机械和电气回路的防误拉合断路器、防误入带电间隔、防带负荷拉刀闸、防带接地刀闸合刀闸、防带电合接地刀闸的“五防功能。第八条本规定所指的
3、防误装置包括：微机防误装置模拟屏、电气闭锁、电气验电锁、电磁闭锁、机械联锁、机械程序锁、带电显示装置、电脑钥匙、解锁钥匙。第三章组织机构与职责第九条组织机构（一）微机防误装置及设备的安全技术监视网由公司分管领导直接领导管理。（二）安全生产部是本公司电气设备微机防误装置监视管理的职能部门，配备兼职专责工程师负责有关日常管理工作。（三）监视网成员由安全生产部主任、电气专工，各站负责人、值长组成。第十条公司电气设备微机防误装置及设备监视网对全公司电气防误工作负有管理责任，对电气防误工作实行统一领导，分级管理，层层负责。公司电气防误监视管理实行三级管理体制，第一级为厂级，成立由生产副总经理为组长的安全

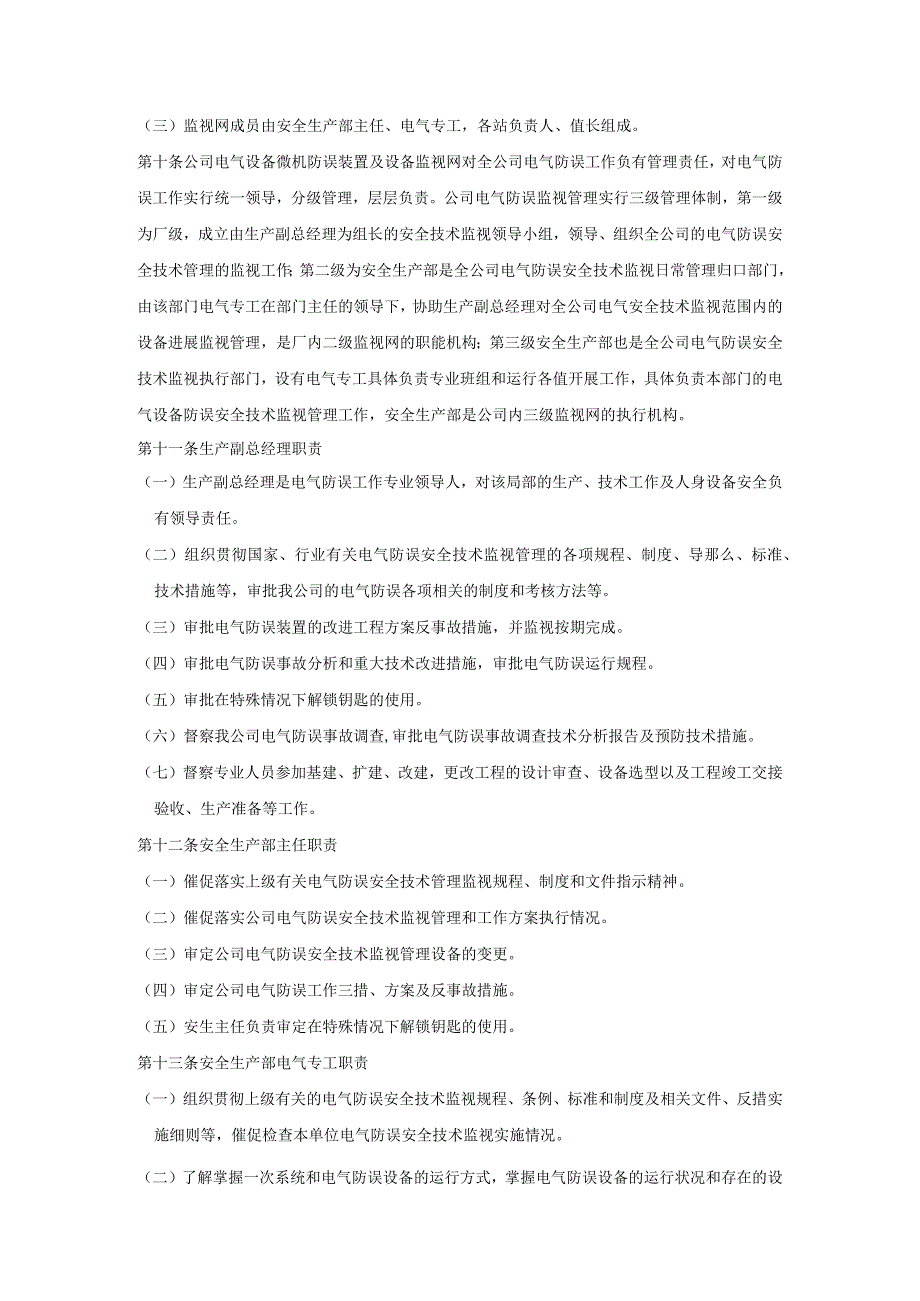

4、技术监视领导小组，领导、组织全公司的电气防误安全技术管理的监视工作；第二级为安全生产部是全公司电气防误安全技术监视日常管理归口部门，由该部门电气专工在部门主任的领导下，协助生产副总经理对全公司电气安全技术监视范围内的设备进展监视管理，是厂内二级监视网的职能机构；第三级安全生产部也是全公司电气防误安全技术监视执行部门，设有电气专工具体负责专业班组和运行各值开展工作，具体负责本部门的电气设备防误安全技术监视管理工作，安全生产部是公司内三级监视网的执行机构。第十一条生产副总经理职责（一）生产副总经理是电气防误工作专业领导人，对该局部的生产、技术工作及人身设备安全负有领导责任。（二）组织贯彻国家、行业
5、有关电气防误安全技术监视管理的各项规程、制度、导那么、标准、技术措施等，审批我公司的电气防误各项相关的制度和考核方法等。（三）审批电气防误装置的改进工程方案反事故措施，并监视按期完成。（四）审批电气防误事故分析和重大技术改进措施，审批电气防误运行规程。（五）审批在特殊情况下解锁钥匙的使用。（六）督察我公司电气防误事故调查,审批电气防误事故调查技术分析报告及预防技术措施。（七）督察专业人员参加基建、扩建、改建，更改工程的设计审查、设备选型以及工程竣工交接验收、生产准备等工作。第十二条安全生产部主任职责（一）催促落实上级有关电气防误安全技术管理监视规程、制度和文件指示精神。（二）催促落实公司电气防
6、误安全技术监视管理和工作方案执行情况。（三）审定公司电气防误安全技术监视管理设备的变更。（四）审定公司电气防误工作三措、方案及反事故措施。（五）安生主任负责审定在特殊情况下解锁钥匙的使用。第十三条安全生产部电气专工职责（一）组织贯彻上级有关的电气防误安全技术监视规程、条例、标准和制度及相关文件、反措实施细则等，催促检查本单位电气防误安全技术监视实施情况。（二）了解掌握一次系统和电气防误设备的运行方式，掌握电气防误设备的运行状况和存在的设备缺陷，并监视有关部门解决。（三）参加有关新建、扩建工程的审核工作，审核更改工程的原理接线图，负责反事故措施方案，监视按期完成，并进展竣工验收。（四）组织制定有
7、关电气防误设备的规章制度、规定、方法奖惩制度等，组织编写电气防误设备运行规程、检验规程，经生产副总经理批准后生效。（五）负责组织事故后电气防误设备分析及反事故措施的修订，参加电气防误设备故障的分析和现场事故的检查。（六）不定期抽查电气防误设备的执行情况。做好电气防误设备运行管理方面的培训工作。（七）定期巡视运行和备用中的电气防误设备，发现问题催促有关部门班组及时解决，并帮助班组解决生产技术中的难题。（八）经常检查运行中电气防误设备的运行及操作情况，催促运行值班人员及时填写设备缺陷通知单，对发现的重大问题及时汇报。（九）经常检查运行人员对电气防误设备操作是否正确。组织运行值班人员经常（十）学习有
8、关电气防误设备的制度、条例、反措等。（十一）参加电气防误设备的调查分析和现场事故检验。（十二）建设电气防误设备的运行档案，设备台账、图纸资料、并符合实际，完整齐全。（十三）负责审核在特殊情况下解锁钥匙的使用。（十四）负责管理机械解锁钥匙。第十四条运行人员职责（一）负责对电气防误设备的操作。（二）负责对电气防误设备中模拟屏、操作平台、电脑钥匙的运行管理。（三）对电气防误设备存在的问题及时提出整改建议。第四章电气防误设备划分第十五条运行人员负责维护的设备：微机防误装置模拟屏、电脑监控屏；IloKV开关、线路、母线电气验电锁（防止带电合接地刀闸、防止带接地刀闸合隔离刀闸）；35KV开关电气闭锁（防止
9、误分、误合开关）、35KV配电室电磁闭锁（防止误入带电间隔）、SVG室电气装置带电显示器（防止误入带电间隔）；SVG电气设备电磁闭锁（防止误入带电间隔）。IlOKV刀闸机械联锁（防止带电合接地刀闸；防止带接地刀闸合隔离刀闸）、电磁闭锁（防止带电合接地刀闸；防止带接地刀闸合隔离刀闸；防止带负荷拉、合隔离刀间）；35KV电气设备机械联锁（防止带负荷拉、合隔离刀闸；防止误入带电间隔）；SVG电气设备机械联锁（防止带负荷拉、合隔离刀闸；防止误入带电间隔；防止带接地刀闸合隔离刀闸；防止带电合接地刀闸）。380V电气设备机械联锁（防止带负荷拉、合隔离刀闸）；所有开关刀闸防误操作控制回路逻辑、二次接线等。第
10、十六条安全生产部负责使用和管理的设备：微机五防电脑钥匙、倒闸操作票流程、机械解锁钥匙、微机防误操作平台。第五章电气防误设备运行管理第十七条华能集团公司？电力安全作业规程?2.3.3条规定，为防止误操作，高压电气设备都应安装完善的防误操作闭锁装置。防误闭锁装置不得随意退出运行，停用防误闭锁装置应经本企业主管生产的副总经理（或总工程师）批准；紧急情况时，需短时间解除防误闭锁装置进展操作的，必须经当班运行值班负责人批准，并应按程序尽快投入。单人操作时，严禁解除防误闭锁装置。防误闭锁装置的解锁用具（包括钥匙）应妥善保管，按规定使用，不许乱用。机械锁要一把钥匙开一把锁，钥匙要编号并妥善保管。第十八条防误
11、闭锁装置不得随意退出运行，停用防误闭锁装置应经木企业主管生产的副总经理（或总工程师）批准，值长下令，并做好记录。第十九条紧急情况时，需短时间解除防误闭锁装置进展操作的，必须经当班运行值班负责人批准，并应按程序尽快投入，做好记录。第二十条单人操作时，严禁解除防误闭锁装置。第二十一条在检修工作中，运行人员需配合进展拉合断路器、刀闸试验，由运行值班人员和工作负责人共同检查措施无误后，由运行人员填写申请表，经值长同意，可由运行人员使用解锁钥匙进展操作，但必须有人监护。第二十二条使用解锁钥匙应及时做好记录，用完后放入“解锁钥匙存放盒，重新锁闭，并由运行部电气专工铅封。第二十三条除“解锁钥匙存放盒内的解锁
12、钥匙，其他人员不得留存和使用解锁钥匙。第二十四条微机防误装置存在缺陷应及时汇报并记录存在缺陷，联系微机防误装置维护人员处理。第二十五条制止在五防主机中加装其他软件，不得随意修改系统数据库文件和文本文件，制止在系统目录下建设其他目录文件。第二十六条电脑钥匙电量缺乏时，应及时进展充电。第二十七条使用电脑钥匙开锁时，不允许将电脑钥匙插入锁内再翻开其电源，以免影响开锁程序；操作完毕后应及时回传系统（电脑钥匙在开机状态，系统在运行），并检查确认改变后的系统状态。第二十八条操作过程中，应严格按电脑钥匙显示进展操作，假设实际操作电脑钥匙发出闭锁报警时，应认真检查所操作的设备名称编号是否与电脑钥匙的操作显示一
13、致。第二十九条在使用操作过程中发现机械锁操作不灵活或有卡涩等异常现象，应及时汇报值长及电气专工，并联系维护人员进展处理。第三十条日常巡检中，检查设备正常运行时，机械锁应在锁定状态，各部件完好，编码锁名称与设备名称相一致。第三十一条日常巡检中，装置系统和台式通讯适配器电源正常，无告警，无操作时装置显示的设备状态与监控系统显示一致。第三十二条日常巡检中，电脑钥匙、充电器完好，钥匙电量充足。第三十三条日常巡检中，“解锁钥匙存放盒锁闭完好，铅封完好。第三十四条使用电脑钥匙的现场操作，操作票模拟预演完成后，将电脑钥匙电源翻开，并插入传输口，将该票传输到电脑钥匙，传输完成后，按电脑钥匙的提示信息到现场进展
14、倒闸操作。第三十五条使用电脑钥匙的现场操作，将电脑钥匙插入对应的机械编码锁中检修识别，如正确那么电脑钥匙内部闭锁机构解锁，同时有语音提示“正确，请开锁，按下开锁按钮，即可打开机械编码锁，否那么电脑语音提示“错误，请检查！此时电脑钥匙中的闭锁机构锁死，不能进展开锁操作（发生这种情况时，应认真核对设备编码,机械编码锁编号是否有误）。第三十六条使用电脑钥匙的现场操作，机械编码锁未翻开而电脑钥匙已从锁中拔出，且电脑钥匙已显示下一步操作内容时，可利用电脑钥匙的重复开锁功能，将电脑钥匙再次插入刚操作的锁中，按提示“确认重开上次锁”，即可重新开锁。第三十七条使用电脑钥匙的现场操作，如使用电脑钥匙开锁间隔时间
15、较长，可先关闭电脑钥匙的电源（电脑钥匙也有较长时间自动断电功能待要进展下一项开锁操作时再翻开电脑钥匙的电源，那么电脑钥匙将继续提示断电前的操作内容。第三十八条使用电脑钥匙的现场操作，设备进展操作后，对照电脑钥匙显示的设备编码，插入相应的合位或分位状态检测器进展识别，确认后即可进展下一步操作。第三十九条使用电脑钥匙的现场操作，操作完毕后，电脑钥匙显示“操作完毕，将钥匙插回传输口，将电脑钥匙在开机状态下插回通讯适配器的传输口进展回传。电脑钥匙显示回传成功三秒钟后自动关机。第六章电气防误设备维护管理第四十条电气防误设备日常检修维护工作由安全生产部各班组依据设备划分实施，值长为本班防误装置专责人员，负
16、责监视、检查本班设备范围内的防误装置检修、维护工作，确保装置功能的可靠性。第四十一条每年在春检、大小修或消缺维护时各班组必须结合检修对管辖范围内设备的防误装置及相关回路进展检修、“五防功能试验，以确保装置功能的可靠性,并将检修、试验情况登录至设备台帐。第四十二条每季度安全生产部对微机防误模拟屏清灰，检查回路接线是否可靠，元器件是否正常，修改时钟，检查其运行情况并将检查情况登录至设备台帐。第四十三条每季度安全生产部对机械程序锁、电磁闭锁注油或涂凡士林，检查并确保防尘、防蚀、防水，并将检查试验情况登录至设备台帐。第四十四条每季度安全生产部检查带电显示装置是否工作正常，存在问题立即更换，并将检查试验情况登录至设备
