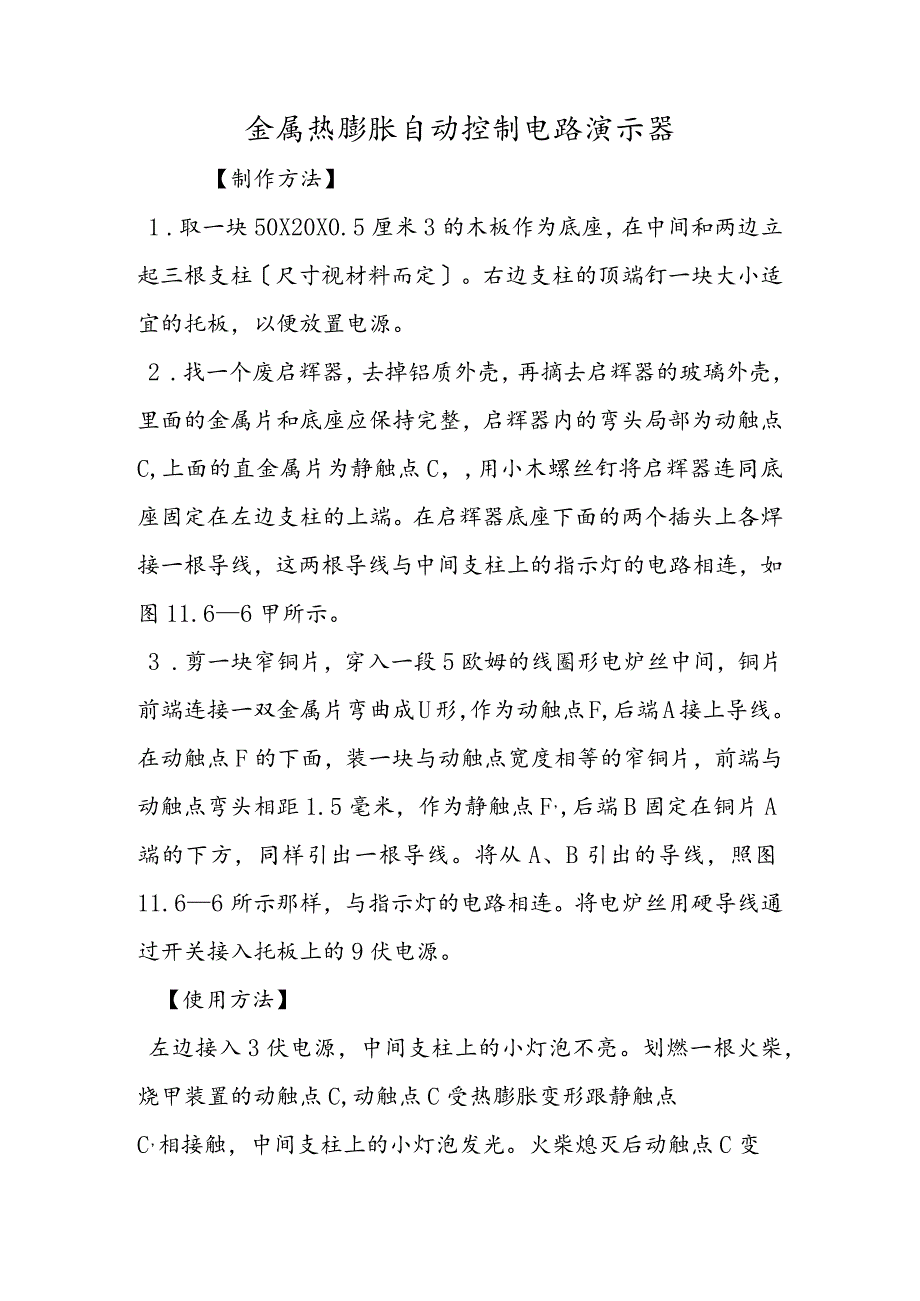

金属热膨胀自动控制电路演示器.docx_第1页
第1页 / 共2页

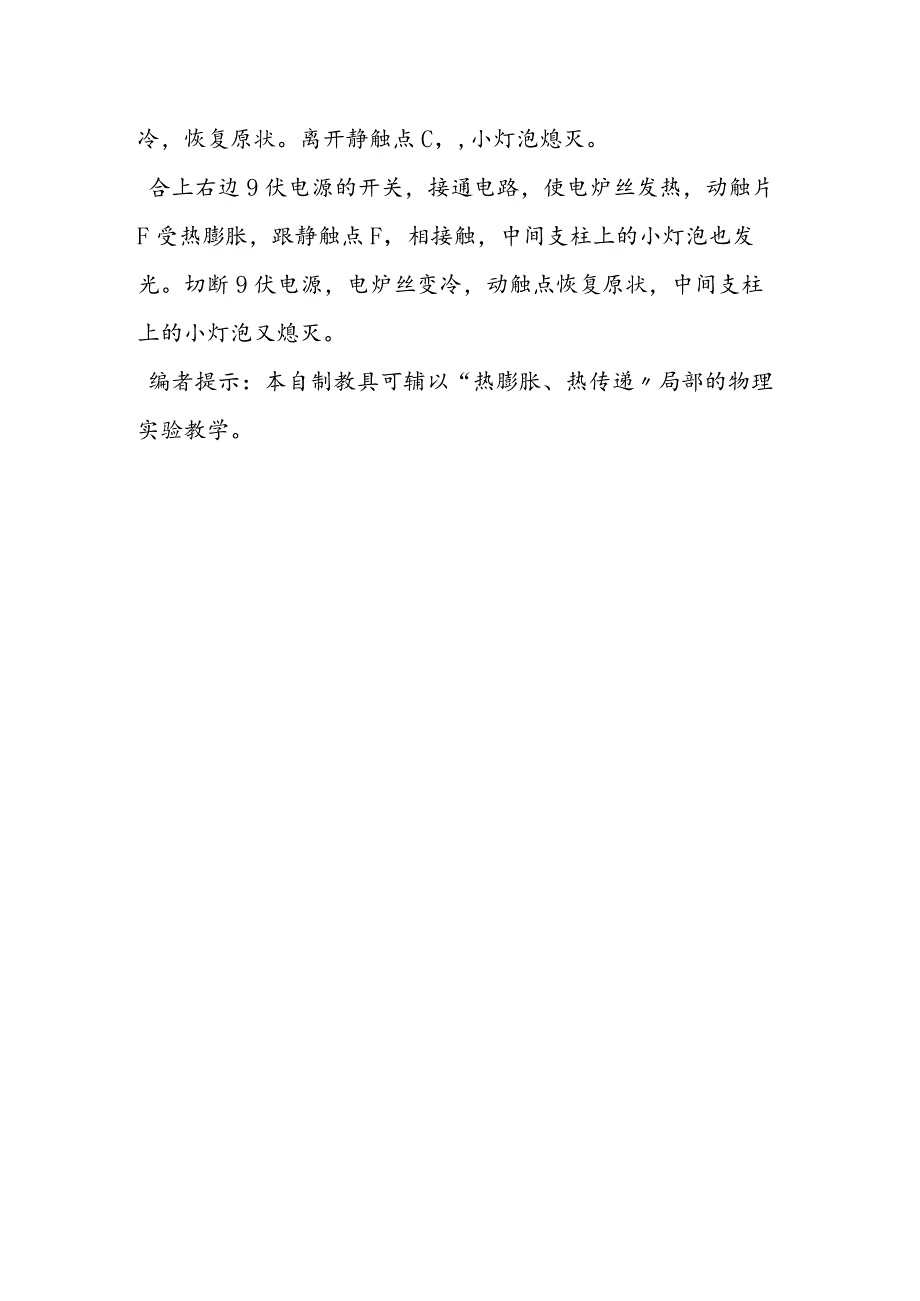

金属热膨胀自动控制电路演示器.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《金属热膨胀自动控制电路演示器.docx》由会员分享,可在线阅读,更多相关《金属热膨胀自动控制电路演示器.docx(2页珍藏版)》请在第壹文秘上搜索。

1、金属热膨胀自动控制电路演示器【制作方法】1 .取一块50X20X0.5厘米3的木板作为底座,在中间和两边立起三根支柱尺寸视材料而定。右边支柱的顶端钉一块大小适宜的托板,以便放置电源。2 .找一个废启辉器,去掉铝质外壳,再摘去启辉器的玻璃外壳,里面的金属片和底座应保持完整,启辉器内的弯头局部为动触点C,上面的直金属片为静触点C,,用小木螺丝钉将启辉器连同底座固定在左边支柱的上端。在启辉器底座下面的两个插头上各焊接一根导线,这两根导线与中间支柱上的指示灯的电路相连,如图11.66甲所示。3 .剪一块窄铜片,穿入一段5欧姆的线圈形电炉丝中间,铜片前端连接一双金属片弯曲成U形,作为动触点F,后端A接上

2、导线。在动触点F的下面,装一块与动触点宽度相等的窄铜片,前端与动触点弯头相距1.5毫米,作为静触点F,后端B固定在铜片A端的下方,同样引出一根导线。将从A、B引出的导线,照图11.66所示那样,与指示灯的电路相连。将电炉丝用硬导线通过开关接入托板上的9伏电源。【使用方法】左边接入3伏电源,中间支柱上的小灯泡不亮。划燃一根火柴,烧甲装置的动触点C,动触点C受热膨胀变形跟静触点C,相接触,中间支柱上的小灯泡发光。火柴熄灭后动触点C变冷,恢复原状。离开静触点C,,小灯泡熄灭。合上右边9伏电源的开关,接通电路,使电炉丝发热,动触片F受热膨胀,跟静触点F,相接触,中间支柱上的小灯泡也发光。切断9伏电源,电炉丝变冷,动触点恢复原状,中间支柱上的小灯泡又熄灭。编者提示:本自制教具可辅以“热膨胀、热传递局部的物理实验教学。
