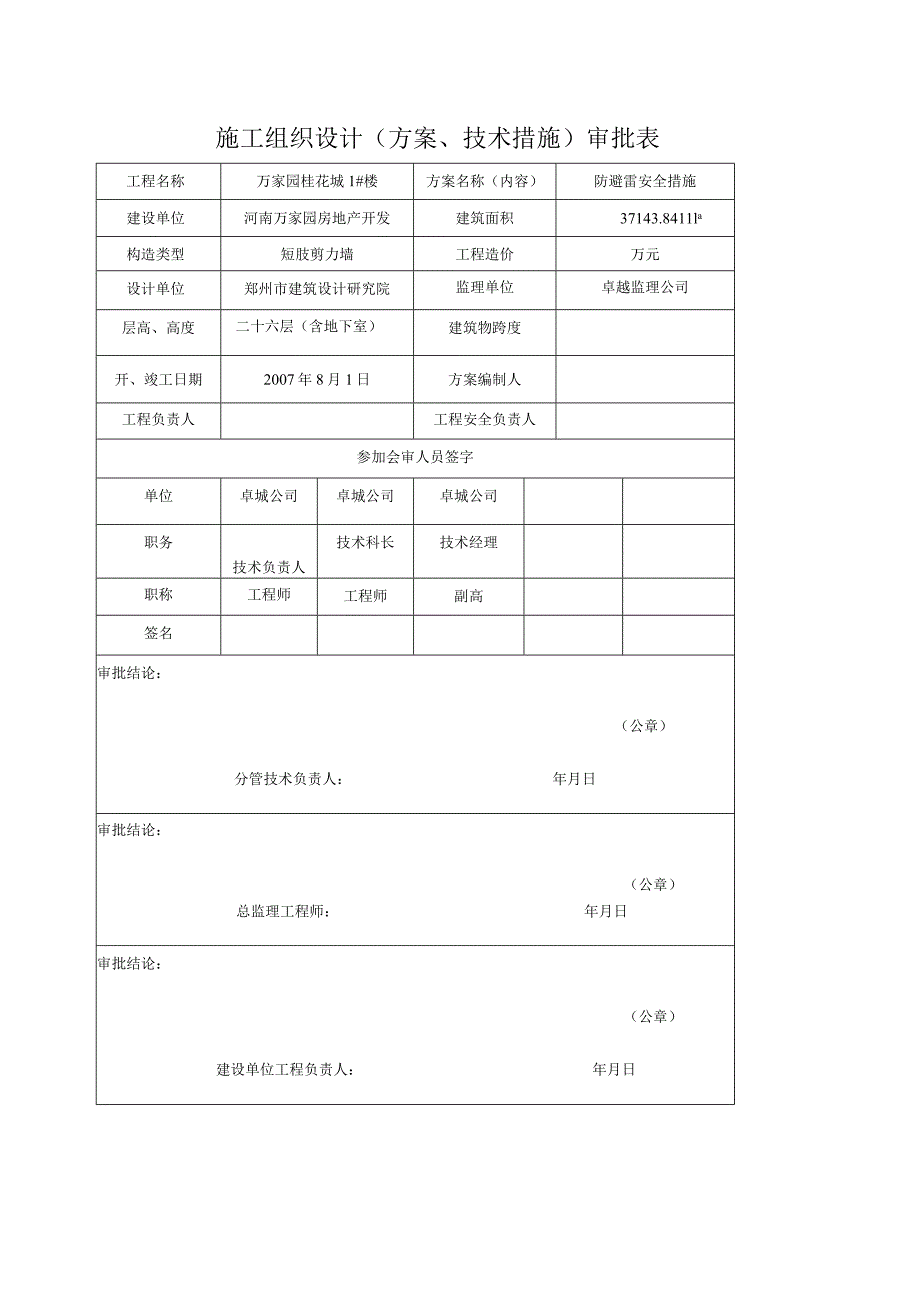

1、施工组织设计（方案、技术措施）审批表工程名称万家园桂花城1#楼方案名称（内容）防避雷安全措施建设单位河南万家园房地产开发建筑面积37143.8411la构造类型短肢剪力墙工程造价万元设计单位郑州市建筑设计研究院监理单位卓越监理公司层高、高度二十六层（含地下室）建筑物跨度开、竣工日期2007年8月1日方案编制人工程负责人工程安全负责人参加会审人员签字单位卓城公司卓城公司卓城公司职务技术负责人技术科长技术经理职称工程师工程师副高签名审批结论：（公章）分管技术负责人：年月日审批结论：（公章）总监理工程师：年月日审批结论：（公章）建设单位工程负责人：年月日A2施工组织设计方案报审表工程名称：万家园桂花

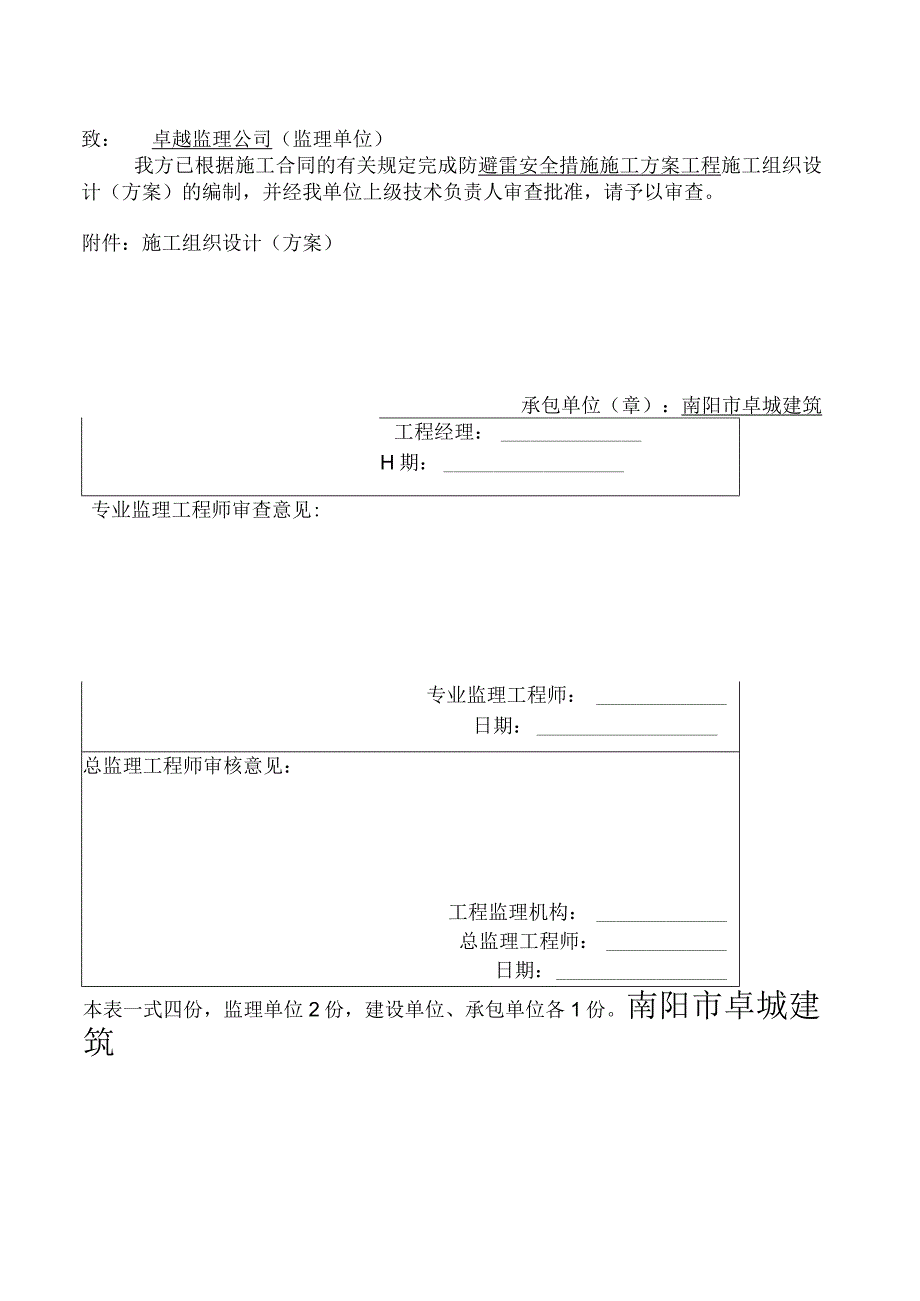

2、城#楼工程编号:致：卓越监理公司（监理单位）我方已根据施工合同的有关规定完成防避雷安全措施施工方案工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：施工组织设计（方案）承包单位（章）：南阳市卓城建筑工程经理：H期：专业监理工程师审查意见:专业监理工程师：日期：总监理工程师审核意见：工程监理机构：总监理工程师：日期：本表一式四份，监理单位2份，建设单位、承包单位各1份。南阳市卓城建筑防避雷安全措施（万家园桂花城1#楼工程）编制单位：南阳市卓城建筑编制日期：2007年8月1日批:万家圆桂花城1#商住楼防避雷安全措施一、工程概况本工程位于南阳市北京大道与滨河路穿插口
3、，由南阳市建筑设计院设计资质等级：甲级，建设单位为河南万家园房地产开发，监理单位为卓越监理公司，工程名称为万家园桂花城#楼，为短肢剪力墙构造。工程耐火等级为二级，火灾不安全性为轻不安全级，抗震设防烈度为七度，抗震设防类别为丙类，剪力墙抗震等级为三类。建筑合理使用年限为50年。屋面防水等级为二级。1#楼建筑面积37143.84平方米，建筑总高度79.35米，地上二十二和二十五层，地下室一层，以上各层均为住宅。地下室层高3.4米，各层均为2.9米。设有电梯和上下步行楼梯各三个。本工程使用工程机械设备有塔吊、型钢悬挑防护架脚手架、搅拌站、闪光对焊机、截断机、成型机、搅拌机等。根据施工组织设计编制此施
4、工方案。二、编制依据1. 建筑物防雷设计标准GB50057-2002JGJ59-1999GB50194-93JGJ46-205JGJ80-912. 建筑施工安全检查标准3. 建筑工程施工现场供电安全规程4. 施工现场临时用电安全技术标准5. 建筑施工高处作业安全技术标准6. 龙门架及井架物料提升机安全技术标准JGJ88-927. 建筑施工扣件钢管脚手架安全技术标准JGJI30-20018. 施工现场临时用电安全技术标准JGJ46-88三、防避雷安全措施1、塔吊避雷措施主体施工期间，施工现场安装二台QTZ50塔吊，塔吊高度超过施工作业面8m以上，能够保证施工场地的避雷要求。塔吊自身设置在顶部及大
5、臂端部的避雷针，避雷针采用中12的镀锌钢筋制作，长度为L2m,避雷引下线采用8mm钢筋与本建筑物的根基筏板钢筋焊接,接地电阻值应小于30,塔吊避雷措施的是由设备供应分公司负责进展2、型钢悬挑防护架脚手架避雷防雷：该工程主体施工外防护及外装修脚手架采用脚手架下四层为普通双排钢管脚手架，上部脚手架为双排悬挑脚手架。主体施工时与主体进度同步搭设，高于施工作业面L8m。每上一层脚手架最上一层立管和大横杆，不刷漆，做为避雷网，底部与主体钢筋进展焊接，形成避雷网络，引下线采用16n三2的铜芯导线与该工程的自身避雷接地极相连。当双排悬挑脚手架撤除后，建筑物屋面上按照设计图纸要求设置永久性避雷网。接地极不超过
6、50m应有一处。脚手架最高点与避雷网可靠连接。连接点不少于6处3、接地线与接地极采用采用8mm钢筋与本建筑物的根基筏板接地极焊接时，焊接点长度为50mm0当引下线为161三2的铜芯导线时采用螺栓连接，应将接触外表的油漆及氧化层去除，露出金属光泽，并涂中性凡士林，加设弹簧垫圈，接触面不小于接地线截面积的4倍。埋设接地极时，应将新填土夯实。接地板不得设置在蒸气管道或烟囱风道附近经常受热的土层内，位于地下水以上的砖石，焦麓或砂子内均不得埋设接地板。4、接地极的位置应选择在施工人员不易到达的地方，防止和减少跨步电压的危害，防止接地线遭受机械伤害的损伤，接地极与其它金属物体或电缆应保持3m的距离，以免发
7、生击穿造成伤害。5、接地装置完成后，要用电阻表测定电阻是否符合要求。接地板的位置，应选择人们不易走到的地方，以防止和减少跨步电压造成的危害和防止接地线遭机械损伤。同时应注意与其它金属物或电缆之间保持一定距离（一般不小于3m）,以免发生击穿危害。在有强裂腐蚀性的土中，应使用镀铜或镀锌的接地板。6、施工现场内的物料提升机等机械设备假设在相邻的建筑物，构筑物的防雷装置保护范围之外，那么应安装防雷装置。7、各种机械设备的防雷引下线可利用该设备的金属构造件，但应保证电气连接。8、避雷设置后，进展测试验收，接地电阻值符合要求；施工过程中，应责任落实到人,定期检查测试，不符合要求，及时整改。9、机械设备上的
8、避雷针接闪器）高度应设在机械突出局部。10、引下线应避开建筑物的出入口和行人容易接触到的地点，以防止发生电击事故，接地装置的接地线最好在人们不常到达的建筑物外侧。11、雷暴时，雷会直接对人放电，雷电流入地下产生对地电压及二次放电都可能造成人员电击。因此，应注意个人防雷措施。12、雷雨天制止在高层室外施工，在建筑物内施工，要关紧窗户，不要在窗口处逗留，雷雨天不要在塔吊、升降机周边停留。13、机械设备或设施的防雷引下线可利用本设备或设施的金属构造体，但应保证电气连接。安装避雷针接闪器）机械电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接
9、地电阻应符合重复接地电阻值的要求。14、雷雨天气机械设备尽量减少使用，并且关闭电源。四、本卷须知：接地极安装完毕后，安全生产科应对其接地电阻进展测量，接地电阻值应小于10。，不满足时采用加大接地极截面积和深度。满足要求以后由工程部安全员每季度对接地电阻进展测试，并做好记录。五、组织机构及职责：组长：（经理）对本工程安全生产全面负责，并组织实施。副组长：（副经理）具体负责本工程安全生产工作负责施工的组织、管理、协调工作组员：（总工）负责制定高处作业安全施工方案、对作业人员进展安全技术交底、对施工过程进展技术指导。（安全员）负责各项防雷避雷方案的实施，对各个接地极每月进展检查和测试。发现问题立即进
10、展整改，每季度对接地电阻进展测试并做好记录。（材料员）负责避雷防雷器材的采购和验收在施人员施工人员）负责本工程安全防护设施的搭设、检查、验收、维护工作，应按照技术交底的内容进展施工，不违章违纪，认真佩戴好安全防护用具。电工：负责每天对各个接地极进展检查，发现问题进展修理，并做好电工巡视记录。六、附滚雷法计算：1、以塔吊计算为例在现行国家标准建筑物防雷设计标准GB50057中，对一般施工现场，在年平均雷暴日大于15da的地区，高度在15米及以上的高耸建筑物和高大建筑机械；或在年平均雷暴日小于或等于15da的地区，高度在20米及以上的高耸建筑物和高大建筑机械，可参照第三类防雷建筑物，因为南阳市雷暴
11、日数为29天，所以滚雷半径应为60米hr=60m,被保护物高度hx=46.5米，避雷针高度为h=56.5米在被保护物高度的XX平面上保护半径Rx-h(2hr-h)12-hx(2hr-hx)1/2=56.5(2*60-56.5),z-46.5(2*60-46.5),/2=59.9-58.5=1.39mRO为地面上的保护半径Ro=h(2hr-h)z2二56.5(2*60-56.5)1/2=59.9m以塔吊初始高度计算为例所以滚雷半径应为60米hr=60m,被保护物高度hx=2米，避雷针高度为h=10米在被保护物高度的XX平面上保护半径Rx=h(2hr-h)z-hx(2hr-hx)172=10(2*
12、60-10)1/2-2(2*60-2)1/2=33.16-15.3=17.86mRO为地面上的保护半径Ro=h(2hr-h),z2=10(2*60-10),/2-33.16m总上所述：工地在施工中地面所有机械都在塔吊保护范围内；型钢悬挑防护架脚手架设置须避雷2、型钢悬挑防护架脚手架滚雷法计算滚雷半径应为60米hr=60m,被保护物高度hx=6米，避雷针高度为h=7.8米在被保护物高度的XX平面上保护半径Rx=h(2hr-h)z-hx(2hr-hx)172=7.8(2*60-7.8)iz2-6(2*60-6)1/2=29.58-26.15-3.43m所以型钢悬挑防护架脚手架,在主体施工时与主体进度同步搭设,高于施工作业面1.8m。每上一层脚手架最上一层立管和大横杆，不刷漆，做为避雷网，底部与主体钢筋进展焊接，形成避雷网络。
