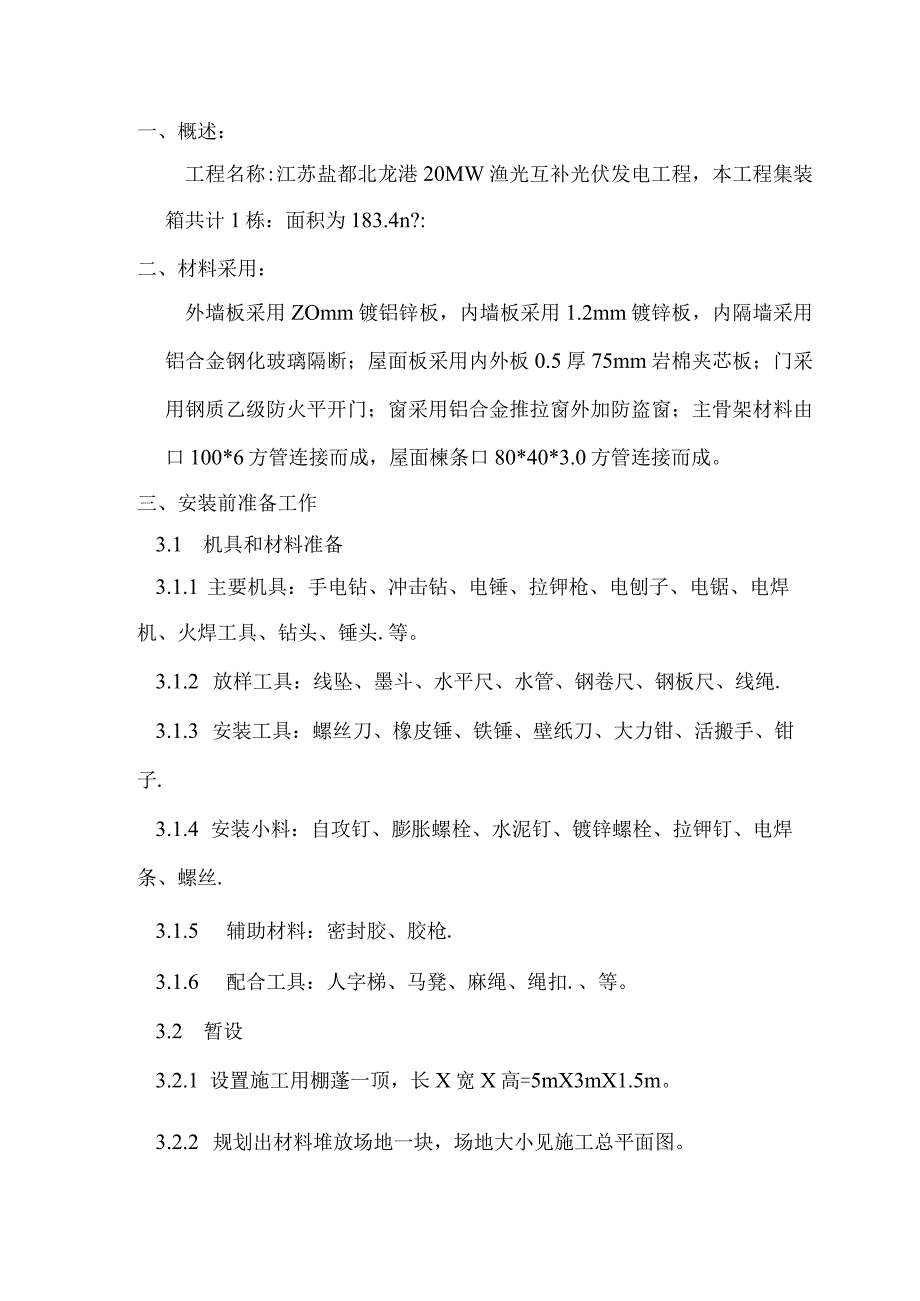

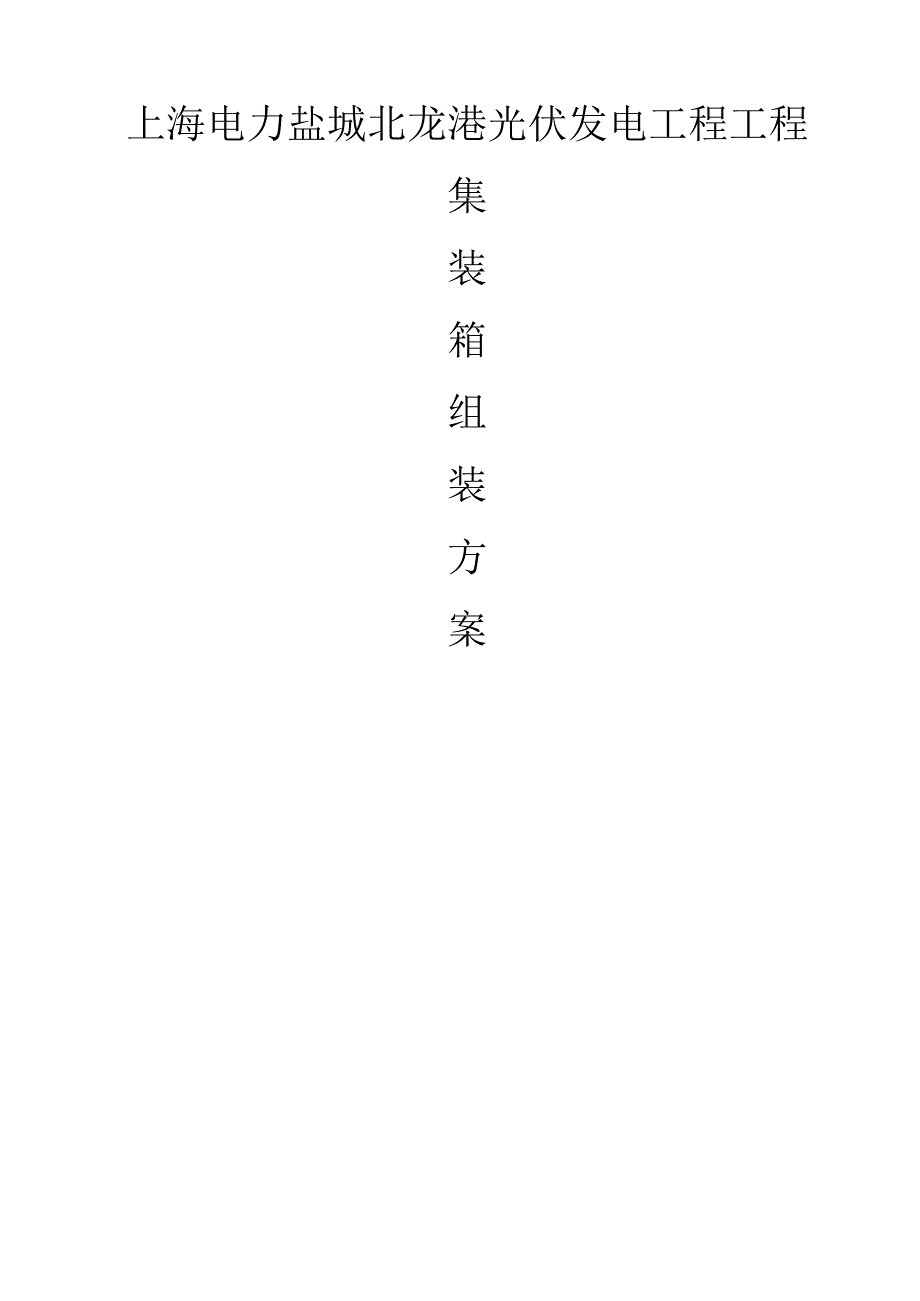

1、上海电力盐城北龙港光伏发电工程工程集装箱组装方案一、概述：工程名称:江苏盐都北龙港20MW渔光互补光伏发电工程，本工程集装箱共计1栋：面积为183.4n?:二、材料采用：外墙板采用ZOmm镀铝锌板，内墙板采用1.2mm镀锌板，内隔墙采用铝合金钢化玻璃隔断；屋面板采用内外板0.5厚75mm岩棉夹芯板；门采用钢质乙级防火平开门；窗采用铝合金推拉窗外加防盗窗；主骨架材料由口100*6方管连接而成，屋面楝条口80*40*3.0方管连接而成。三、安装前准备工作3.1 机具和材料准备3.1.1 主要机具：手电钻、冲击钻、电锤、拉钾枪、电刨子、电锯、电焊机、火焊工具、钻头、锤头.等。3.1.2 放样工具：线

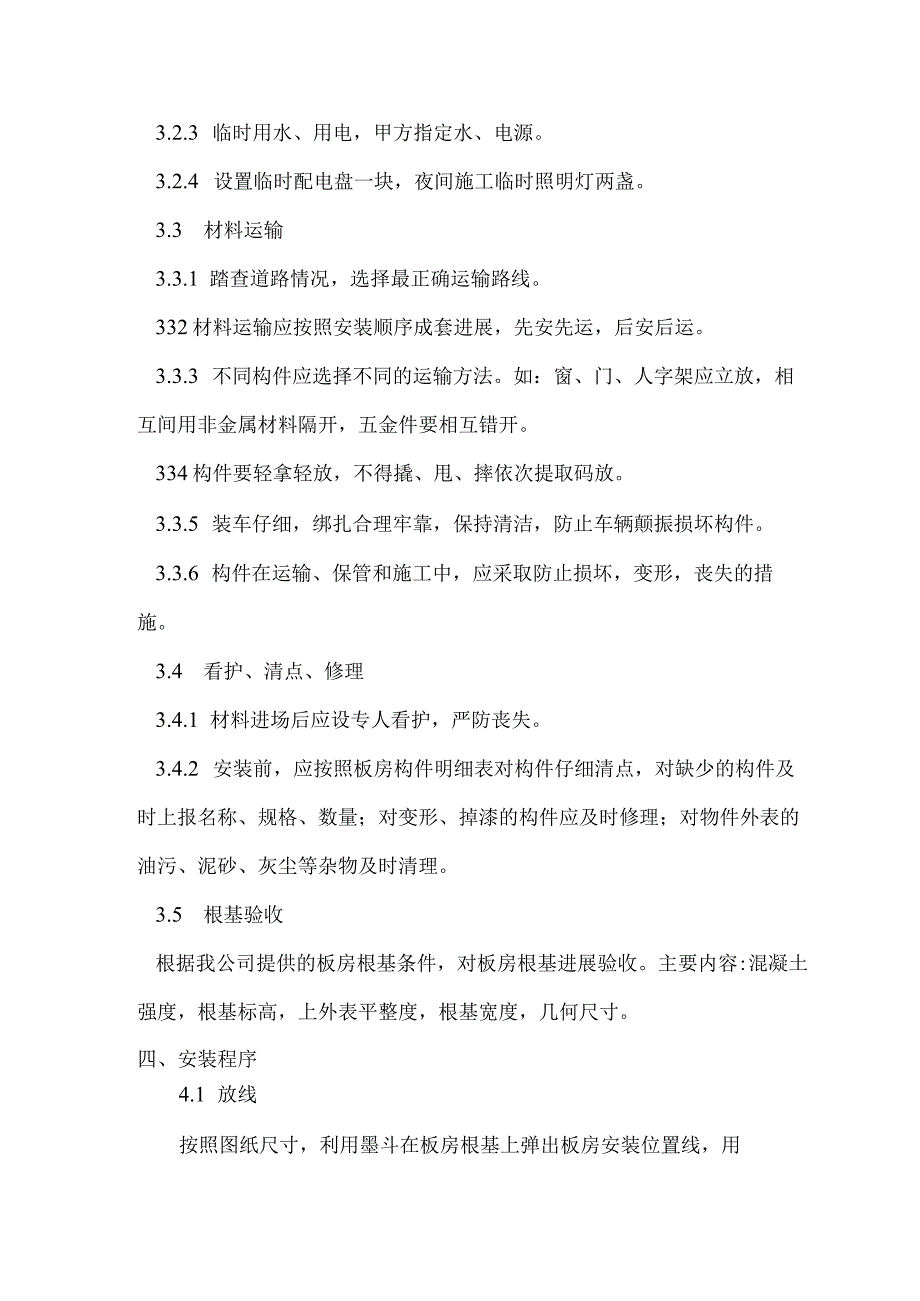

2、坠、墨斗、水平尺、水管、钢卷尺、钢板尺、线绳.3.1.3 安装工具：螺丝刀、橡皮锤、铁锤、壁纸刀、大力钳、活搬手、钳子.3.1.4 安装小料：自攻钉、膨胀螺栓、水泥钉、镀锌螺栓、拉钾钉、电焊条、螺丝.3.1.5 辅助材料：密封胶、胶枪.3.1.6 配合工具：人字梯、马凳、麻绳、绳扣.、等。3.2 暂设3.2.1 设置施工用棚蓬一顶，长X宽X高=5mX3mX1.5m。3.2.2 规划出材料堆放场地一块，场地大小见施工总平面图。3.2.3 临时用水、用电，甲方指定水、电源。3.2.4 设置临时配电盘一块，夜间施工临时照明灯两盏。3.3 材料运输3.3.1 踏查道路情况，选择最正确运输路线。332材
3、料运输应按照安装顺序成套进展，先安先运，后安后运。3.3.3 不同构件应选择不同的运输方法。如：窗、门、人字架应立放，相互间用非金属材料隔开，五金件要相互错开。334构件要轻拿轻放，不得撬、甩、摔依次提取码放。3.3.5 装车仔细，绑扎合理牢靠，保持清洁，防止车辆颠振损坏构件。3.3.6 构件在运输、保管和施工中，应采取防止损坏，变形，丧失的措施。3.4 看护、清点、修理3.4.1 材料进场后应设专人看护，严防丧失。3.4.2 安装前，应按照板房构件明细表对构件仔细清点，对缺少的构件及时上报名称、规格、数量；对变形、掉漆的构件应及时修理；对物件外表的油污、泥砂、灰尘等杂物及时清理。3.5 根基
4、验收根据我公司提供的板房根基条件，对板房根基进展验收。主要内容:混凝土强度，根基标高，上外表平整度，根基宽度，几何尺寸。四、安装程序4.1 放线按照图纸尺寸，利用墨斗在板房根基上弹出板房安装位置线，用勾股弦法规方。用水平管在根基四周给出相对标高点，标点数量每根地梁上不少于2个点。4.2 地梁安装将地梁吊放放至板房根基上，根据板房安装位置线找正地梁，地梁与轴线位置允许偏差3毫米。根据根基四周给定的相对标高找正地梁标高。调整地梁标高时，应以最高点根基为基准，利用水平尺、变尺进展。地梁标高允许偏差：同一根地梁两端5mm两梁接头5mm跨间10mm地梁找正后，焊接成型，焊接符合标准要求；按图示连接次梁工
5、10#,焊接成型，焊接符合标准要求；铺设花纹板、抗静电地板；4.3 立柱安装最下面一道圈梁口100*6.0安装；将立柱抬至安装位置竖起，使柱下卡码卡于最下面一道圈梁上，角立柱、中间立柱，山墙立柱均焊接成型，符合标准要求。走道托架可随柱一起安装。即在地面将走道托架与柱连接，使之为一体。校正立柱垂直度（沿墙板方向）。柱垂直度用磁力线坠测量，柱垂直度允许偏差为L100,IOmmo4.4 .楼面一字梁系统安装安装顺序：一字梁一楼面楝条将一字梁吊起至安装位置。一字梁每端用柱焊接。安装楼面棵条。4.5 外墙板安装按照配板图安装外墙板，安装前，用抹布将墙板擦洗干净。外墙板应与铝合金窗框配合安装。装配时，应两
6、人在上往下送，一人在下接。外墙板接缝，应顺水流方向拼接。地梁与墙板间应加装防水槽，并且防水槽两端用玻璃胶封死，以防漏水。4.6 窗安装安装顺序：窗台上、下收口一-窗框安装一窗扇安装一-窗锁钩一-4丁胶在窗洞口上画出垂直中心线和水平中心线，安装时保证窗框中心线与窗洞口上所画中心线重合。将窗框放于立柱侧槽内，用钢卷尺测量窗框内角对角线长度，使两对角线长度相等。调整窗框使其横平竖直，上下一致，平面一致，窗框与柱接缝均匀。在窗台收口与墙板，窗框接缝处，立柱与窗框接缝处打胶。安装窗扇安装窗锁钩。根据窗扇上锁钩位置，安装窗柜上锁钩，应确保两锁钩位置一致，安装结实，开关灵活。4.7 门安装安装顺序：门边框、
7、门把头一-41头板一-门扇（合页）一锁具插销一-打胶门边框用6个自攻钉固定在立柱上，门把头用2个自攻钉通过角钢固定在立柱上。门头板嵌在门边框与门把头中间，四周用玻璃胶封死。根据门扇上合页位置安装框上合页，应确保框、扇合页位置一致,上下合页在同一轴线上，框、扇合页不得用反。根据门扇上门锁位置，安装锁扣板，确保门窗上的锁主体舌头与门框上的锁扣板位置吻合，锁舌自由进出。门扇安装前，检查门扇有无破损，翘曲变形，扇框搭接间隙是否适宜，有问题时应调整或更换。4.8 屋面系统安装4.8.1 安装顺序：尺字架-f楝条安装一屋面板一屋脊瓦一山墙收边一打胶。4.8.2 施工方法4.8.2.1 人字架安装节点如图示
8、4.822将人字架吊至安装位置，再将屋架翻转180,使人字架两端底脚螺栓与立柱支托螺栓孔对正，落实人字架，拧紧螺栓。4.8.2.3在人字架跨中处，用线坠测量人字架垂直度，允许偏差h250,W15mm。4.8.2.4将橡条安装在楝档上。482.5在屋脊上方沿板房长度方向通长拉线，校正屋面直线度，直线度允许偏差15mmo4.826利用屋脊处所设拉线，安装屋面板，确保纵横向搭接接缝均匀，呈直线，确保檐口目测呈直线。4.8.2.7屋面瓦与樵条用自攻螺钉连接，排钉图如下所示。4.8.2.8山墙收边与屋面瓦和山墙板间采用拉钏钉连接，钾钉间距400mm,山墙收边间搭接，应顺水流方向进展。山墙收边接头处，拉钾
9、钉处应用密封胶密封。4.829屋面各构件接缝，拉胡钉，自攻钉用玻璃胶密封后，严禁人员在其上行走。4.9内隔墙板安装4.9.1 施工顺序：墙位置放线一内隔墙安装一内隔玻璃门一f打胶。4.9.2 施工方法4.9.2.1 利用垂线法放出内隔墙板安装位置线。4.9.2.2 内隔墙玻璃安装。与屋架中心位移允许偏差应小2.0mmo内隔墙玻璃安装。从墙一侧向另一侧安装内隔墙玻璃，用靠尺板检测内墙板垂直度，直线度及错边量，垂直度允许偏差为1./1000,直线度允许偏差为5mm,板间错边量允许偏差3.0mm。4.9.2.3 内隔墙板缝隙用玻璃胶密封。内隔墙板接缝允许偏差3.0mmo4.10补漆。对运输、安装中损
10、坏的漆膜，补涂油漆。五、质量要求5.1 钢构件安装质量要求5.1.1 构造件外表干净，无油污，泥砂和灰尘等杂物。5.1.2 构件在运输、存放和安装过程中损坏的涂层应补涂。5.1.3 安装允许偏差5.1.3.1钢柱安装允许偏差序号工程允许偏差检验方法1柱底脚中心对定位轴线编移5.02柱子基准点标高103柱挠曲点高H/75015.04柱垂直度H/500355.1.3.2楼面一字梁及屋面系统安装允许偏差序号工程允许偏差检验方法1跨中垂直度H/25015.02受压弦杆侧弯L/100010.03楝条间距5.04楝条弯曲L/75020.05桁架间距10.05.1.4 连接节点的全部紧固件，应紧固，无松动。
11、5.2 墙板与屋面瓦安装质量要求5.2.1 屋面瓦、墙板应平整清洁，接槎顺直，纵横搭接缝均呈直线，檐口和墙面下端呈直线，无错钻孔，接缝均匀整齐，严密无翘曲。522山墙收边板，脊瓦应平直，固定可靠，无松动。5.2.3屋面瓦安装允许偏差序号工程允许偏差检验方法1檐口与屋脊平行度10.02波纹线与屋脊垂直度L/100020.03檐口端部错边5.()5.3门、窗安装允许偏差1.1.1 门窗框安装应横平竖直，上下一致，平面一致。532框与柱连接应结实，不晃动，缝隙均匀。1.1.3 门窗外表应平整、光滑、大面无划痕、碰伤。534门窗安装允许偏差序号工程允许偏差检验方法1门窗槽口宽度、高度22门窗槽口对边尺
12、寸之差2.53门窗槽口对角线之差34门窗框垂直度2.55门窗框水平度26门窗框扇搭接宽度差+1.57门窗开启力60N8门窗横框标高59门窗竖向偏离中心55.4五金件安装质量要求5.4.1五金件应装配可靠，转滑动处不得有影响使用性能的松动和卡阻现象。5.4.2外轮廊不应有裂纹，毛刺，机械损伤，漆膜镀层不应有脱落现象。1.1.4 钉端部必须圆正，光滑，不应高出组合件外表，钾钉应结实，地松动。1.1.5 锁、窗锁钩，插销应开关灵活，外型完整，无明显影响美观的缺陷。5.5 内隔墙板安装质量要求序号工程允许偏差检验方法1直线度52垂直度L/1000六、安全措施6.1进入施工现场员工应穿着统一规定的工作服
13、，配戴安全帽。6.2 作业时员工应穿绝缘鞋、衣、手套、鞋要保持枯燥。6.3 电开工具要使用电缆盘，要有漏电保护器或接地措施，并按规定定期检测。6.4 高空作业要系安全带。6.5 定期为登高作业人员体检，有不宜登高作业病史者应制止登高作业。6.6 经常检查电开工具，电缆，电线有无破皮漏电现象，发现问题及时处理。6.7 高处作业时应配戴工具袋，防止构件坠落伤人。6.8 登高用脚手架应搭设合理，牢靠，不摇不晃。6.9 一般工种不得顶替特殊工种作业，起重工、电工、电焊工要持特殊工种操作证上岗。6.10 结合具体工程情况，制定每个工程的防火、防盗安全措施。6.11 每天出工前，班长组织召开班前会讲安全，
14、讲质量，讲进度要求，并做好记录，主管应定期参加会议。6.12 每天工完料净，场地清，灭绝火源，切断电源。七、文明施工7.1 帐蓬，配电箱，材料等摆放位置应符合施工作业总平面图要求。7.2 施工作业总平面图确实定，应先与甲方沟通，再行确定，一经确定应认真执行，不再改动。7.3 员工使用的生活用品，行李摆放要统一、合理。7.4 材料进场后，应按规格、型号分类存放，并且应用木方垫起100mm以上，码放整齐。严禁乱堆、乱放，严禁与腐蚀性物质接触,并有防雨措施。7.5 人字架、一字梁、柱、橡条应按照与板房长度方向相垂直的方向摆放整齐，做到“一条线、一头齐。7.6 构件堆放应符合其设计受力情况，如屋架，窗、门要竖立堆放。7.7 木夹板、窗、门等物件应用苫布盖好，防止雨淋。7.8 五金件、玻璃胶、小型工器具不得乱扔，乱放，应分类存放在小件箱中，并且有防雨措施。7.9 施工垃圾（如聚苯乙烯碎屑，木刨花等），每天完工清理干净,统一打包倾倒。7.10 完工后退厂前，将剩余材料清理退库。八、工程验收8.1 集装箱安装完成后，施工班组应做一次全面自检工作，班组自检应为普检，对自检中发现的问题及时处理。8.2 班组自检合格后，填写自检记录，
