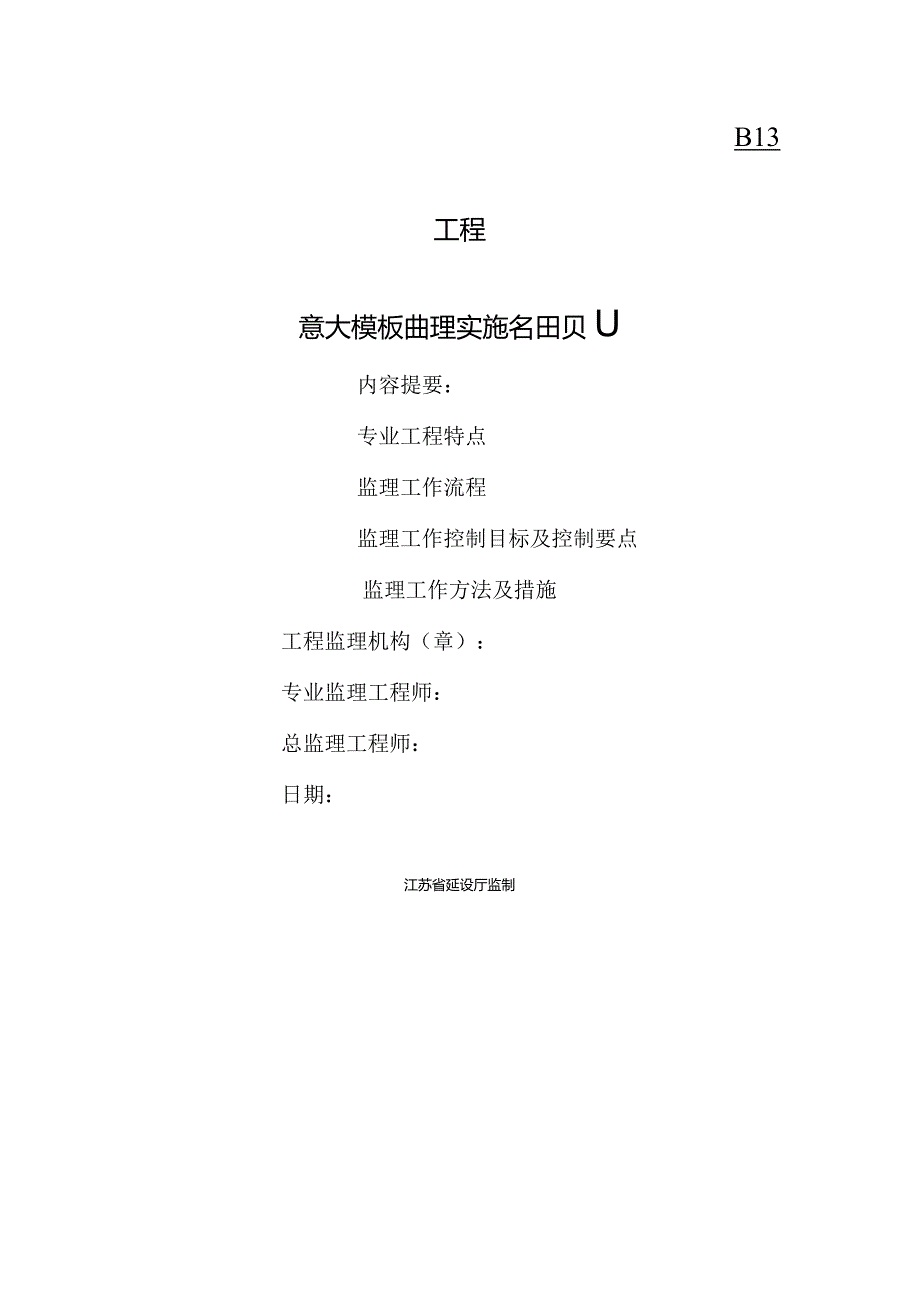

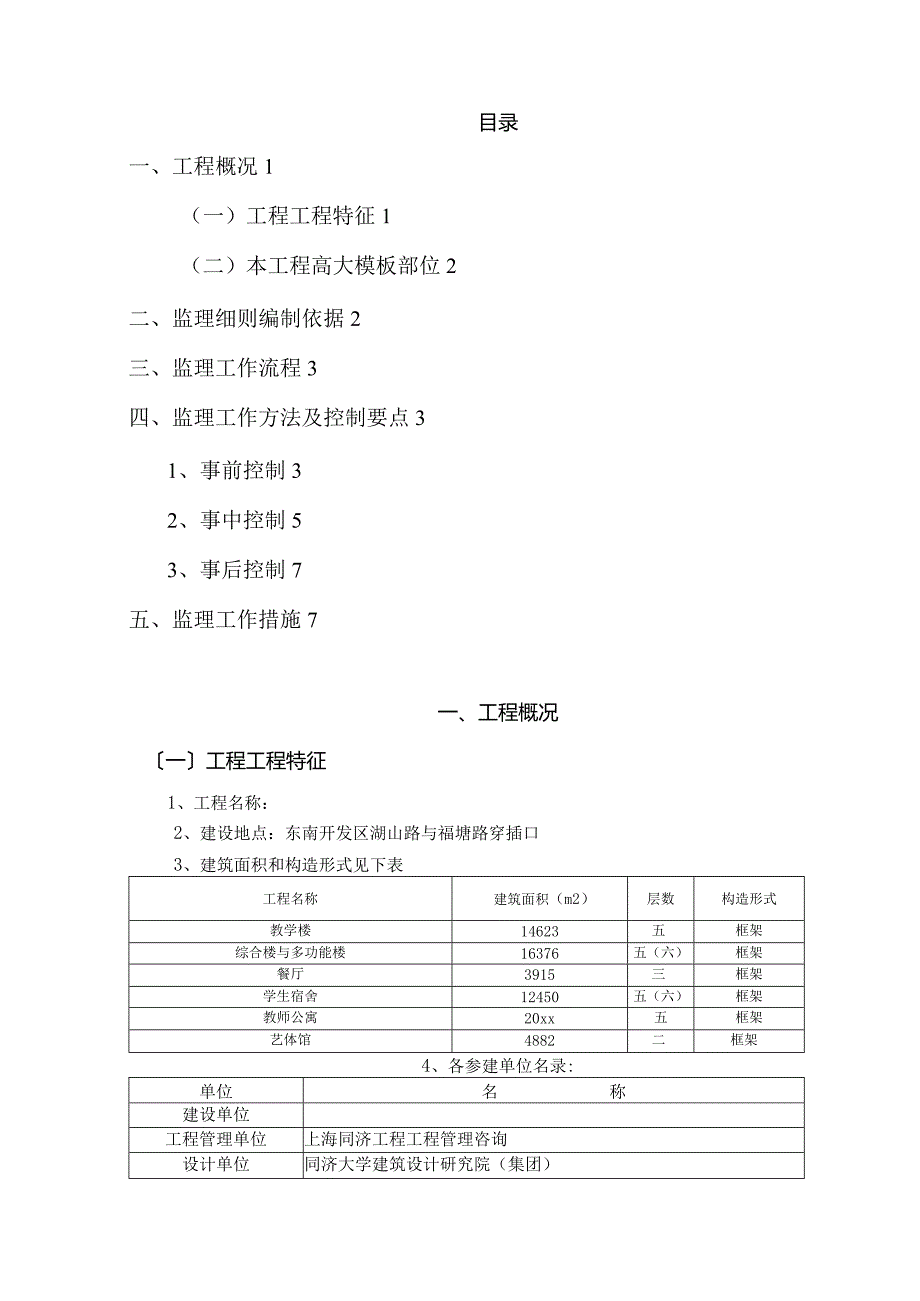

1、B13工程意大模板曲理实施名田贝U内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施工程监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省延设厅监制目录一、工程概况1（一）工程工程特征1（二）本工程高大模板部位2二、监理细则编制依据2三、监理工作流程3四、监理工作方法及控制要点31、事前控制32、事中控制53、事后控制7五、监理工作措施7一、工程概况一工程工程特征1、工程名称：2、建设地点：东南开发区湖山路与福塘路穿插口3、建筑面积和构造形式见下表工程名称建筑面积（m2）层数构造形式教学楼14623五框架综合楼与多功能楼16376五（六）框架餐厅3915三框

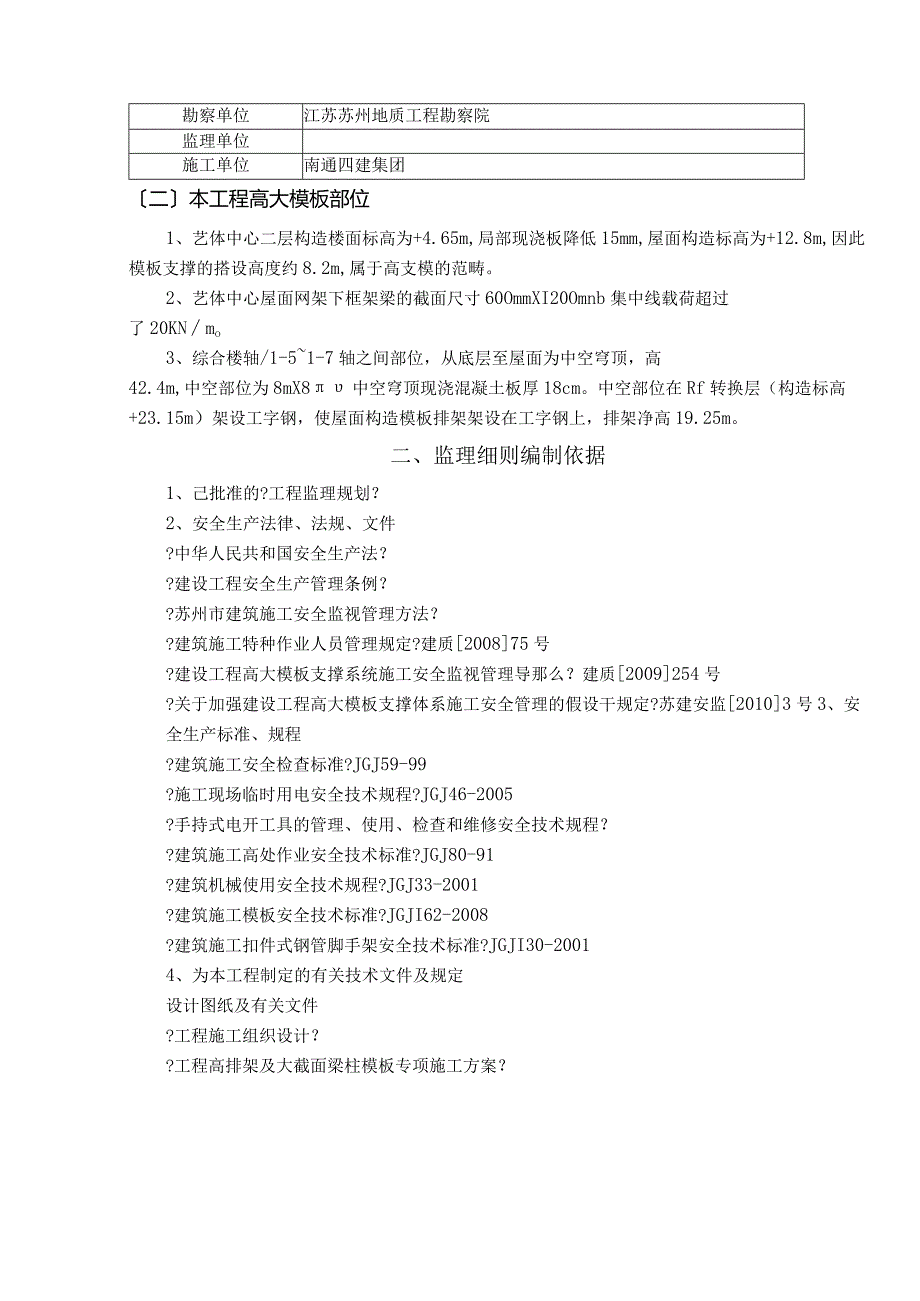

2、架学生宿舍12450五（六）框架教师公寓20xx五框架艺体馆4882二框架4、各参建单位名录:单位名称建设单位工程管理单位上海同济工程工程管理咨询设计单位同济大学建筑设计研究院（集团）勘察单位江苏苏州地质工程勘察院监理单位施工单位南通四建集团二本工程高大模板部位1、艺体中心二层构造楼面标高为+4.65m,局部现浇板降低15mm,屋面构造标高为+12.8m,因此模板支撑的搭设高度约8.2m,属于高支模的范畴。2、艺体中心屋面网架下框架梁的截面尺寸60OmmXI20Omnb集中线载荷超过了20KNmo3、综合楼轴/1-51-7轴之间部位，从底层至屋面为中空穹顶，高42.4m,中空部位为8mX8中空
3、穹顶现浇混凝土板厚18cm。中空部位在Rf转换层（构造标高+23.15m）架设工字钢，使屋面构造模板排架架设在工字钢上，排架净高19.25m。二、监理细则编制依据1、己批准的?工程监理规划？2、安全生产法律、法规、文件?中华人民共和国安全生产法？?建设工程安全生产管理条例？?苏州市建筑施工安全监视管理方法？?建筑施工特种作业人员管理规定?建质200875号?建设工程高大模板支撑系统施工安全监视管理导那么？建质2009254号?关于加强建设工程高大模板支撑体系施工安全管理的假设干规定?苏建安监20103号3、安全生产标准、规程?建筑施工安全检查标准?JGJ59-99?施工现场临时用电安全技术规程
4、?JGJ46-2005?手持式电开工具的管理、使用、检查和维修安全技术规程？?建筑施工高处作业安全技术标准?JGJ80-91?建筑机械使用安全技术规程?JGJ33-2001?建筑施工模板安全技术标准?JGJI62-2008?建筑施工扣件式钢管脚手架安全技术标准?JGJI30-20014、为本工程制定的有关技术文件及规定设计图纸及有关文件?工程施工组织设计？?工程高排架及大截面梁柱模板专项施工方案？三、监理工作流程四、监理工作方法及控制要点1、事前控制1. 1审查施工单位编制的专项施工方案。专项施工方案的编制、审查、论证应符合以下要求：1.1. I施工单位应依据施工企业应严格按照?建筑施工模板安
5、全技术标准？（JGJI62-2008）、住建部?建设工程高大模板支撑系统施工安全监视管理导那么？（建质2009254号）、苏州市?关于加强建设工程高大模板支撑体系施工安全管理的假设干规定?苏建安监20103号等有关规定和标准的要求，由工程技术负责人组织相关专业技术人员，结合工程实际，编制高大模板支撑系统的专项施工方案。1. 1.2专项施工方案应当包括以下内容：编制说明及依据：相关法律、法规、标准性文件、标准、标准及图纸（国标图集）、施工组织设计等。工程概况：工程高大模板特点、施工平面及立面布置、施工要求和技术保证条件，具体明确支模区域、支模标高、高度、支模范围内的梁截面尺寸、跨度、板厚、支撑的
6、地基情况等。施工方案：施工进度方案、材料与设备方案等。施工工艺技术：高大模板支撑系统的根基处理、主要搭设方法、工艺要求、材料的力学性能指标、构造设置以及检查、验收要求等。施工安全保证措施：模板支撑体系搭设及混凝土浇筑区域管理人员组织机构、施工技术措施、模板安装和撤除的安全技术措施、施工应急救援预案，模板支撑系统在搭设、钢筋安装、混凝土浇捣过程中及混凝土终凝前后模板支撑体系位移的监测监控措施等。劳动力方案：包括专职安全生产管理人员、特种作业人员的配置等。计算书及相关图纸：验算工程及计算内容包括模板、模板支撑系统的主要构造强度和截面特征及各项荷载设计值及荷载组合，梁、板模板支撑系统的强度和刚度计算
7、，梁板下立杆稳定性计算，立杆根基承载力验算，支撑系统支撑层承载力验算，转换层下支撑层承载力验算等。每项计算列出计算简图和截面构造大样图，注明材料尺寸、规格、纵横支撑间距。附图包括支模区域立杆、纵横水平杆平面布置图，支撑系统立面图、剖面图，水平剪刀撑布置平面图及竖向剪刀撑布置投影图，梁板支模大样图，支撑体系监测平面布置图及连墙件布设位置及节点大样图等。1.1.3高大模板支撑系统专项施工方案，应先由施工单位技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进展审核，经施工单位技术负责人签字后，再按照相关规定组织专家论证。1.1.4方案论证应符合以下要求：专家论证会应由以下人员应参加：专家组
8、成员；建设单位工程负责人或技术负责人；监理单位工程总监理工程师及相关人员；施工单位分管安全的负责人、技术负责人、工程负责人、工程技术负责人、专项方案编制人员、工程专职安全管理人员；勘察、设计单位工程技术负责人及相关人员。专家组成员应当由5名及以上符合相关专业要求的专家组成。本工程参建各方的人员不得以专家身份参加专家论证会。施工单位应在论证审查会召开之前7个工作日，将论证材料送达至专家，并由专家在?苏州市区高大模板支撑安全专项施工方案专家论证审查备案表?上签收。专家在论证会召开前，应仔细审阅方案，提出书面的初步审查意见。在论证会议召开之前3个工作日，施工单位应将?苏州市区高大模板支撑安全专项施工
9、方案专家论证审查备案表?报常熟市建管处。假设论证审查会有外省市专家参加的，由施工单位将外省市专家的身份证、学历1学位）证、职称证、执业资格证书复印件及其所在地建设主管部门颁发的专家证明报常熟市建管处备案。召开论证会时，专家应踏勘施工现场，提出书面论证审查报告。施工单位应根据专家组的论证报告，对专项施工方案进展修改完善。1.1.5方案论证通过后，经施工单位技术负责人、工程总监理工程师、建设单位工程负责人批准签字后，方可组织实施。并且，在方案实施之前，施工单位应将专家论证审查报告作为安全专项施工方案的附件一并报常熟市建管处备案。1.2审查排架搭设人员资格。高大模板排架搭设前，施工单位应将搭设人员资
10、格向监理组进展报审。高大模板支撑架体的搭设作业人员必须经过培训，取得建筑施工脚手架特种作业操作资格证书前方可上岗。其他相关施工人员应掌握相应的专业知识和技能。1.3材料的验收施工单位应按照苏州市建设局?关于加强施工现场钢管、扣件使用管理的通知？（苏建质200624号）的文件要求，严格控制进场钢管、扣件的质量。所使用的钢管、扣件必须具有产品合格证、生产许可证、质量合格检测证明。钢管、扣件使用前按批次在监理人员的见证下取样送有资格的检测单位检测，检测不合格的不得使用。并且方案中力学计算所有的钢管壁厚值必须与检测报告中钢管壁厚相吻合。2、事中控制2.1高大模板支撑系统搭设前，应对排架地基根基进展检查
11、，验收。高大模板支撑系统的地基承载力、沉降等应能满足方案设计要求。如遇松软土、回填土，应根据设计要求进展平整、夯实，并采取防水、排水措施，并按规定在模板支撑立柱底部采用具有足够强度和刚度的垫板。对需要处理或加固的地基、根基，应由工程技术负责人组织进展验收，并留存记录。2. 2高大模板支撑系统搭设前，工程工程技术负责人或方案编制人员应当根据专项施工方案和有关标准、标准的要求，对现场管理人员、操作班组、作业人员进展安全技术交底，并履行签字手续。安全技术交底的内容应包括模板支撑工程工艺、工序、作业要点和搭设安全技术要求等内容，并保存记录。2. 3作业人员应严格按标准、专项施工方案和安全技术交底书的要
12、求进展操作，并应符合以下要求：2. 3.1高大模板工程搭设的构造要求应当符合相关技术标准要求，支撑系统立柱接长严禁搭接；应设置扫地杆、纵横向支撑及水平垂直剪刀撑，并与主体构造的墙、柱结实拉接。2. 3.2搭设高度2m以上的支撑架体应设置作业人员登高措施，正确配戴相应的劳动防护用品，作业面应按有关规定设置安全防护设施。2. 3.3模板支撑系统应为独立的系统，制止与物料提升机、施工升降机、塔吊等起重设备钢构造架体机身及其附着设施相连接；制止与施工脚手架、物料周转料平台等架体相连接。2. 3.4对于高大模板支撑系统的钢管立柱顶部，施工单位必须严格按照?建筑施工模板安全技术标准？IJGJI62-200
13、8）的有关规定，采用可调顶托直接支顶在底模的主梁（主楞）上受力的构造形式，不得将立柱顶端与做主梁（主楞）的钢管用扣件连接，以免出现偏心荷载；2. 4采用钢管扣件搭设高大模板支撑系统时，对扣件螺栓的紧固力矩将进展抽查，抽查数量符合?建筑施工扣件式钢管脚手架安全技术标准？（JGJ130-2001）的规定，对梁底扣件将进展100席检查。2. 5高大模板支撑系统搭设完成后，要求施工单位工程负责人组织验收，验收人员应包括施工单位和工程两级技术人员、工程安全、质量、施工人员，监理单位的总监和专业监理工程师。验收合格后，经施工单位工程技术负责人及工程总监理工程师签字后，方可进入后续工序的施工。2. 6模板支
14、撑系统的使用过程中应符合以下要求：2.6. 1模板、钢筋及其他材料等施工荷载应均匀堆置，放平放稳。施工总荷载不得超过模板支撑系统设计荷载要求。2. 6.2模板支撑系统在使用过程中，立柱底部不得松动悬空，不得任意撤除任何杆件，不得松动扣件，也不得用作缆风绳的拉接。3. 6.3混凝土浇筑前，施工单位工程技术负责人、工程总监确认具备混凝土浇筑的安全生产条件后，签署混凝土浇筑令，方可浇筑混凝土。4. 6.4混凝土浇筑过程中，应按先浇筑柱混凝土，后浇筑梁板混凝土的顺序进展。浇筑过程应符合专项施工方案要求，并确保支撑系统受力均匀，防止引起高大模板支撑系统的失稳倾斜。5. 6.5浇筑过程应有专人对高大模板支
15、撑系统进展观测，发现有松动、变形等情况，必须立即停顿浇筑，撤离作业人员，经施工、监理、建设单位现场负责人确认符合安全条件后，方可对松动、变形的模板支撑体系采取加固措施。3、事后控制3.1高大模板支撑系统撤除前，工程技术负责人、工程总监应核查混凝土同条件试块强度报告，浇筑混凝土到达拆模强度前方可撤除，并履行拆模审批签字手续。3. 2高大模板支撑系统的撤除作业必须自上而下逐层进展，严禁上下层同时撤除作业，分段撤除的高度不应大于两层。3. 3高大模板支撑系统撤除时，严禁将拆卸的杆件向地面抛掷，应有专人传递至地面，并按规格分类均匀堆放。6. 4高大模板支撑系统搭设和撤除过程中，地面应设置围栏和戒备标志，并派专人看守，严禁非操作人员进入作业范围。五、监理工作控制措施针对本工程高大模板支撑体系特点，在安全监理工作中主要采取以下控制措施1、组织措施：建设健全安全生产监理工作制度，明确高大模板施工安全生产监理工作中监理人员岗位职责，考核安全生产监理工作人员的能力及责任心等，如不能满足现场安全生产监理工作需要，及时通过公司进展人员调整。2、技
