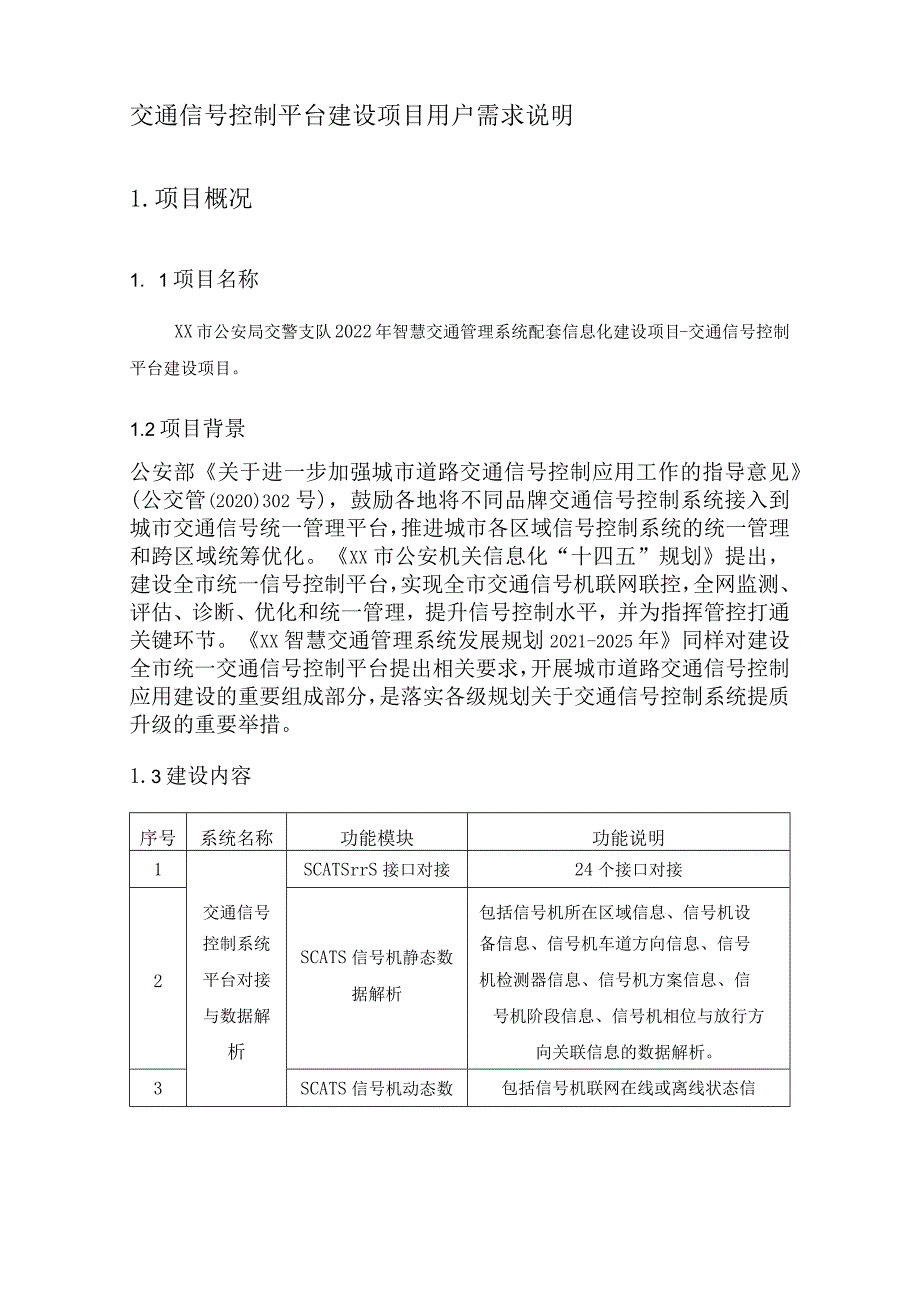

1、交通信号控制平台建设项目用户需求说明1.项目概况1. 1项目名称XX市公安局交警支队2022年智慧交通管理系统配套信息化建设项目-交通信号控制平台建设项目。1.2项目背景公安部关于进一步加强城市道路交通信号控制应用工作的指导意见(公交管(2020)302号)，鼓励各地将不同品牌交通信号控制系统接入到城市交通信号统一管理平台，推进城市各区域信号控制系统的统一管理和跨区域统筹优化。XX市公安机关信息化“十四五”规划提出，建设全市统一信号控制平台，实现全市交通信号机联网联控，全网监测、评估、诊断、优化和统一管理，提升信号控制水平，并为指挥管控打通关键环节。XX智慧交通管理系统发展规划2021-202
2、5年同样对建设全市统一交通信号控制平台提出相关要求，开展城市道路交通信号控制应用建设的重要组成部分，是落实各级规划关于交通信号控制系统提质升级的重要举措。1.3建设内容序号系统名称功能模块功能说明1SCATSrrS接口对接24个接口对接交通信号包括信号机所在区域信息、信号机设控制系统SCATS信号机静态数备信息、信号机车道方向信息、信号2平台对接据解析机检测器信息、信号机方案信息、信与数据解号机阶段信息、信号机相位与放行方析向关联信息的数据解析。3SCATS信号机动态数包括信号机联网在线或离线状态信据解析息、信号机实时灯态信息、信号机历史日志信息、信号机检测器交通量及报警信息、信号机战略监控信
3、息的数据解析。4其他信号机配置参数接口14个接口对接5其他信号机运行信息接口12个接口对接6其他信号机控制命令接口9个接口对接7其他信号机动静态数据解析包括信号机所在区域、信号机设备信息、信号机车道方向信息、信号机检测器信息、信号机方案信息。信号机阶段信息、信号机相位与放行方向关联信息、信号机联网在线或离线状态信息、信号机实时灯态信息、信号机历史日志信息、信号机检测器交通量及报警信息、信号机战略监控信息的数据解析。8交通信号控制路口方案管理路口基础信息及方案管理包括路口信息管理、区域信息管理信号机状态管理、信号机基础信息管理、绿路方案管理。9信号实时方案监控包括信号路口基础信息读取及显示、信号
4、路口运行信息读取及显示、信号机实时灯态监控、路口实时车流信息监控、VIP线路信息监控。10历史方案管理包括路口历史方案管理、绿路历史方案管理。11交通信号SCATS等信号机设置包括信号机交通管制锁绿控制、信号控制系统方案设置机交通管制解绿控制、信号机绿信比修改下发控制、预案下发等。12路口方案辅助设计包括配时设置、阶段设置、方案设置、时段设置、日计划设置、调度设置、特殊控制。13绿路方案辅助设计包括路口选择、绿路方向设置、绿路设计车速设置、绿路协调配时设置、协调相位设置、绿路时距图、跨信号控制系统的绿路方案设计、绿路方案管理。14交通运行评价指标分析交通运行评价指标分析包括指标多维度统计分析、
5、多源数据对比校正、路口实时运行指标计算和前后对比、调控动作评价等，可一键生成报告。15交通信号控制优化全流程基础信息核查管理包括核查任务计划、核查任务审批路口基础表更新、路口控制参数更新、路口受控系统更新、视频监控数据更新、检测器通信情况更新、路口检测器分组情况更新、核查任务评审、核查任务完成归档。16日常巡查管理包括巡查任务计划、巡查任务审批路口基础信息巡查、路口运行情况巡查、绿路基础信息巡查、“五项规则”巡查、信控系统信息巡查、问题与处置记录巡查、任务评审巡查、任务完成分类归档。17市民意见处置管理对接支队市民意见热线等信息系统，获取信号调控类意见投诉，提供包括受理、初步处置、研判、审核、
6、实施、反馈等功能。18路口控制问题处置与优化包括新增问题、问题处置决策审批、控制方案优化、优化评审、优化实施、优化效果跟踪、优化验收归档。19协调控制问题处置与优化包括新增问题、问题处置决策审批控制方案优化、优化评审、优化实施、优化效果跟踪、优化验收归档。20统计分析包括巡查当天状态数（待巡查、巡查中、巡查完成）、巡查日变化统计巡查周变化统计、巡查月变化统计、路口控制优化当天状态数（待优化、优化中、优化完成）、路口控制优化日变化统计、路口控制优化周变化统计、路口控制优化月变化统计、协调控制优化当天状态数（待优化、优化中、优化完成）、协调控制优化日变化统计、协调控制优化周变化统计、协调控制优化月
7、变化统计。21交通信号优化小程序包括路口及信控档案、信控方案优化记录、实地调研数据采集、交通信号方案巡查与审批、交通信号方案优化与审批、问题流转与处置、路网视图等。22系统管理用于管理不同用户权限，按照不同用户权限，设计、管理登录界面，并根据用户权限，提供不同的业务功能操作范围。系统能记录用户操作日志，包括登陆日志、操作命令记录、修改数据记录等。23平台分级集成可视化分控中心界面（大屏监视界面）提供简化版集成调控操作界面，供辖区大队分控中心实施日常调控，包括调控界面、路口问题提示、周边监控调用查看、调控建议（系统建议或专业工程师建议）、历史相同问题调控方案、常用调控措施快捷选项、调控后实时交通
8、运行指标展示、值班信息等。24专业工程师界面（后台管理界面）提供专业版集成调控操作界面，供支队优化工程师实施深度信号参数配置。包括信号机功能全参数界面、路口历史问题统计分析、周边监控调用查看、历史调控记录、大队常用调控措施记录、历史调控前后交通运行指标评价、原厂系统工具界面调用、值班信息等。25平台提供交通信号灯实时灯态信息发布接口接口开发接口开发采购人负责提供对接所需的原系统相关协调工作，中标人负责对接及开发接口，费用由中标人承担，采购人无须额外支付费用。1.4建设目标通过建立统一的交通信号控制平台，将scats系统（或其他联网信号机系统）、DG平台、综合管控平台以及互联网等多源数据的进行综
9、合分析，相互补充校正，生成高质量、高可信度的数据库，依靠算法、建模和仿真模拟，建立自适应评估、问题诊断、方案设计、方案审核、方案下发、迭代升级、效果反馈、案例库归档、分级集成操作界面等一体化交通信号操作系统。配套建设交通信号优化小程序，专业工程师及运维人员可通过小程序采集交通流信息、信控参数等，并可随时通过小程序进行数据更新和查看，交警等业主单位可通过小程序进行数据查看、审核、情况跟踪等。平台建成后，可大幅度提高信号控制管理的工作效率，一是通过多源数据库及高度集成的操作界面，提高优化工程师获取数据和实施操作的效率，降低人力物力对优化调控效率的影响；二是通过分级操作界面，由系统计算和优化工程师提
10、供日常调控建议，沟通扁平化，提高辖区大队分控中心日常调控的简易程度，促进辖区大队积极调控，及时处置路口问题；三是建设历史调控案例库，加强信号优化工作数据积累。本项目建成后，交通信号控制路口管控能力将得到明显提升，解析交通信号动态、静态数据不少于12项，平台能够接入包括但不限于SCATS、京安、同安、东土、海信在内的交通信号机品牌类型，并能对国内的其他主流品牌信号机进行接口对接，如南京莱斯、杭州海康威视、中船杰瑞、北京易华、浙江大华、予途交通、无锡华通等。1.5项目周期项目实施工期要求为各子项合同签订之日起15个月内完成需求调研、系统设计、软件开发、系统测试、用户验收、合同验收。项目通过用户验收
11、并稳定试运行不少于3个月，且完成验收测评和安全评估后可申请合同验收，待XX市公安局交警支队2022年智慧交通管理系统配套信息化建设项目所有子项通过合同验收后3个月内向市局科信办提交终验申请。由市政务服务数据管理部门组织的对项目合规性进行检查确认。本项目采用自建模式，项目合同验收后系统整体责任维护期为一年，如果一年整体责任维护期满项目仍未终验，则整体责任维护期自动延长至终验后六个月为止。2.项目建设内容2. 系统架构3. 1.1总体架构交通信号控制路口方案置理交通信号控制系统方案设交通信号控制路口运行评价交通信号控制优化i三方*tttfScATSIIeSns*tvIm)9WfHUZlYWnfii
12、tbthW!M*历资力WMtmj*M*fiit*mhifnwwMftAemvSfltt行电分析依Kt化跖Wl青询检察比对订阅应用服务层SaaS安保隆W系运包雄护体系标准蚓Mi*信息资源目录（路口基础数据.信号优化数配时研判分析数嵬.）赧务层 DaaSII本次建设内容已有建设内容1 .基础设施层IAAS交通信号控制平台依托XX市公安局警务云平台进行建设，由警务云提供本项目所需的计算能力、存储能力和网络能力。同时接入外场感知设备，包括信号机、卡口电警、视频监控灯设备数据；接入交警业务数据，包括“六合一”数据；接入其他部门或企业的车辆GPS和检测数据，支撑业务计算分析。2 .平台服务层PAAS警务云
13、平台为交通信号控制平台提供统一用户、统一消息、统一日志、地图服务等公共应用支撑能力。3 .数据服务层DAAS按照公安大数据要求形成数据资源目录，将路口基础数据、信号优化数据、配时研判分析数据等汇聚到市局大数据平台（数据域）并通过统一数据资源目录有条件地开放。同时与SCATS交通信号控制系统等对接获取信号控制数据，并进一步解析SCATS信号机和其他信号机动静态数据；对接入的其他数据进行处理并纳入数据库进行分类存储和开展数据维护等工作，以支撑上层应用具体业务应用。4 .应用服务层SaaS结合数据挖掘分析，开展交通信号控制路口方案管理、交通信号控制系统方案设置、交通信号控制路口运行评价、交通信号控制
14、优化全流程等具体业务应用。2.1.2应用架构公安网政务外网本项目平台建设应用包括各厂家交通信号控制系统平台对接与数据解析，交通信号控制路口的方案管理、方案设置、运行评价，交通信号控制优化全流程管理、交通信息可视化，以及交通信号优化小程序等。平台建设需要与SCATS信号控制系统对接获取路口基础信息，并同步信号控制数据；与相关视频管控系统及平台对接获取前端交通流感知数据，实现交通信号配时优化分析、效果评价等。2.1.3网络架构平台，小程序移动端部署在互联网。公安网、视频专网和互联网之间通过已有边界进行数据交换。本平台软件采用双网双平台架构，在公安网和视频专网各部署一套统一信控公安网部署平台软件包括
15、：交通信号控制路口方案管理、交通信号控制系统方案设置、交通运行评价指标分析、交通信号控制优化全流程、交通信号灯实时灯态信息发布接口、平台分级集成可视化。视频专网部署平台软件包括：交通信号控制路口方案管理、交通信号控制系统方案设置、交通运行评价指标分析、交通信号控制优化全流程、平台分级集成可视化、交通信号控制系统平台对接与数据解析。互联网部署软件为交通信号优化运维小程序。2.2系统功能要求2.2.1ITS接口开发使用SCATS的智能交通数据接口，可以实现信号控制系统与其他智能交通应用系统之间的数据交换，SCATS中心管理计算机可以提供TCP/IP接口，专用于ITS数据通讯，接口总数约24个，为智能交通系统应用软件提供有效的交通控制与信息。以下为ITS接口对接和应用列表概览。序号信息码（数据源）功能描述1
