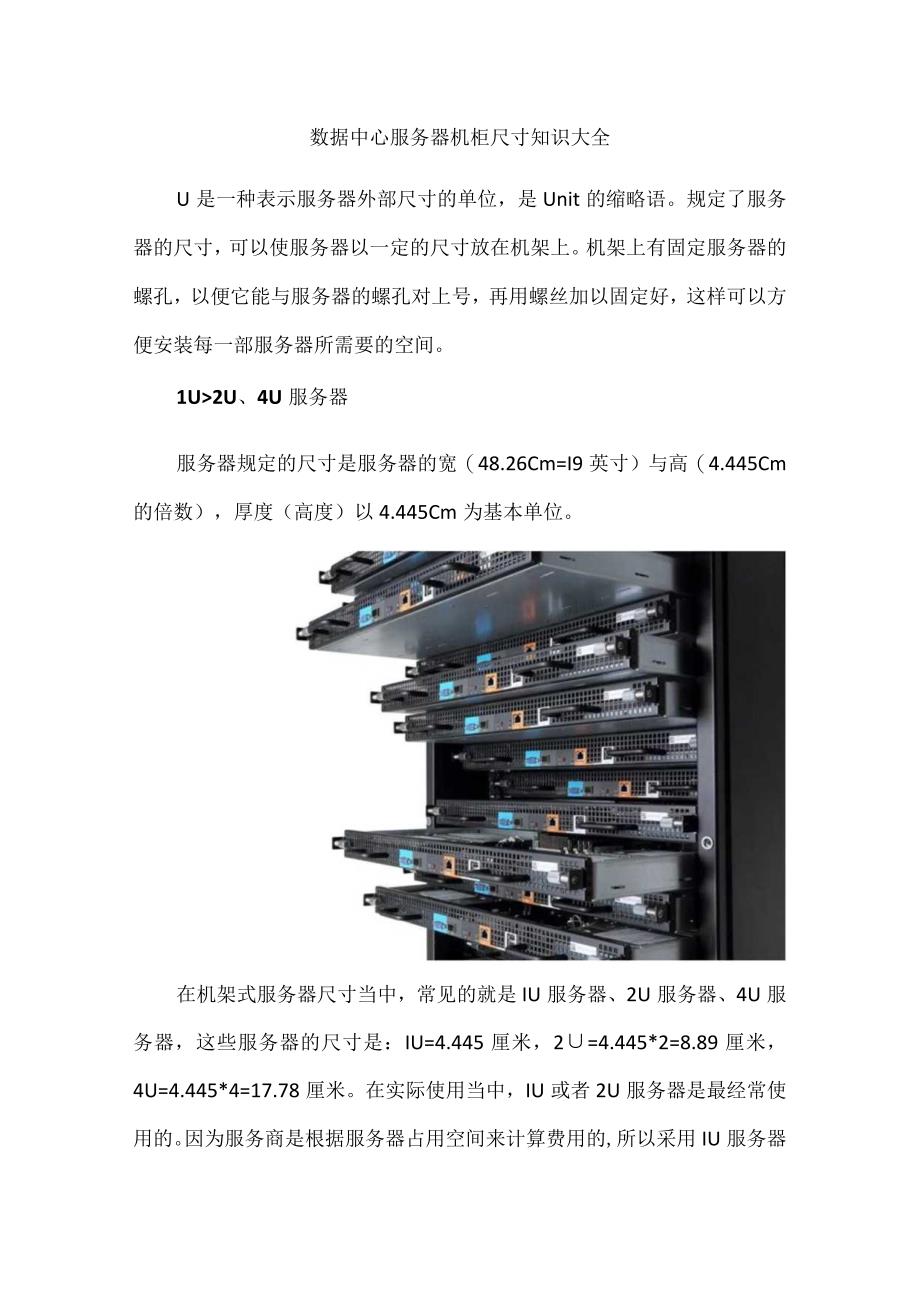

1、数据中心服务器机柜尺寸知识大全U是一种表示服务器外部尺寸的单位，是Unit的缩略语。规定了服务器的尺寸，可以使服务器以一定的尺寸放在机架上。机架上有固定服务器的螺孔，以便它能与服务器的螺孔对上号，再用螺丝加以固定好，这样可以方便安装每一部服务器所需要的空间。1U2U、4U服务器服务器规定的尺寸是服务器的宽（48.26Cm=I9英寸）与高（4.445Cm的倍数），厚度（高度）以4.445Cm为基本单位。在机架式服务器尺寸当中，常见的就是IU服务器、2U服务器、4U服务器，这些服务器的尺寸是：IU=4.445厘米，2=4.445*2=8.89厘米，4U=4.445*4=17.78厘米。在实际使用当

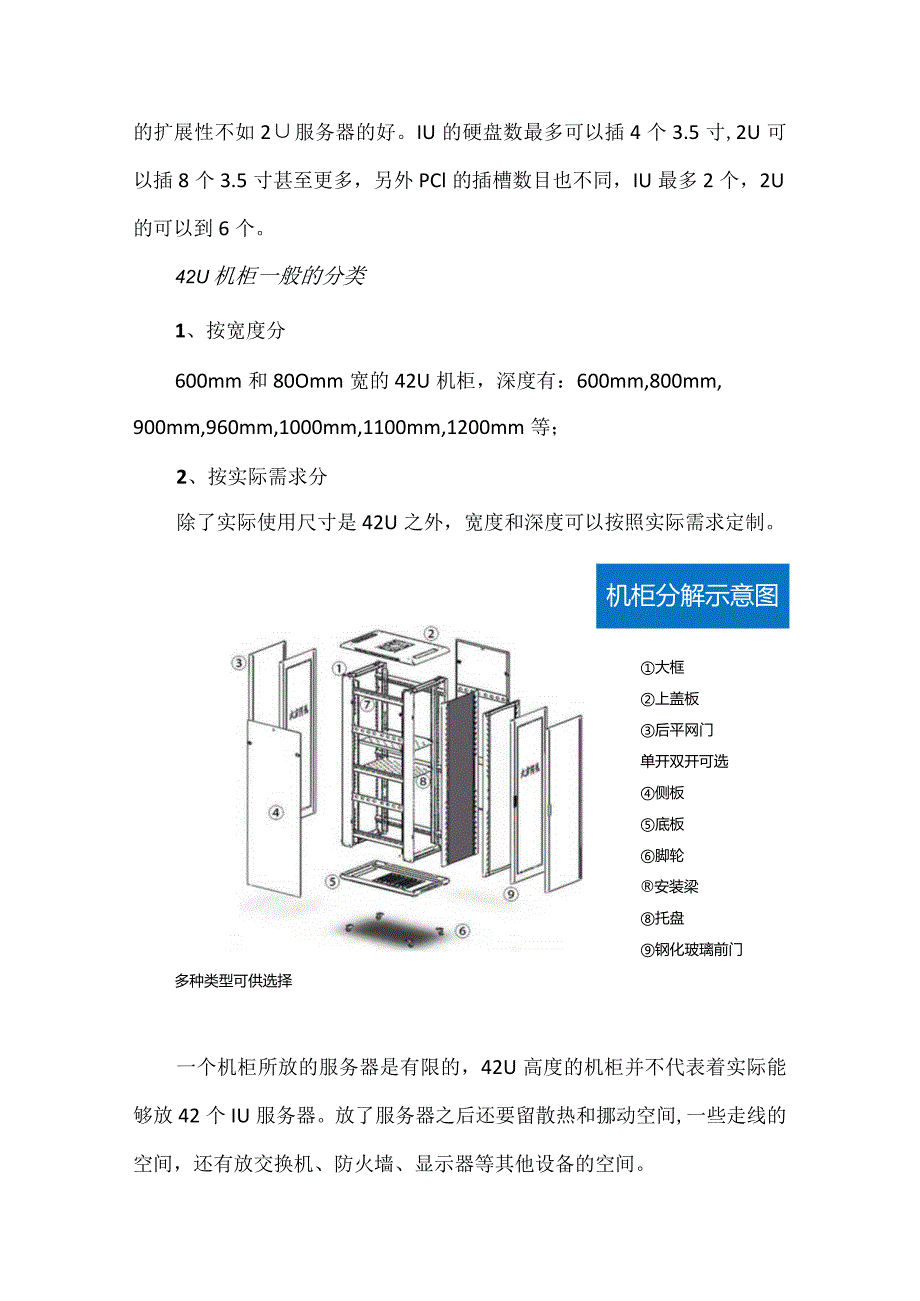

2、中，IU或者2U服务器是最经常使用的。因为服务商是根据服务器占用空间来计算费用的,所以采用IU服务器是最节省空间的和价格最低的，但是IU服务器的扩展性不如2服务器的好。IU的硬盘数最多可以插4个3.5寸,2U可以插8个3.5寸甚至更多，另外PCl的插槽数目也不同，IU最多2个，2U的可以到6个。42U机柜一般的分类1、按宽度分600mm和80Omm宽的42U机柜，深度有：600mm,800mm,900mm,960mm,1000mm,1100mm,1200mm等；2、按实际需求分除了实际使用尺寸是42U之外，宽度和深度可以按照实际需求定制。机柜分解示意图大框上盖板后平网门单开双开可选侧板底板脚轮
3、安装梁托盘钢化玻璃前门多种类型可供选择一个机柜所放的服务器是有限的，42U高度的机柜并不代表着实际能够放42个IU服务器。放了服务器之后还要留散热和挪动空间,一些走线的空间，还有放交换机、防火墙、显示器等其他设备的空间。所以一个42机柜能放多少服务器，需要根据具体的设备来计算。那么问题来了，一个机柜一般部署多少台服务器设备？一个机柜部署的服务器数量，要考虑很多参数，比如服务器的体积、功耗、发热量等物理参数，还需要考虑机柜的供电、冷却、承重等参数，如何确定能部署多少台服务器，做决定时可以参考一下关键参数：1、预留：每个设备间预留IU以便散热，预留交换机位置，考虑PDU位置；2、一般提供冗余IOK
4、W电源，静态承载能力不小于120Okg（根据机房建设参数确定）；3、不超电的前提下，一个机柜累计设备U数，一般不超过26U一个机柜，全IU设备部署数量一般不超过16台，全2U设备一般不超过12台，全4U设备一般4到7台。机柜在数据中心机房的用途有以下几点1、提高机房的整体美观度数据中心近年运营及新建机房都采用了模块化设计，在优化配电和制冷系统设计的同时，还采用了封闭式冷通道和近端制冷技术，相比传统机房设计，不仅更安全、更美观，同时还可以节能30%左右。2、节约机房运行能耗通信设备由于工作而发热的原因，会在机柜内聚集大量热量，影响设备的稳定运行。数据中心模块化机房可以针对每一台机柜的情况（如安装
5、设备的多少，对空调、供电、配线等基础设施的要求）进行配置的按需调整，避免了不必要的浪费，节省了初始投入和能源消耗,为用户带来更大价值。此外，其价值还体现在对设备的满负荷支持。3、实现对机柜的智能化管理功能，智能机柜针对数据中心对机柜的运行环境及安全要求较高的场合，需要带有智能系统的机柜才能满足相关的要求。主要的智能化体现在监控功能的多样化：1、温、湿度监测功能智能机柜系统内部安装有温、湿度探测装置，能智能监测稳压电源系统内部环境的温度和湿度，并将监测到的温度和湿度值实时显示在监控触摸屏幕上。2、烟雾检测功能通过在智能机柜系统内部安装烟雾探测器，对智能机柜系统进行消防状态检测，当智能机柜系统内部
6、出现异常情况时，即可在显示界面上显示相关的报警状态。3、智能散热功能用户可以根据柜内设备运行时所需要的温度环境为稳压电源系统设置一组温度范围，当稳压电源系统内温度超出这个范围时，便会自动启动散热单元工作。4、系统状态检测功能智能机柜系统本身具备其工作状态及数据信息采集告警的LED指示灯显示，并且在LCD触摸屏上能直观的显示出来，界面美观、大方、清晰。5、智能设备接入功能智能机柜系统具备对智能设备包括智能电量仪表或UPS不间断电源的接入，通过RS485/RS232通讯接口、MOdbUS通讯规约读取相应的数据参数，并且实时显示在屏幕上。6、继电器动态输出功能当预先设计的系统逻辑的联动被智能机柜系统
7、接收到时，会给硬件接口的DO通道发出一个常开/常闭的信息，以驱动接在其上面的设备工作，如声光报警器、风扇等设备。服务器机柜有哪些种类？数据中心的服务器、网络通信设备等IT设施，正在向着小型化、网络化、机架化的方向发展。大数据时代服务器机柜成为其重要的组成部分。Ol一般常见的机柜可分为以下几种1、按功能分防火防磁柜，电源柜、监控机柜、屏蔽柜、安全柜、防水机柜、保险柜、多媒体控制台、文件柜、壁挂柜；2、按适用范围户外机柜、室内机柜、通信柜、工业安全柜、低压配电柜、电力柜、服务器机柜；3、扩展分类控制台、电脑机箱机柜、不锈钢机箱、监控操作台、工具柜、标准机柜、网络机柜。为安装服务器、显示器、UPS等
8、19”标准设备及非19”标准的设备专用的机柜，服务器机柜，用来组合安装面板、插件、插箱、电子元件、器件和机械零件与部件，使其构成一个整体的安装箱。服务器机柜由框架和盖板(11)组成，一般具有长方体的外形，落地放置。它为电子设备正常工作提供相适应的环境和安全防护。这是仅次于系统级的一级组装。不具备封闭结构的机柜称为机架。服务器机柜具有良好的技术性能。机柜的结构应根据设备的电气、机械性能和使用环境的要求，进行必要的物理设计和化学设计，以保证机柜的结构具有良好的刚度和强度以及良好的电磁隔离、接地、噪声隔离、通风散热等性能。此外，服务器机柜应具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能，以便保
9、证设备稳定可靠地工作。服务器机柜应具有良好的使用性和安全防护设施，便于操作、安装和维修，并能保证操作者安全。02机柜类型的区别虽然机柜看上去都差不多一个样，但细分起来还是有几种类型，常见的就是用于布线的机柜和用于安放服务器的机柜。用于布线的机柜一般是用来放置多台终端交换机的，因此会有很多的网线需要接出,此类机柜不方便设置门，看上去更像机架，也有机柜生产厂家就把这种产品称为布线架；而用于放置服务器的机柜肯定是有门有锁的，比较昂贵的路由器、防火墙一般放在这种机柜里面。列间线槽，用来二列机柜之间房列走顶部翻转天窗，可与消防联动打开，第一时间让消防二体迸入通道内灭火模块化UPS手动外开推拉门和半自动/
10、自动平移门.支持密码、指纹、刷卡智能开门一体化UPS配电柜一普通的服务器机柜有四个散热风扇，安装在机柜的顶部，机柜底部是镂空的，以便为机柜内部提供良好的恒温环境。这种机柜内顶部的服务器散热效果非常好，但是中低部的服务器散热就不太理想。高端的服务器机柜，通过前后门上密密麻麻的风孔进行通风散热，甚至可以通过扩展内置空调的配件，利用空调的冷气分布到机柜内每一台服务器周围，这对于机柜的用料、防腐防锈、承重能力都有较高的要求。机房机柜怎么选择?随着数据中心建设向着整体可用性的方向发展，机房对机柜管理的需求日益增长。用户在选购机柜时应考虑以下几方面的因素：1、承重保证随着机柜内所放置产品密度的加大，良好的
11、承重能力是对一款合格机柜产品的基本要求。不符合规格的机柜，不能有效保护机柜内的设备，甚至可能影响整个系统。2、温度控制系统机柜内部有良好的温度控制系统，可避免机柜内产品的过热或过冷，确保设备的高效运作。机柜可选择全通风系列，可配备风扇（风扇有寿命保证），在炎热的环境下可安装独立空调系统，在严寒环境下可安装独立加热保温系统。3、抗干扰能力功能齐备的机柜应提供各类门锁及其他功能，例如防尘、防水或电子屏蔽等高度抗扰性能，还应提供适合的附件及安装配件支持，让布线更为方便，同时易于管理，省时省力。4、线缆管理线缆出现问题怎么办？在规模巨大的机房里，在林立的机柜中穿行尚且困难，更别提快速寻找和维修出现故障
12、的线路了。从机柜内部线缆附设的角度看，今天的数据中心机柜配置密度更高，容纳的IT设备更多，大量采用冗余配件（如冗余电源、存储阵列等），机柜内设备配置频繁变换，数据线和电缆随时增减。所以，机柜必须提供充足的线缆通道，能从机柜顶部、底部进出线缆。在机柜内部，线缆的铺设必须方便、有序，与设备的线缆接口靠近，以缩短布线距离，减少线缆的空间占用，保证散热气流不会受到线缆的阻挡，同时还要保证在故障情况下能对设备布线进行快速定位。5、配电系统随着机柜内IT高密度安装趋势的日益显著，配电系统成为机柜能否发挥其应有效能的关键环节。合理的电源分配直接关系到整个IT系统的可用性，而这也是过去被很多机房管理人员忽视的
13、问题。由于IT设备日益小型化，机柜内设备安装的密度不断增加，这就对机柜内配电系统提出了严峻的挑战。与此同时，输入、输出端口的增多，也对配电系统安装的可靠性提出了很高的要求。再考虑到目前大多数服务器双电源供电的需求，更使得机柜内电源分配越来越繁杂。合理的机柜电源分配系统的设计，应遵循以可靠性设计为核心，专门针对机柜系统设计，与配电系统充分协调、无缝配合的原则，同时要考虑安装的方便性，以及智能化管理、适应性强、便于操作与维护等特点。机柜的配电系统，应使电源更接近负载，以减少电源通路中的故障点。同时应逐步实现负载电流的本地及远程监控，以及电源分配的远程控制，使电源分配管理纳入机房整体的智能化管理体系中。
