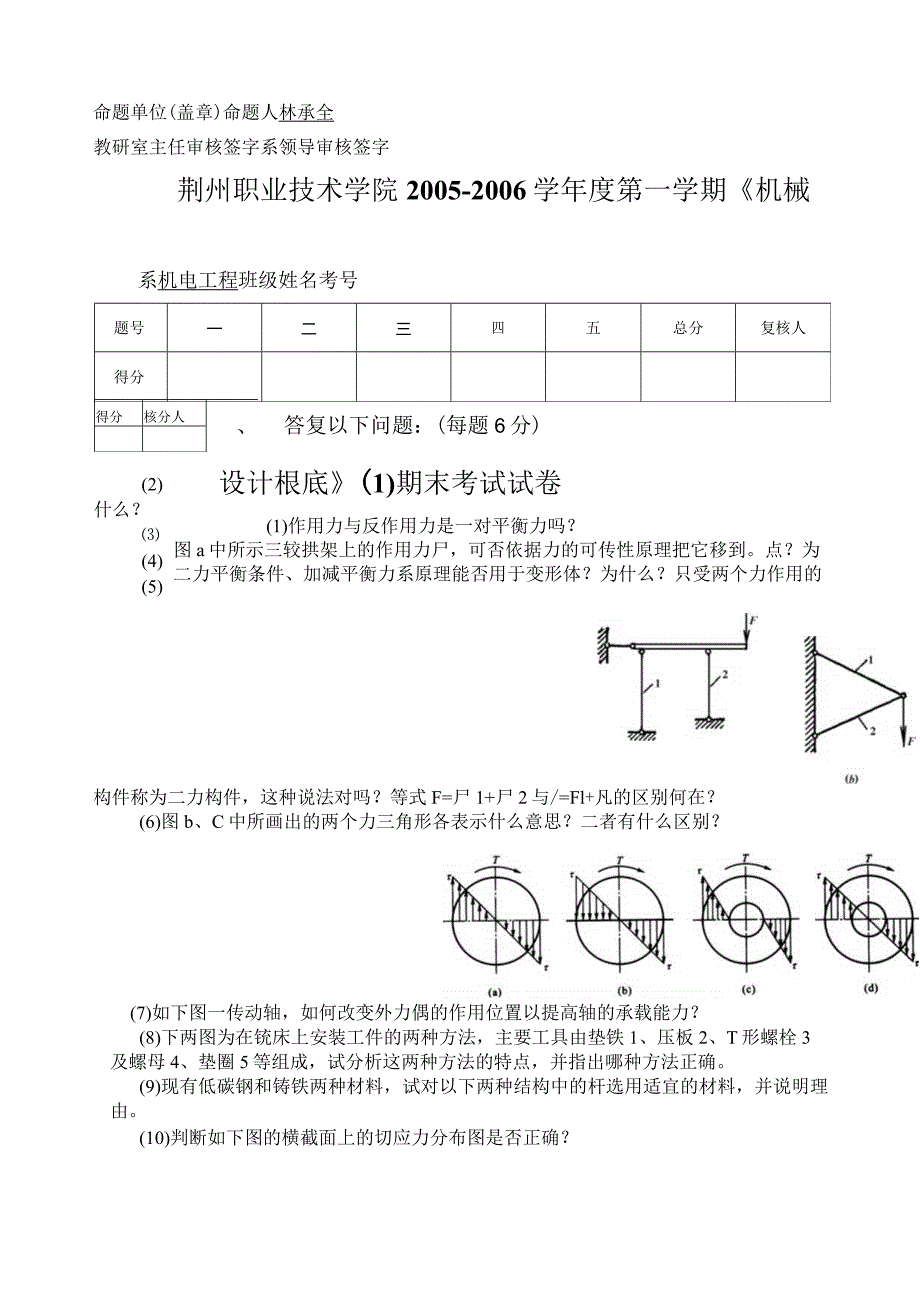

1、题号一二三四五总分复核人得分系机电工程班级姓名考号答复以下问题：(每题6分)得分核分人、(2) 什么？(4)(5)命题单位(盖章)命题人林承全教研室主任审核签字系领导审核签字荆州职业技术学院2005-2006学年度第一学期机械设计根底(1)期末考试试卷(1)作用力与反作用力是一对平衡力吗？图a中所示三较拱架上的作用力尸，可否依据力的可传性原理把它移到。点？为二力平衡条件、加减平衡力系原理能否用于变形体？为什么？只受两个力作用的构件称为二力构件，这种说法对吗？等式F=尸1+尸2与/=Fl+凡的区别何在？(6)图b、C中所画出的两个力三角形各表示什么意思？二者有什么区别？(7)如下图一传动轴，如何

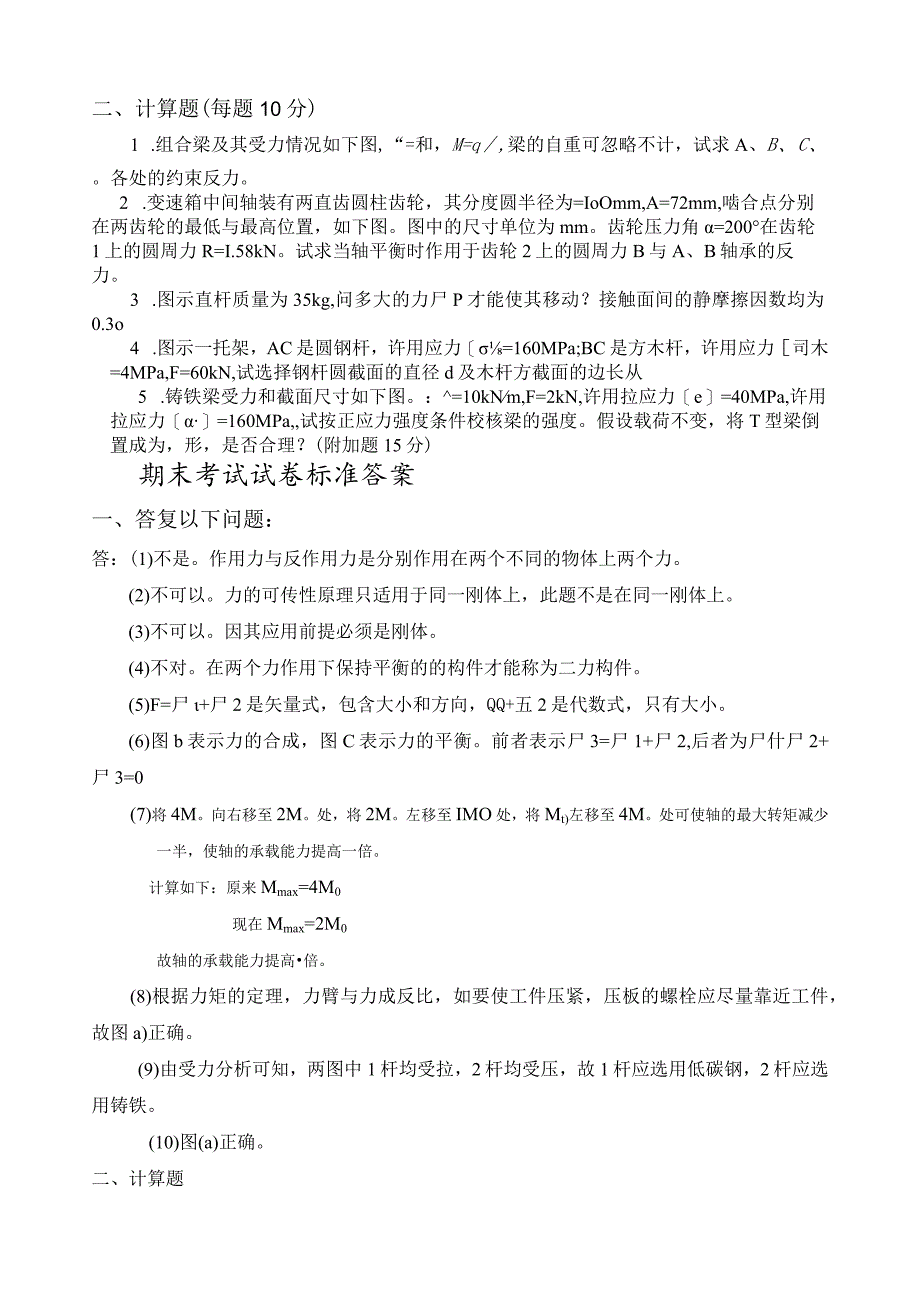

2、改变外力偶的作用位置以提高轴的承载能力？(8)下两图为在铳床上安装工件的两种方法，主要工具由垫铁1、压板2、T形螺栓3及螺母4、垫圈5等组成，试分析这两种方法的特点，并指出哪种方法正确。(9)现有低碳钢和铸铁两种材料，试对以下两种结构中的杆选用适宜的材料，并说明理由。(10)判断如下图的横截面上的切应力分布图是否正确？二、计算题(每题10分)1 .组合梁及其受力情况如下图,“=和，M=q,梁的自重可忽略不计，试求A、B、C、。各处的约束反力。2 .变速箱中间轴装有两直齿圆柱齿轮，其分度圆半径为=IoOmm,A=72mm,啮合点分别在两齿轮的最低与最高位置，如下图。图中的尺寸单位为mm。齿轮压力
3、角=200在齿轮1上的圆周力R=I.58kN。试求当轴平衡时作用于齿轮2上的圆周力B与A、B轴承的反力。3 .图示直杆质量为35kg,问多大的力尸P才能使其移动？接触面间的静摩擦因数均为0.3o4 .图示一托架，AC是圆钢杆，许用应力=160MPa;BC是方木杆，许用应力司木=4MPa,F=60kN,试选择钢杆圆截面的直径d及木杆方截面的边长从5 .铸铁梁受力和截面尺寸如下图。：=10kNm,F=2kN,许用拉应力e=40MPa,许用拉应力=160MPa,试按正应力强度条件校核梁的强度。假设载荷不变，将T型梁倒置成为，形，是否合理？(附加题15分)期末考试试卷标准答案一、答复以下问题：答：(1
4、)不是。作用力与反作用力是分别作用在两个不同的物体上两个力。(2)不可以。力的可传性原理只适用于同一刚体上，此题不是在同一刚体上。(3)不可以。因其应用前提必须是刚体。(4)不对。在两个力作用下保持平衡的的构件才能称为二力构件。(5)F=尸+尸2是矢量式，包含大小和方向，QQ+五2是代数式，只有大小。(6)图b表示力的合成，图C表示力的平衡。前者表示尸3=尸1+尸2,后者为尸什尸2+尸3=0(7)将4M。向右移至2M。处，将2M。左移至IMO处，将Mt)左移至4M。处可使轴的最大转矩减少一半，使轴的承载能力提高一倍。计算如下：原来Mmax=4M0现在Mmax=2M0故轴的承载能力提高倍。(8)根据力矩的定理，力臂与力成反比，如要使工件压紧，压板的螺栓应尽量靠近工件，故图a)正确。(9)由受力分析可知，两图中1杆均受拉，2杆均受压，故1杆应选用低碳钢，2杆应选用铸铁。(10)图(a)正确。二、计算题
