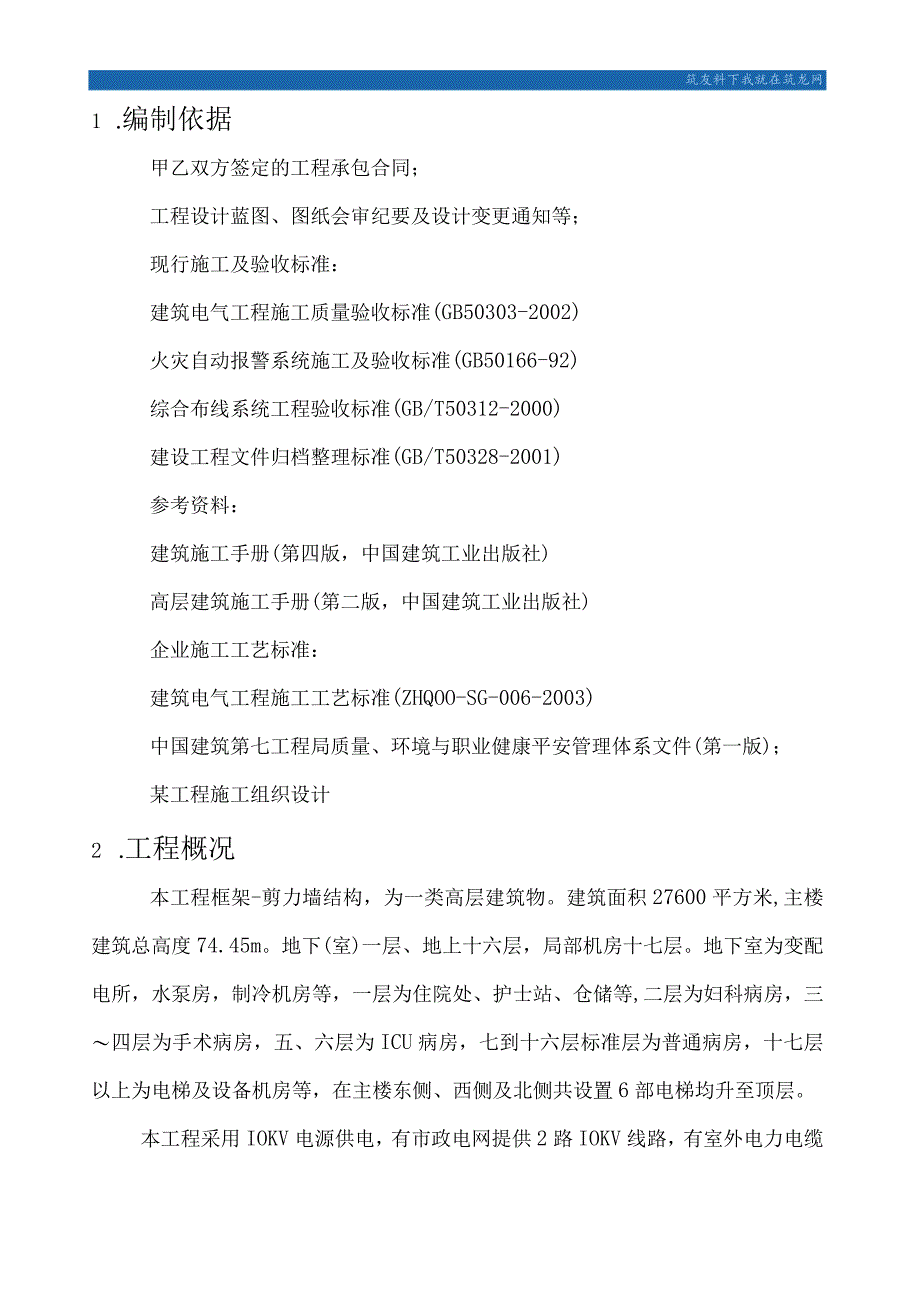

1、筑友料下我就在筑龙网1 .编制依据甲乙双方签定的工程承包合同；工程设计蓝图、图纸会审纪要及设计变更通知等；现行施工及验收标准：建筑电气工程施工质量验收标准(GB50303-2002)火灾自动报警系统施工及验收标准(GB50166-92)综合布线系统工程验收标准(GB/T50312-2000)建设工程文件归档整理标准(GB/T50328-2001)参考资料：建筑施工手册(第四版，中国建筑工业出版社)高层建筑施工手册(第二版，中国建筑工业出版社)企业施工工艺标准：建筑电气工程施工工艺标准(ZHQOO-SG-006-2003)中国建筑第七工程局质量、环境与职业健康平安管理体系文件(第一版)；某工程施

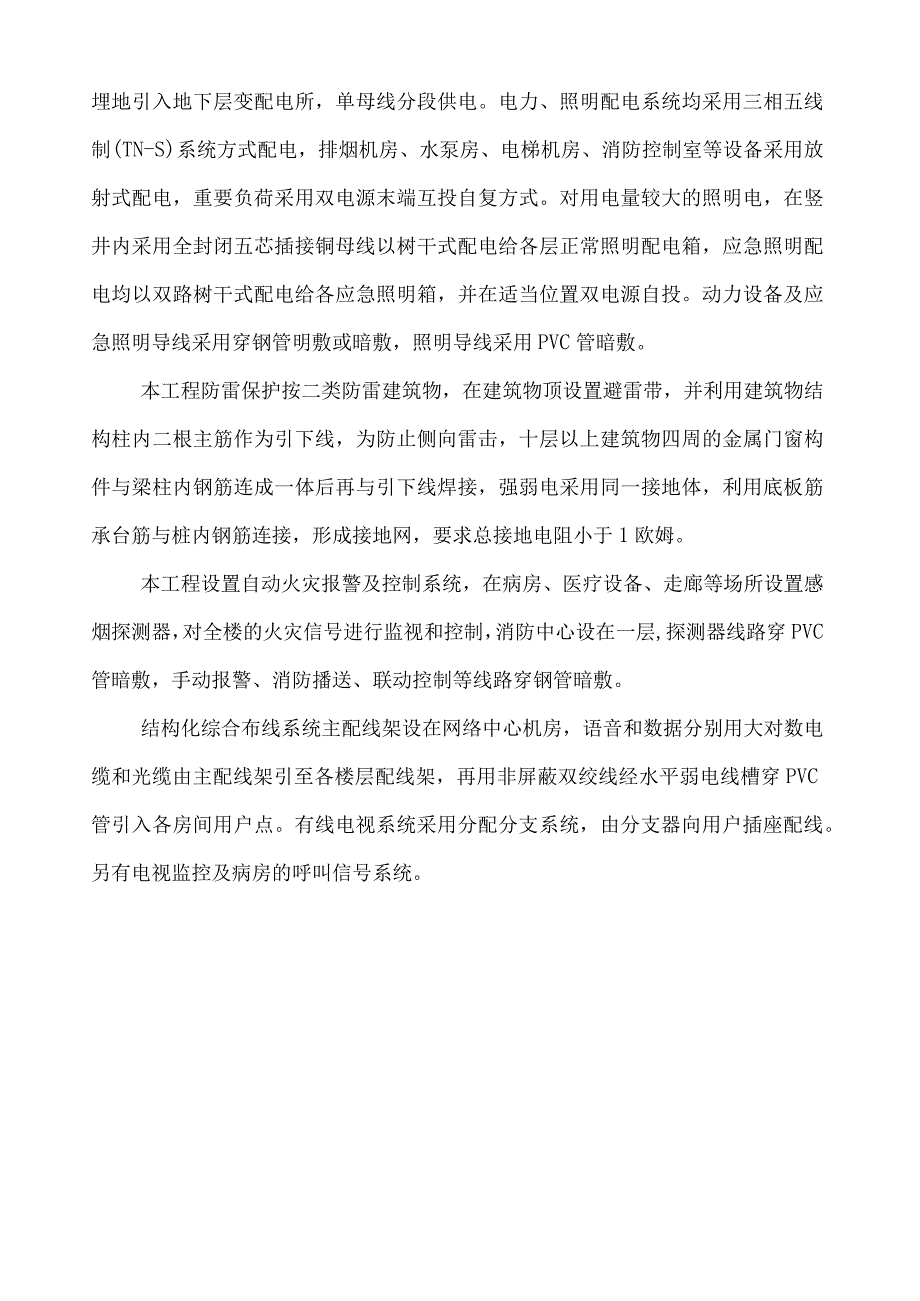

2、工组织设计2 .工程概况本工程框架-剪力墙结构，为一类高层建筑物。建筑面积27600平方米,主楼建筑总高度74.45m。地下(室)一层、地上十六层，局部机房十七层。地下室为变配电所，水泵房，制冷机房等，一层为住院处、护士站、仓储等,二层为妇科病房，三四层为手术病房，五、六层为ICU病房，七到十六层标准层为普通病房，十七层以上为电梯及设备机房等，在主楼东侧、西侧及北侧共设置6部电梯均升至顶层。本工程采用IOKV电源供电，有市政电网提供2路IOKV线路，有室外电力电缆埋地引入地下层变配电所，单母线分段供电。电力、照明配电系统均采用三相五线制(TN-S)系统方式配电，排烟机房、水泵房、电梯机房、消防
3、控制室等设备采用放射式配电，重要负荷采用双电源末端互投自复方式。对用电量较大的照明电，在竖井内采用全封闭五芯插接铜母线以树干式配电给各层正常照明配电箱，应急照明配电均以双路树干式配电给各应急照明箱，并在适当位置双电源自投。动力设备及应急照明导线采用穿钢管明敷或暗敷，照明导线采用PVC管暗敷。本工程防雷保护按二类防雷建筑物，在建筑物顶设置避雷带，并利用建筑物结构柱内二根主筋作为引下线，为防止侧向雷击，十层以上建筑物四周的金属门窗构件与梁柱内钢筋连成一体后再与引下线焊接，强弱电采用同一接地体，利用底板筋承台筋与桩内钢筋连接，形成接地网，要求总接地电阻小于1欧姆。本工程设置自动火灾报警及控制系统，在

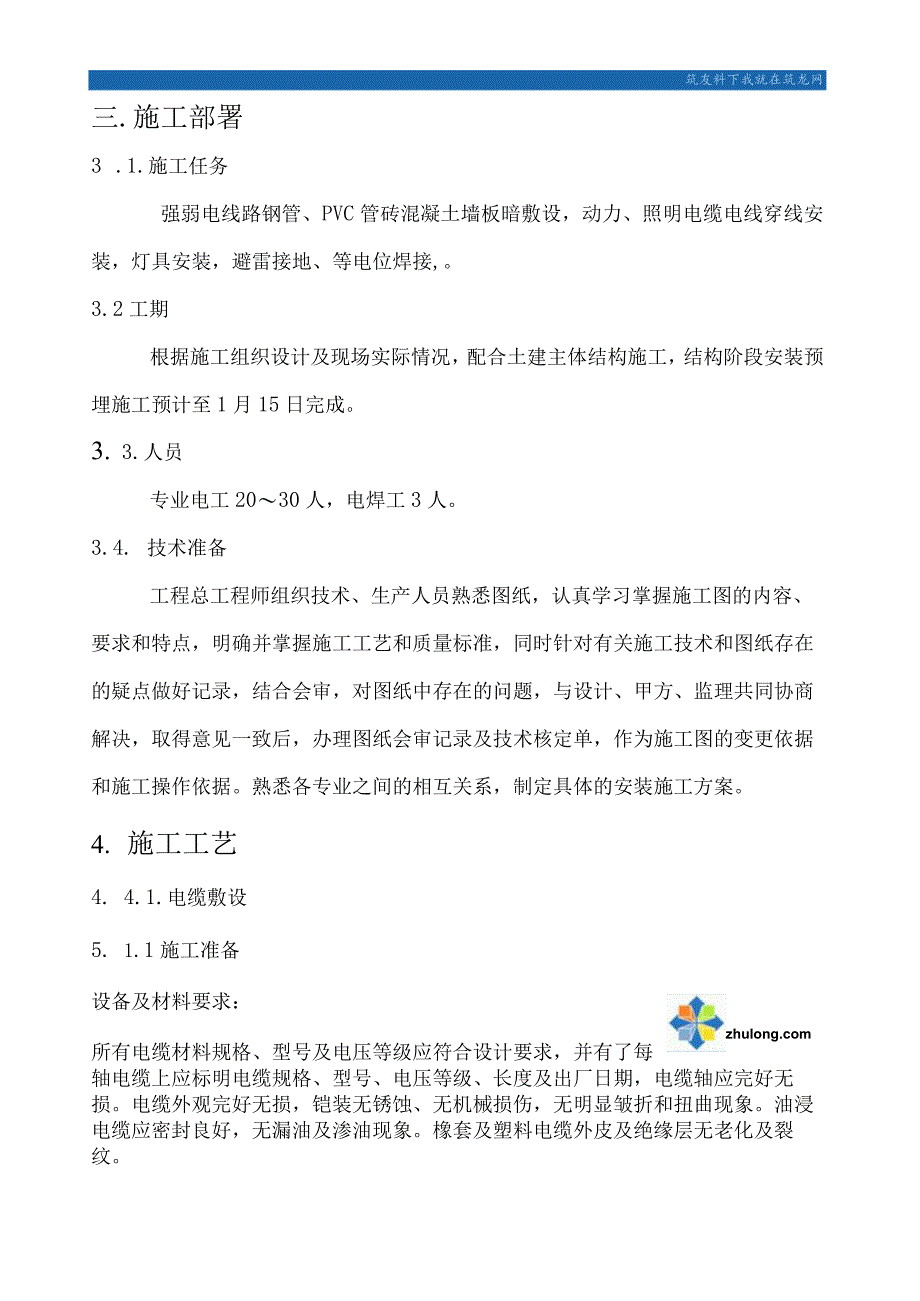

4、病房、医疗设备、走廊等场所设置感烟探测器，对全楼的火灾信号进行监视和控制，消防中心设在一层,探测器线路穿PVC管暗敷，手动报警、消防播送、联动控制等线路穿钢管暗敷。结构化综合布线系统主配线架设在网络中心机房，语音和数据分别用大对数电缆和光缆由主配线架引至各楼层配线架，再用非屏蔽双绞线经水平弱电线槽穿PVC管引入各房间用户点。有线电视系统采用分配分支系统，由分支器向用户插座配线。另有电视监控及病房的呼叫信号系统。筑友料下我就在筑龙网三.施工部署3 .1.施工任务强弱电线路钢管、PVC管砖混凝土墙板暗敷设，动力、照明电缆电线穿线安装，灯具安装，避雷接地、等电位焊接,。3.2工期根据施工组织设计及现
5、场实际情况，配合土建主体结构施工，结构阶段安装预埋施工预计至1月15日完成。3. 3.人员专业电工2030人，电焊工3人。3.4. 技术准备工程总工程师组织技术、生产人员熟悉图纸，认真学习掌握施工图的内容、要求和特点，明确并掌握施工工艺和质量标准，同时针对有关施工技术和图纸存在的疑点做好记录，结合会审，对图纸中存在的问题，与设计、甲方、监理共同协商解决，取得意见一致后，办理图纸会审记录及技术核定单，作为施工图的变更依据和施工操作依据。熟悉各专业之间的相互关系，制定具体的安装施工方案。4. 施工工艺4. 4.1.电缆敷设5. 1.1施工准备设备及材料要求：所有电缆材料规格、型号及电压等级应符合设
6、计要求，并有了每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。各种金属型钢不应有明显锈蚀，金属导管内无毛刺。所有紧固螺栓，均应采用镀锌件。其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。4 .L2主要机具：电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。无线电对讲机（或
7、简易）、手持扩音喇叭。作业条件：土建工程应具备以下条件：预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水0牛桀髓辆电缆沿线模板等设施撤除完毕。场地清理干净、道路畅通，兴温热募放电缆用的脚手架搭设完毕，且符合平安要求，电缆沿线照明照度满足施工要求。直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并去除沟内杂物。盖板及砂子运至沟旁。设备安装应具备以下条件变配电室内全部电气设备及用电设备配电箱柜安装完毕。电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。操作工艺工艺流程：(1)准备工作：施工前应对电缆
8、进行详细检查；规格、型号、截面、电压等级均符合设计要求,外观无扭曲、坏损及漏油、渗油等现象。电缆敷设前进行绝缘摇测或耐压试验。IkV以下电缆，用IkV摇表摇测线间及对地的绝缘电阻应不低于IOMQ。电缆测试完毕，应用橡皮包布密封后再用黑包布包好。放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢I筑姿料下栽就在筑龙网丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。本工程主要电缆敷设均在室内，可用无线电对讲机做为定向身在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列,用表或图的方式划出来。以防电缆的交叉和混乱。电缆的搬运及支架架设：电缆短距离搬运，一般采用滚动电
9、缆轴的方法滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松弛。电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。(2)直埋电缆敷设：去除沟内杂物，铺完底沙或细土。电缆敷设可用人力拉引或机械牵引。电缆敷设时，应注意电缆弯曲半径应符合标准要求。电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。铺砂盖砖：电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。隐蔽工程验收合格，电缆上下分别铺
10、盖IOCnl砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。使用电缆盖板时，盖板应指向受电方向。建筑姿料下我就在筑龙网回填土。回填土前，再作一次隐蔽工程检验，合格后，应及时实。埋标桩：电缆在拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。直线段应适当加设标桩。标桩露出地面以15CIn为宜。直埋电线进出建筑物，室内过管口低于室外地面者，对其过管按设计或标准图册做防水处理。有麻皮保护层的电缆，进入室内局部，应将麻皮剥掉，并涂防腐漆。(3)电缆沿支架、桥架敷设：1水平敷设敷设方法可用人力或机械牵引。电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。不得有交叉，拐弯处应以最大截
11、面电缆允许弯曲半径为准。不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。同等级电压的电缆沿支架敷设时，水平净距不得小于35mm2垂直敷设。垂直敷设，有条件的最好自上而下敷设。土建未拆吊车前，将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和局部楼层应采取防滑措施。自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。沿支架敷设时，支架距离不得大于L5米，沿桥梁或托盘敷设时，每层最少加装两道卡固支架。敷设时，应放一根立即卡固一根。篥It辆 电缆穿过楼板时，应装套管，敷设完后应将套管用防火材料圭(4)挂标志牌:标志牌规
12、格应一致，并有防腐性能，挂装应牢固。标志牌上应注明电缆编号、规格、型号及电压等级。直埋电缆进出建筑物、电缆井及两端应挂标志牌。沿支架桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。质量标准一,保证工程：电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工标准规定。检验方法：检查试验记录。电缆敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和外表严重划伤等缺损，直埋敷设时，严禁在管道上面或下面平行敷设。检验方法：观察检查和检查隐蔽工程记录。二.根本工程：坐标和标高正确，排列整齐，标志柱和标志牌设置准确；防燃、隔热和防腐要求的电缆保护措施完整。在支架上敷设时，固定可靠
13、，同一侧支架上的电缆排列顺序正确，控制电缆在电力电缆下面，IkV及其以下电力电缆应放在IkV以上电力电缆下面；直埋电缆埋设深度、回填土要求、保护措施以及电缆间和电缆与地下管网间平行或交叉的最小距离均应符合施工标准规定。电缆转弯和分支处不紊乱，走向整齐清楚、电缆标志桩、标志牌清晰齐全，直埋电缆的隐蔽工程记录及坐标图齐全、准确。检验方法：观察检查和检查隐蔽工程记录及坐标图。电缆最小弯曲半径和检验方法应符合下表的规定。橡胶或聚氯乙烯电缆最小弯曲半径及检验方法项次工程弯曲半径检验方法1.橡皮或聚氯乙烯护套21Od尺量检查2.钢套铠装20d尺量检查3.塑料绝缘电力电缆2IOd尺量检查4.控制电缆10d尺
14、量检查注：d为电缆外径。成品保护直埋电缆施工不宜过早，一般在其它室外工程根本完工后进行，防止其它地下工程施工时损伤电缆。如己提前将电缆敷设完，其它地下工程施工时，应加强巡视。直埋电缆敷设完后，应立即铺砂、盖板或砖及回填夯实，防止其它重物损伤电缆。并及时划出竣工图，标明电缆的实际走向方位坐标及敷设深度。室内沿电缆沟敷设的电缆施工完毕后应立即将沟盖板盖好。室内沿桥架或托盘敷设电缆、宜在管道及空调工程根本施工完毕后进行，防止其它专业施工时损伤电缆。电缆两端头处的门窗装好，并加锁，防止电缆丧失或损毁。应注意的质量问题直埋电缆铺砂盖板或砖时应防止不去除沟内杂物、不用细砂或细土、盖板或砖不严、有遗漏局部。
15、施工负责人应加强检查。电缆进入室内电缆沟时，防止套管防水处理不好，沟内进水。应严格按标准和工艺要求施工。油浸电缆要防止两端头封铅不严密、有渗油现象。应对施工操作人员进行技术培训，提高操作水平。沿支架或桥架敷设电缆时，应防止电缆排列不整齐，交叉严重。电缆施工前须将电缆事先排列好，划出排列图表，按图表进行施工。电缆敷设时，应敷设一根整理一根，卡固一根。有麻皮保护层的电缆进入室内，防止不作剥麻刷油防腐处理。沿桥架或托盘敷设的电缆应防止弯曲半径不够。在桥架或托盘施工时，施工人员应考虑满足该桥架或托盘上敷设的最大截面电缆的弯曲半径的要求。防止电线标志牌挂装不整齐，或有遗漏。应由专人复查。质量记录质量保证资料；1.电缆产品合格证。2电缆绝缘摇测记录或耐压试验记录。3隐蔽工程验收记录。4各种金属型钢材质证明、合格证。施工记录：1.自互检记录 用茴晓迈凄塞蒙孤I2电缆工程分项质量检验评定记录。3分项工程验收记录。4
