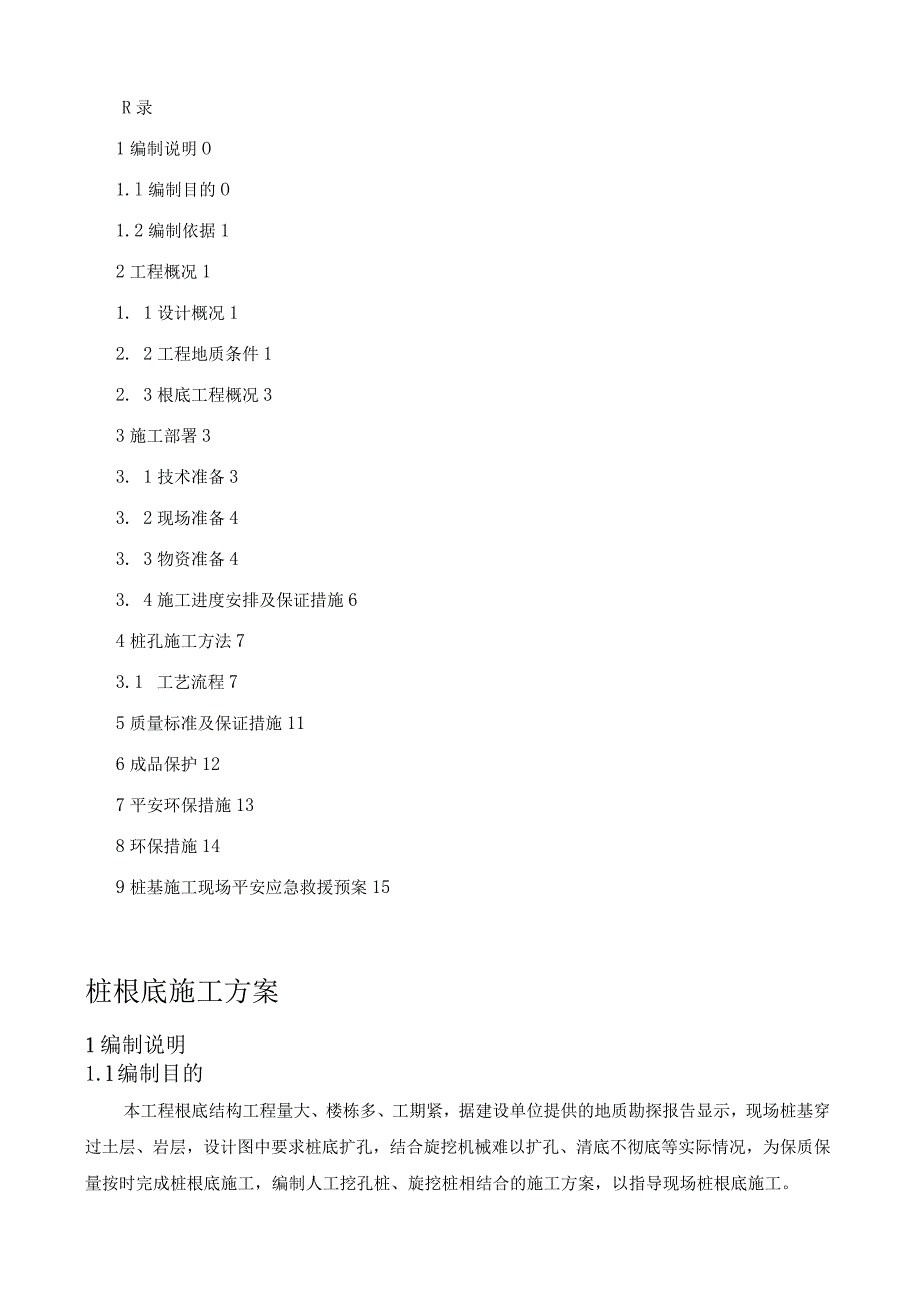

1、R录1编制说明O1.l编制目的O1.2编制依据12工程概况11. 1设计概况12. 2工程地质条件12. 3根底工程概况33施工部署33. 1技术准备33. 2现场准备43. 3物资准备43. 4施工进度安排及保证措施64桩孔施工方法73.1 工艺流程75质量标准及保证措施116成品保护127平安环保措施138环保措施149桩基施工现场平安应急救援预案15桩根底施工方案1编制说明1.l编制目的本工程根底结构工程量大、楼栋多、工期紧，据建设单位提供的地质勘探报告显示，现场桩基穿过土层、岩层，设计图中要求桩底扩孔，结合旋挖机械难以扩孔、清底不彻底等实际情况，为保质保量按时完成桩根底施工，编制人工挖

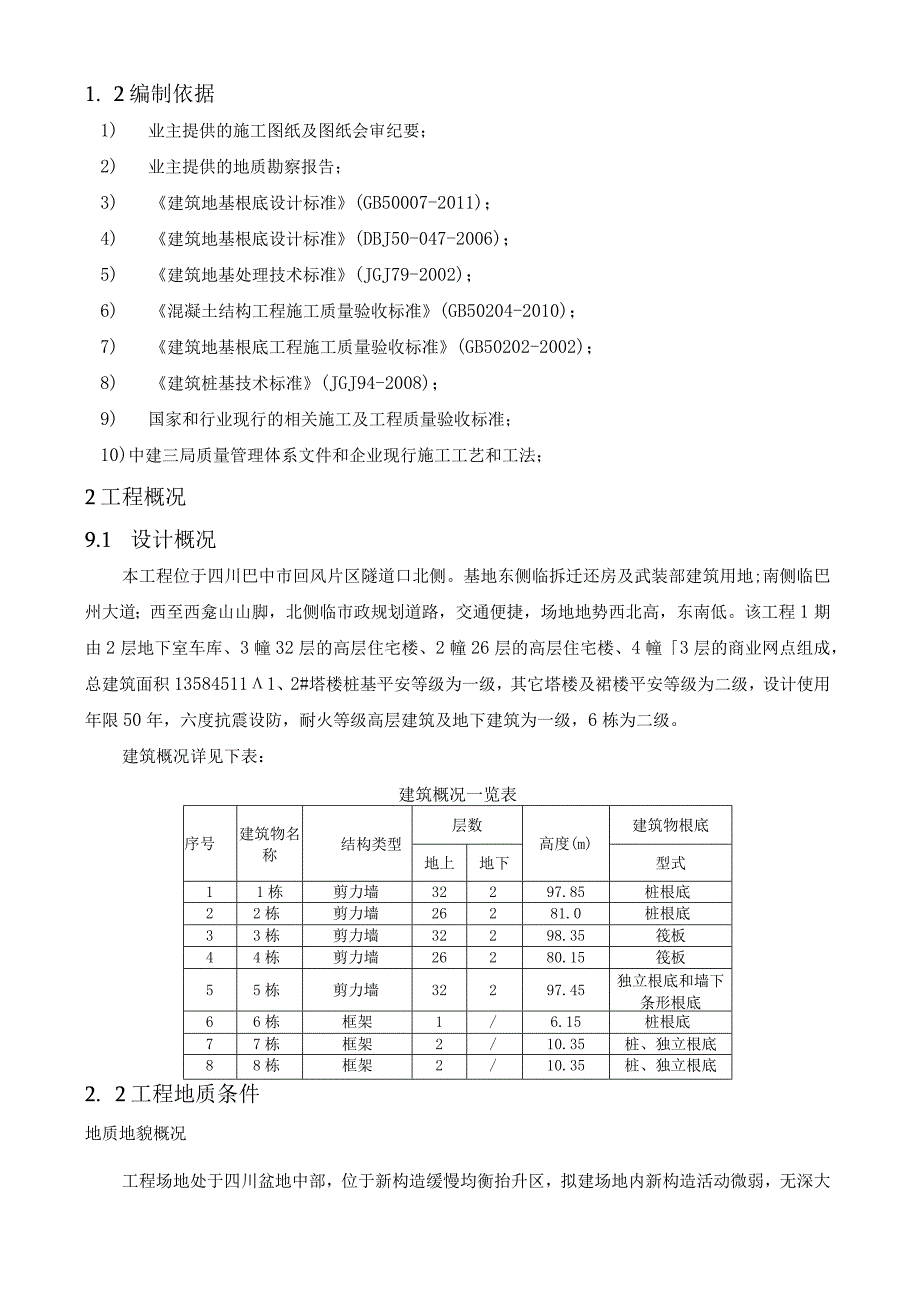

2、孔桩、旋挖桩相结合的施工方案，以指导现场桩根底施工。1. 2编制依据1) 业主提供的施工图纸及图纸会审纪要；2) 业主提供的地质勘察报告；3) 建筑地基根底设计标准(GB50007-2011)；4) 建筑地基根底设计标准(DBJ50-047-2006)；5) 建筑地基处理技术标准(JGJ79-2002)；6) 混凝土结构工程施工质量验收标准(GB50204-2010)；7) 建筑地基根底工程施工质量验收标准(GB50202-2002)；8) 建筑桩基技术标准(JGJ94-2008)；9) 国家和行业现行的相关施工及工程质量验收标准；10)中建三局质量管理体系文件和企业现行施工工艺和工法；2工程
3、概况9.1 设计概况本工程位于四川巴中市回风片区隧道口北侧。基地东侧临拆迁还房及武装部建筑用地;南侧临巴州大道；西至西龛山山脚，北侧临市政规划道路，交通便捷，场地地势西北高，东南低。该工程1期由2层地下室车库、3幢32层的高层住宅楼、2幢26层的高层住宅楼、4幢3层的商业网点组成，总建筑面积135845111、2#塔楼桩基平安等级为一级，其它塔楼及裙楼平安等级为二级，设计使用年限50年，六度抗震设防，耐火等级高层建筑及地下建筑为一级，6栋为二级。建筑概况详见下表：建筑概况一览表序号建筑物名称结构类型层数高度(m)建筑物根底地上地下型式11栋剪力墙32297.85桩根底22栋剪力墙26281.0

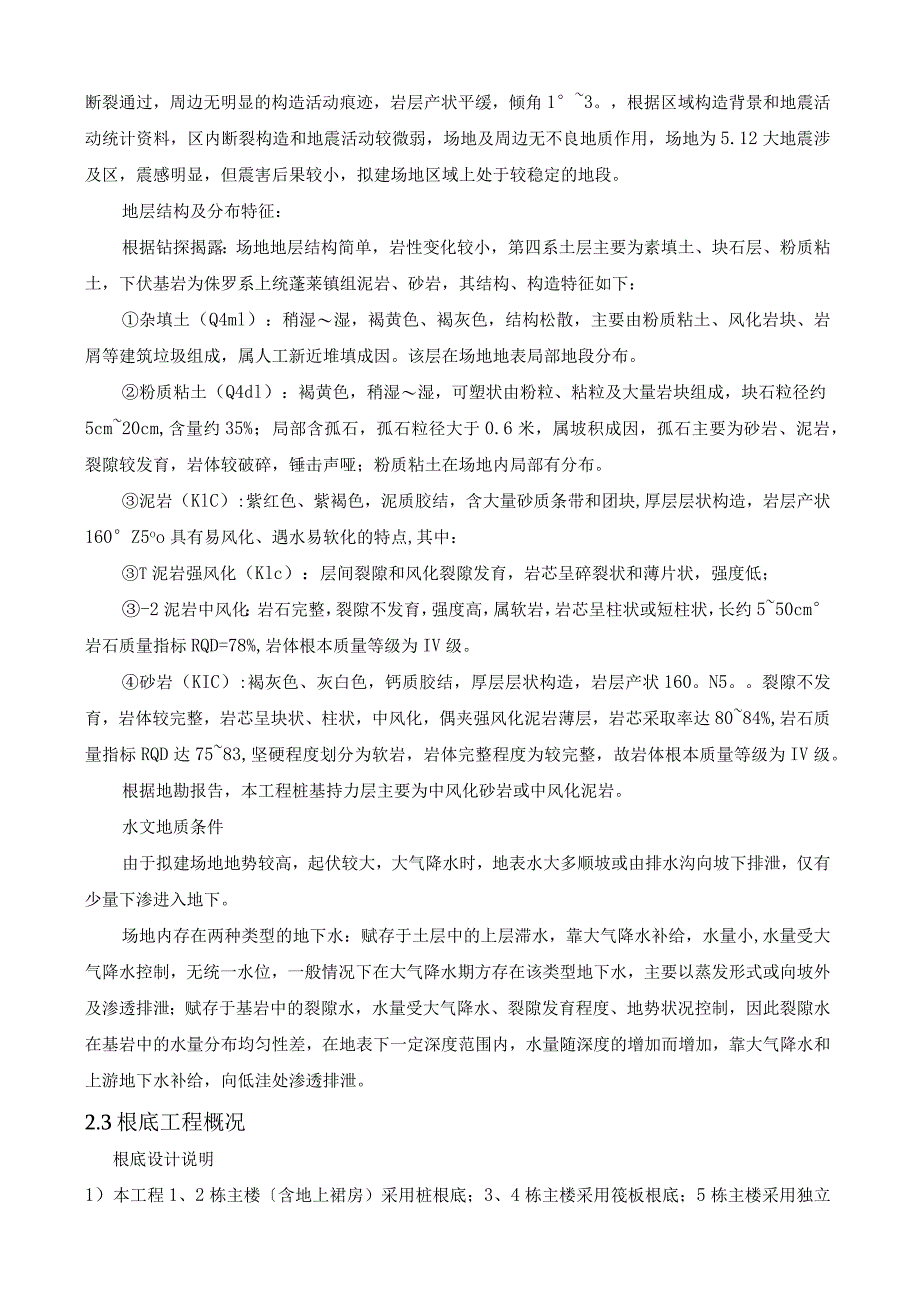

4、桩根底33栋剪力墙32298.35筏板44栋剪力墙26280.15筏板55栋剪力墙32297.45独立根底和墙下条形根底66栋框架1/6.15桩根底77栋框架2/10.35桩、独立根底88栋框架2/10.35桩、独立根底2. 2工程地质条件地质地貌概况工程场地处于四川盆地中部，位于新构造缓慢均衡抬升区，拟建场地内新构造活动微弱，无深大断裂通过，周边无明显的构造活动痕迹，岩层产状平缓，倾角13。，根据区域构造背景和地震活动统计资料，区内断裂构造和地震活动较微弱，场地及周边无不良地质作用，场地为5.12大地震涉及区，震感明显，但震害后果较小，拟建场地区域上处于较稳定的地段。地层结构及分布特征：根据
5、钻探揭露：场地地层结构简单，岩性变化较小，第四系土层主要为素填土、块石层、粉质粘土，下伏基岩为侏罗系上统蓬莱镇组泥岩、砂岩，其结构、构造特征如下：杂填土（Q4ml）：稍湿湿，褐黄色、褐灰色，结构松散，主要由粉质粘土、风化岩块、岩屑等建筑垃圾组成，属人工新近堆填成因。该层在场地地表局部地段分布。粉质粘土（Q4dl）：褐黄色，稍湿湿，可塑状由粉粒、粘粒及大量岩块组成，块石粒径约5cm20cm,含量约35%；局部含孤石，孤石粒径大于0.6米，属坡积成因，孤石主要为砂岩、泥岩，裂隙较发育，岩体较破碎，锤击声哑；粉质粘土在场地内局部有分布。泥岩（KlC）:紫红色、紫褐色，泥质胶结，含大量砂质条带和团块,
6、厚层层状构造，岩层产状160Z5oo具有易风化、遇水易软化的特点,其中：T泥岩强风化（Klc）：层间裂隙和风化裂隙发育，岩芯呈碎裂状和薄片状，强度低；-2泥岩中风化：岩石完整，裂隙不发育，强度高，属软岩，岩芯呈柱状或短柱状，长约550cm岩石质量指标RQD=78%,岩体根本质量等级为IV级。砂岩（KIC）:褐灰色、灰白色，钙质胶结，厚层层状构造，岩层产状160。N5。裂隙不发育，岩体较完整，岩芯呈块状、柱状，中风化，偶夹强风化泥岩薄层，岩芯采取率达8084%,岩石质量指标RQD达7583,坚硬程度划分为软岩，岩体完整程度为较完整，故岩体根本质量等级为IV级。根据地勘报告，本工程桩基持力层主要为
7、中风化砂岩或中风化泥岩。水文地质条件由于拟建场地地势较高，起伏较大，大气降水时，地表水大多顺坡或由排水沟向坡下排泄，仅有少量下渗进入地下。场地内存在两种类型的地下水：赋存于土层中的上层滞水，靠大气降水补给，水量小,水量受大气降水控制，无统一水位，一般情况下在大气降水期方存在该类型地下水，主要以蒸发形式或向坡外及渗透排泄；赋存于基岩中的裂隙水，水量受大气降水、裂隙发育程度、地势状况控制，因此裂隙水在基岩中的水量分布均匀性差，在地表下一定深度范围内，水量随深度的增加而增加，靠大气降水和上游地下水补给，向低洼处渗透排泄。2.3根底工程概况根底设计说明1）本工程1、2栋主楼含地上裙房）采用桩根底；3、
8、4栋主楼采用筏板根底；5栋主楼采用独立根底和墙下条形根底；6栋裙楼采用桩根底；7、8栋裙楼采用桩根底及独立柱基；9栋裙楼采用独立柱基；扩大地下室采用柱下独立根底、墙下条形根底和墩式根底设计。1、2栋主楼（含地上裙房）桩根底以中风化砂岩或中风化泥岩作为持力层，持力层的岩石饱和单轴极限抗压强度标准值frk7Mpa;3、4栋根底持力层为中风化泥岩，地基承载力特征值fak=600KPa;5栋筏板根底以中风化砂岩作为持力层，地基承载力特征值为fak1500KPa;6栋桩根底以中风化砂岩作为持力层，持力层的岩石饱和单轴极限抗压强度标准值frk=7Mpa;7、8栋桩根底以中风化泥岩作为持力层，持力层的岩石饱
9、和单轴极限抗压强度标准值frk=7Mpa;9栋独立根底持力层为强风化泥岩层，地基承载力特征值fak300kPao扩大地下室根底持力层为中风化泥岩，地基承载力特征值fak不小于600KPa;35栋主楼根底不在本工程范围之内。2）相邻根底的底面高差不得大于其水平净距。3）桩端下3D1扩大头直径）范围内无软弱夹层、洞穴等不良地质现象。4）桩身材料：桩基水下混凝土等级为C40,承台梁混凝土等级为C30,钢筋等级HPB300、HRB400级。5）本工程桩基参数表桩基参数表6）根底平面布置图均按桩（墩）心定位，桩位置详见以下图：1#楼（含地上裙房）桩平面布置图2#主楼局部桩平面布置图2#群楼商业局部桩平面
10、布置图3#群楼商业局部桩平面布置图（红线范围内）6#楼桩平面布置图7#楼、8#楼桩平面布置图3施工部署3.1技术准备1）开工前应有相关部门提供的工程地质勘察报告、水文地质资料、桩基工程施工图及图纸会审资料；2）施工前进行三级技术交底，即技术负责人一管理人员一施工班组长，交底按照公司技术管理手册要求之程序进行。交底以书面形式表达，班组长在接受交底后，认真贯彻施工意图。3）根据业主提供的测量基准点进行平面轴线及高程复核，重要控制点要做成相对永久性的标记。4）按规定配置本工程所需的计量、测量、试验等器具。测量仪器配备表名称型号精度用途数量单位全站仪SETECII,角度、距离测量1台水准仪DSZ33m
11、mkm施工水准测量2台50m钢卷尺哈尔滨Imm距离测量4把3.2现场准备根据现场场地实际情况，做好如下施工准备：1）施工前做好施工现场总平面布置规划工作，平整场地，砌筑沉砂池。开挖前场地应完成三通一平。2）地上、地下的电缆、管线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施，如照明、动力、平安设施准备就绪。按照平面布置架设临电。3）熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。4）修整现场坡道，以便土方及材料的进出。5）按根底平面图，设置桩位轴线、定位点；桩孔四周撒灰线。测定高程水准点。放线工序完成后，办理预检手续。6）按设计要求制作钢筋笼。7）全面开挖之前，按设计要求
12、进行试验桩孔，分析土质、水文等有关情况，以此调整施工。8）开挖前应对施工人员进行全面的平安技术交底；操作前对吊具进行平安可靠的检查和试验，确保施工平安。3.3物资准备根据设计图纸要求，依据工程实际施工进度编制施工机械设备、材料供给方案，确保机械设备、材料规格、数量的准确性和质量，以满足施工工期及质量的要求。材料准备1）混凝土：混凝土浇筑前提前与混凝土搅拌站联系。2）钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，现场钢筋笼螺旋箍钢筋等级为一级，采用盘圆条在调直机上调直后加工制作而成。3）钢护筒：现场桩孔上层土层较松散，土层深度范围内采用钢筒护壁。4）防护栏杆：每根桩开挖成孔后，
13、在桩孔上面搭设高度L2米，纵横向间距为1.5米的方形钢管防护栏杆，横向水平杆沿竖向设置2道，竖向杆每边各设置2道。5）水：自来水；6）所有用于施工生产的物资材料、设备进场时有出厂合格证、检验报告及使用说明书，并按相关施工标准要求抽检合格。按规定编制材料总体需用方案及月度需用方案，分批到位入场，把好材料验收关。机械设备准备现场配备旋挖机、水泵、电焊机、对焊机、切割机、空压机、混凝土泵、线坠等机具。机械设备详见主要机械设备方案一览表。主要机械设备方案一览表名称型号（规格）额定功率（KW）数量（台/套）备注旋挖机中联重科280c/3推土机SD22D/台2吊车25吨/台1空压机TYPEY250M-61
14、8.513台磅秤500kg/5台电焊机BXl-400453台碎振动棒2.510台卷扬机组JM-34100套木工机具156套手推车0.3m3/30辆人工挖孔桩模具100cm100套污水泵Wb3-253.030台搅拌机Gjb-33576台料桶O.08m3/100个发电机/2501台低压照明/低压12V50台防毒面具/20个有毒气体检测仪!/5套3.4施工进度安排及保证措施为配合业主销售，结合现场实际情况，本工程首先完成Tl、T2塔楼、T8裙楼及T2地上裙房桩根底施工，然后完成T6、T7裙楼及地上其它裙楼局部的桩基施工。工程部将从施工组织、设备、材料供给，对外协调及赶工措施等方面采取得力措施，确保满足现场施工进度要求。(1)组建由精兵强将组成的工程经理部，工程经理由具有多年施工经验的优秀工程经理担任，到达精心组织，精心施工。(2)加强施工设备的维修、保养工作，保证施工设备的完好，减少因设备故障而产生的进度滞后。(3)根据方案进度调配、储藏施工所需的各种材料，并联系备选供货厂家，减少因供货不畅而导致的停工。(4)现场具备施工条件后，工程部将立即准备施工
