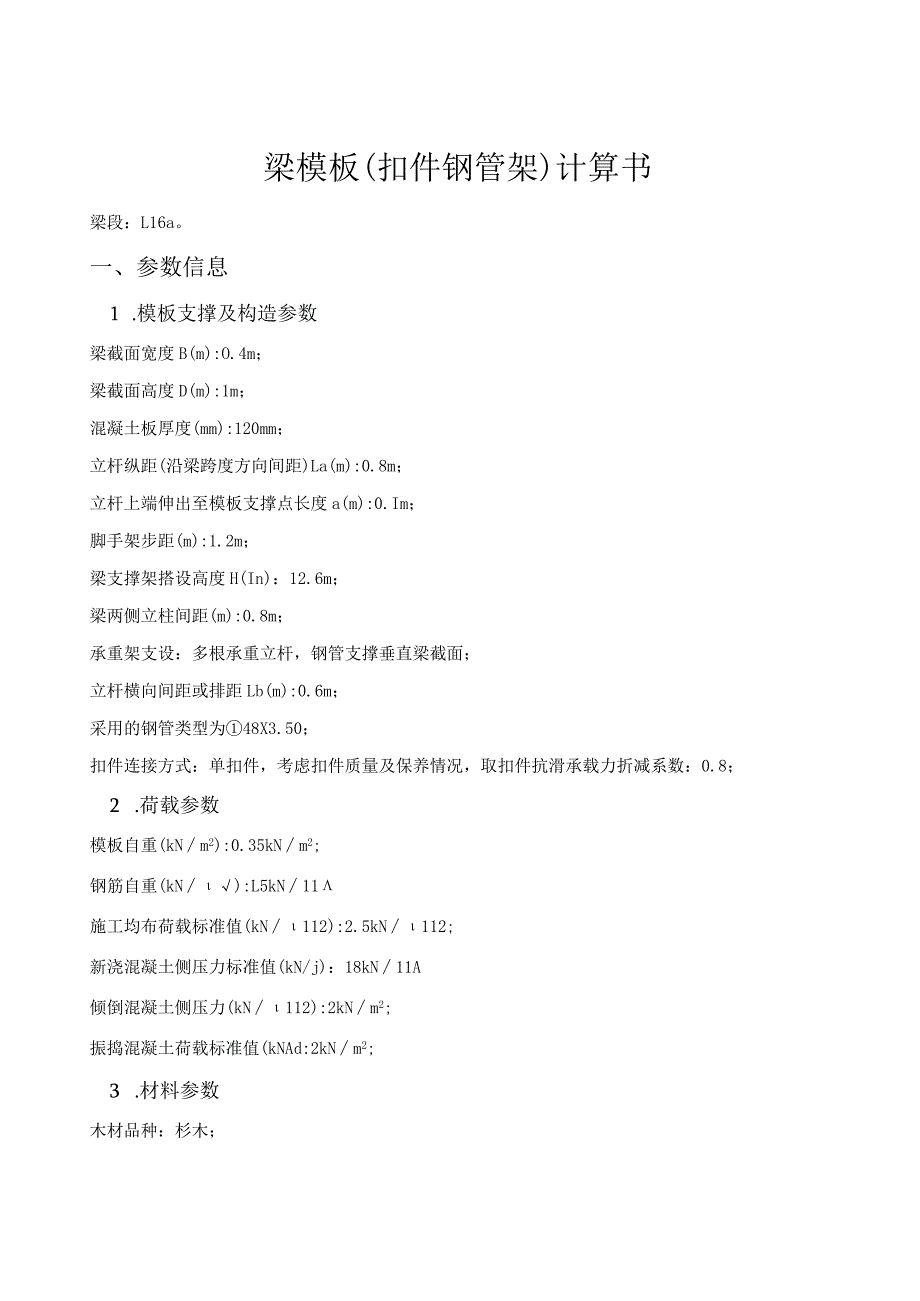

1、梁模板(扣件钢管架)计算书梁段：L16a。一、参数信息1 .模板支撑及构造参数梁截面宽度B(m):O.4m；梁截面高度D(m):1m；混凝土板厚度(mm):120mm；立杆纵距(沿梁跨度方向间距)La(m):0.8m；立杆上端伸出至模板支撑点长度a(m):0.Im；脚手架步距(m):1.2m；梁支撑架搭设高度H(In)：12.6m；梁两侧立柱间距(m):0.8m；承重架支设：多根承重立杆，钢管支撑垂直梁截面；立杆横向间距或排距Lb(m):0.6m；采用的钢管类型为48X3.50；扣件连接方式：单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：0.8；2 .荷载参数模板自重(kNm2):

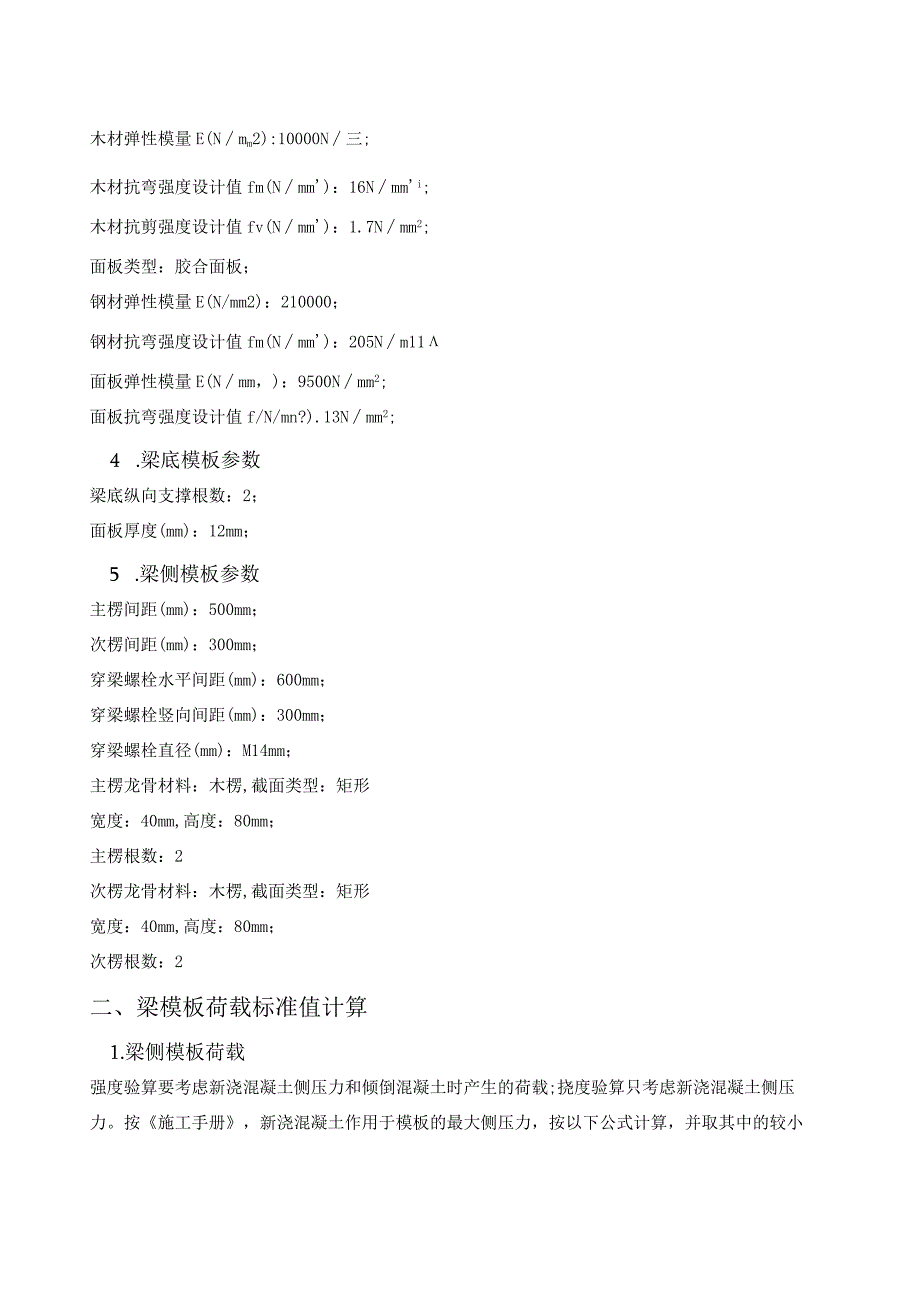

2、0.35kNm2;钢筋自重(kN):L5kN11施工均布荷载标准值(kN112):2.5kN112;新浇混凝土侧压力标准值(kN/j)：18kN11A倾倒混凝土侧压力(kN112):2kNm2;振捣混凝土荷载标准值(kNAd:2kNm2;3 .材料参数木材品种：杉木；木材弹性模量E(Nmm2):10000N三;木材抗弯强度设计值fm(Nmm)：16Nmmi;木材抗剪强度设计值fv(Nmm)：1.7Nmm2;面板类型：胶合面板；钢材弹性模量E(N/mm2)：210000；钢材抗弯强度设计值fm(Nmm)：205Nm11面板弹性模量E(Nmm，)：9500Nmm2;面板抗弯强度设计值f/N/mn?
3、).13Nmm2;4 .梁底模板参数梁底纵向支撑根数：2；面板厚度(mm)：12mm；5 .梁侧模板参数主楞间距(mm)：500mm；次楞间距(mm)：300mm；穿梁螺栓水平间距(mm)：600mm；穿梁螺栓竖向间距(mm)：300mm；穿梁螺栓直径(mm)：M14mm；主楞龙骨材料：木楞,截面类型：矩形宽度：40mm,高度：80mm；主楞根数：2次楞龙骨材料：木楞,截面类型：矩形宽度：40mm,高度：80mm；次楞根数：2二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。按施工手册，新浇混凝土作用于模板的最大侧压

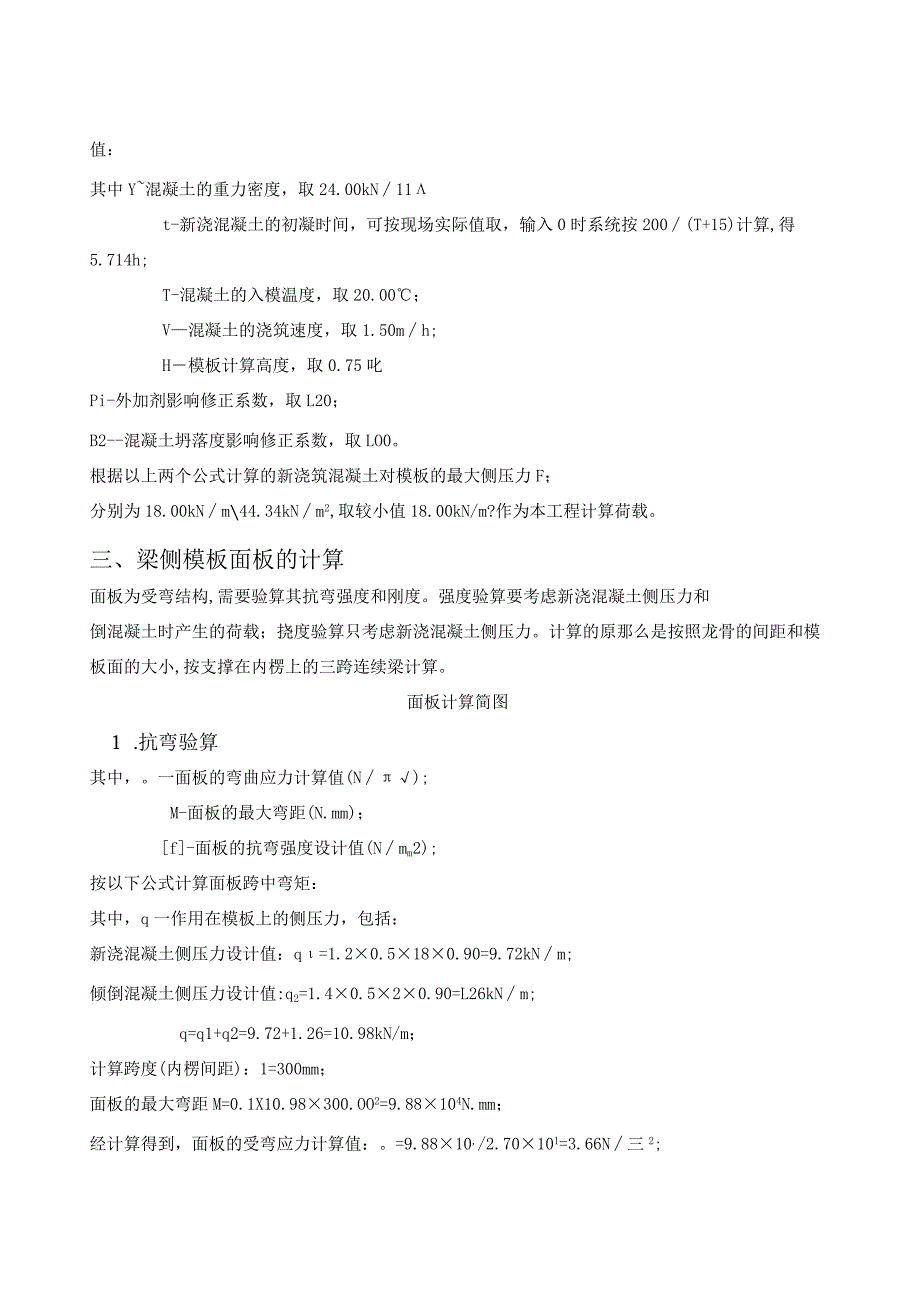

4、力，按以下公式计算，并取其中的较小值：其中Y混凝土的重力密度，取24.00kN11t-新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200(T+15)计算,得5.714h;T-混凝土的入模温度，取20.00；V混凝土的浇筑速度，取1.50mh;H模板计算高度，取0.75叱Pi-外加剂影响修正系数，取L20；B2-混凝土坍落度影响修正系数，取LO0。根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F；分别为18.00kNm44.34kNm2,取较小值18.00kN/m?作为本工程计算荷载。三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和
5、倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。计算的原那么是按照龙骨的间距和模板面的大小,按支撑在内楞上的三跨连续梁计算。面板计算简图1 .抗弯验算其中，。一面板的弯曲应力计算值(N);M-面板的最大弯距(N.mm)；f-面板的抗弯强度设计值(Nmm2);按以下公式计算面板跨中弯矩：其中，q一作用在模板上的侧压力，包括：新浇混凝土侧压力设计值：q=1.20.5180.90=9.72kNm;倾倒混凝土侧压力设计值:q2=1.40.520.90=L26kNm;q=q1+q2=9.72+1.26=10.98kN/m；计算跨度(内楞间距)：1=300mm；面板的最大弯距M=0.1X10.983
6、00.OO2=9.88104N.mm；经计算得到，面板的受弯应力计算值：。=9.8810,/2.70101=3.66N三2;面板的抗弯强度设计值：f=13N三;面板的受弯应力计算值。=3.66N11三2小于面板的抗弯强度设计值f=13Nu112,满足要求!2 .挠度验算q-作用在模板上的侧压力线荷载标准值：q=180.5=9.OON/mm；1一计算跨度（内楞间距）：1=300mm；E面板材质的弹性模量:E=9500NmmS面板的最大容许挠度值：3=300/250=1.20mm；面板的最大挠度计算值3=0.21un小于面板的最大容许挠度值a=1.20mm,满足要求!四、梁侧模板内外楞的计算1 .
7、内楞计算内楞（木或钢）直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。本工程中，内龙骨采用木楞，截面惯性矩I和截面抵抗矩W分别为：截面类型为：矩形，宽度：40mm,高度：80mm；内钢楞截面抵抗矩W=42.67cm3；内钢楞截面惯性矩I=170.67cm1；内楞计算简图（1） .内楞强度验算强度验算计算公式如下：其中，。一内楞弯曲应力计算值（N/mnd；M-内楞的最大弯距（N.m）;W-内楞的净截面抵抗矩；f-内楞的强度设计值（Nmm2）0按以下公式计算内楞跨中弯矩：内楞计算跨度（外楞间距）：1=500mm；内楞的最大弯距：M=0.13.295002=8.2410.mm；经计算得到
8、，内楞的最大受弯应力计算值。=8.24l74.27l1=1.93N/rnm2；内楞的抗弯强度设计值：f=16.00Nmm2;内楞最大受弯应力计算值。=1.93N/mnf内楞的抗弯强度设计值小于f=16.OON/mm2,满足要求！（2）,内楞的挠度验算其中E面板材质的弹性模量：10000.OON/mm2；q作用在模板上的侧压力线荷载标准值：q=18X300/1000/2=2.70N/mm；1 计算跨度（外楞间距）：1=500mm；I木楞的截面惯性矩：I=1.7i106Nmm2;内楞的最大容许挠度值：=500/250=2.00mm；内楞的最大挠度计算值3二0.067mm小于内楞的最大容许挠度值3=
9、2.OOmni,满足要求!2 .外楞计算外楞（木或钢）承受内楞传递的荷载，按照集中荷载作用下的三跨连续梁计算。本工程中，外龙骨采用木楞，截面类型为：矩形，宽度：40Innb高度：80mm；W=4080X80/6=42.67cm3；I=408080X80/12=170.67cm,；外楞计算简图（1） .外楞抗弯强度验算其中。一外楞受弯应力计算值（N/mndM外楞的最大弯距（N.mm）；W外楞的净截面抵抗矩；f一外楞的强度设计值（N/mnd。最大弯矩M按下式计算：外楞计算跨度（对拉螺栓竖向间距）：1=300mm；外楞的最大弯距：M=0.1751.65300=8.65101N.mm经计算得到，外楞的
10、受弯应力计算值：。=8.65l74.27l,=2.03N/mm2；外楞的抗弯强度设计值：f=16.OON/mm2；外楞的受弯应力计算值。=2.03Ni三2小于外楞的抗弯强度设计值f=16.OON/mm2,满足要求！（2） .外楞的挠度验算其中E-外楞的弹性模量，其值为100oO.OONm11软件没有注册，该局部不能正常显示。请及时购置我们的产品！1 计算跨度（拉螺栓间距）：1=300mm；I一木楞的截面惯性矩:I=1.7110611u114;外楞的最大挠度计算值：=1.1461.62IO33003/（10010000.001.71IO6外楞的最大容许挠度值：:1.20mm；外楞的最大挠度计算值
11、3=0.029mm小于外楞的最大容许挠度值川=1.20mm,满足要求!五、穿梁螺栓的计算验算公式如下：其中N-穿梁螺栓所受的拉力；A一穿梁螺栓有效面积（mm）；f穿梁螺栓的抗拉强度设计值，取170.000Nn;查表得：穿梁螺栓的直径：M14mm；穿梁螺栓有效直径：11.55mm；穿梁螺栓有效面积：A=105.00mm2；穿梁螺栓所受的最大拉力：N=18600/1000300/1000X2=6.48kN。穿梁螺栓最大容许拉力值：N=170.000X105.00/1000=17.85kN；穿梁螺栓所受的最大拉力N=6.48kN小于穿梁螺栓最大容许拉力值N=17.85kN,满足要求！六、梁底模板计算
12、面板为受弯结构,需要验算其抗弯强度和挠度。计算的原那么是按照模板底支撑的间距和模板面的大小,按支撑在底撑上的单跨连续梁计算。强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。本算例中，面板的截面惯性矩I和截面抵抗矩W分别为：W=0.8100OX18X18/6=4.3210,mm3;1 .抗弯强度验算按以下公式进行面板抗弯强度验算：其中，。一梁底模板的弯曲应力计算值(Nmm2);M-计算的最大弯矩(kN.m)；1 一计算跨度(梁底支撑间距)：1=800.00/(2-1)=400.00mm；q一作用在
13、梁底模板的均布荷载设计值(kN/m)；新浇混凝土及钢筋荷载设计值：模板结构自重荷载：q2:1.20.350.8X0.90=O.30kNm;振捣混凝土时产生的荷载设计值：q3:1.420.8X0.90=2.02kN/m；q-q+q2+Q3-22.03+0.30+2.02=24.35kN/m；跨中弯矩计算公式如下：9Mmax=0.1024.350.40；。=O.391064.32101=9.02Nmm2;梁底模面板计算应力。=9.02Nmm2小于梁底模面板的抗压强度设计值f=13Nmm2,满足要求！2 .挠度验算根据建筑施工计算手册刚度验算采用标准荷载，同时不考虑振动荷载作用。最大挠度计算公式如下
14、：其中，q一作用在模板上的压力线荷载：1 =400.00/(2-1)=400.00mm；E面板的弹性模量：E=9500N三;面板的最大允许挠度值：3=400.00/250=1.60mm；面板的最大挠度计算值：3=0.7310Inln小于面板的最大允许挠度值：。=1.6Omm,满足要求！七、梁底支撑的计算本工程梁底支撑采用钢管。由于钢管两头直径不能一致，因此考虑到最不利的因素只能以原木两头直径中较小端直径作为原木的计算直径。支撑钢管搁置在支撑钢管上应平整且受力均匀；如通过楔形垫块或其他方法进行水平调整，应保证其充分的稳定性。本工况在国家标准中没有作出具体规定及计算方式，故本计算书不作为依据只作参考。1.荷载的计算：(1)钢筋混凝土梁自重(kN/m)：(2)模板的自重线荷载(kN/m)：(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m)：经计算得到，活荷载标准值Pl=(2.5+2)XO.3=1.35kN/m；2 .钢管的支撑力验算静荷载设计值q=1.2X5.74+1.2X0.63=7.64kN/m；活荷载设计值P=1.4X1.35=1.89kNm;钢管计算简图钢管按照三跨连续梁计算。本算例中，钢管的截面惯性矩I和截面抵抗矩W分别为：W=5.08
