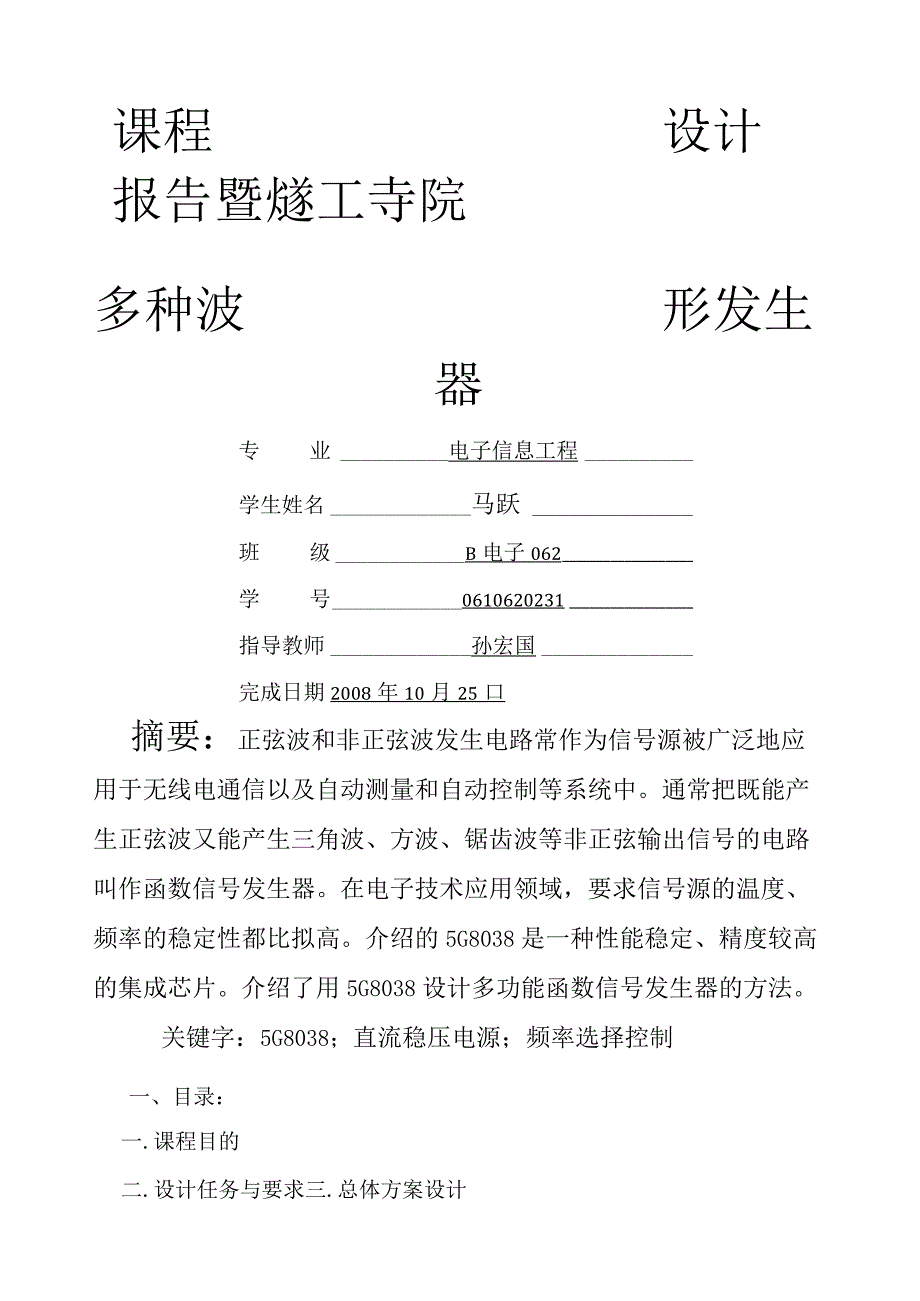

1、课程设计报告暨燧工寺院多种波形发生器专业电子信息工程学生姓名马跃班级B电子062学号0610620231指导教师孙宏国完成日期2008年10月25口摘要：正弦波和非正弦波发生电路常作为信号源被广泛地应用于无线电通信以及自动测量和自动控制等系统中。通常把既能产生正弦波又能产生三角波、方波、锯齿波等非正弦输出信号的电路叫作函数信号发生器。在电子技术应用领域，要求信号源的温度、频率的稳定性都比拟高。介绍的5G8038是一种性能稳定、精度较高的集成芯片。介绍了用5G8038设计多功能函数信号发生器的方法。关键字：5G8038；直流稳压电源；频率选择控制一、目录：一.课程目的二.设计任务与要求三.总体方

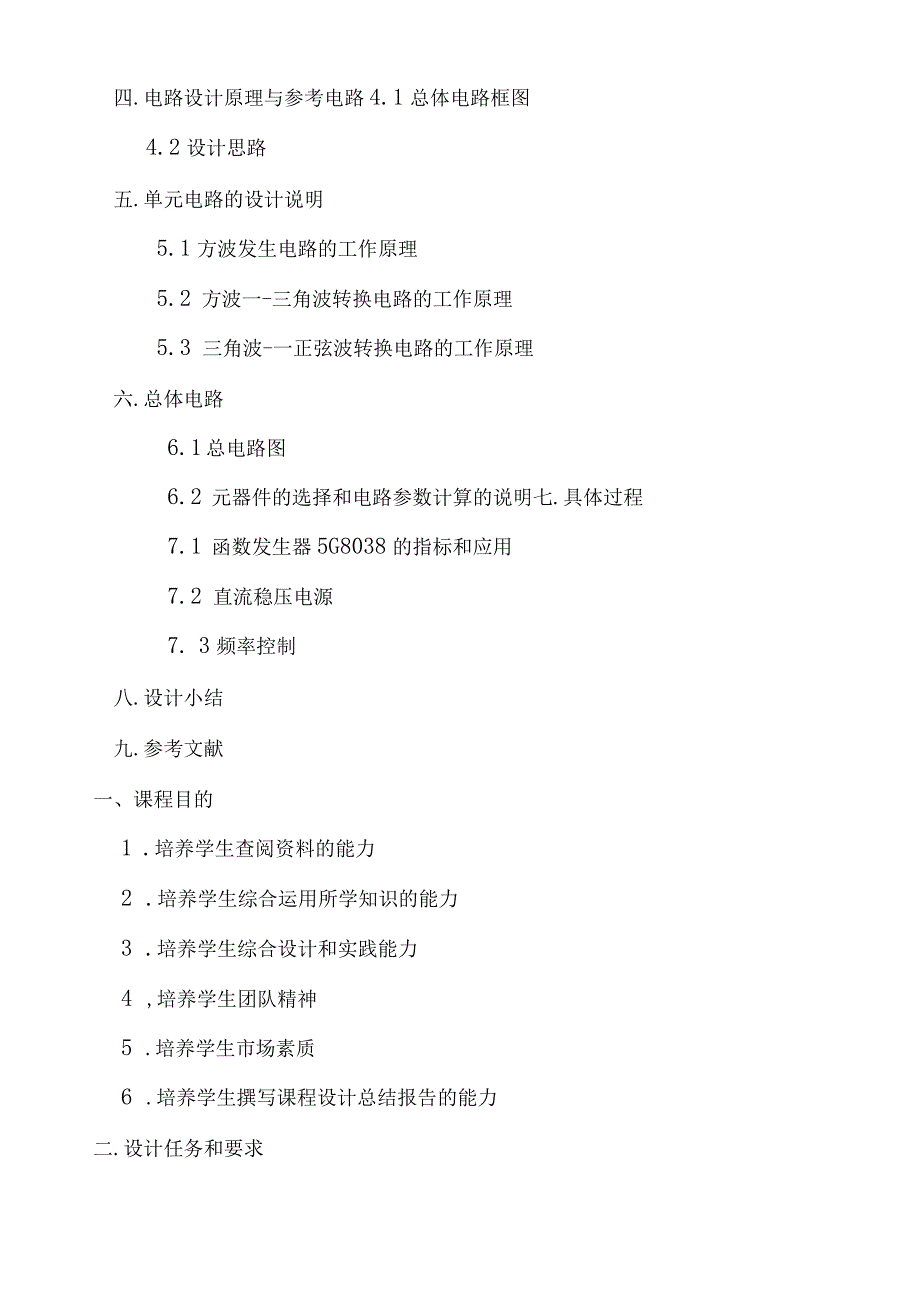

2、案设计四.电路设计原理与参考电路4.1总体电路框图4.2设计思路五.单元电路的设计说明5.1方波发生电路的工作原理5.2 方波一-三角波转换电路的工作原理5.3 三角波-一正弦波转换电路的工作原理六.总体电路6.1 总电路图6.2 元器件的选择和电路参数计算的说明七.具体过程7.1 函数发生器5G8038的指标和应用7.2 直流稳压电源7. 3频率控制八.设计小结九.参考文献一、课程目的1 .培养学生查阅资料的能力2 .培养学生综合运用所学知识的能力3 .培养学生综合设计和实践能力4 ,培养学生团队精神5 .培养学生市场素质6 .培养学生撰写课程设计总结报告的能力二.设计任务和要求波形的产生及

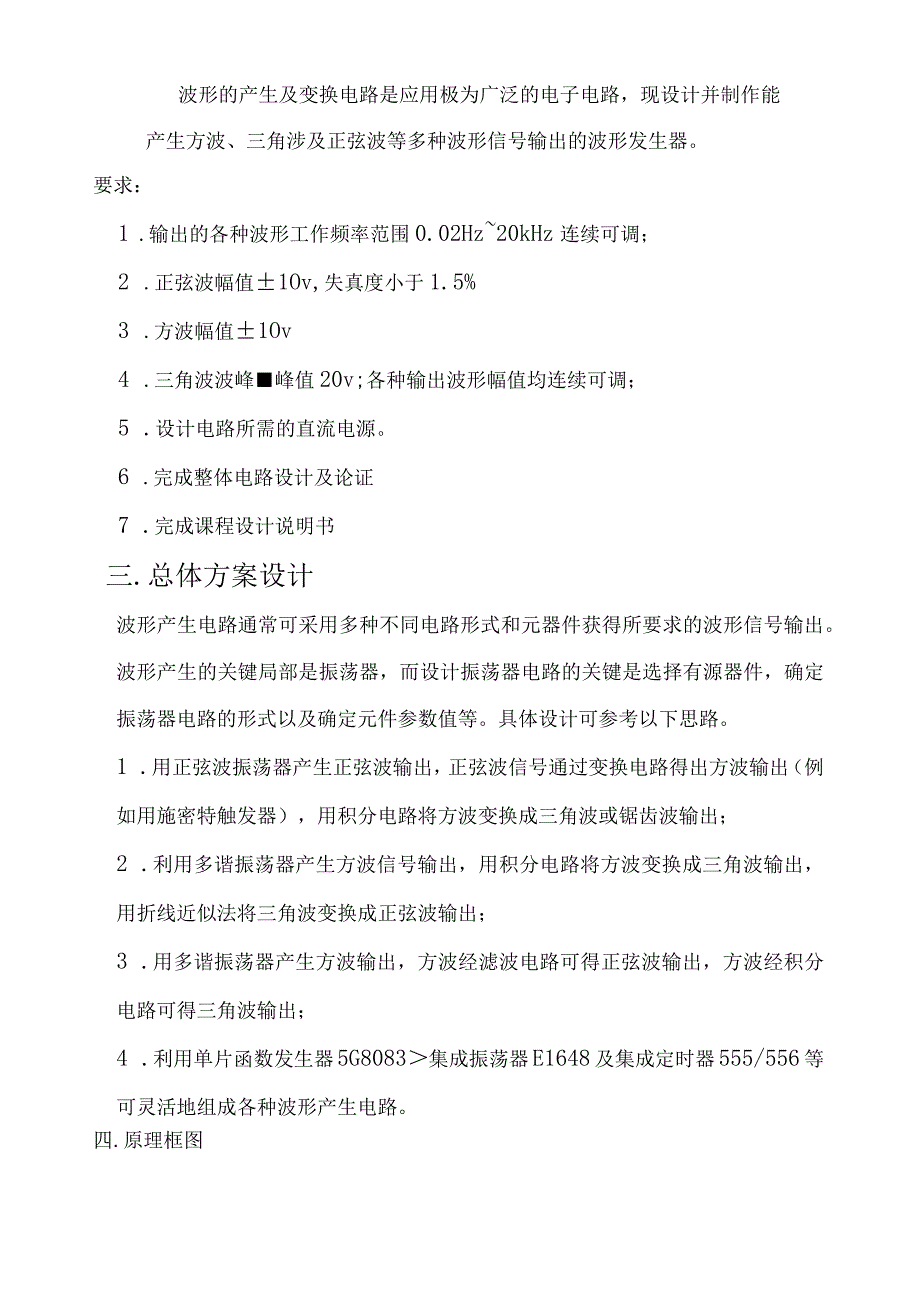

3、变换电路是应用极为广泛的电子电路，现设计并制作能产生方波、三角涉及正弦波等多种波形信号输出的波形发生器。要求：1 .输出的各种波形工作频率范围0.02Hz20kHz连续可调；2 .正弦波幅值1Ov,失真度小于1.5%3 .方波幅值1Ov4 .三角波波峰峰值20v;各种输出波形幅值均连续可调；5 .设计电路所需的直流电源。6 .完成整体电路设计及论证7 .完成课程设计说明书三.总体方案设计波形产生电路通常可采用多种不同电路形式和元器件获得所要求的波形信号输出。波形产生的关键局部是振荡器，而设计振荡器电路的关键是选择有源器件，确定振荡器电路的形式以及确定元件参数值等。具体设计可参考以下思路。1 .
4、用正弦波振荡器产生正弦波输出，正弦波信号通过变换电路得出方波输出（例如用施密特触发器），用积分电路将方波变换成三角波或锯齿波输出；2 .利用多谐振荡器产生方波信号输出，用积分电路将方波变换成三角波输出，用折线近似法将三角波变换成正弦波输出；3 .用多谐振荡器产生方波输出，方波经滤波电路可得正弦波输出，方波经积分电路可得三角波输出；4 .利用单片函数发生器5G8083集成振荡器E1648及集成定时器555/556等可灵活地组成各种波形产生电路。四.原理框图波形产生电路的关键局部是振荡器，而设计振荡器电路的关键是选择有源器件，确定振荡器电路的形式以及确定元件参数值等。一般思路如下：(1)用正弦波振
5、荡器产生正弦波输出，正弦波信号通过变换电路得方波输出，用积分电路将方波变成三角波输出；(2)利用多谐振荡器产生方波信号输出，用积分电路将方波变换成三角波输出，用折线近似法将三角波变换成正弦波输出；(3)用多谐振荡器产生方波输出，方波经滤波电路可得正弦波输出，方波经积分电路可得三角波输出；(4)利用单片函数发生器5G8038、集成振荡器E1648及集成定时器555等可灵活地组成各种波形产生电路。五.单元电路的设计说明5.1方波发生电路的工作原理(1)方波发生电路实验电路如下图，双向稳压管稳压值一般为56V。方波发生电路(D按电路图接线，观察、VD波形及频率，与预习比拟。分别测出R=IOk,11O
6、k时的频率,输出幅值，与预习比拟。(3)要想获得更低的频率应如何选择电路参数?试利用实验箱上给出的元器件进行条件实验并观测之。方波发生电路的工作原理此电路由反相输入的滞回比拟器和RC电路组成。RC回路既作为延迟环节，又作为反应网络，通过RC充、放电实现输出状态的自动转换。设某一时刻输出电压Uo=+Uz,那么同相输入端电位Up=+UToUo通过R3对电容C正向充电，如图中实线箭头所示。反相输入端电位n随时间t的增长而逐渐增高，当t趋于无穷时，Un趋于+Uz；但是，一旦Un=+Ut,再稍增大，Uo从+Uz跃变为Uz,与此同时Up从+Ut跃变为随后，Uo又通过R3对电容C反向充电，如图中虚线箭头所示
7、。Un随时间逐渐增长而减低，当t趋于无穷大时，Un趋于-Uz；但是，一旦Un二Ut,再减小，Uo就从Uz跃变为+Uz,UP从Ut跃变为+Ut,电容又开始正相充电。上述过程周而复始，电路产生了自激振荡。2方波一三角波转换电路的工作原理方波一三角波产生电路工作原理如下：假设a点断开，运算发大器Al与Rl、R2及R3、RPl组成电压比拟器，Cl为加速电容，可加速比拟器的翻转。运放的反相端接基准电压，即U-=O,同相输入端接输入电压Uia,Rl称为平衡电阻。比拟器的输出Uol的高电平等于正电源电压+Vcc,低电平等于负电源电压-VeeU+Vcc=卜VeeI),当比拟器的U+=U-=0时，比拟器翻转，输
8、出UOl从高电平跳到低电平-Vee,或者从低电平Vee跳到高电平Vcc。设UOI=+Vcc,那么将上式整理，得比拟器翻转的下门限单位Uia-为假设Uol=Vee,那么比拟器翻转的上门限电位Uia+为比拟器的门限宽度=U.+U一=2Icc,awR3+R6由以上公式可得比拟器的电压传输特性，如图3-71所示。a点断开后，运放A2与R4、RP2、C2及R5组成反相积分器，其输入信号为方波Uol,那么积分器的输出Uo2为U0、=-Uo.dt01(R4+RP2)C2ji3+%时，Ug=(凡+遍)G=(q+蕨)G-(-%)L%t(R4+RP2)C2(r4+rp2)c2可见积分器的输入为方波时，输出是一个上
9、升速度与下降速度相等的三角波，其波形关系下列图所示。a点闭合，既比拟器与积分器首尾相连，形成闭环电路，那么自动产生方波-三角波。三角波的幅度为Uo2mR3+RPVcc方波-三角波的频率f为由以上两式可以得到以下结论：1 .电位器RP2在调整方波-三角波的输出频率时，不会影响输出波形的幅度。假设要求输出频率的范围较宽，可用C2改变频率的范围，PR2实现频率微调。2 .方波的输出幅度应等于电源电压+Vcc。三角波的输出幅度应不超过电源电压+Vcc,电位器RPl可实现幅度微调，但会影响方波-三角波的频率。3三角波发生电路三角波发生电路电路组成：如下图。其虚线左边为同相输入滞回比拟器，右边为积分运算电
10、路。三角波发生电路波形7=-振荡频率：4RRyO改变振荡频率：调节电路中R-R2、f%的阻值和C的容量。改变幅值：调节RI和R2的阻值。5.3三角波一-正弦波转换电路的工作原理+VCC三角波一一正弦波的变换电路主要由差分放大电路来完成。差分放大器具有工作点稳定，输入阻抗高，抗干扰能力较强等优点。特别是作为直流放大器，可以有效的抑制零点漂移，因此可将频率很低的三角波变换成正弦波。波形变换的原理是利用差分放大器传输特性曲线的非线性。分析说明，传输特性曲线的表达式为：Ic2=aIE2=竺y式中a=Ic/1e0一差分放大器的恒定电流：Ut温度的电压当量，当室温为25oC时，UT26mVo如果Uid为三
11、角波，设表达式为式中Um三角波的幅度；T一一三角波的周期。为使输出波形更接近正弦波，由图可见：(1) 传输特性曲线越对称，线性区越窄越好；(2) 三角波的幅度Um应正好使晶体管接近饱和区或截止区。(3) 图为实现三角波一一正弦波变换的电路。其中RPI调节三角波的幅度，Rp2调整电路的对称性,其并联电阻RE2用来减小差分放大器的线性区。电容C1,C2,C3为隔直电容，C4为滤波电容，以滤除谐波分量，改善输出波形。三角波一正弦波变换电路六.总体电路6.1总电路图6.2元器件的选择和电路参数计算的说明电路的参数选择及计算1 .方波-三角波中电容Cl变化关键性变化之一实物连线中，我们一开始很长时间出不
12、来波形，后来将C2从IOUf(理论时可出来波形)换成OJUf时，顺利得出波形。实际上，分析一下便知当C2=10uf时，频率很低，不容易在实际电路中实现。2.三角波-正弦波局部比拟器Al与积分器A2的元件计算如下。由式(3-61)得Ugn=G%c即L=Jq+园YCC123取Rz=10K,那么R3+R=3OKQ,20K.,RPl为47KQ的点位器.区平衡电阻Rl=R2g+RR)10KQ由式(3-62) f =R3 + RR4&(凡 + Rg)C2即R4+RPi=当1”ZW/WlOHz时，取G=IO/，那么凡+R6=(757.5)ZC,取=5.1kC,为100KC电位器。当10”ZWfWIOoHZ时
13、，取G=1尸以实现频率波段的转换，R4及RP2的取值不变。取平衡电阻q=10kC.三角波一正弦波变换电路的参数选择原那么是：隔直电容C3、C4、C5要取得较大，因为输出频率很低,KC3=C4=C5=470zF,滤波电容。6视输出的波形而定，假设含高次斜波成分较多，。6可取得较小，。6一般为几十皮法至0微法。RE2=100欧与RPLlOo欧姆相并联，以减小差分放大器的线性区。差分放大器的几静态工作点可通过观测传输特性曲线，调整RP,及电阻R*确定。七.具体过程7.1函数发生器5G8038的指标和应用5G8038性能特点如下:(1)输出各类波形频率漂移小于50X10-6Hz/；(2)通过调节外接阻
14、容元件值，很容易改变振荡频率，使工作频率在O.OOlHZ-30OkHZ范围内可调节。(3)输出波形失真小；(4)三角波输出线性度可优于01虬(5)矩形脉冲输出占空比调节范围可达1-99%,可获得窄脉冲、方波、宽脉冲输出；(6)输出脉冲(或方波)电平可从4.2-28V；(7)外围电路简单(外接元件较少)，引出线比拟灵活、适用性强。5G8038是上海元件五厂生产，而国外生产同类产品ICL8038性能特点要优于以互换使用。5G8038引脚排列如图1所示。集成电路5G8038管脚说明：1：正弦波失真调节端；2：正弦波输出端；3：三角波/锯齿波输出端；4：恒流源调节(4脚和5脚外接电阻，以实现占空比的调
