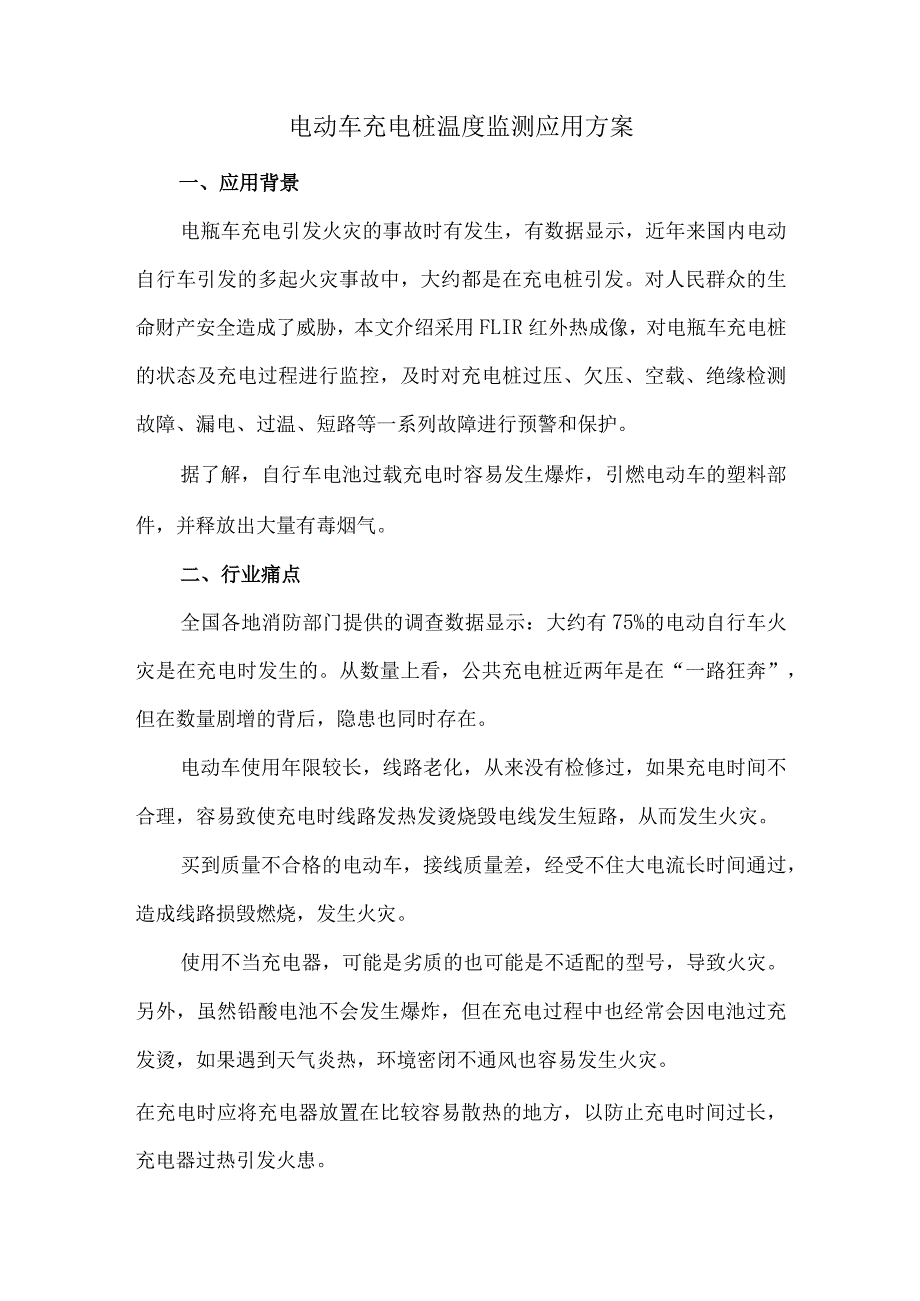

1、电动车充电桩温度监测应用方案一、应用背景电瓶车充电引发火灾的事故时有发生，有数据显示，近年来国内电动自行车引发的多起火灾事故中，大约都是在充电桩引发。对人民群众的生命财产安全造成了威胁，本文介绍采用FLIR红外热成像，对电瓶车充电桩的状态及充电过程进行监控，及时对充电桩过压、欠压、空载、绝缘检测故障、漏电、过温、短路等一系列故障进行预警和保护。据了解，自行车电池过载充电时容易发生爆炸，引燃电动车的塑料部件，并释放出大量有毒烟气。二、行业痛点全国各地消防部门提供的调查数据显示：大约有75%的电动自行车火灾是在充电时发生的。从数量上看，公共充电桩近两年是在“一路狂奔”，但在数量剧增的背后，隐患也同

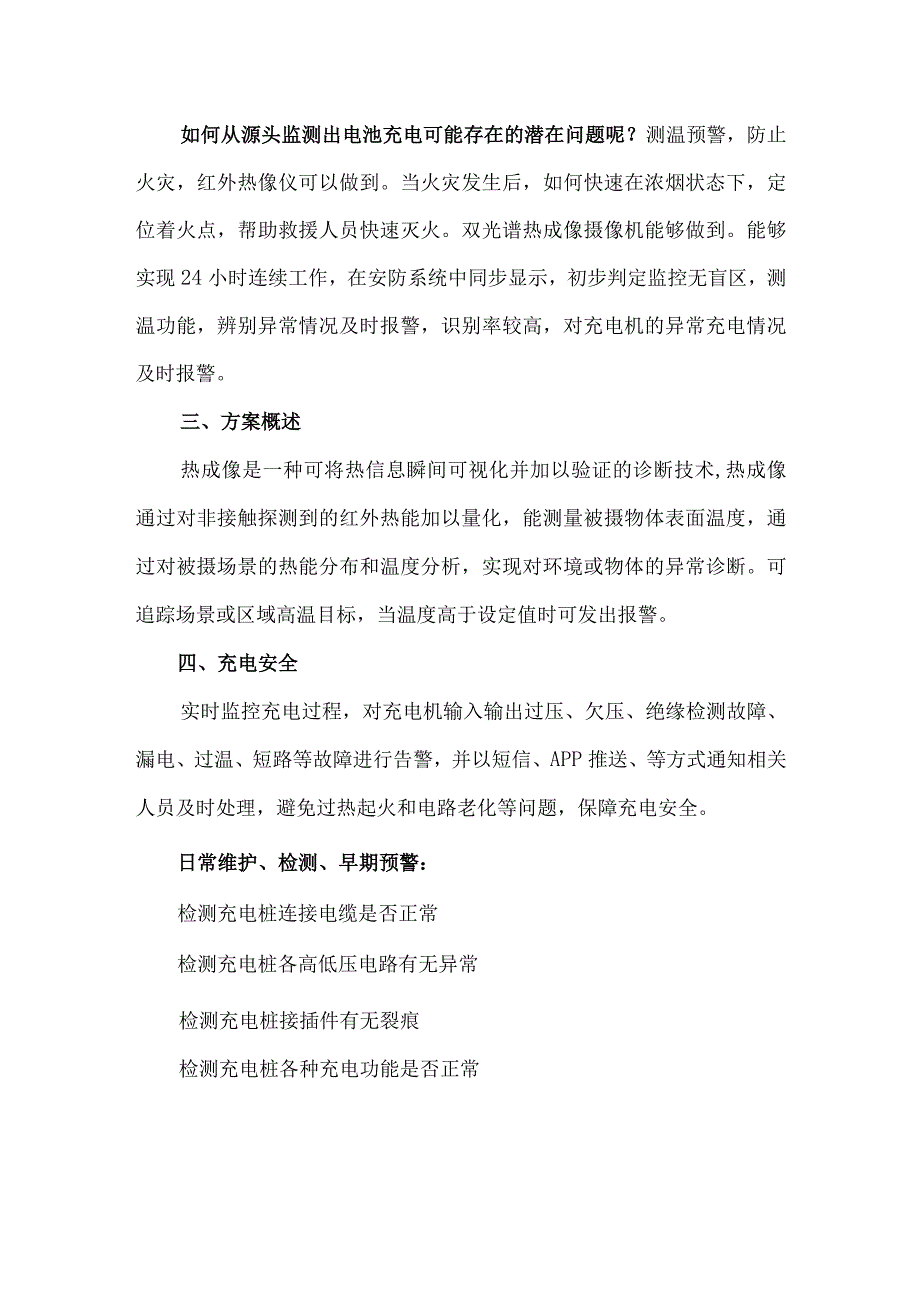

2、时存在。电动车使用年限较长，线路老化，从来没有检修过，如果充电时间不合理，容易致使充电时线路发热发烫烧毁电线发生短路，从而发生火灾。买到质量不合格的电动车，接线质量差，经受不住大电流长时间通过，造成线路损毁燃烧，发生火灾。使用不当充电器，可能是劣质的也可能是不适配的型号，导致火灾。另外，虽然铅酸电池不会发生爆炸，但在充电过程中也经常会因电池过充发烫，如果遇到天气炎热，环境密闭不通风也容易发生火灾。在充电时应将充电器放置在比较容易散热的地方，以防止充电时间过长，充电器过热引发火患。如何从源头监测出电池充电可能存在的潜在问题呢？测温预警，防止火灾，红外热像仪可以做到。当火灾发生后，如何快速在浓烟状
3、态下，定位着火点，帮助救援人员快速灭火。双光谱热成像摄像机能够做到。能够实现24小时连续工作，在安防系统中同步显示，初步判定监控无盲区，测温功能，辨别异常情况及时报警，识别率较高，对充电机的异常充电情况及时报警。三、方案概述热成像是一种可将热信息瞬间可视化并加以验证的诊断技术,热成像通过对非接触探测到的红外热能加以量化，能测量被摄物体表面温度，通过对被摄场景的热能分布和温度分析，实现对环境或物体的异常诊断。可追踪场景或区域高温目标，当温度高于设定值时可发出报警。四、充电安全实时监控充电过程，对充电机输入输出过压、欠压、绝缘检测故障、漏电、过温、短路等故障进行告警，并以短信、APP推送、等方式通
4、知相关人员及时处理，避免过热起火和电路老化等问题，保障充电安全。日常维护、检测、早期预警：检测充电桩连接电缆是否正常检测充电桩各高低压电路有无异常检测充电桩接插件有无裂痕检测充电桩各种充电功能是否正常准确定位：FLIR红外热成像可以定位着火点，相较于传统烟感，红外热成像应用于防火可以实现提前预警，在起火前的积热阶段即可发现高温点报警，防患于“未燃”，需要数个探头，就能完成大空间的实时防火监控，监控过程中无需接触作业面，无论安装，还是日常维护都很方便。方案优势FLIRFC-R系列是一款固定网络式安防热像仪，其内置的非接触式测温功能适用于火灾探测、安全监控和设备热温监控。FLIRFC-R产品特性：
5、内置视频分析器，采用较高灵敏度制冷型红外焦平面探测器,结合红外测温成像技术，该产品可检测到SF6气体泄漏点，其热灵敏可检测设备较小的温度差，是一款具实用性较高上的热像仪。 校正测温功能适用于火灾探测、安全监控和设备热温监控； 多种告警通知选择，包括电子邮件、数字输出或VMS报警； 可以与第三方分析设备配合使用； 可通过web或手机应用配置热像仪； 宽动态范围热成像，适用于温度监测；实现功能远程监控管理：FC-R系列红外热像仪可用于监测具体区域的温度。当监测温值达到或超出预设值温度时，会收到以电子邮件、数字输出或VMS报警等形式发出的通知。通过远程接入网络监控系统可以实时或定时监控充电桩的电量、
6、电流、电压、功率等的运行是否温度异常；故障管理：实时监控充电桩的运行状态，发生故障，能及时处理；视频监控：只需数个探头，就能完成大空间的实时防火监控，监控过程中无需接触作业面，无论安装，还是日常维护都方便。通过视频监控，了解充电桩周边状况；定位着火点，故障点。APP应用：通过手机端实现充电桩的实时监测大空间非接触防火：系统能穿越燃烧引起的浓烟，在没有光线的环境下，能定位着火点，当火灾事故发生，帮助救援人员快速灭火。系统应用充电站实时监控展示当前充电站各充电桩的状态及实时充电数据，统计站点和各充电桩今日充电数据，支持充电单价、设备重启、充电/报警/保护等参数的远程批量下发，其中对于远程参数设置进
7、行了权限控制，未授权的用户不可操作，确保现场设备正常运行。充电桩监控常把电瓶车推进电梯带回家充电一显然这个是不被物业允许的，自从停车棚装了热成像摄像机，居民最近都很自觉的把车停在停车棚充电，能够通过热成像实时测温画面了解电池的温度，还可以此为据来掌握电池的老化情况，预防潜在的自燃危险。电瓶车集中停放、充电，易于管理，同时也更好地防止了被盗现象的发生，解决了用户私接乱接充电的问题。设备监控温度及异常报警，当线路发生短路时，对电瓶车充电桩的状态及充电过程进行监控，及时对充电桩过压、欠压、空载、绝缘检测故障、漏电、过温、短路等一系列故障进行预警和保护。应用领域电厂一运行设备温度是否过高；煤堆一温度过高是否有自燃现象，发电及配电，变电监控站，关键设备监控，天然气处理，输送及存储，存储区防火，火焰检测，煤堆场防火，木材存放区防火，废料存放区防火等。
