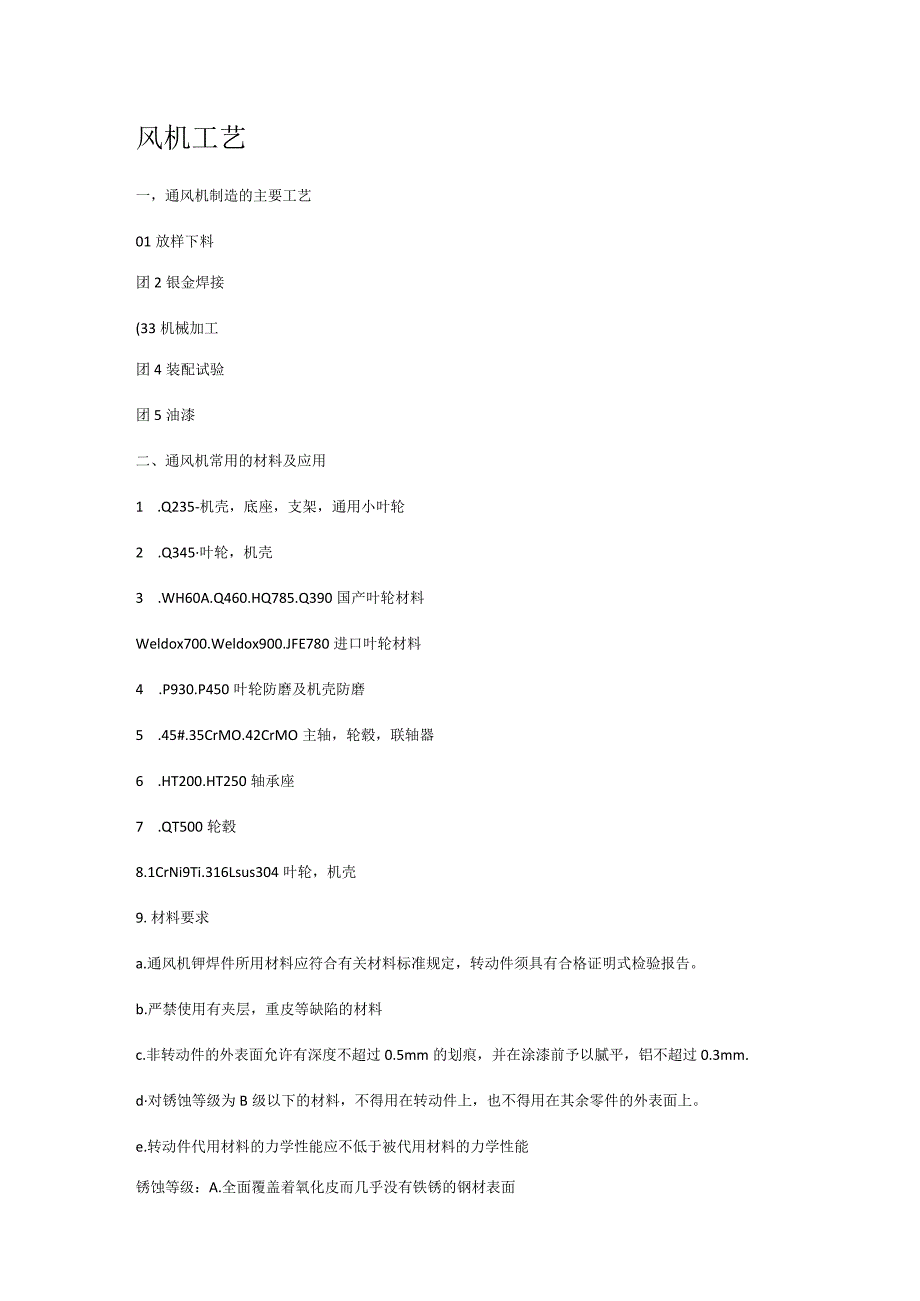

(工艺技术)风机工艺.docx_第1页
第1页 / 共17页

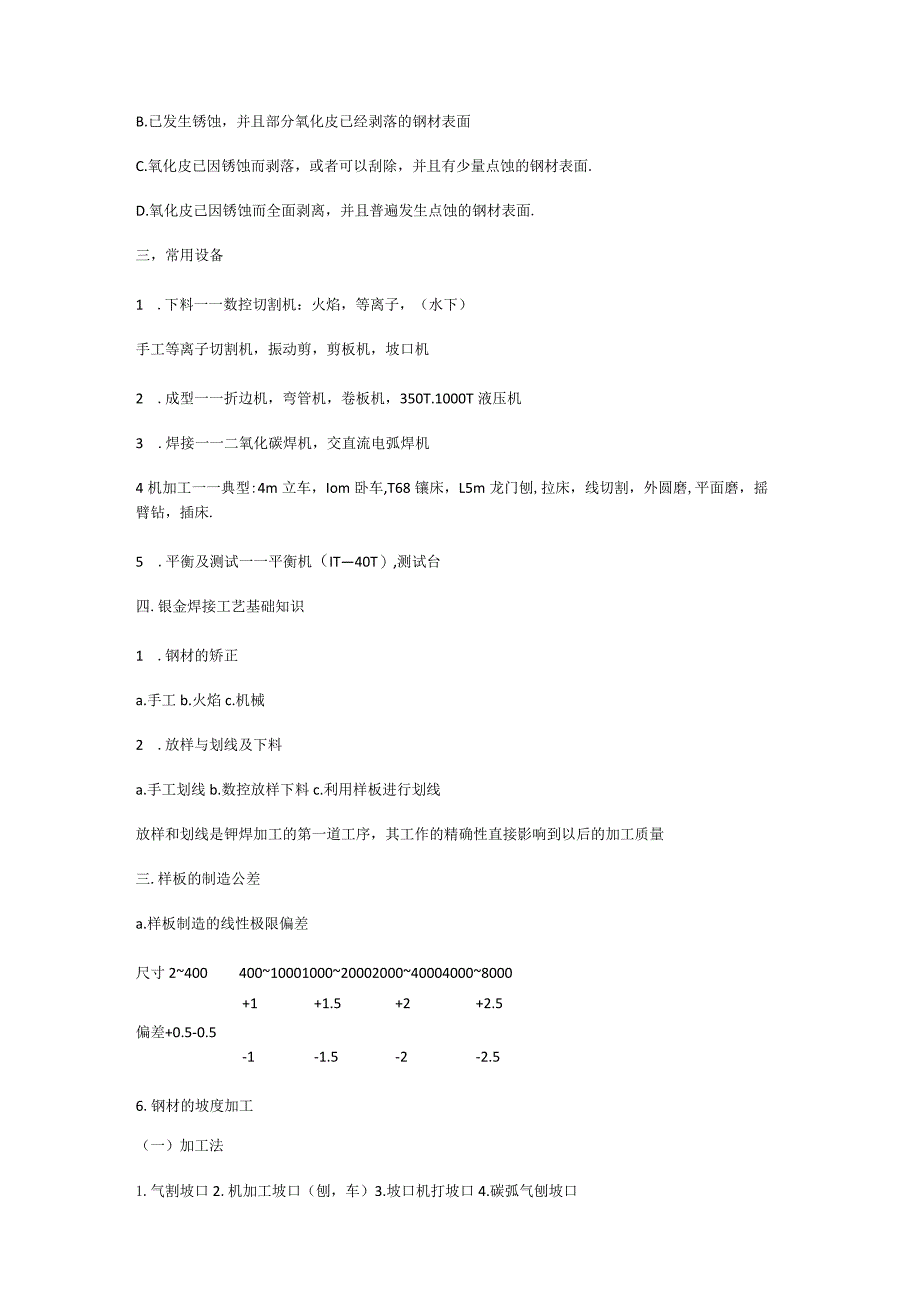

(工艺技术)风机工艺.docx_第2页
第2页 / 共17页

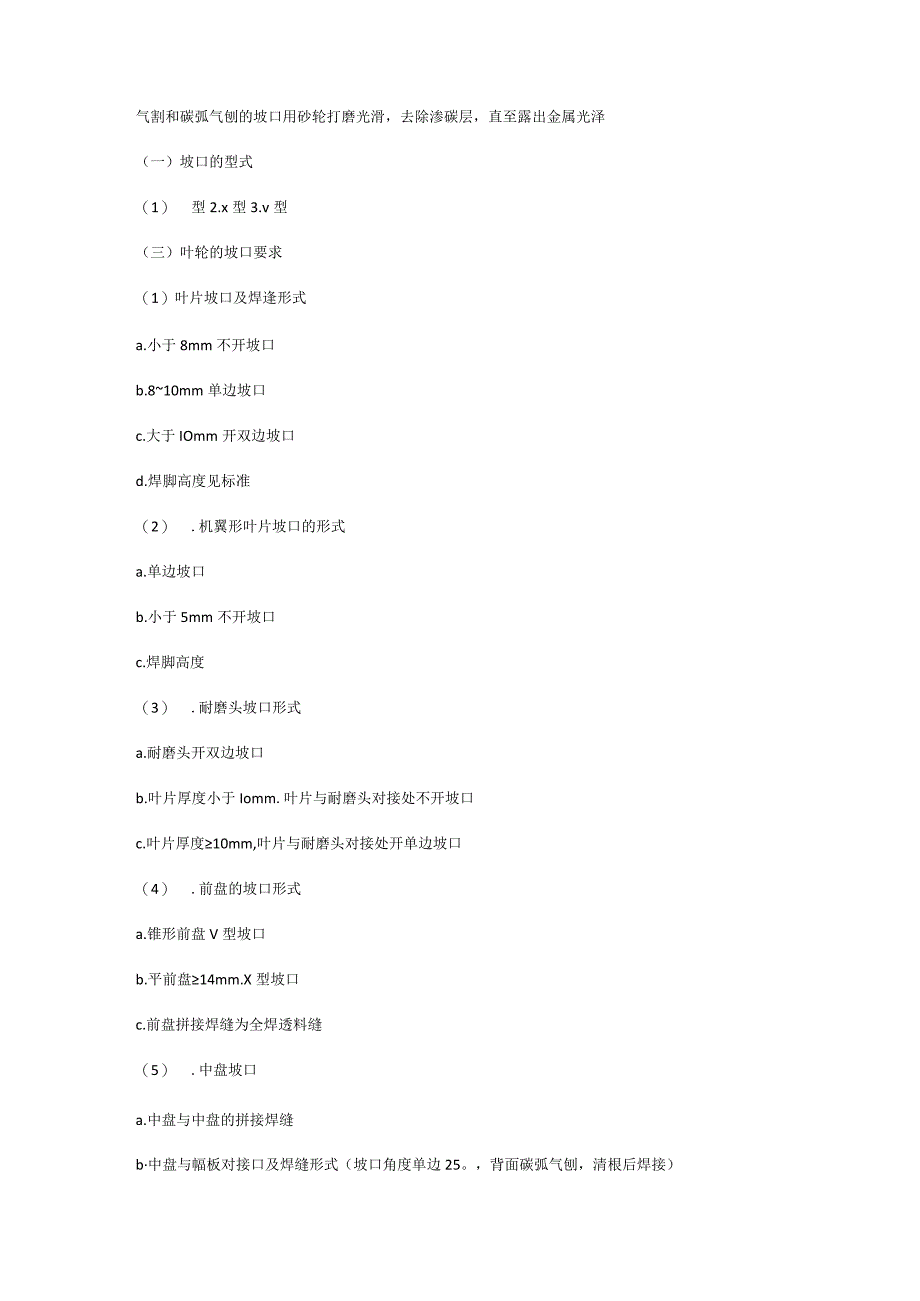

(工艺技术)风机工艺.docx_第3页
第3页 / 共17页
(工艺技术)风机工艺.docx_第4页
第4页 / 共17页
(工艺技术)风机工艺.docx_第5页
第5页 / 共17页
(工艺技术)风机工艺.docx_第6页
第6页 / 共17页
(工艺技术)风机工艺.docx_第7页
第7页 / 共17页
(工艺技术)风机工艺.docx_第8页
第8页 / 共17页
(工艺技术)风机工艺.docx_第9页
第9页 / 共17页
(工艺技术)风机工艺.docx_第10页
第10页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《(工艺技术)风机工艺.docx》由会员分享,可在线阅读,更多相关《(工艺技术)风机工艺.docx(17页珍藏版)》请在第壹文秘上搜索。

1、风机工艺一,通风机制造的主要工艺01放样下料团2银金焊接(33机械加工团4装配试验团5油漆二、通风机常用的材料及应用1 .Q235-机壳,底座,支架,通用小叶轮2 .Q345叶轮,机壳3 .WH60A.Q460.HQ785.Q390国产叶轮材料Weldox700.Weldox900.JFE780进口叶轮材料4 .P930.P450叶轮防磨及机壳防磨5 .45#.35CrMO.42CrMO主轴,轮毂,联轴器6 .HT200.HT250轴承座7 .QT500轮毂8.1CrNi9Ti.316Lsus304叶轮,机壳9.材料要求a.通风机钾焊件所用材料应符合有关材料标准规定,转动件须具有合格证明式检验

2、报告。b.严禁使用有夹层,重皮等缺陷的材料c.非转动件的外表面允许有深度不超过0.5mm的划痕,并在涂漆前予以腻平,铝不超过0.3mm.d对锈蚀等级为B级以下的材料,不得用在转动件上,也不得用在其余零件的外表面上。e.转动件代用材料的力学性能应不低于被代用材料的力学性能锈蚀等级:A.全面覆盖着氧化皮而几乎没有铁锈的钢材表面B.已发生锈蚀,并且部分氧化皮已经剥落的钢材表面C.氧化皮已因锈蚀而剥落,或者可以刮除,并且有少量点蚀的钢材表面.D.氧化皮己因锈蚀而全面剥离,并且普遍发生点蚀的钢材表面.三,常用设备1 .下料一一数控切割机:火焰,等离子,(水下)手工等离子切割机,振动剪,剪板机,坡口机2

3、.成型一一折边机,弯管机,卷板机,350T.1000T液压机3 .焊接一一二氧化碳焊机,交直流电弧焊机4机加工一一典型:4m立车,Iom卧车,T68镶床,L5m龙门刨,拉床,线切割,外圆磨,平面磨,摇臂钻,插床.5 .平衡及测试一一平衡机(IT40T),测试台四.银金焊接工艺基础知识1 .钢材的矫正a.手工b.火焰c.机械2 .放样与划线及下料a.手工划线b.数控放样下料c.利用样板进行划线放样和划线是钾焊加工的第一道工序,其工作的精确性直接影响到以后的加工质量三.样板的制造公差a.样板制造的线性极限偏差尺寸24004001000100020002000400040008000+1+1.5+2

4、+2.5偏差+0.5-0.5-1-1.5-2-2.56.钢材的坡度加工(一)加工法1.气割坡口2.机加工坡口(刨,车)3.坡口机打坡口4.碳弧气刨坡口气割和碳弧气刨的坡口用砂轮打磨光滑,去除渗碳层,直至露出金属光泽(一)坡口的型式(1) 型2.x型3.v型(三)叶轮的坡口要求(1)叶片坡口及焊逢形式a.小于8mm不开坡口b.810mm单边坡口c.大于IOmm开双边坡口d.焊脚高度见标准(2) .机翼形叶片坡口的形式a.单边坡口b.小于5mm不开坡口c.焊脚高度(3) .耐磨头坡口形式a.耐磨头开双边坡口b.叶片厚度小于Iomm.叶片与耐磨头对接处不开坡口c.叶片厚度10mm,叶片与耐磨头对接处

5、开单边坡口(4) .前盘的坡口形式a.锥形前盘V型坡口b.平前盘14mm.X型坡口c.前盘拼接焊缝为全焊透料缝(5) .中盘坡口a.中盘与中盘的拼接焊缝b中盘与幅板对接口及焊缝形式(坡口角度单边25。,背面碳弧气刨,清根后焊接)(6)空心轴a.空心轴管的坡口形式b.空心轴头的坡口形式c轴头与轴管对接的焊缝形式d.空心轴法兰盘的坡口及焊缝形式(7)进口圈焊缝坡口及焊缝形式a.锥形前盘b.平前盘7.装配焊接工艺(一)装配一一利用划线和各种工具确定构件中各零部件相对位置的过程(二)注意(1)必须考虑焊接时操作是否方便和尽量减少焊接变形。(2)定位焊接应符合要求,定位焊是正式焊缝的一部分,电流应比正式

6、焊接时高IO-15%定位焊的尺寸也应达到要求。参考尺寸(3)焊接顺序的安排:尽量使焊缝能自由收缩,应从中间向四周进行,先打底完成,后盖面。焊接时应对称施焊。(双口吸焊接顺序)(4)特种钢材的预热和后热a.Q390以下一般不加热b.40公斤以上级预热温度10001500,同时也要进行后热c.冬季对特种材料必须进保温房1) WH60AQ460.低于5团2) HQ785JFE780.低于8国(5)焊材及焊接参数的选择1 .目前公司机壳,台座用Q235较多.大部分采用二氧化碳焊接.DL2二氧化碳焊丝2 .叶轮以药皮焊条手工电弧焊为主,J507,J607,J707Ni,焊条使用前必须按要求进行烘干。烘干

7、后的焊条应立即放在焊条保温筒内。再烘干的焊条在保温筒内存放不得超4小时。(水,气孔,氢)3 .焊条在使用时必须按工艺要求进行核查4 .工艺参数在允许的范围内进行调整。(6)防止或减少焊接残余变形的措施a.合理选择装配与焊接的顺序和方向b.反变形法C.刚性固定.用槽钢.叶轮背对背d.合理选择焊接规范和焊接方法e.锤击法f散热法(7)关于耐磨焊接和叶轮的防磨处理a.自制耐磨防护板,叶片,中盘,波浪,网格用耐磨焊D057堆制而成,成本低,耗时耗工,硬度HRC50,偏低b.P930,P450进口耐磨复合板成本高,制造叶轮时较为方便c.进行耐磨焊道覆盖时,主焊道必须探伤合格(8).焊接质量要求焊接质量应

8、符合ZBJ72038-90通风机焊接质量检验之规定a.焊缝外形应光滑均匀,焊道与焊道,焊道与基本金属之间应平缓地渡过,截面不得有突然的变化,焊道宽度差不得大于3mm,表面凹凸差不得大于2mmb.焊缝表面不得存在裂纹,焊穿,焊瘤,满溢和未填满的弧坑c.板厚t3mm时不允许咬边;t3mm时,咬边深度d0.5mmd.焊缝表面不允许有成群和网状的气孔存在f.焊后清除氧化皮,溶渣,飞溅物及其它污垢第二章风机的静止件制造第一部分:单级离心风机机壳一.机壳(一)机壳的构造组成:1.前后侧板2.蜗壳板3.进出口法兰4.加强圈5.加强筋6.观察门7.吊耳8.支腿9.进气箱机号侧板蜗壳板法兰圈角钢圈2.3-432

9、246.326.3939*12.544312.5-51616-20654320-2576525-28876428987(二)旋向和角度1 .左旋,右旋2.角度:a.进气箱b.出风口(三)材料的选用与拼接2 .材料:Q235,16Mn,ISMmV3 .下料拼接(1)材料应符合图纸要求。(技术要求)(2)拼接具体要求:a.机壳侧边的拼缝应与出风边平行式垂直b.小于或等于16号蜗壳板接缝不允许交错c.大于16号机壳蜗壳板允许交错拼d.拼接快数见表表2-1二.机壳各零件制作(一)蜗壳板的工艺过程1.工艺要求a.排料:蜗板的长度方向应与板材的纤维方向一致b.拼接:剪切下料时,除蜗舌板外,蜗板应以剪板机最

10、大剪切宽度为依据,均匀分段,块数符合表2-1规定,采用数控切割下料,将使拼接块数减少或不拼接。c.错位:焊缝外钢板拼接接头平面偏差小于十分之一板厚2.蜗板加工a.号料:划出蜗板和蜗舌板的外形尺寸长X宽。号料线偏差符合要求b落料:按线剪切,试剪合格后,调整定位板,保证蜗壳板落料的上偏差取表1-7中上偏差之半,下偏差取表1-7中下偏差。c.压型:蜗舌板用蜗舌模压制而成,用型线样板检查间隙,应符合表1-9中的数值。d.接拼:将蜗板按要求在外侧一面拼焊,校正直线度后施焊,清理焊缝及熔渣(亦可将蜗舌一并拼接)e.滚弯:把条料滚压成形,各段型线符合要求(板厚L5mm可不滚弯)f整型:校正蜗板不规则之型线,

11、公差符合表1-9中规定值。锤击痕深度05mm的直角边垂直度公差。按表1-15.(二)侧板的工艺过程1 .工艺要求a.落料公差:数控下料时,坯料的极限偏差不得超过1-9中的偏差数值b.拼接:接缝在加强角钢处为宜,以便覆盖c.开坡口:侧板厚度t7-10mm应开坡口拼接d.错位:钢板对接平面错位应十分之一板厚e.手工矫平时,板材平面锤痕深度0.5mmf号料时在侧板上标出产品型号,机号及零件代号g.切割面应平整,不允许有金属锯齿状,交错不齐等缺陷h.清渣2 .侧板加工a.下料:数控下料材料和图纸进行校对,材质,厚度,件数准确无误b.矫平:人工矫平或平板机矫平。单件侧板的平面度公差按表1-8,组装成机壳

12、后侧板的平面度公差按表2-3(三)进气箱侧板,围板,工艺过程,机壳侧板,和蜗板(四)进出口法兰,对口法兰1.下料:用成型扁钢进行下料式用板材在剪板机上切割3 .矫直:在液压校直机上进行或手工4 .拼装:进出口法兰按图纸进行拼装,宽度和长度都比基本尺寸大l-2mm5 .奸接:先点固焊固定再按要求进行焊接6 .整型:使平面度,垂直度符合要求7 .钻孔:划线,钻孔三.机壳部装配(一)侧板拼装焊接1.将各侧板放在平板上进行校平,有手工和平板机两种方式,表面不允许有明显的锤痕,锤痕深度0.5mm,平面度见表1-82 .开坡口:坡口同前盘,V型坡口3 .点固焊:按点固焊要求进行4 .划线:按照图纸划加强筋

13、线和围板线5 .上对口法兰:上下法兰配对钻孔后,按图纸尺寸要求要求拼装6 .拼装加强筋对有气密要求的机壳必须在加强筋的部位先焊接,然后再装加强筋。7 .焊接:按焊接要求,焊接拼缝(二)拼装侧板与蜗板1.拼装侧板与蜗板a.按位置线拼装蜗板,从蜗舌板部分开始拼装点焊。蜗板与侧板边缘的偏差不大于加减Imm,蜗板与侧板的垂直度公差见表1-15b.将以上拼装件翻转180。扣在另一个侧板上,用角尺对准两侧板的中心十字线,校正同心度,电焊(拼装方法及要求同上)c.加固:在机壳内部加支撑(三)拼装进气箱1.进气箱单独制造a.拼接侧板同机壳侧板b.注意侧板板角度(围板垂直于机壳侧板)有连接法兰按图留出焊脚位置2

14、.进气箱同机壳一起成形a.侧板在划线时需一起划出进气箱的位置b.进气箱对口法兰(上下两半)要挂好线c.通过挂线和测量来保证机壳,进气箱同心(四)拼装进出口法兰.拼装出风口角钢框将框套入,以中心线为基准,调整进出风口框架的垂直度,施定位焊(五)按支腿,观察孔门,吊耳按图纸要求(六)焊接1 .焊接前应做好加固工作2 .一般机壳内侧间断焊,外侧满焊3 .对于有气密性要求的机壳内外都必须满焊(七)整型,清理侧板平面度符合表2-3规定,尺寸偏差及形位应符合要求(八)喷砂除锈,上底漆四.进风口加工(一)进风口结构进风口的结构型式见图2-23(二)材料选用与拼接材料的选用同叶轮机号4号的a,b型进风口允许在环面和锥面的切点附近接一道环形焊缝;C型进风口允许在切点附近接道椭圆形接缝;e型风口的筒板允许有轴向接缝;各型进风口的接缝位置见图4-49,等分拼接块数据按表(三)进风口加工以9-19型锥弧形进风口为例,采用整体压型坯料,说明其工艺过程1.号料:用号料样板号料,拼接要求按表,材料纤维方向见图4-72-7工序:即落料,拼焊,滚弯,焊接,磨平,整型同轮盖加工工序。
