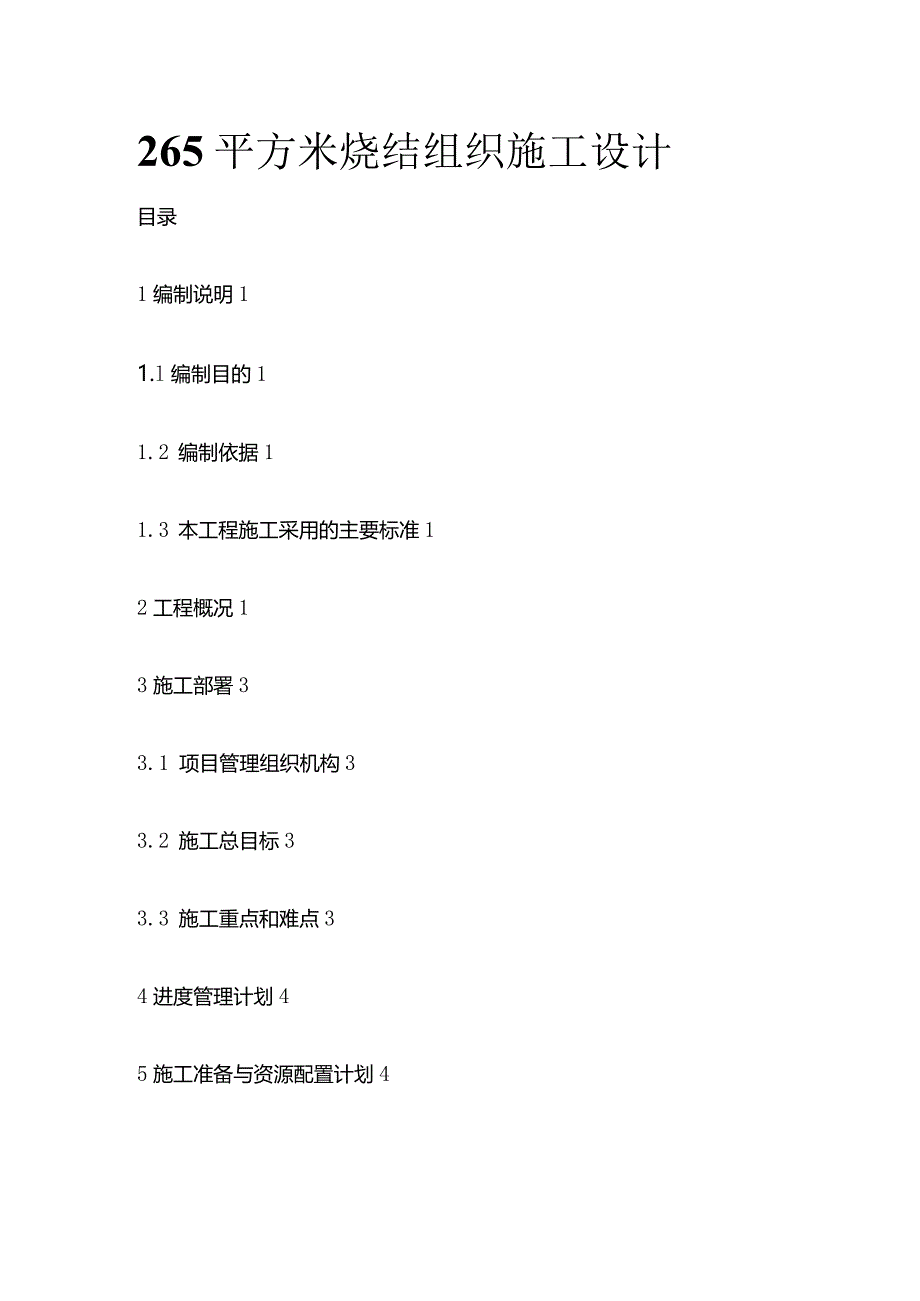

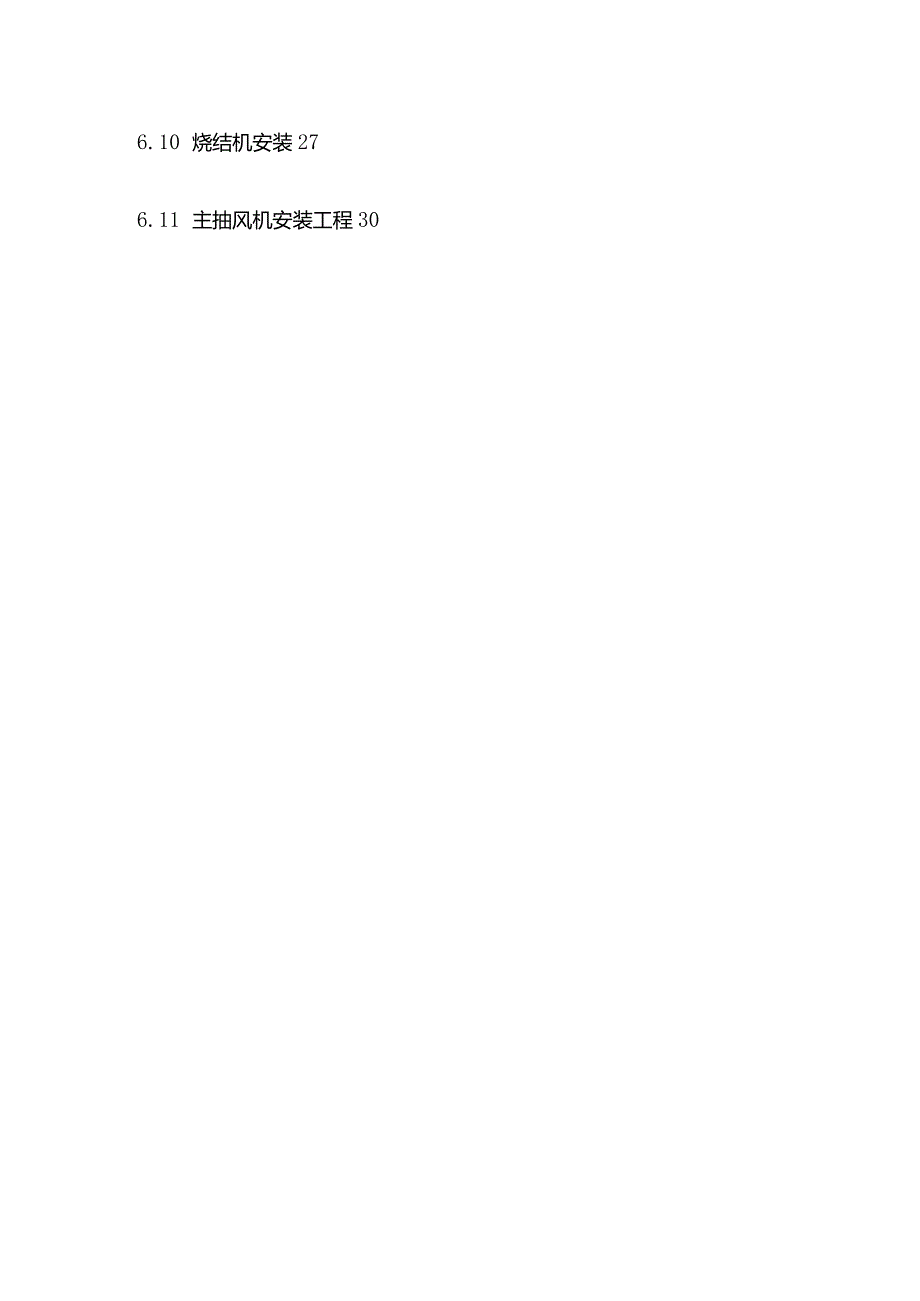

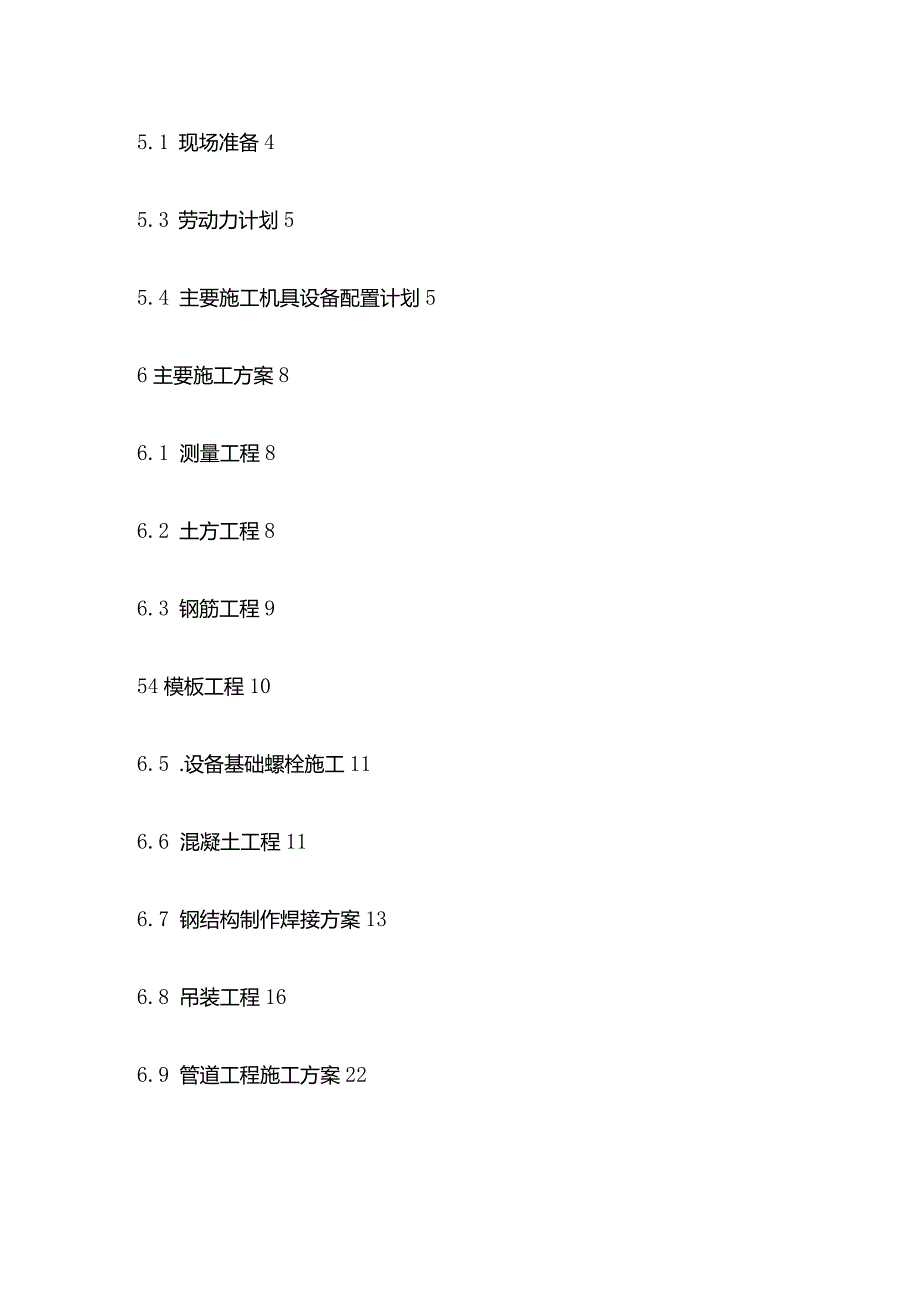

1、265平方米烧结组织施工设计目录1编制说明11.l编制目的11.2 编制依据11.3 本工程施工采用的主要标准12工程概况13施工部署33.1 项目管理组织机构33.2 施工总目标33.3 施工重点和难点34进度管理计划45施工准备与资源配置计划45.1 现场准备45.3 劳动力计划55.4 主要施工机具设备配置计划56主要施工方案86.1 测量工程86.2 土方工程86.3 钢筋工程954模板工程106.5 .设备基础螺栓施工116.6 混凝土工程116.7 钢结构制作焊接方案136.8 吊装工程166.9 管道工程施工方案226.10 烧结机安装276.11 主抽风机安装工程306.13
2、.脚手架工程及垂直运输机械选择396.14 砌体工程406.15 .防水工程416.16 ,装饰工程427施工总平面布置468进度管理计划479施工质量管理计划4810安全管理计划5111环境管理计划5712成本管理计划6013冬期施工措施6114雨期施工措施63附图1:施工进度计划63附图2:施工现场平面布置图631编制说明1.l编制目的本施工组织设计是依据现有的施工合同、施工图纸并结合现场的实际情况编制而成的,本施工组织设计编制的目的是为中钢特材科技（山西）有限公司265m2烧结机建筑安装工程施工，提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程
3、的施工任务。1.2编制依据中钢特材科技（山西）有限公司265m2烧结机建筑安装工程施工组织设计是根据下列文件、图纸、工程法规、质量检验评定标准等依据编制而成。1.2.1 中钢特材科技（山西）有限公司265m2烧结机建筑安装工程施工图纸；1.2.2 施工现场实地踏勘现场实际情况；1.2.3 国家有关建筑工程法规、规范与文件；1.2.4 本公司拥有的技术力量；1.2.5 中钢特材科技（山西）有限公司265m2烧结机建筑安装工程施工合同。门式刚架轻型房屋钢结构技术规范GB51022-2015建筑工程施工质量验收规范GB50300-2013混凝土结构工程施工质量验收规范GB50204-2015砌体结构
4、工程施工质量验收规范GB50203-2011建筑地基基础工程施工质量验收标准GB50202-2018建筑工程施工质量评价标准GB/T50375-2016钢结构工程施工质量验收规范GB50205-2001建筑地面工程施工质量验收规范GB50209-2010建筑装饰装修工程质量验收标准GB50210-2018混凝土质量控制标准GB50164-2011钢结构工程施工规范GB50755-2012钢结构焊接规范GB50661-20112工程概况2.1 本工程主要项目包括265m2烧结机系统：烧结主烧及环冷系统、主抽风机系统、供料系统、混料系统、燃料破碎系统、筛分系统、烧结机头、机尾除尘系统、配电、循环水
5、系统等土建、钢结构、管道、设备、电气仪表等专业的施工。不含桩基处理、管道设备保温。2.2 本工程包含如下单位工程：2.2.1 烧结主厂房：基础部分为现浇钢筋磴独立基础，主体结构部分总建筑高度为1-3线磅顶板标高46米,5-10线主控楼部分建筑高度为磴屋面高度25.8米,4-17线21.3米平台以下为已结构,上部为钢结构，主厂房内部有大烟道，小格漏斗，灰仓，降尘管及烧结机,梭式布料器，IOt电葫芦，单娓破碎机等。2.2.2 环冷部分基础部分为独立基础、设备基础，底标高为-3.6米，环冷地坑为-L6米，主体结构部分为钢结构，16米、21.3米平台为钢筋硅平台。2.2.3 一、二次混合机室结构相同，
6、长30米，宽13.5米，基底标高为-2.1米,地基采用三七灰土回填，回填高度为-3.5-2.1米，基础部分为现浇钢筋已独立基础、设备基础,主体结构部分除配电室为砖混结构，其他部分均为钢结构，建筑高度为12.400米，每个屋顶有三台IOt电葫芦。2.2.4 筛分室长32.5米，宽为，基础底标高分别为-1.6米、-2.1米、-3.1米，主体为框架结构，层数为四层，标高分别为4.0米、8.5米、14.8米、21.18米。填充墙为蒸压加气混凝土砌块，内墙面为125水泥砂浆抹灰+白色腻子,外墙为米黄色外墙漆屋面为卷材防水及相关工艺；2.2.5 筛分除尘长为28.64米，宽为12.8米，底标高21米，基础
7、为现浇碎独立基础，主体为框架+砖混结构，配电室砌体为蒸压加气混凝土砌块，内墙面为125水泥砂浆抹灰+白色腻子,外墙为米黄色外墙漆，屋面为卷材防水及相关工艺；2.2.6 主抽风机房长为64米,宽26.3米,配电室25.5米,宽为9.9米，基础部分为独立基础、设备基础、管道支架基础，主体结构部分为钢筋碎框架结构和钢结构，碎结构建筑高度为11米,钢结构部分建筑高度为22.750米。配电室填充墙为蒸压加气混凝土砌块，内墙面为125水泥砂浆抹灰+白色腻子，外墙为米黄色外墙漆，屋面为卷材防水及相关工艺。2.2.7 机头除尘长为47.3米，宽为26.8米，底标高为-2.6米，基础为现浇钢筋碎独立基础、管道支
8、架基础,主体结构部分为钢筋碎与钢结构,结构顶标高为11.000米。填充墙为蒸压加气混凝土砌块，内墙面为1:2.5水泥砂浆抹灰+白色腻子，外墙为米黄色外墙漆，屋面为卷材防水及相关工艺。2.2.8 除盐水站长为23米，宽为18米，底标高为-2.7米，主体为现浇钢筋已结构，建筑高度为4.3米。填充墙为蒸压加气混凝土砌块，内墙面为1:2.5水泥砂浆抹灰+白色腻子，外墙为米黄色外墙漆，屋面为卷材防水及相关工艺。2.2.9 烧结配料地仓基础由为筏板基础，长150.2米，宽36.2米，底标高为-10.7米，周围框架为钢筋磴结构，主体结构部分由钢筋砂结构与钢结构组成，建筑高度（不含屋面）17.500米。变电所
9、长2.4米，宽9.75米，屋面标高6.2米，为MU7.5机制砖砖混结构，分别由变压机室和配电室组成，内墙面为125水泥砂浆抹灰+白色腻子，外墙为米黄色外墙漆，屋面为卷材防水及相关工艺；2.2.10 1#转运站长为7米，宽为6米，底标高-2.6米,基础为现浇钢筋已独立基础，主体结构部分为钢筋硅结构框架、彩板围护，结构顶高度38米。2.2.11 2#转运站长为7米，宽为7米，底标高为-2.6米，基础为现浇钢筋磴独立基础，主体结构部分为钢筋险结构框架、彩板围护，结构顶高度17米。2.2.12 3#转运站长为5米，宽为5米，底标高为-L8米，基础为现浇钢筋已独立基础，主体结构部分为钢筋硅结构框架、彩板
10、围护，结构顶高度14.7米。2.2.13 4#转运站长为5米，宽为4米，底标高为-1.8米，基础为现浇钢筋已独立基础，主体结构部分为钢筋险结构框架、彩板围护，结构顶高度28米。2.2.14 5#转运站基础为现浇钢筋磴独立基础，主体结构部分为钢结构。2.2.15 CLHl通廊混凝土通廊钢筋已结构，基础为钢筋磴独立支架基础，通廊主体为钢结构，分别在主体之间连接。2.2.16 C3、C4、H2、H3、H4、P2、P3、P4、Fl通廊，除H4通廊外，其他通廊基础均为钢筋砂基础，主体结构为钢结构，且在各转运站与主体之间连接。2.3 本工程主厂区+0.00米相当于绝对标高1026.55米，坐标及高程从喷煤
11、路南口引测其坐标(X=4001110.601zY=429148.798)及高程1026.318及东南角坐标(X=4001029.656,Y=429328.317)施工时应按上述关系测设建筑坐标网,并应满足工程测量精度要求，以保证建筑施工,设备安装的顺利进行。2.4 工程特点：本工程混凝土框架结构多、混凝土结构工程量大且较为分散。单位工程众多，且各个单位工程中均设涉及土建、钢结构、设备安装、皮带连接、除尘系统、给排水系统、电气自动化系统、燃气系统、供暖系统、彩钢瓦维护等各个专业，所需工种多。且开始时与打桩施工交错作业，为了在确保施工质量前提下按期完工，需要各工种间相互合作、相互协调合理安排施工，按期竣工。
