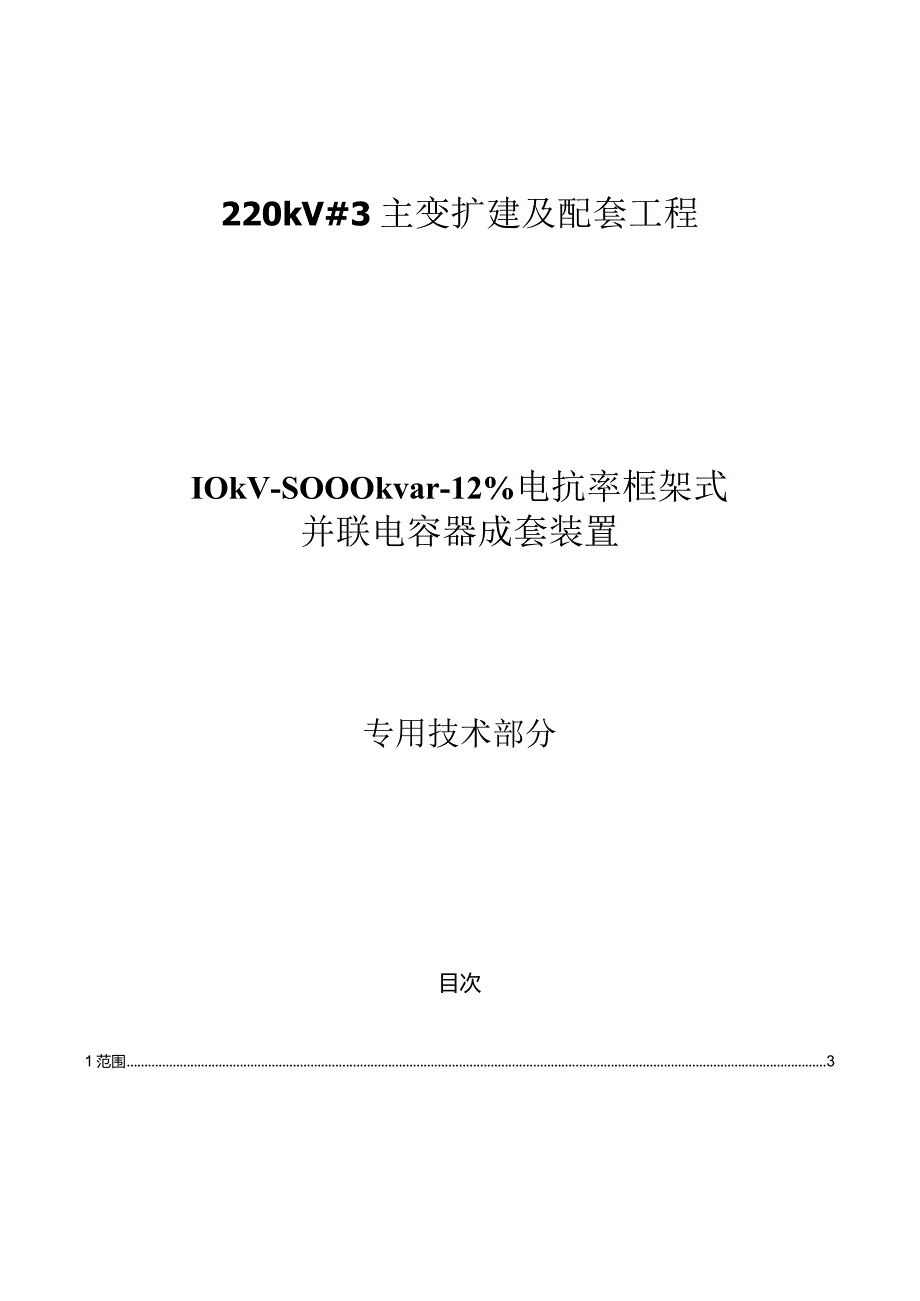

220kV 变电站 10kV 8000kvar -12%电抗率框架式并联电容器成套装置专用技术规范.docx_第1页
第1页 / 共6页

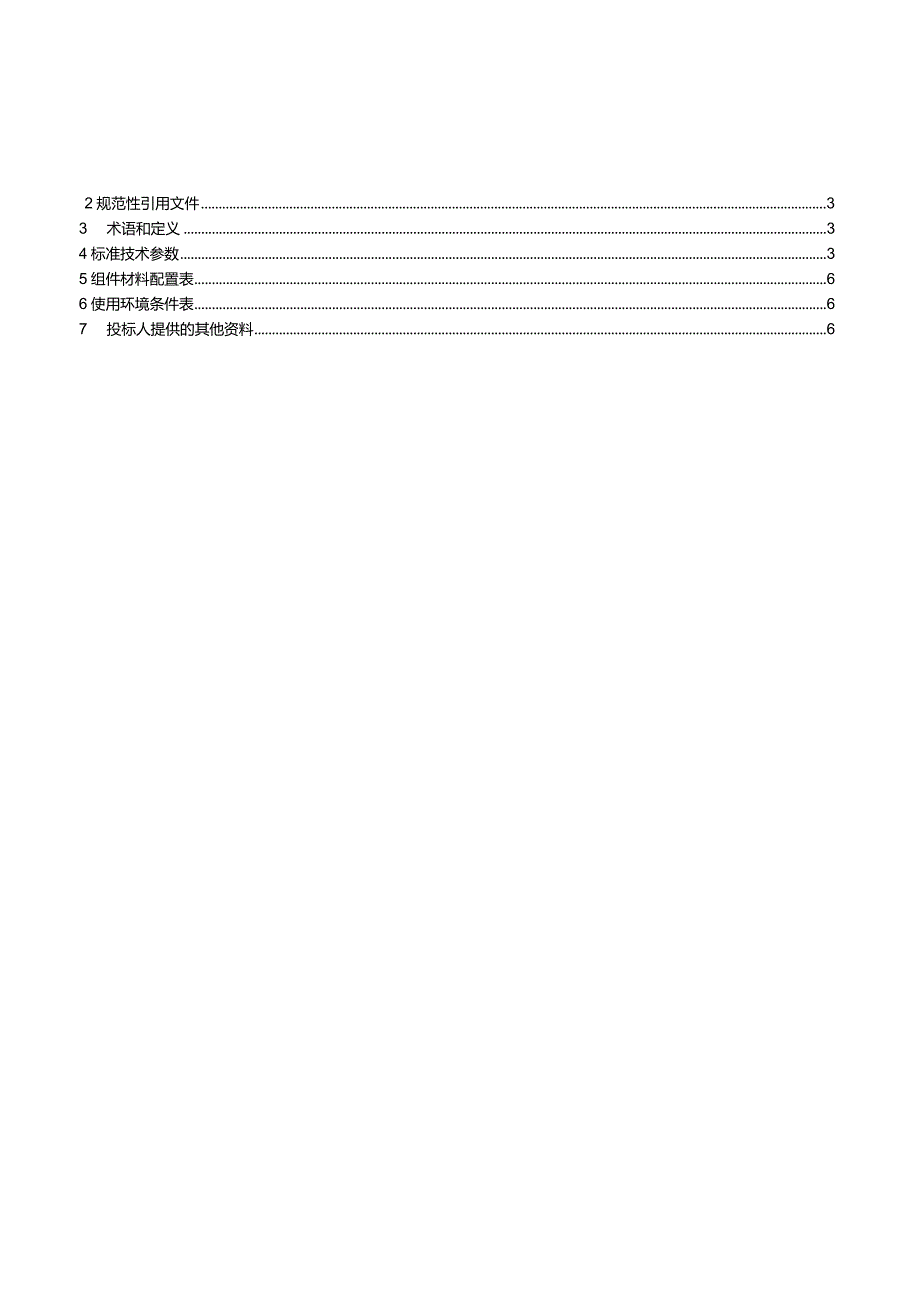

220kV 变电站 10kV 8000kvar -12%电抗率框架式并联电容器成套装置专用技术规范.docx_第2页
第2页 / 共6页

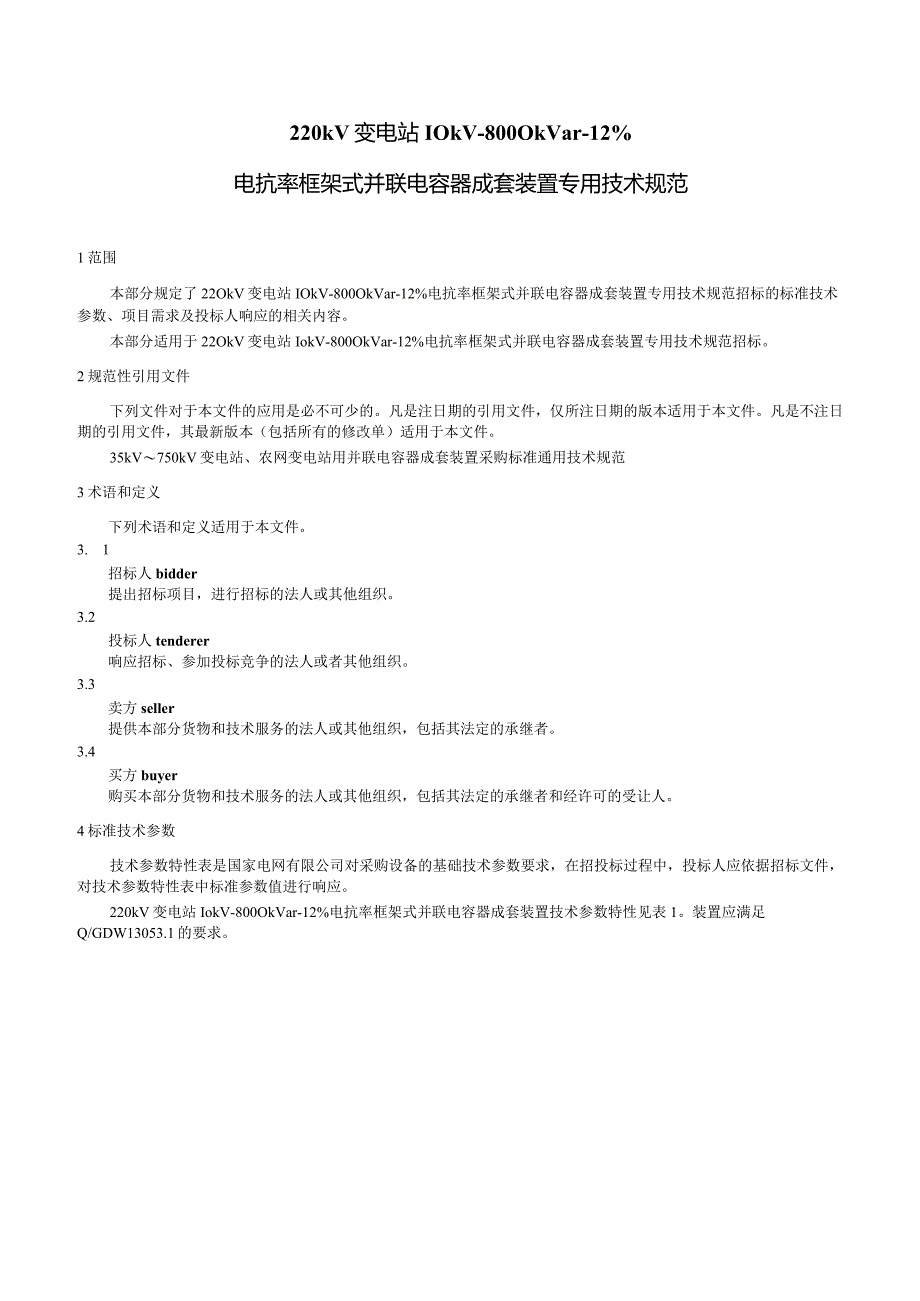

220kV 变电站 10kV 8000kvar -12%电抗率框架式并联电容器成套装置专用技术规范.docx_第3页
第3页 / 共6页
220kV 变电站 10kV 8000kvar -12%电抗率框架式并联电容器成套装置专用技术规范.docx_第4页
第4页 / 共6页
220kV 变电站 10kV 8000kvar -12%电抗率框架式并联电容器成套装置专用技术规范.docx_第5页
第5页 / 共6页
220kV 变电站 10kV 8000kvar -12%电抗率框架式并联电容器成套装置专用技术规范.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《220kV 变电站 10kV 8000kvar -12%电抗率框架式并联电容器成套装置专用技术规范.docx》由会员分享,可在线阅读,更多相关《220kV 变电站 10kV 8000kvar -12%电抗率框架式并联电容器成套装置专用技术规范.docx(6页珍藏版)》请在第壹文秘上搜索。

1、220kV#3主变扩建及配套工程IOkV-SOOOkvar-12%电抗率框架式并联电容器成套装置专用技术部分目次1范围32规范性引用文件33术语和定义34标准技术参数35组件材料配置表66使用环境条件表67投标人提供的其他资料6220kV变电站IOkV-800OkVar-12%电抗率框架式并联电容器成套装置专用技术规范1范围本部分规定了22OkV变电站IOkV-800OkVar-12%电抗率框架式并联电容器成套装置专用技术规范招标的标准技术参数、项目需求及投标人响应的相关内容。本部分适用于22OkV变电站IokV-800OkVar-12%电抗率框架式并联电容器成套装置专用技术规范招标。2规范性

2、引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。35kV750kV变电站、农网变电站用并联电容器成套装置采购标准通用技术规范3术语和定义下列术语和定义适用于本文件。3. 1招标人bidder提出招标项目,进行招标的法人或其他组织。3.2投标人tenderer响应招标、参加投标竞争的法人或者其他组织。3.3卖方seller提供本部分货物和技术服务的法人或其他组织,包括其法定的承继者。3.4买方buyer购买本部分货物和技术服务的法人或其他组织,包括其法定的承继者和经许可的受让人。

3、4标准技术参数技术参数特性表是国家电网有限公司对采购设备的基础技术参数要求,在招投标过程中,投标人应依据招标文件,对技术参数特性表中标准参数值进行响应。220kV变电站IokV-800OkVar-12%电抗率框架式并联电容器成套装置技术参数特性见表1。装置应满足Q/GDW13053.1的要求。表1技术参数特性表序号项目单位标准参数值一并联电容器装置1型号TBBI2-8000/334-ACW2额定电压kV103额定容量kvar80164额定电抗率%125额定相电容F177.36电容器组额定电压(相)kV12/7电容器组电容与额定电容偏差%058电容器组各相电容的最大值与最小值之比1.019电容器

4、组各串联段的最大与最小电容之比1.00510接线方式单星形11每相电容器串并联数12继电保护方式相电压差动保护13初始不平衡电流(或电压)二次计算值(投标单位提供)14继电保护整定值(投标单位提供)15在继电保护整定计算中,完好元件允许过电压倍数1.316装置接线图17电容器组围栏尺寸(户内安装时应提供装置高度)m投标单位提供,应满足本工程需要18电容器组进线方向和进线位置围栏方向,下进线19装置耐受短路电流能力kA31.5二单台电容器1型号BAM12/26-334-IW或BFMI2/24-334-IW2额定电压kV12/2Ji3额定容量kvar3344设计场强(K=I)kV/mm500(水平

5、拉力)9电容器耐受爆破能量kWs1510短路放电试验2.5UN直流电压作用下,经电容器端子的最小间隙(短接线长度不应大于1.5m),IOmin内放电5次,测量放电试验前和电压试验后电容器值,偏差应小于相当于一个元件击穿或一根内熔丝动作之量11电容器内部元件串并数及电气接线图(投标单位提供)12单台电容器保护方式内熔丝保护13内熔丝安装位置元件之间或元件端部(采取有效隔离措施)14内熔丝下限电压0.9jyUN上限电压2.24UN15内熔丝结构电容器的完好元件允许过电压倍数1.3倍元件额定电压16放电器件性能IOmin内从.4UN降到50V17电容器安装方式立式18固体介质厚度及层数19浸渍剂20

6、外绝缘海拔修正耐受试验电压(工频/雷电)kV/kV(投标单位提供)二放电线圈1型号FDE(12/2石+12/2F)3.3IW(油浸全密封)或FDGE(12/2+12/2小)33.3IW(干式)2一次绕组的额定电压kV12/2五+12/2小3二次绕组的额定电压V1004二次绕组的额定容量VA505准确级0.56a.工频耐受电压(1min)/试验电压kV/kV42b.雷电冲击耐受电压/试验电压kV/kV75C.一次绕组感应耐受电压2.5UIN/60sd.二次绕组对地工频耐受电压kV/min37结构方式全密封或干式8配套电容器容量(相)kvar26729放电性能断开电源后,电容器组上的电压在5s内由

7、万UN降至50V以下在最大允许容量电容器组的1.9.万UN下放电不损坏10外绝缘海拔修正耐受试验电压(工频/雷电)kV/kV(投标单位提供)四金属氧化物避雷器1型号YHWR517/45(复合)2额定电压kV173持续运行电压kV13.64标称放电电流kA55标称放电电流下的残压kV4562ms方波通流容量A5007外绝缘海拔修正耐受试验电压(工频/雷电)kV/kV(投标单位提供)五支柱绝缘子1额定电压kV102额定抗弯强度Nm(投标单位提供)3爬电比距mm/kV314外绝缘海拔修正耐受试验电压(工频/雷电)kV/kV-5安装方式正装六隔离开关和接地开关1型号GW12502额定电压kV123额定

8、短时耐受电流kA(4s)(投标单位提供)4额定峰值耐受电流kA31.55额定电流(隔离开关)A12506型号(投标单位提供)7外绝缘海拔修正耐受试验电压(工频/雷电)kV/kV(投标单位提供)七串联电抗器1型号CKDK-10-320.6).83-12(干式空心)2额定电压kV103额定端电压kV0.834额定容量kvar320.65额定电感mH6.96额定电流A3867损耗空心0.02kW/kvar铁芯0.018温升K709电抗率%1210绝缘水平(工频/雷电)kV/kV42/7511噪声dB5512电感值偏差%0513外绝缘海拔修正耐受试脸电压(工频/雷电)kV/kV(投标单位提供)14三相

9、间电感偏差%每相电抗与三相平均值的偏差不大于215安装布置方式户外5组件材料配置表货物需求主要参数和数量表2货物需求主要参数和数量一览表并联电容器装置型号TBB10-8016/334-ACW串联电抗器电抗率()装置额定容量(kvar)8016装置额定电压(kV)1012数量(套)36使用环境条件表22OkV变电站IOkV-800OkVar-12%电抗率框架式并联电容器成套装置使用环境条件见表2。表2使用环境条件表序号名称单位标准参数值1环境温度最高日温度0C40最低日温度25最大日温差252海拔m10003太阳辐射强度Wcf1120.114污秽等级III(d)5覆冰厚度mm106风速/风压(ms)/Pa35/7007相对湿度最大日相对湿度%95最大月平均相对湿度908耐受地震能力(指水平加速度,安全系数不小于1.67。水平加速度应计及设备支架的动力放大系数1.2)ms22注:有较严酷使用条件时,如低温、高海拔、重污秽等,项目单4立应提出相应差异要求。7投标人提供的其他资料投标人提供的其他资料如下:a)耐久性试验报告(应提供)。b)保护计算单(应提供)。c)抗震计算或试验报告(应提供,IOkV装置除外)。d)装置的爆破能量计算单(应提供。e)其他提高装置质量或运行可靠性的研究报告、研究性试验等。f)新结构方式等。
