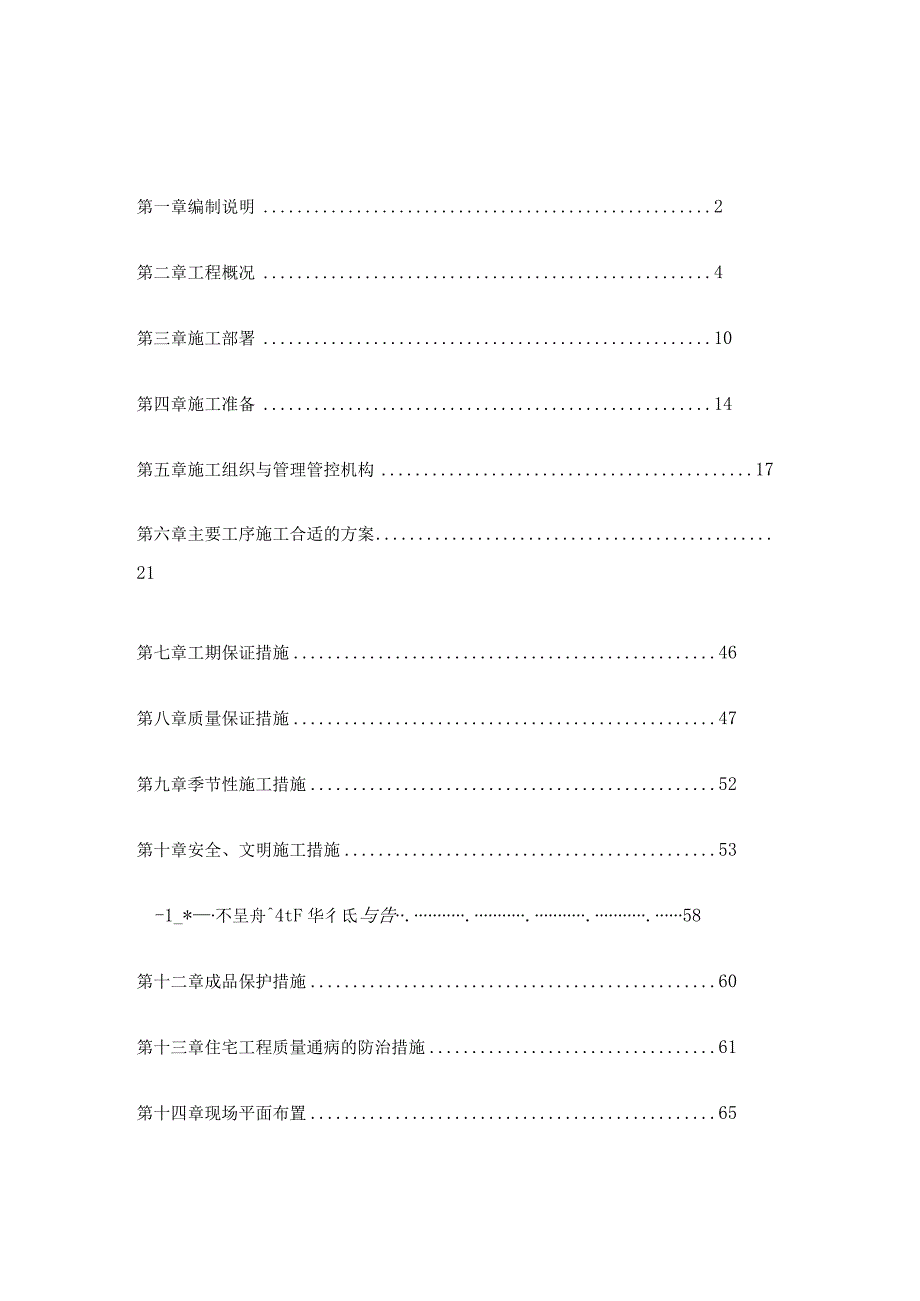

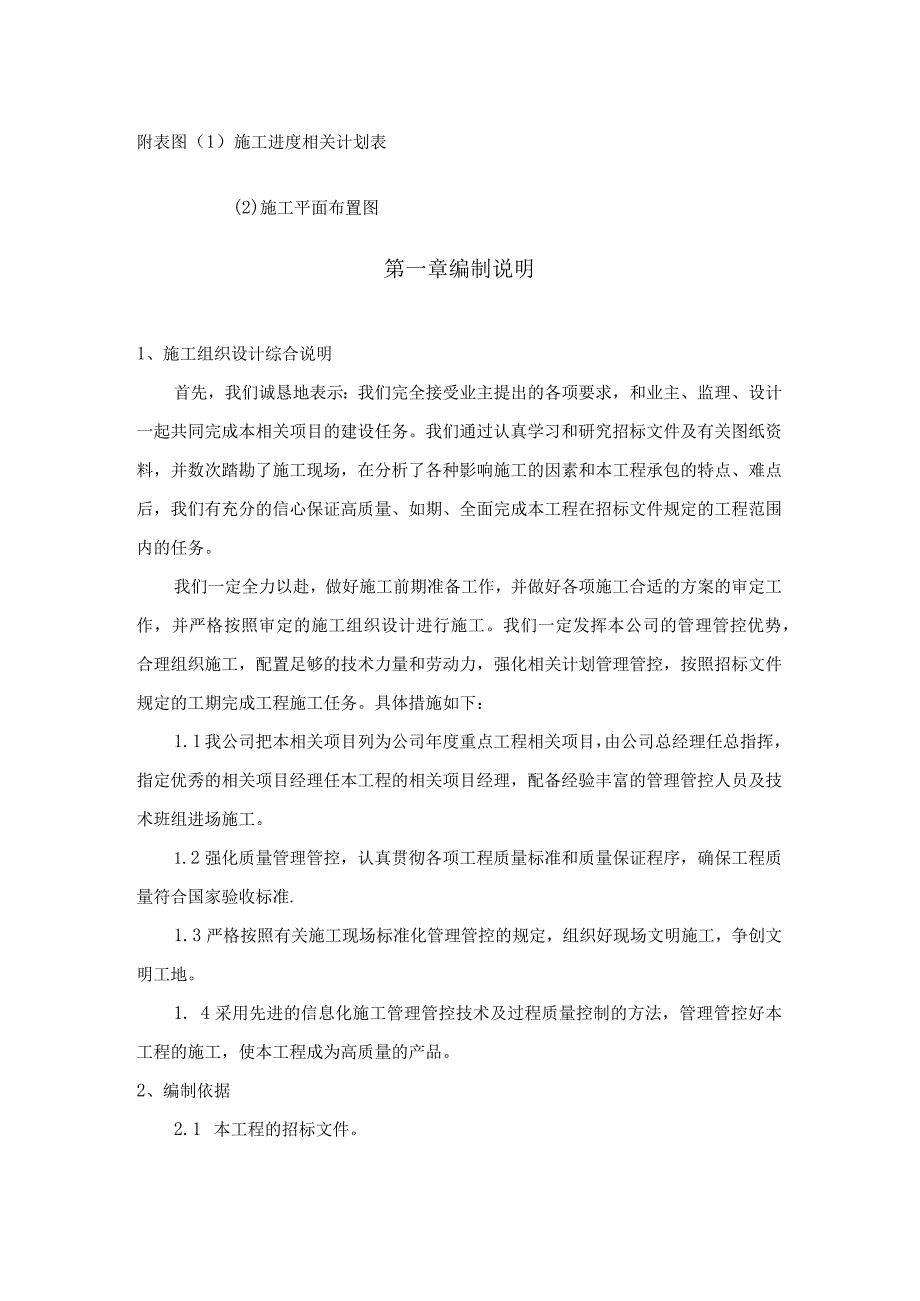

1、第一章编制说明2第二章工程概况4第三章施工部署10第四章施工准备14第五章施工组织与管理管控机构17第六章主要工序施工合适的方案21第七章工期保证措施46第八章质量保证措施47第九章季节性施工措施52第十章安全、文明施工措施53-1_*不呈舟4tF华彳氐与告.58第十二章成品保护措施60第十三章住宅工程质量通病的防治措施61第十四章现场平面布置65附表图（1）施工进度相关计划表(2)施工平面布置图第一章编制说明1、施工组织设计综合说明首先，我们诚恳地表示：我们完全接受业主提出的各项要求，和业主、监理、设计一起共同完成本相关项目的建设任务。我们通过认真学习和研究招标文件及有关图纸资料，并数次踏勘
2、了施工现场，在分析了各种影响施工的因素和本工程承包的特点、难点后，我们有充分的信心保证高质量、如期、全面完成本工程在招标文件规定的工程范围内的任务。我们一定全力以赴，做好施工前期准备工作，并做好各项施工合适的方案的审定工作，并严格按照审定的施工组织设计进行施工。我们一定发挥本公司的管理管控优势，合理组织施工，配置足够的技术力量和劳动力，强化相关计划管理管控，按照招标文件规定的工期完成工程施工任务。具体措施如下：1.1我公司把本相关项目列为公司年度重点工程相关项目，由公司总经理任总指挥，指定优秀的相关项目经理任本工程的相关项目经理，配备经验丰富的管理管控人员及技术班组进场施工。1.2强化质量管理

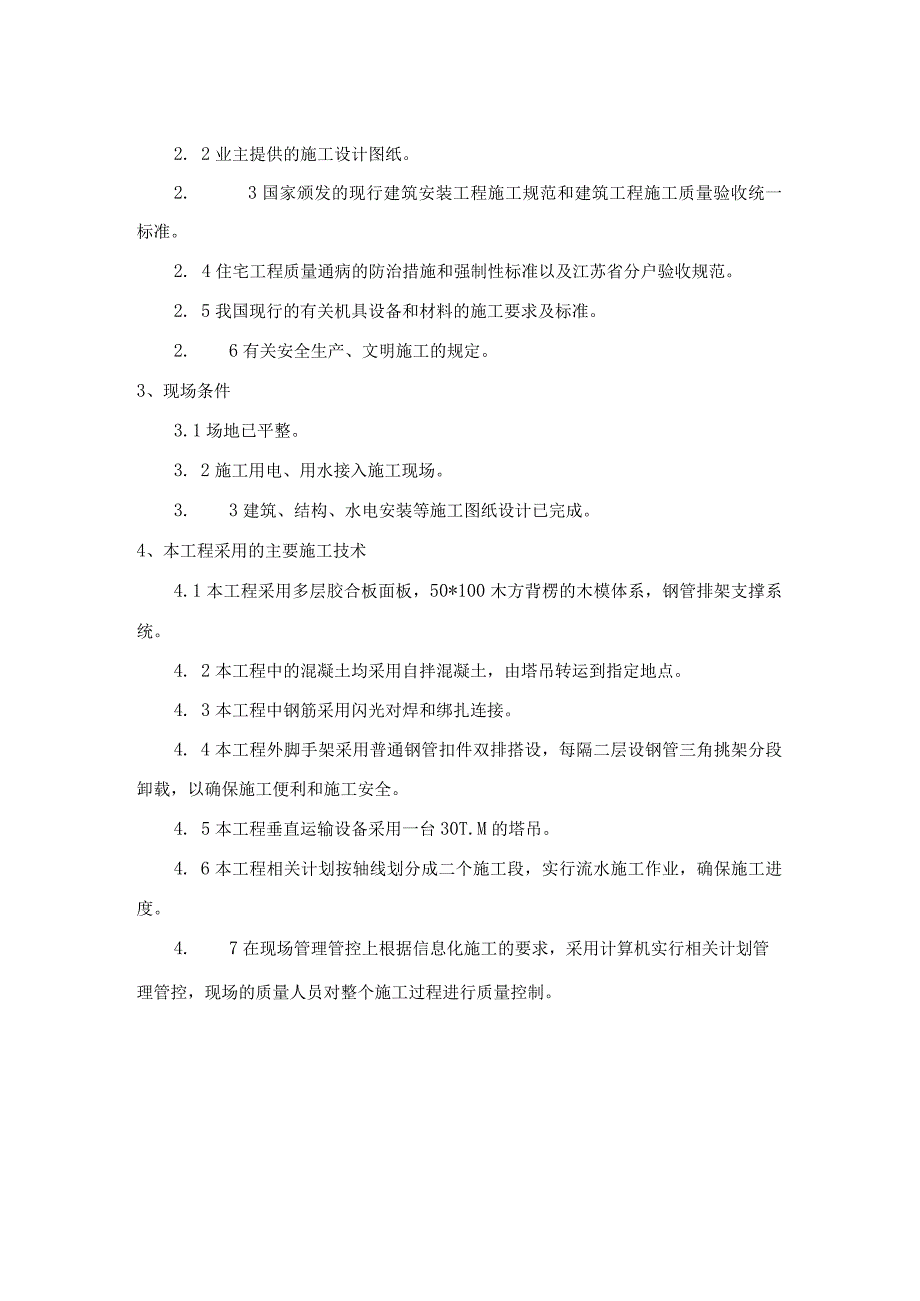

3、管控，认真贯彻各项工程质量标准和质量保证程序，确保工程质量符合国家验收标准.1.3严格按照有关施工现场标准化管理管控的规定，组织好现场文明施工，争创文明工地。1. 4采用先进的信息化施工管理管控技术及过程质量控制的方法，管理管控好本工程的施工，使本工程成为高质量的产品。2、编制依据2.1 本工程的招标文件。2. 2业主提供的施工设计图纸。2. 3国家颁发的现行建筑安装工程施工规范和建筑工程施工质量验收统一标准。2. 4住宅工程质量通病的防治措施和强制性标准以及江苏省分户验收规范。2. 5我国现行的有关机具设备和材料的施工要求及标准。2. 6有关安全生产、文明施工的规定。3、现场条件3.1场地已
4、平整。3. 2施工用电、用水接入施工现场。3. 3建筑、结构、水电安装等施工图纸设计已完成。4、本工程采用的主要施工技术4.1本工程采用多层胶合板面板，50*100木方背楞的木模体系，钢管排架支撑系统。4. 2本工程中的混凝土均采用自拌混凝土，由塔吊转运到指定地点。4. 3本工程中钢筋采用闪光对焊和绑扎连接。4. 4本工程外脚手架采用普通钢管扣件双排搭设，每隔二层设钢管三角挑架分段卸载，以确保施工便利和施工安全。4. 5本工程垂直运输设备采用一台30T.M的塔吊。4. 6本工程相关计划按轴线划分成二个施工段，实行流水施工作业，确保施工进度。4. 7在现场管理管控上根据信息化施工的要求，采用计算
5、机实行相关计划管理管控，现场的质量人员对整个施工过程进行质量控制。第二章工程概况2.1 工程总体概况工程名称：楚州盛世豪庭1-9#回迁楼工程地址：楚州区盛世豪庭小区内，具体位置详见总平面图。建设单位：淮安市智思房地产开发有限公司设计单位：淮安市现代建筑设计院有限公司建筑结构：砖混6层，地面1层车库层。建筑面积：m2.相关计划工期：天2. 2建筑概况1. 2.1按设计部颁布民用建筑工程设计分类,本工程设计结构安全等级为二级,该楼属多层住宅建筑,耐久年限为三级（50年），砌体施工质量控制等级为B级,地基基础设计等级为丙级,地面粗糙度为B类.2. 2.2本工程抗震设防烈度为6度,基本地震加速度为0.
6、05g,设计地震分组为第三组,建筑抗震设防类别为丙类.3. 2.3本工程耐火等级为二级,屋面防水等级为三级.4. 2.4本工程相对标高以黄海高9.055m为本工程室内士0000,依此推出其它标高.尺寸标注方法为标高以米为单位,其余尺寸均以亳米为单位.5. 2.5墙体材料：-2.25m以下墙体均为240厚粉煤灰砖,-2.25m以上墙体均为承重多孔砖.2.2.6工程做法:序号名称做法图集编号备注1墙体防潮层以该楼的混凝土地圈梁作为该楼墙体防潮层,无地圈梁（或其它梁）时，墙体防潮层详苏J01-2005-2/12地面水泥地面苏JO1-2005-2/2用于车库地面3楼面水泥楼面苏J01-2005-2/3
7、面层用户自理（除楼梯间楼面）水泥楼面苏J01-2005-2/3+A/3用于厨房.卫生间面层用户自理4踢脚台度水泥踢脚苏J01-2005-1/4150高与内墙粉面平5内墙面混合砂浆粉刷苏J01-2005-5/5白水泥批腻子,面层用户自理（除楼梯间.车库层）瓷砖墙面苏JOI-200579/5用于厨房、卫生间结合层，瓷砖面层用户自理水泥护角苏J01-2005-28/5与内墙粉面平6外墙面乳胶漆外墙保温墙面a.基层墙面.b.界面砂浆层厚2mm.c.R.E-II保温材料层（北墙30un厚,东.南.西墙25厚）.d.防裂砂浆抹面层厚8mm,涂料饰面层（增设外墙封底一道）面砖外墙保温墙面a.基层墙面.b.界
8、面砂浆层厚2un.c.R.E-II保温材料层（北墙30mm厚,东.南.西墙25厚）.d.锚固件.e.热镀锌电焊钢丝网.f.防裂砂浆抹面层厚8mm.g.胶粘剂.h.面砖饰面层（面砖质量不应大于20Kg11单块面砖不宜大于0.Olm27屋面卷材防水屋面苏J01-2005-15+A7,a.SBS弹性体改性沥青防水卷材.b.30un厚防裂砂浆抹面层.c.57mm厚R.E保温材料层.d.水泥珍珠岩找坡.e.20厚1:3水泥砂浆找平层平瓦屋面苏J01-2005-3/7平瓦改为水泥彩瓦8平顶平顶粉刷苏JOl-2005-2/8涂料不刷（除楼梯间及车库层）苏J01-2005-3/89油漆木门扶手苏JOl-200
9、5-3/9楼梯扶手同露明铁件苏J01-2005-23,24/910散水碎散水苏JOI-2005T/12600宽11其它落水斗,管苏J9503-1.3/47矩形中号，水管为D100PVC管楼梯扶手苏99SJ403-1/15楼梯栏杆长度500,高Iloo踏步做法苏99SJ403-16/65勒脚苏JO1-2005-1/4高600mm窗台做法苏J04J101-2/30水泥坡道苏JO1-2005-9/11晒衣架用户自购成品晒衣设施建筑外保温R.E复合保温材料技术规程参苏J/T16-2004（三）建筑外墙外保温粘贴饰面砖做法详见江苏省外墙外保温粘贴饰面砖做法技术要求（暂行）的通知本施工说明未详尽之处详见施
10、工图及有关施工规范执行2.2.5门窗:木门窗选用苏J73-2木门窗图集，塑钢门窗采用苏JoO2-2000塑钢门窗图集，门窗玻璃为5厚平板白玻，玻璃面积大于LSn?均采用5厚安全玻璃,东,西.北立面窗为410+4厚中空玻璃,所有对外窗均带纱窗纱窗导轨,纱窗用户自理.车库层、一层对外窗加设防盗栅，用户自理。门窗五金配件均需与门窗相配套，东.西.南增设PVC挡阳棚,户内门及门连窗,用户自理.门窗的抗风压性能和气密性不低于3级,水密性不低于2级.2.3结构概况：2.3.1地基基础：1 .地基处理及基础设计依据建设单位所提供的江苏省地质工程勘察院的工程地质勘探报告（2006575T）本工程采用管桩，桩基
11、说明详桩位图，基槽挖至-3.64m然后做ClO混凝土垫层最后做基础.2 .建筑场地土类别为HI类.3 .建筑物在施工和使用过程中应进行沉降观测,沉降点位置详施工图，建筑物沉降观测的具体要求按有关规范执行.3.2材料：1.混凝土强度等级:基础垫层CIO、基础C25、其余混凝土现浇构件C20。2 .钢筋：为HPB235级钢筋(Q235,fy=210Nmm2);为HRB335级钢筋(20MnSi,fy=300Nmm2).3 .型钢：3号钢4 .焊条:E43XX(用于HPB235钢筋)，E50XX(用于HRB335级钢筋)，5 .墙体：-2.250以下砖选用Mul5粉煤灰砖,砂浆为MlO水泥砂浆砌筑，
12、-2.25-8.37采用MuIOKPI型粘土多孔砖,MlO混合砂浆砌筑,8.37以上采用MuIOKPI型粘土多孔砖,M7.5混合砂浆砌筑.2.3.3钢筋混凝土结构1 .本工程混凝土结构的环境类别:上部为一类,基础为二(a)类.2 .纵向受力钢筋的混凝土保护层最小厚度(mm):环境类别板墙梁柱C20C25-C45C20C25-C45C20C25-C45*201530253030二a一203030基础、基础梁、板有垫层时40mm3 .纵向受拉钢筋的锚固长度(La)：混凝土等级C20C25HPB23531d27dHRB33539d33d4.施工须配合建施图的楼梯栏杆、钢梯、平顶、门窗安徽省等设置埋件
13、或预留孔洞及柱与墙身的拉接钢筋等，电施图的预埋管线、防雷装置，接地与柱内纵向钢筋按电施图要求焊接成整体，水施图中预埋管及预留洞不得事后开凿5.板内钢筋锚固、板内电线管补强筋、窗台板、阳台压顶纵筋锚固、窗台（窗顶）墙内附加筋详见苏G01-2003.2. 3.4抗震构造措施：1 .后砌隔墙当墙高24.Om,在墙高中部或门顶设置与柱连接的通长钢筋混凝土圈梁（做60厚纵向钢筋为36,分布筋为中6200）.2 .构造柱应在墙体完工后施工,必须先砌墙后浇柱.2. 3.5其他：1 .凡240墙均层层设置圈梁并交圈,遇其它梁时用其它梁代替.2 .过梁：a.窗上采用圈梁下挂,圈梁底部212取消另加214底筋,箍
14、筋加长,下挂宽度为洞口宽度+480.b.门上做过梁240*120内配212+214,中6200,长度为洞口宽度+480.3 .所有非框架柱及构造柱在柱上，下端各500mm范围内箍筋加密，间距为100mm.4 .现浇伴凡短向跨度大于4m,应按施工规范起拱.5 .厨房、厕所间在现浇板支座处上翻止水带以免渗水，详止水带大样图。6 .窗下口在底层和顶层设置通长现浇钢筋混凝土窗台梁，断面为240*120,配筋为410,中6200,在其它层设置通长现浇钢筋混凝土板带,板带厚度为60mm,配!筋为3中8.结构平面中现浇板短跨N3900板角增加附加筋,其直径同板面负筋,长度1.=1600.7 .厨房卫生间结构标高比同楼面结构标高底50mm.8 .坡屋面与墙体交接处均设置卧梁240*200,配筋为412,中6200.10屋面挑檐每隔12m设伸缩缝.11屋面砖砌女儿墙中应每隔2m设置构造柱,构造柱位置应尽可能与下层设置相一致,构造柱纵筋锚入女儿墙压顶圈梁之中.第三章施工部署9 1、施工部署3. 1.1施工原则按先地下后地上
