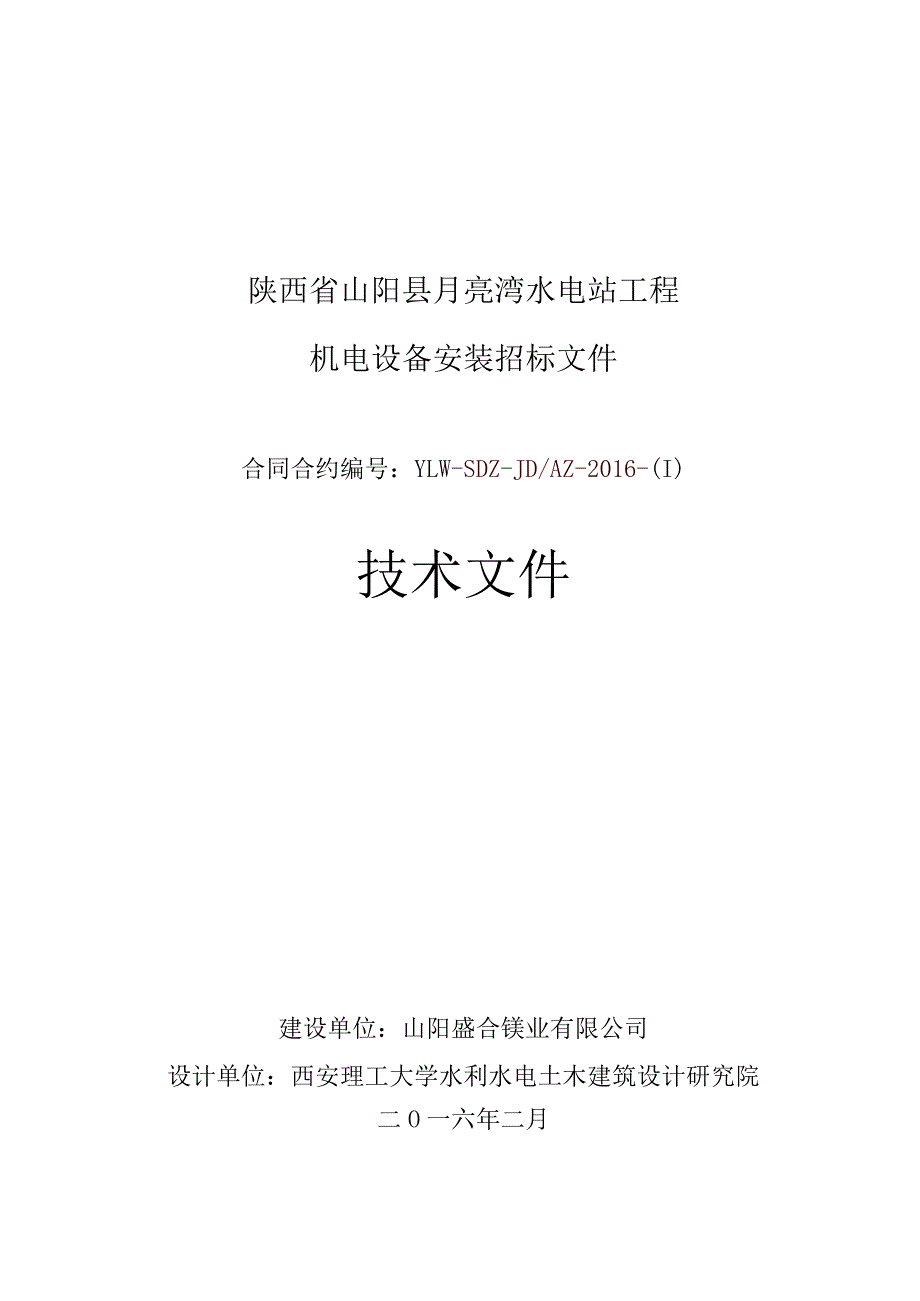

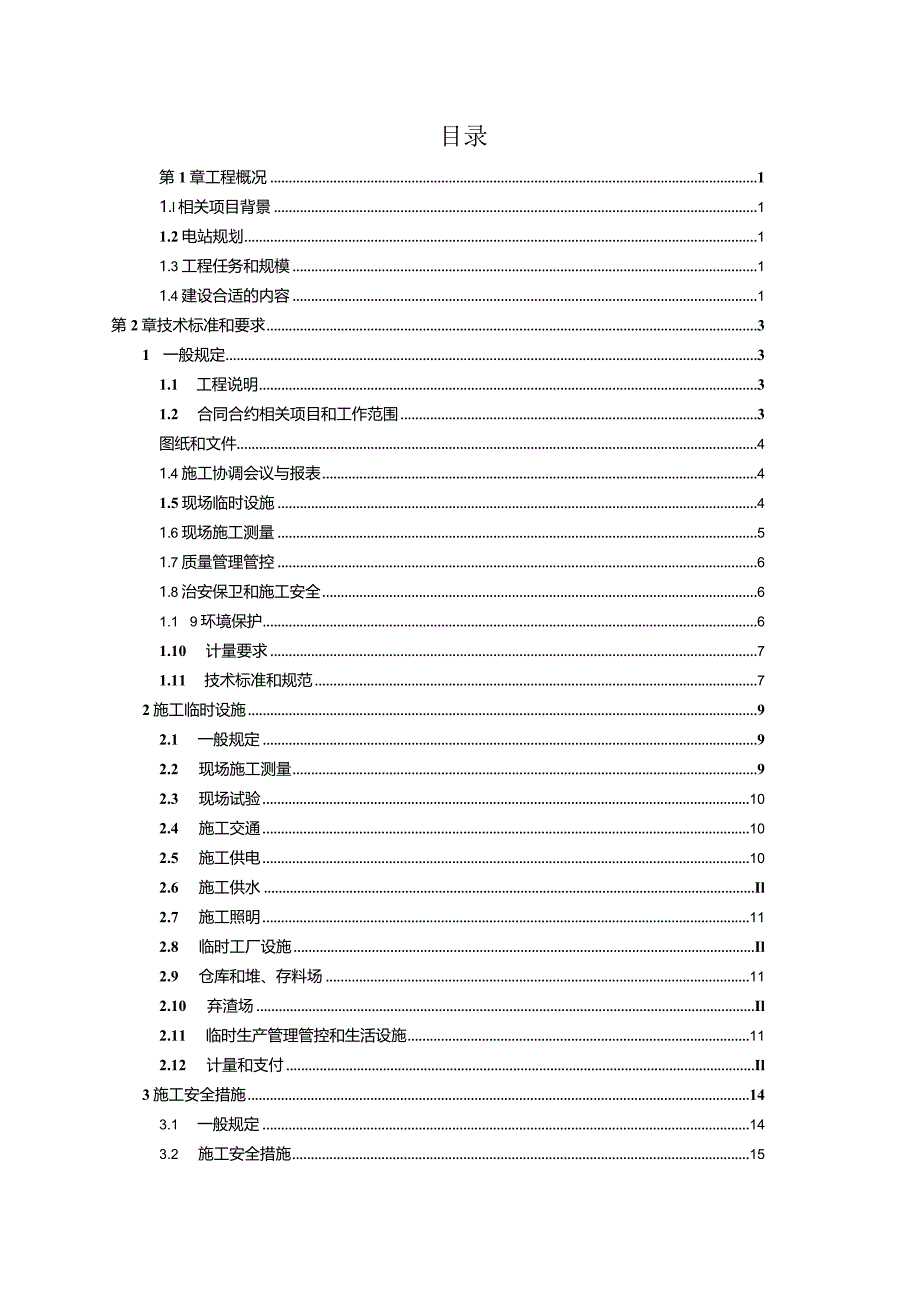

1、陕西省山阳县月亮湾水电站工程机电设备安装招标文件合同合约编号:YLW-SDZ-JD/AZ-2016-(I)技术文件建设单位:山阳盛合镁业有限公司设计单位:西安理工大学水利水电土木建筑设计研究院二O一六年二月目录第1章工程概况11.l相关项目背景11.2电站规划11.3工程任务和规模11.4建设合适的内容1第2章技术标准和要求31 一般规定31.1 工程说明31.2 合同合约相关项目和工作范围3图纸和文件41.4施工协调会议与报表41.5现场临时设施41.6现场施工测量51.7质量管理管控61.8治安保卫和施工安全61.1 9环境保护61.10 计量要求71.11 技术标准和规范72施工临时设施

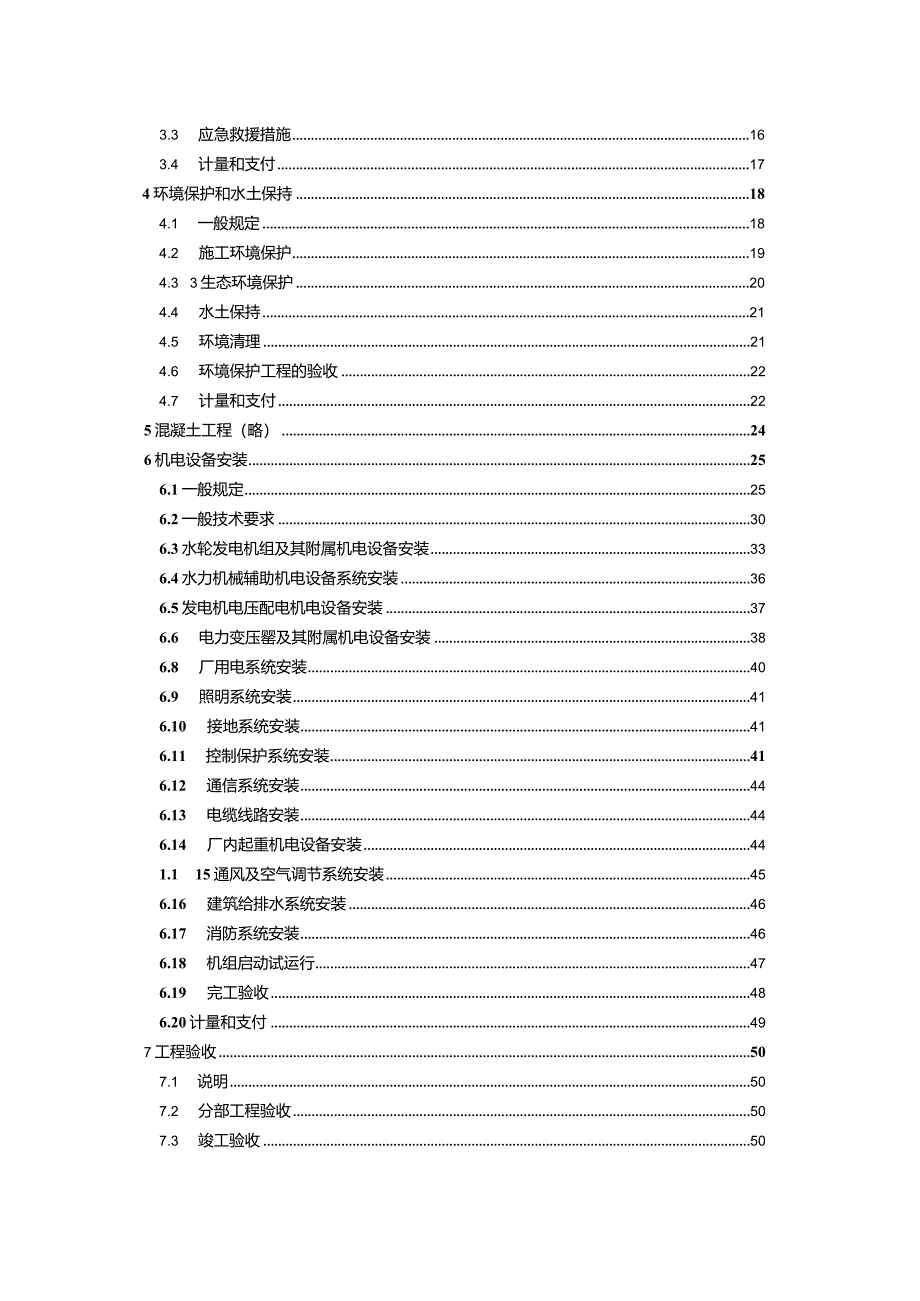

2、92.1 一般规定92.2 现场施工测量92.3 现场试验102.4 施工交通102.5 施工供电102.6 施工供水Il2.7 施工照明112.8 临时工厂设施Il2.9 仓库和堆、存料场112.10 弃渣场Il2.11 临时生产管理管控和生活设施112.12 计量和支付Il3施工安全措施143.1 一般规定143.2 施工安全措施153.3 应急救援措施163.4 计量和支付174环境保护和水土保持184.1 一般规定184.2 施工环境保护194.3 3生态环境保护204.4 水土保持214.5 环境清理214.6 环境保护工程的验收224.7 计量和支付225混凝土工程(略)246机电
3、设备安装256.1一般规定256.2一般技术要求306.3水轮发电机组及其附属机电设备安装336.4水力机械辅助机电设备系统安装366.5发电机电压配电机电设备安装376.6 电力变压罂及其附属机电设备安装386.8 厂用电系统安装406.9 照明系统安装416.10 接地系统安装416.11 控制保护系统安装416.12 通信系统安装446.13 电缆线路安装446.14 厂内起重机电设备安装441.1 15通风及空气调节系统安装456.16 建筑给排水系统安装466.17 消防系统安装466.18 机组启动试运行476.19 完工验收486.20计量和支付497工程验收507.1 说明50
4、7.2 分部工程验收507.3 竣工验收508机电设备检验518.1 出厂检验518.2 开箱检验518.3 3安装调试检验518.4 试运行检验518.5 售后服务519其它说明52第3章工期及质量要求5331工期要求538.6 工程质量53第4章工程量清单534.1清单说明5342工程量清单544.3报价表格式62第1章工程概况1.l相关项目背景月亮湾电站位于山阳县宽坪镇金钱河中游,上距山阳县城48km,下距宽坪镇9km,是金钱河干流山阳县段梯级开发的第三级水电站,该级电站由山阳盛合镁业有限公司开发建设。该电站符合陕西省人民政府批复的陕西省小水电开发利用规划(陕政办发2010131号),属
5、金钱河干流陕西境内自上而下规划12级梯级电站中第8级、山阳县境内第3级电站,规划电站名称为合河口电站。因其下游的宽坪一级电站枢纽正常蓄水位抬高,以及月亮洞自然风景区要求,经上级水行政主管部门同意,在可研阶段设计时对规划的合河口电站枢纽及厂区位置均作了移动,可研及初设更名为月亮湾电站。1.2 电站规划金钱河为汉江左岸一级支流,跨陕、鄂两省,发源于陕西省柞水县秦岭光头山,主河道以西北东南方向经柞水、山阳两县于山阳县漫川关镇小河口进入湖北哪西县,南流与白河县交界处的哪西县夹河镇汇合入汉江,全流域面积5650km2,河流全长261km,干流平均比降2.88%。,多年平均径流量27.52亿R,在陕西省境
6、内长198.4m,流域面积4695.8km2,多年平均径流量13.62亿11金钱河陕西省境内水能理论蕴藏量288.01Mw,技术可开发量装机容量56.52MWo金钱河流域水力资源开发,陕、鄂两省多年来一直在做积极的工作,1986年陕西省水利水电勘测设计研究院,在历次规划工作的基础上,编制了陕西省汉江主要支流水利水电规划报告,对金钱河上游段提出了五级开发合适的方案,即穆家庄、柴家庄、洞沟、猛柱山、薄岭,除薄岭为引水式径流电站外,其余均为有调节性的水库。下游段湖北省境内,1988年湖北省水利勘测设计院编制了湖北娜西县夹河下游湖北境内河段水电开发规划报告,对金钱河下游段提出了二级开发合适的方案,即哈
7、蟆嘴、陡岭子,最后实施为:玉皇滩(哈蟆嘴)、陡岭子,孙家滩三级开发合适的方案。根据上述规划,结合金钱河水电开发现状及干流沿线柞水、山阳两县水能开发调整规划及电网建设现状与规划等,最终规划为陕西省人民政府以陕政办发(2010)131号文批复的陕西省小水电开发利用规划,干流陕西境内自上而下共规划梯级电站12座,总装机容量56.52MW。金钱河干流山阳县境内小水电梯级规划为8级开发合适的方案,总装机51.86MW,多年平均发电量22859万kMh。1.3 工程任务和规模月亮湾电站的开发任务是按照电力部门要求发电,补充系统电力电量的不足,满足本地区不断增长的电力需求。经技术经济比较,装机容量为6600
8、kw,其相应多年平均发电量为2517.62万kwh,年利用小时为3815h.1.4建设合适的内容工程总体布置为“两坝一站”引水式电站,引水线路总长4.69km,主(金钱河)坝址位于金钱河中游段的夹石峡上游,主坝址处控制面积2368km2o上距杨地镇18km,距山阳县城48km,下距南宽坪镇20kmo付(马滩河)坝址位于马滩河与金钱河汇流口上游约2.5km处,有国道、省道、县道从附近通过,交通十分便利,厂址位于金钱河右岸,距安门口公路桥下游约LOkm处河流右岸港曲段凸岸,厂址以上流域面积3822km2工程采购合适的内容主要有月亮湾水电站机电设备、电气机电设备及机械机电设备等。按照工程布置和工期要
9、求,将月亮湾水电站工程机电设备划分为一个安装标项进行招标工作。本标段建设合适的内容包括厂房、变电站内所有水机、辅机、一次电器机电设备、二次电器机电设备等的安装调试和试运行工作。第2章技术标准和要求1一般规定1.1工程说明1)工程概况月亮湾电站位于山阳县宽坪镇金钱河中游,上距山阳县城48km,下距宽坪镇9km,是金钱河干流山阳县段梯级开发的第三级水电站,该级电站由山阳盛合镁业有限公司开发建设。电站开发方式为径流式,安装3套水轮发电机组,总装机容量56.52MW。本相关项目建设主要建设合适的内容为:新建枢纽、引水隧洞、跨河倒虹(箱涵)、压力前池、压力管道、发电厂房及附属建筑物、机电、电气机电设备采
10、购与安装、金属结构采购与安装、升压站等。2)水文气象金钱河全流域面积5650k在陕西省境内流域面积4695.8km2o金钱河在山阳县境内于户垣镇桃圆村入境,漫川镇以南的小河口出境,干流长79.1km,县境流域面积2369km2,干流平均比降2.88%。,天然落差228u月亮湾电站位于金钱河中游段的山阳县宽坪镇境内,金钱河主坝址以上控制流域面积2390km2,支流马滩河付坝址以上控制流域面积1420km2o工程区属亚热带气候特征,多年平均气温13.0,多年平均风速14ms,多年平均降雨量795.2mm,降雨年分配集中于79月,约占年降雨量的47%以上,13月份降雨量较少,约占年降雨量的4%o流域
11、的洪水由暴雨形成,流域内的洪水成因主要由气旋雨,峰面雨系统的暴雨形成,台风雨系统波及到腰坪坝址以上流域的机率甚小。由于受秦岭的影响,水汽入流受阻,流域中上处于陕南半干旱区,暴雨衰减较快,较少长历时暴雨,且面分布不均匀,洪水陡涨陡落。洪水主要发生在每年410月,多数集中在79月,在多年系列中占50%,9月份次之,6、10月也有少数洪水发生。由于暴雨集中,持续时间较短,常形成较大洪水。1.2合同合约相关项目和工作范围(1)本合同合约承包人承包的工程相关项目为月亮湾水电站工程,主要有新建枢纽、引水隧洞、跨河倒虹(箱涵)、压力前池、压力管道、发电厂房及附属建筑物、机电、电气机电设备采购与安装、金属结构
12、采购与安装、升压站等。(2)临时工程包括为完成主体工程而进行的施工导流、交通、排水、供电、通讯等,以及为完成以上工作合适的内容所需的其他辅助工程。(3)承包人有配合其他承包人在相邻标段衔接时施工的责任。(4)施工临时用地的征迁、场地清理以及完工后环境恢复或复耕等。1.2.1本合同合约承包的工程相关项目和工作合适的内容按照工程布置和技术要求,将山阳县月亮湾水电站工程机电设备安装划分为一个标项。建设合适的内容包括厂房、变电站内所有水机、辅机、一次电器机电设备、二次电器机电设备等的安装调试和试运行工作。1.2.2发包人承担的施工准备工作相关项目和工作合适的内容本工程发包人应做好工程施工场地的征迁工作
13、,以保证承包人能顺利进场。1.3图纸和文件1.3.1发包人提供的施工图纸和文件发包人应根据施工需要在开工前7天内,通过监理机构陆续免费提供给承包人2套正式施工图纸和文件。1.3.2承包人提交的施工图纸和文件1.3.2.1如专用合同合约条约条款中有约定,承包人应在开工前7天内免费提交2套为施工所必需的图纸和文件,经监理机构批准后执行。1.3.2.2承包人应在签订合同合约后7天内,提供由相关项目经理签署的施工组织设计和施工进度相关计划,主要合适的内容有:工程施工总进度横道图、工程施工总布置图及说明、施工程序、施工方法与措施、施工质量保证体系、施工质量目标与质量控制措施、测量成果、有关试验成果报告及
14、用于本合同合约的机电设备(开挖、运输、平土、碾压、砂浆与碎搅拌、钢结构及钢筋加工等机械和检测试验仪器等)、劳动力相关计划及安全文明管理管控措施。3.2.3全部工程完工后承包人应提供5套竣工图和完工验收资料。1.3.3图纸和文件的审核和审批发包人提供的图纸和文件,须经监理机构审核签章后承包人方能按图施工。承包人提交的图纸和文件,监理机构应在签收后7天内作出审批并退还承包人,逾期不批复,则应视为已经监理机构批准,承包人将按图施工。其审批意见包括:”同意按此执行、“按修改意见执行”、“修改后重新报批”或“不批准”。对于退还签有“按修改意见执行”或“修改后重新报批”的图纸和文件,承包人应在签收后5天内
15、进行修改,并重新报送监理机构审批。凡本合同合约规定须经监理机构批准的图纸和文件,必须由承包人的相关项目经理签署。1.4施工协调会议与报表1.4.1 监理机构应在每周或每月定期召开周、月协调会议或专题会议,检查承包人的合同合约进度相关计划执行情况和工程质量情况,协调解决工程施工中的问题。承包人应在每周或每月按规定的格式提交周、月进度报告,其主要合适的内容有:上周(或月)前施工进度相关计划要求和实际完成的累计工程量统计;本周(月)实际完成的工程量统计及工程形象进度:影响施工进度相关计划的因素和采取的改进措施;工程质量情况(含质量事故和质量缺陷记录及处理情况)等。1.5现场临时设施1. 5.1施工场地本合同合约招标文件中所附的“施工总平面布置图”表明了由发包人征用并供承包人使用的主要施工场地。承包人应在此范围内负责全部临时工程设施的建造、管理管控和维修,超出部分由承包人自行处理。1.5. 2场内施工道路承包人负责修建、维护和
