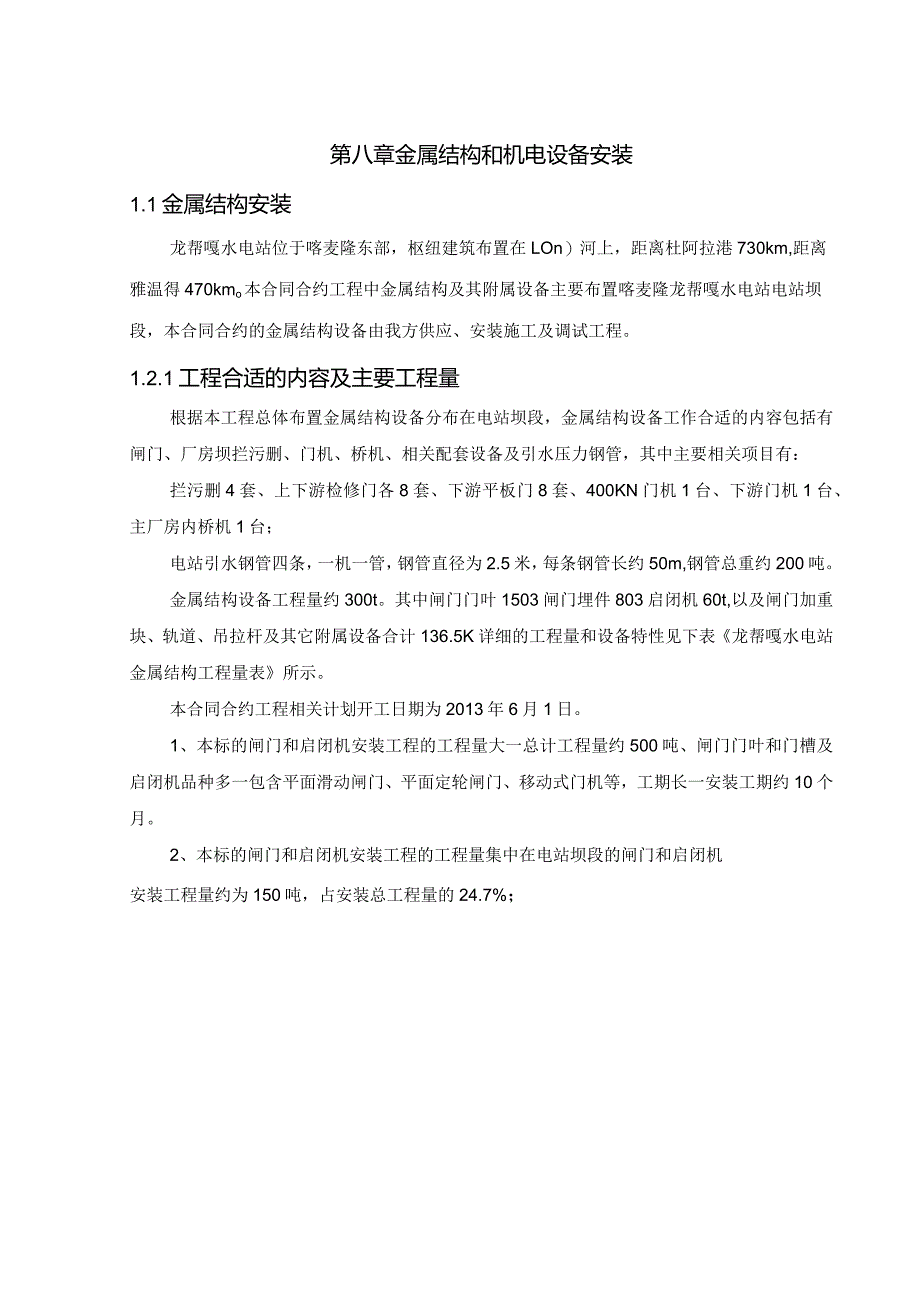

1、第八章金属结构和机电设备安装1.1金属结构安装龙帮嘎水电站位于喀麦隆东部，枢纽建筑布置在LOn）河上，距离杜阿拉港730km,距离雅温得470kmo本合同合约工程中金属结构及其附属设备主要布置喀麦隆龙帮嘎水电站电站坝段，本合同合约的金属结构设备由我方供应、安装施工及调试工程。1.2.1工程合适的内容及主要工程量根据本工程总体布置金属结构设备分布在电站坝段，金属结构设备工作合适的内容包括有闸门、厂房坝拦污删、门机、桥机、相关配套设备及引水压力钢管，其中主要相关项目有：拦污删4套、上下游检修门各8套、下游平板门8套、400KN门机1台、下游门机1台、主厂房内桥机1台；电站引水钢管四条，一机一管，钢
2、管直径为2.5米，每条钢管长约50m,钢管总重约200吨。金属结构设备工程量约300t。其中闸门门叶1503闸门埋件803启闭机60t,以及闸门加重块、轨道、吊拉杆及其它附属设备合计136.5K详细的工程量和设备特性见下表龙帮嘎水电站金属结构工程量表所示。本合同合约工程相关计划开工日期为2013年6月1日。1、本标的闸门和启闭机安装工程的工程量大一总计工程量约500吨、闸门门叶和门槽及启闭机品种多一包含平面滑动闸门、平面定轮闸门、移动式门机等，工期长一安装工期约10个月。2、本标的闸门和启闭机安装工程的工程量集中在电站坝段的闸门和启闭机安装工程量约为150吨，占安装总工程量的24.7%；塔乌萨
3、水电站工程金属结构工程量表闸门拦污栅埋件启闭机备注坝段名称闸门特性和尺寸孔数量闸门拦污栅（t）门槽埋件（t）型式及容量（kN）台数（台）重量孔口尺寸（宽X高）m设计水头支承型式和操作条件数量（扇）单重总重加重数T.：（套）单重总重单重总重轨道重电站系统电站进口拦污栅5X9-4固定式拦污栅51015.41542400kN,扬程20m117k11vKn18080电站进水口清污机容量3.5吨11515进水口检修闸门5X6.5-14平面叠梁滑动闸门静水启闭106241441012.51252400kN,扬程20m18080共用进水口事故闸门5X3.75-21.3平面定轮闸门动水启闭1061580101
4、0770600kN液压启闭机61590厂房尾水检修闸门5X4.2-12.9平面叠梁滑动闸门静水启闭1061272105502300kN,扬程20m尾水门机1606020尾水小计1920719736=-338 -中国水利水电建设集团公司SIKXYKRO3、本标的闸门和启闭机安装工程的运输和吊装工作繁重，工作量约3003最大最重件估计达20to本合同合约闸门及启闭机安装范围及合适的内容为：负责本合同合约的闸门、启闭机的全部制作、运输和安装相关项目；工作合适的内容包括参加这些设备相关项目制造、运输、安装调试验收等工作，参加在合同合约规定的交货地点负责接收发包人提供的设备，并由发包人和承包人根据设备清
5、单共同进行检查、清点后办理正式移交手续，负责卸货、保管和贮存，并负责交货地点至工地现场的运输工作负责开箱检查验收及交接后的运输、卸车、保管、组装、安装、涂装（闸门）、清场、调试、试验、试运行、维修、保护和检测直至经试运行合格后移交给发包人所需的各项工作，以及为完成安装、试验、试运转所必须的各种临时设施的制作、安装和临时电源提供；并负责由承包人采购的材料的订货、催货和出厂检验。1.2.2闸门和启闭机安装施工的依据（1）龙帮嘎水电站厂房标招标文件；（2）起重设备安装工程施工及验收规范GB5027898；（3）电气装置安装工程起重机电气装置施工及验收规范GB50256-96；（4）钢熔化焊接接头射线
6、照相和质量分级GB3323-87；（5）钢焊缝手工超声波探伤方法和探伤结果分析GB1945-89；（6）钢结构高强度螺栓连接的设计、施工及验收规程JGJ8291；（7）涂装前钢材表面锈蚀等级和除绣等级GB8923-88；（8）电气装置安装工程电气设备交接试验标准GB50150-91；（9）电气装置安装工程施工及验收规范GBJ232-82；（IO）工业金属管道工程施工及验收规范GB50235-97；（11）现场设备、工业管道焊接工程施工及验收规范GB50236-98；（12）水利水电工程钢闸门制造安装及验收规范DL/T5018-94；（13）水利水电工程启闭机制造安装及验收规范DLT501994
7、;（14）水工金属结构焊接通用技术条件SL36-92；（15）水工金属结构防腐蚀规范SL105-95；（16）涂装通用技术条件SDZ014-85；（17）固定卷扬式启闭机通用技术条件SD315-89；（18）各专项施工技术涉及的其它标准和规程规范。以上规程规范均将采用最新版本。1.2.3闸门和启闭机安装工程施工合适的方案要点根据合同合约文件的要求和本工程的特点，为了以优良的工程质量和顺利的工程进度完成本工程的施工，本合同合约范围内的闸门和启闭机安装工程施工合适的方案要点如下：1、协调好各工作面之间、各工序之间、供货与验收之间、土建与安装之间的关系确保施工顺利进行；2、做好合同合约设备的出厂验收
8、工作，从合同合约质量责任的第一道工作做起，抓好整个安装施工的质量管理管控，确保优良的工程质量；3、顺利进行本工程的技术重点工作是要做好合同合约设备的现场运输、吊装和安装的技术工作及管理管控工作和设备调试、试运转和试验工作；4、由于I（X）O吨左右的闸门和启闭机设备安装施工的施工期集中在约十个月的时间里，为了缩短工期并提高效率使安装施工尽量集中进行，从工期上安排合理；5、在安装施工期间，闸门和启闭机设备的工地现场运输和吊装将主要使用土建施工的两台门机，安排一辆15吨的载重汽车、一辆8吨、一辆25吨的起重机进行施工;6、在具备了进口门机和尾水门机安装施工条件的时候，将首先安装进口门机和尾水门机，使
9、其尽快具备吊装运行能力，使其在闸门门叶安装施工时能辅助安装施工；7、为了保证闸门和启闭机的安装质量，在安装施工中，我们将用放线的方法安装施工、用全站仪测量检查校核的方法控制和保证闸门安装的形位误差；8、设置一闸门启闭机及钢管堆放场地，约3000平方米，布置一台25吨和16吨的汽车吊进行设备及钢管的临时吊装。1.2.4金属结构工程的设备运输和吊装合适的方案根据招标合同合约文件，估算闸门及启闭机安装工程设备运输的主要数据如下：本工程闸门及启闭机安装工程设备总工程量约为1000吨。本合同合约工程最大最重的运输件为船闸人字闸门门叶和进水口双小车门机以及闸室活动桥：场内运输路线为：工地设备仓库一内线公路
10、一土建施工门机吊装卸车点一土建施工门机吊运到安装施工点。闸门及启闭机设备的工地现场运输、吊装和拼装场地的预组装将安排一辆50吨的平板拖车、一辆16吨的载重汽车、一辆8吨和一辆25吨的起重机进行施工。在安装施工现场，在安装施工初期，将主要使用土建施工的，坝前的一台门机吊运闸门及启闭机到安装工作面；在工程己具备安装电站进口门机、闸室上下游门机、电站尾水门机和溢流坝上下游检修门机的时候，将尽快安装，使其尽早具备吊装运行能力，使其在闸门安装施工时能辅助安装施工。运输、吊装应注意的事项：1、根据闸门和启闭机部件不同位置的运输、吊装条件及闸门和启闭机部件重量、尺寸等实际情况制定详细的运输、吊装合适的方案。
11、2、闸门和启闭机部件运输、吊装前，将作好技术交底，使每个施工人员都心中有数。3、闸门和启闭机部件运输前应按安装工期要求，规划运输时间及路线并报当地交通管理管控部门审批，办取通行手续。4、设备运输前，根据闸门和启闭机部件的最大重量、外形尺寸，对所通过的道路将事先考察，对不适应的道路作好临时维护、加固处理。为了闸门和启闭机部件的安全运输，在闸门和启闭机部件运输线路上的公路、桥梁和隧洞必须用黄色油漆标出道路中心线位置，沿公路和隧洞慢速行驶至卸车吊装工作面。5、闸门和启闭机部件装卸车时，将注意用枕木或木板垫平、垫牢。在载重汽车上根据闸门和启闭机部件尺寸设置相应的运输胎膜。胎膜与闸门和启闭机部件接触部位
12、加橡胶垫块。另外，钢丝绳捆绑和吊运闸门和启闭机部件时，应在钢丝绳和闸门和启闭机部件间加设软垫。同时，闸门和启闭机部件的重心一定要装在运输平板车的中心，并捆绑牢固，在闸门和启闭机部件的最大尺寸处加警示标志。6、运输平板车必须限速行驶，应有引路车开道，遇到转弯处时必须减速绕大弯行驶。7、吊装的所有工器具、设备都必须有足够的安全倍数，施工时起重工具要随时检查，发现不安全因素将及时处理。8、闸门和启闭机部件吊装时，必须系好晃绳，以防四处碰壁。9、所有参加起吊、运输的工作人员，必须严守起重操作规程，指挥信号要明确。1.2.5闸门及启闭机安装工程的设备安装方法在安装施工中，我们将用放线的方法安装施工、用全
13、站仪测量检查校核的方法控制和保证闸门安装的形位误差。在安装施工中对施工技术要求将严格按照合同合约条约条款规定的“合同合约文件的优先顺序”执行。闸门和启闭机设备的预组装将在设置在设备仓库中的金属结构拼装厂内，由50吨起重机配合进行。在电站坝段混凝土中的某一块，浇到EL660左右的时候即开安装这个高程以下的电站厂房进水口和尾水闸门，与土建施工交叉施工。在安装施工现场，在安装施工前期，闸门和启闭机埋件的安装将主要使用土建施工的、坝前的门机吊运闸门及启闭机部件到安装工作面，在施工现场安排一辆8吨的汽车起重机辅助安装施工。闸门门叶和启闭机的安装将主要使用25吨的汽车起重机、200吨的履带式起重机，电站进
14、口门机和电站尾水门机吊装。当工程已具备安装电站进口门机和电站尾水门机的时候，将尽快安装，使其尽早具备吊装运行能力，使其在闸门门叶安装施工时能辅助安装施工。由于同类闸门和启闭机的安装程序的共同性，本工程的闸门和启闭机的安装程序仅列出了各种类型的我集团公司在闸门和启闭机安装施工中经常使用的安装程序。平面闸门的门叶组装和检查将在工地设备仓库中的金属结构拼装厂内进行。对于分块出厂的闸门门叶的安装将分节吊入闸门门槽中进行安装。平面闸门埋件安装程序见图4所示。平面闸门门叶安装程序见图6所示。进水口栏污栅清污机安装程序见图12所示。桥机安装程序图见图13所示：图4平面闸门埋件安装程序图图5门叶组装程序图（八）分节吊入，节间螺接（或轴接）（B）分节吊入，节间焊接图6平板闸门安装程序图图12清污机安装程序图图13桥机安装程序框图本工程的各项闸门和启闭机设备中，没有特大型的和技术复杂的有特殊技术要求的设备我方将按照常规的施工程序和施工方法进行施工。下面以电站进水口门机、厂房桥机作一简要说明：1、电站进水口门机的安装方法：电站进
