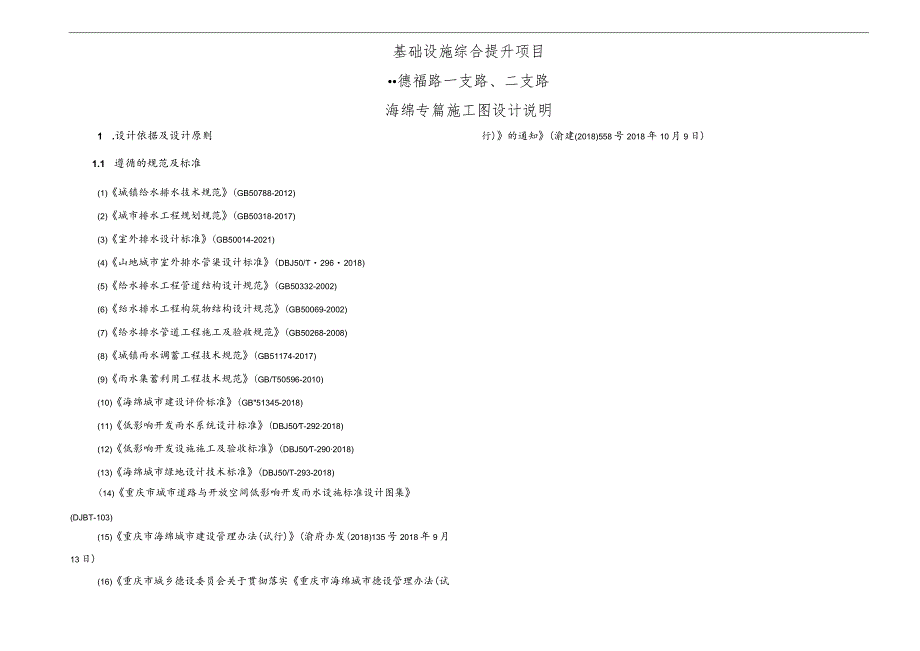

1、基础设施综合提升项目德福路一支路、二支路海绵专篇施工图设计说明1 .设计依据及设计原则1.1 遵循的规范及标准(1)城镇给水排水技术规范(GB50788-2012)(2)城市排水工程规划规范(GB50318-2017)(3)室外排水设计标准(GB50014-2021)(4)山地城市室外排水管渠设计标准(DBJ50/T2962018)(5)给水排水工程管道结构设计规范(GB50332-2002)(6)绐水排水工程构筑物结构设计规范(GB50069-2002)(7)给水排水管道工程施工及验收规范(GB50268-2008)(8)城镇雨水调蓄工程技术规范(GB51174-2017)(9)雨水集蓄利用
2、工程技术规范(GB/T50596-2010)(10)海绵城市建设评价标准(GB51345-2018)(11)低影响开发雨水系统设计标准(DBJ50T-2922018)(12)低影响开发设施施工及验收标准(DBJ50T-2902018)(13)海绵城市绿地设计技术标准(DBJ50/T-293-2018)(14)重庆市城市道路与开放空间低影响开发雨水设施标准设计图集(DJBT-103)(15)重庆市海绵城市建设管理办法(试行)(渝府办发(2018)135号2018年9月13日)(16)重庆市城乡德设委员会关于贯彻落实重庆市海绵城市德设管理办法(试行)的通知(渝建(2018)558号2018年10月

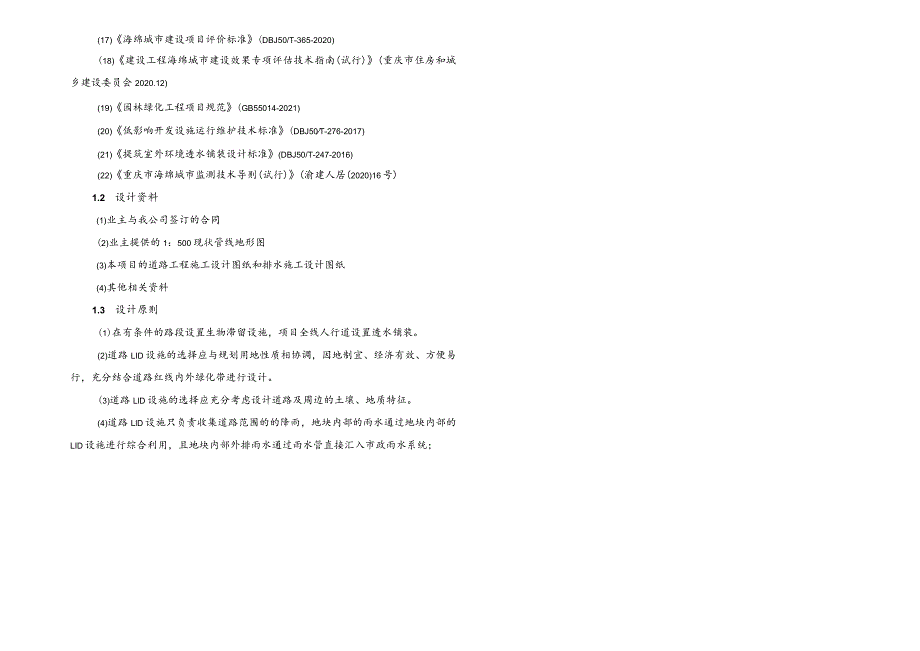

3、9日)(17)海绵城市建设项目评价标准(DBJ50/T-365-2020)(18)建设工程海绵城市建设效果专项评估技术指南(试行)(重庆市住房和城乡建设委员会2020.12)(19)园林绿化工程项目规范(GB55014-2021)(20)低影响开发设施运行维护技术标准(DBJ50T-276-2017)(21)提筑室外环境透水铺装设计标准(DBJ50/T-247-2016)(22)重庆市海绵城市监测技术导则(试行)(渝建人居(2020)16号)1.2 设计资料(1)业主与我公司签订的合同(2)业主提供的1：500现状管线地形图(3)本项目的道路工程施工设计图纸和排水施工设计图纸(4)其他相关资料

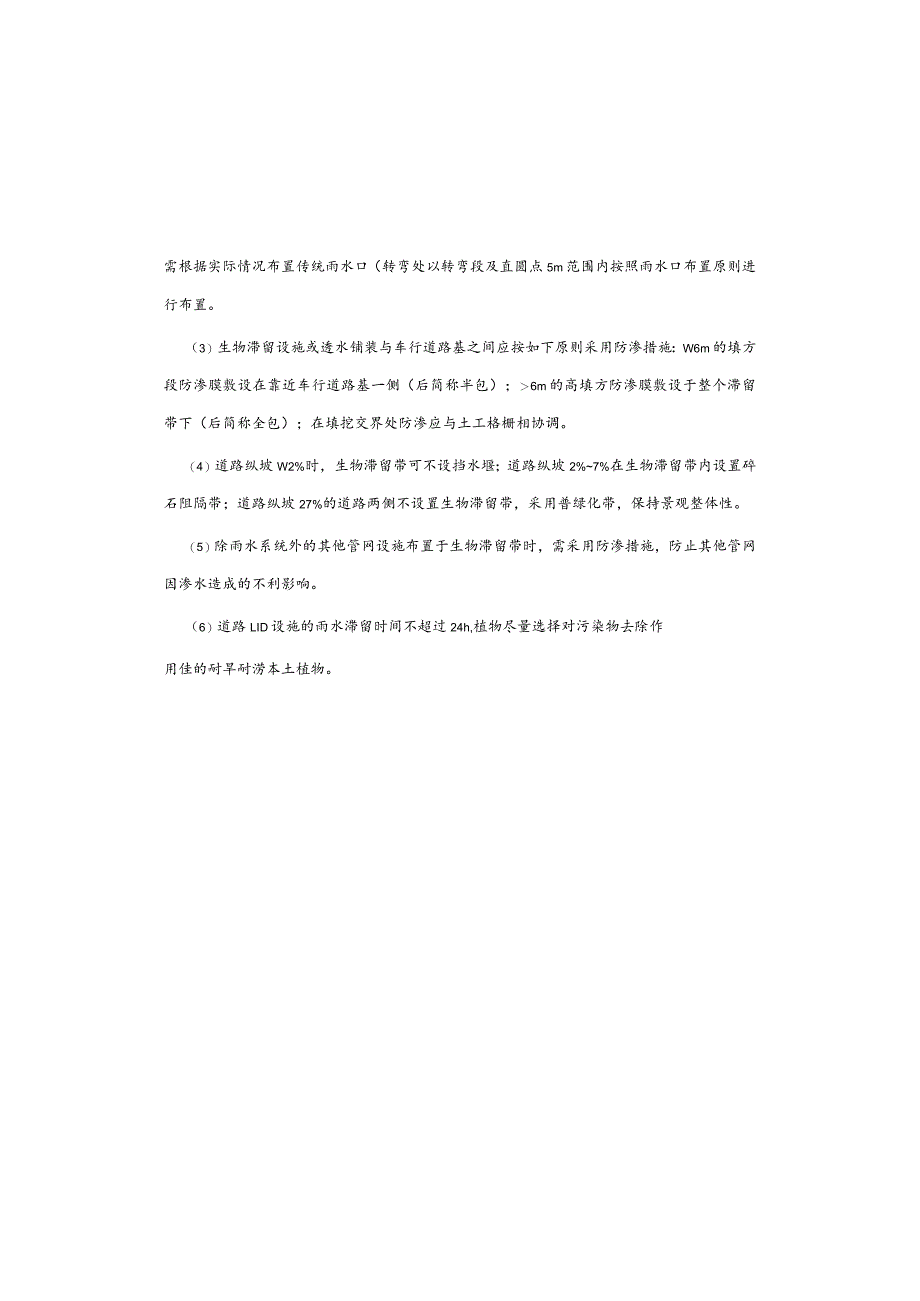

4、1.3 设计原则(1)在有条件的路段设置生物滞留设施，项目全线人行道设置透水铺装。(2)道路LID设施的选择应与规划用地性质相协调，因地制宜、经济有效、方便易行，充分结合道路红线内外绿化带进行设计。(3)道路LlD设施的选择应充分考虑设计道路及周边的土壤、地质特征。(4)道路LlD设施只负责收集道路范围的的降雨，地块内部的雨水通过地块内部的LID设施进行综合利用，且地块内部外排雨水通过雨水管直接汇入市政雨水系统；需根据实际情况布置传统雨水口（转弯处以转弯段及直圆点5m范围内按照雨水口布置原则进行布置。（3）生物滞留设施或透水铺装与车行道路基之间应按如下原则采用防渗措施：W6m的填方段防渗膜敷设
5、在靠近车行道路基一侧（后简称半包）；6m的高填方防渗膜敷设于整个滞留带下（后简称全包）；在填挖交界处防渗应与土工格栅相协调。（4）道路纵坡W2%时，生物滞留带可不设挡水堰；道路纵坡2%7%在生物滞留带内设置碎石阻隔带；道路纵坡27%的道路两侧不设置生物滞留带，采用普绿化带，保持景观整体性。（5）除雨水系统外的其他管网设施布置于生物滞留带时，需采用防渗措施，防止其他管网因渗水造成的不利影响。（6）道路LID设施的雨水滞留时间不超过24h,植物尽量选择对污染物去除作用佳的耐旱耐涝本土植物。(5)有泄流通道功能的道路应满足洪涝水的顺坡排放至下游泄流通道，且道路不应存在可能产生内涝特征的低洼点，若非工
6、程措施因地势受限，则应保证有雨水塘等雨水调蓄设施。(6)道路LlD设施的雨水滞留时间不超过24小时，植物尽量选择对污染物去除作用佳的耐旱耐涝本土植物。1.4 对规范强制性条文的执行情况本次设计海绵城市未违反规范强制性条文，满足国家及地方的规范规定要求。2 .项目概况2.1 项目基本情况一支路起点与在建德福路相交，终点为现状场平范围。道路等级为城市支路，设计速度30kmh,标准路幅宽度为28m,双向四车道，设计全长约为377.782m。二支路起点与在德德福路相交，终点为现状场平范围。道路等级为城市支路，设计速度30kmh,标准路幅宽度为18m,双向两车道，设计全长约为359.149m。2.2 设
7、计范围本次施工图设计为德福路一支路、二支路低影响开发设计，包括生物滞留沟、人行道透水铺装。2.3 项目设计思路(1)生物滞留带在斑马线处设置人行开口供行人通行，公交停车港处不布置生物滞留带。(2)采用雨水豁口将道路雨水引入生物滞留带，公交停车港及道路交叉口处仍一支路序号下垫面类型面积(m2)雨量径流系数综合径流系数RV径流控制率(%)粽合径流控制率(%)1沥青路面62970.850.88036.762常规人行道35440.8503绿化3200.1585.00在传统开发模式下，设计道路径流系数为0.88,原道路控制率约为12%。无法满足海绵城市德设目标年有效径流总量控制率275%的要求。3.3
8、场地海绵设施选择本对于有绿化带的路段通过设置为生物滞留带对车行道实现径流控制；人行道采用透水铺装，树池采用简易型生态树池。透水铺装的具体做法参照道路专业设计图纸，树池做法参照景观专业设计图纸。本项目生物滞留带宽度为2.0m。3.4 场地径流路径说明人行道采用透水铺装，地表径流通过透水铺装的渗透和孔隙滞蓄实现径流控制，超过透水铺装控制能力的雨水就近进入雨水系统；受生物滞留带控制的车行道，地表径流优先通过沉砂井沉淀过滤后引入生物滞留带，经生物滞留带的植物和填料的吸附、过滤、渗透和缓排后再排入雨水系统，超过生物滞留带控制能力的雨水通过溢流雨水井直接进入市政雨水系统。未受控制的车行道，地表径流通过传统
9、雨水口直接进入雨水系统。3.5 绵城市控制目标及设施选择3.1 设计海绵指标根据海绵城市建设技术指南一低影响开发雨水系统构建及江津海绵城市专项规划，德福路一支路、二支路的强制性控制指标为年径流总量控制率275%,对应设计降雨量为19.1mm年径流污染控制率250.00%。3.2 需求分析本项目在传统开发模式下的效果分析详见下表。二支路序号下垫面类型面积(m2)雨量径流系数粽合径流系数RV径流控制率(%)综合径流控制率(%)1沥青路面29180.850.86O29.762常规人行道29710.85O3绿化3400.1585.00在传统开发模式下，设计道路径流系数为086,原道路控制率约为14%。
10、无法满足海绵城市建设目标年有效径流总量控制率275%的要求。表4”不同下垫面雨量径流系数汇水面种类雨量径流系数（P备注硬屋面、未铺石子的平屋面、沥青屋面0.80-0.90铺石子的平屋面0.60-0.70绿化屋面（绿色屋顶，基质层厚度3OOmm）0.30-0.40混凝土或沥青路面及广场0.80-0.90大块石等铺砌路面及广场0.50-0.60沥青表面处理的碎石路面及广场0.45-0.55干砌砖、石或碎石路面及广场0.40非铺砌的土路面0.30绿地0.10-0.20水面1.00地下建筑覆土绿地（覆土厚度N500mm）0.10-0.20地下建筑覆土绿地（覆土厚度V500mm）0.30-0.40透水铺
11、装地面0.15-0.30全透水铺装取偏小值，半透水铺装偏大值4.2.2渗透型海绵设施渗透量计算以渗透为主要功能的设施规模渗透量按照下式（达西定律）计算:WP=KJA欣式中：Wp-渗透量（?）；K-平均渗透系数，ms,；J水力坡降，一般可取J=L0;As一有效渗透面积，m2;人一渗透时间（s）,指将于过程中设施的渗透历时，本次设计取2h0有路基防渗段渗水量计算增加折减系数。4.设计计算计算说明1.道路海绵城市设计地表径流控制类型一般分为自然控制分区、海绵设施控制分区和未受控分区。2 .本项目海绵设施分区将透水铺装、绿化等能够通过自然渗透对地表径流起到控制作用的下垫面划分为自然控制区域，自然区域按
12、照径流系数确定径流控制率和污染去除率，不同下垫面的年径流总量控制率为(1雨量径流系数)*100%；3 .渗透型过滤设施控制区域按照容积法和渗透性设施的计算核算其径流控制能力。4 .2渗透型过滤设施控制区域计算4.2.1雨水径流总量控制容积计算雨水径流总量控制容积是为达到海绵指标需要控制的径流容积，应根据本地降雨数据和要求的年径流总量控制率,按式下式进行核算。Vt=IOHiRvF式中：VT雨水径流总量控制容积(m3);F汇水面积(hm3);Ht设计降雨量(mm),根据年径流总量控制率Pr确定,参考DBJ50-T-292-2018低影响开发雨水系统设计标准确定。Rv雨量径流系数,多种下垫面时采用加
13、权平均值。不同种类下垫面的雨量径流系数应依据实测数据确定,缺乏资料时可参照下表取值。植物横截面积占蓄水层表面积的百分比，20%40%.4.3径流污染控制容积计算道路径流污染控制应与径流总量控制共同实现,其每个汇水分区雨水径流污染控制容积VW按下式计算：Vw=Vi式中：VW雨水径流污染控制容积（m3）。汇水分区的年径流污染去除率PZ按式*计算：年径流污染去除率P按下式计算：P=Pw*P式中：Pw汇水区域海绵设施污染物去除率（以SS计）：Pt汇水区域年径流总量控制率。单项设施对雨水径流污染物的去除率如下表所示。*4-2单项设龙污染物去除率一览表名琳单个设意污染物去效率Pw（%,以SS计）备注增强型
