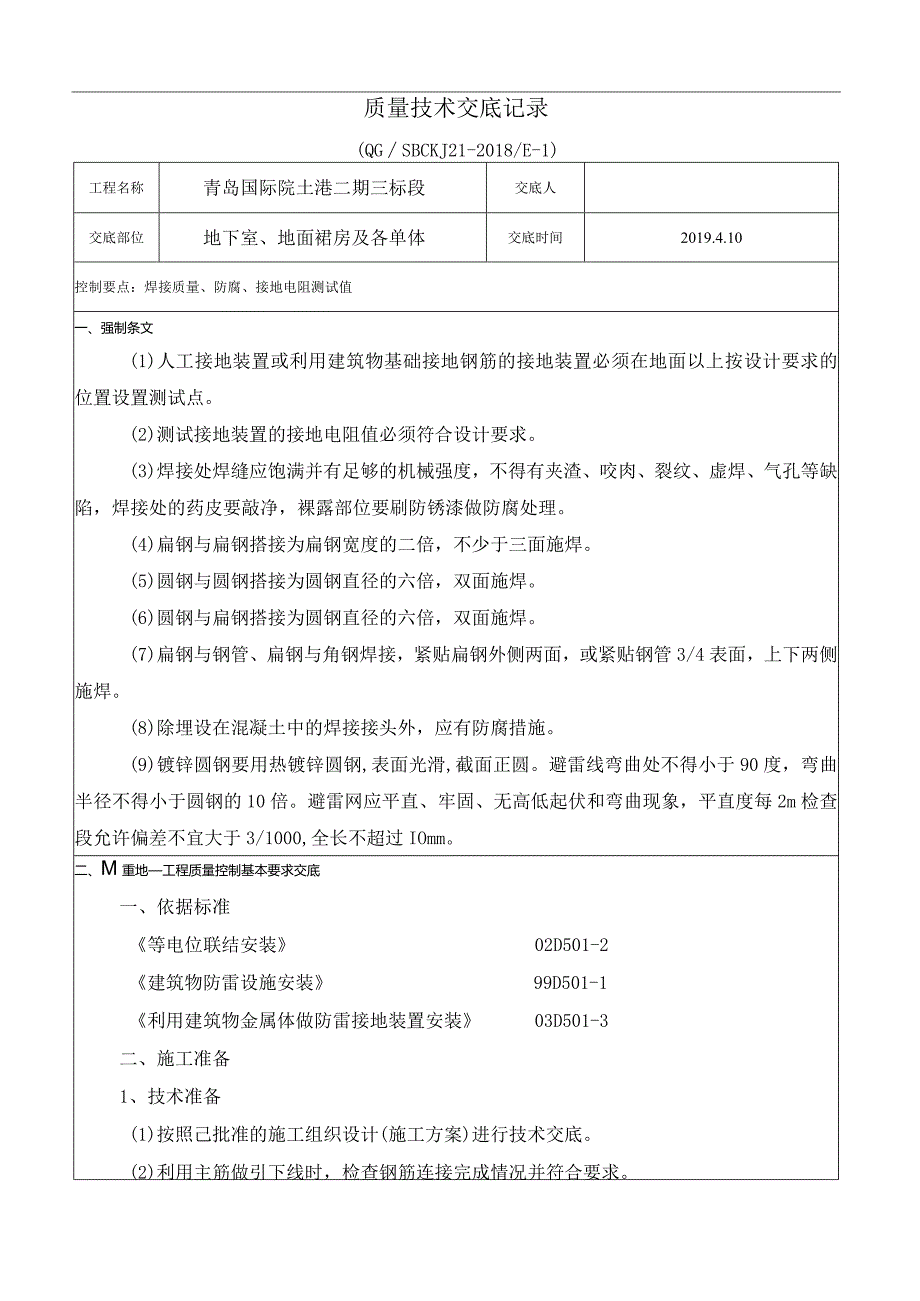

1、质量技术交底记录(QGSBCKJ21-2018/E-1)工程名称青岛国际院土港二期三标段交底人交底部位地下室、地面裙房及各单体交底时间2019.4.10控制要点：焊接质量、防腐、接地电阻测试值一、强制条文(1)人工接地装置或利用建筑物基础接地钢筋的接地装置必须在地面以上按设计要求的位置设置测试点。(2)测试接地装置的接地电阻值必须符合设计要求。(3)焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净，裸露部位要刷防锈漆做防腐处理。(4)扁钢与扁钢搭接为扁钢宽度的二倍，不少于三面施焊。(5)圆钢与圆钢搭接为圆钢直径的六倍，双面施焊。(6)圆钢与扁钢搭
2、接为圆钢直径的六倍，双面施焊。(7)扁钢与钢管、扁钢与角钢焊接，紧贴扁钢外侧两面，或紧贴钢管3/4表面，上下两侧施焊。(8)除埋设在混凝土中的焊接接头外，应有防腐措施。(9)镀锌圆钢要用热镀锌圆钢,表面光滑,截面正圆。避雷线弯曲处不得小于90度，弯曲半径不得小于圆钢的10倍。避雷网应平直、牢固、无高低起伏和弯曲现象，平直度每2m检查段允许偏差不宜大于3/1000,全长不超过IOmm。二、M重地工程质量控制基本要求交底一、依据标准等电位联结安装02D501-2建筑物防雷设施安装99D501-1利用建筑物金属体做防雷接地装置安装03D501-3二、施工准备1、技术准备(1)按照己批准的施工组织设计

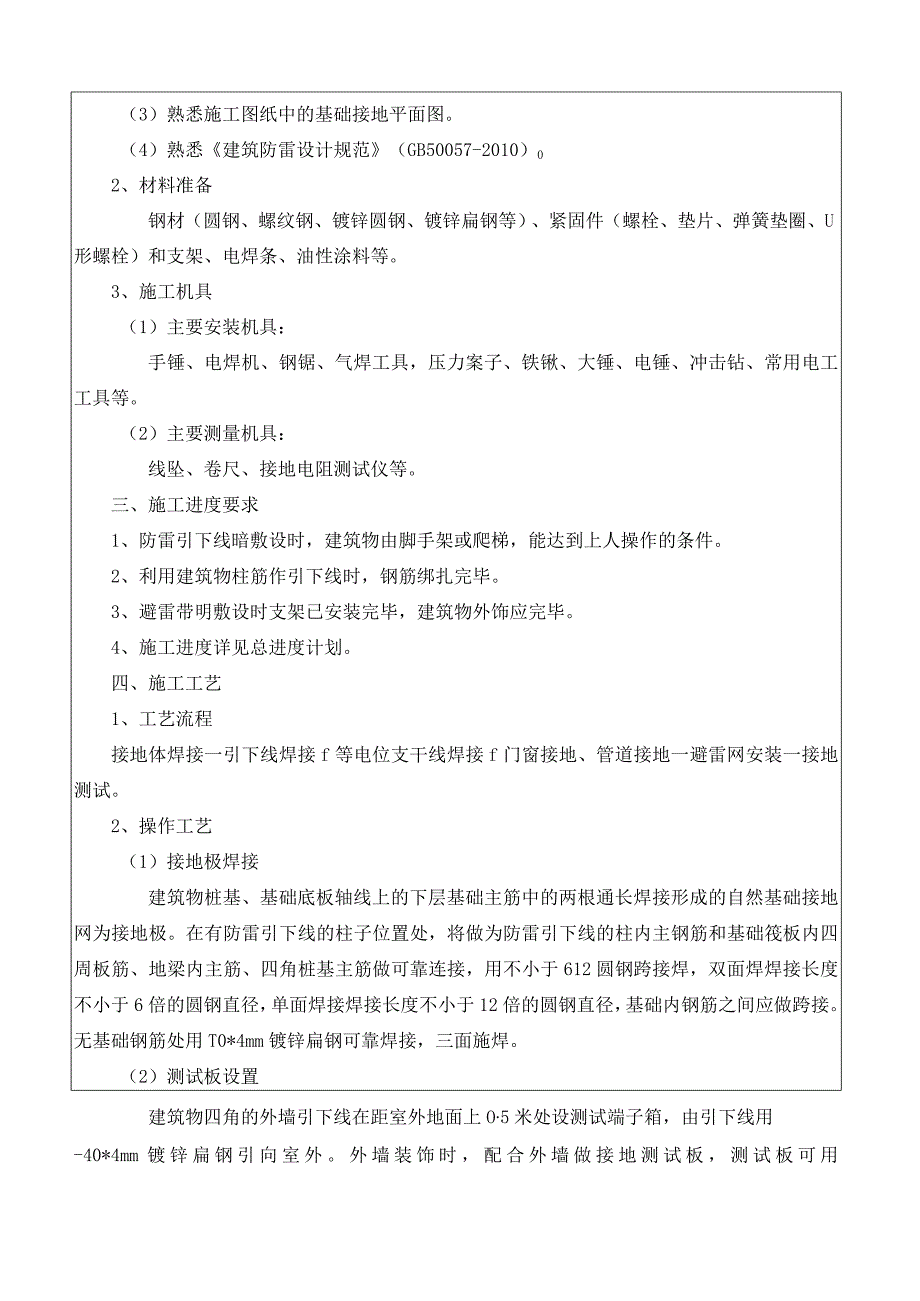

3、(施工方案)进行技术交底。(2)利用主筋做引下线时，检查钢筋连接完成情况并符合要求。（3）熟悉施工图纸中的基础接地平面图。（4）熟悉建筑防雷设计规范（GB50057-2010）02、材料准备钢材（圆钢、螺纹钢、镀锌圆钢、镀锌扁钢等）、紧固件（螺栓、垫片、弹簧垫圈、U形螺栓）和支架、电焊条、油性涂料等。3、施工机具（1）主要安装机具：手锤、电焊机、钢锯、气焊工具，压力案子、铁锹、大锤、电锤、冲击钻、常用电工工具等。（2）主要测量机具：线坠、卷尺、接地电阻测试仪等。三、施工进度要求1、防雷引下线暗敷设时，建筑物由脚手架或爬梯，能达到上人操作的条件。2、利用建筑物柱筋作引下线时，钢筋绑扎完毕。3、避
4、雷带明敷设时支架已安装完毕，建筑物外饰应完毕。4、施工进度详见总进度计划。四、施工工艺1、工艺流程接地体焊接一引下线焊接f等电位支干线焊接f门窗接地、管道接地一避雷网安装一接地测试。2、操作工艺（1）接地极焊接建筑物桩基、基础底板轴线上的下层基础主筋中的两根通长焊接形成的自然基础接地网为接地极。在有防雷引下线的柱子位置处，将做为防雷引下线的柱内主钢筋和基础筏板内四周板筋、地梁内主筋、四角桩基主筋做可靠连接，用不小于612圆钢跨接焊，双面焊焊接长度不小于6倍的圆钢直径，单面焊接焊接长度不小于12倍的圆钢直径，基础内钢筋之间应做跨接。无基础钢筋处用T0*4mm镀锌扁钢可靠焊接，三面施焊。（2）测试

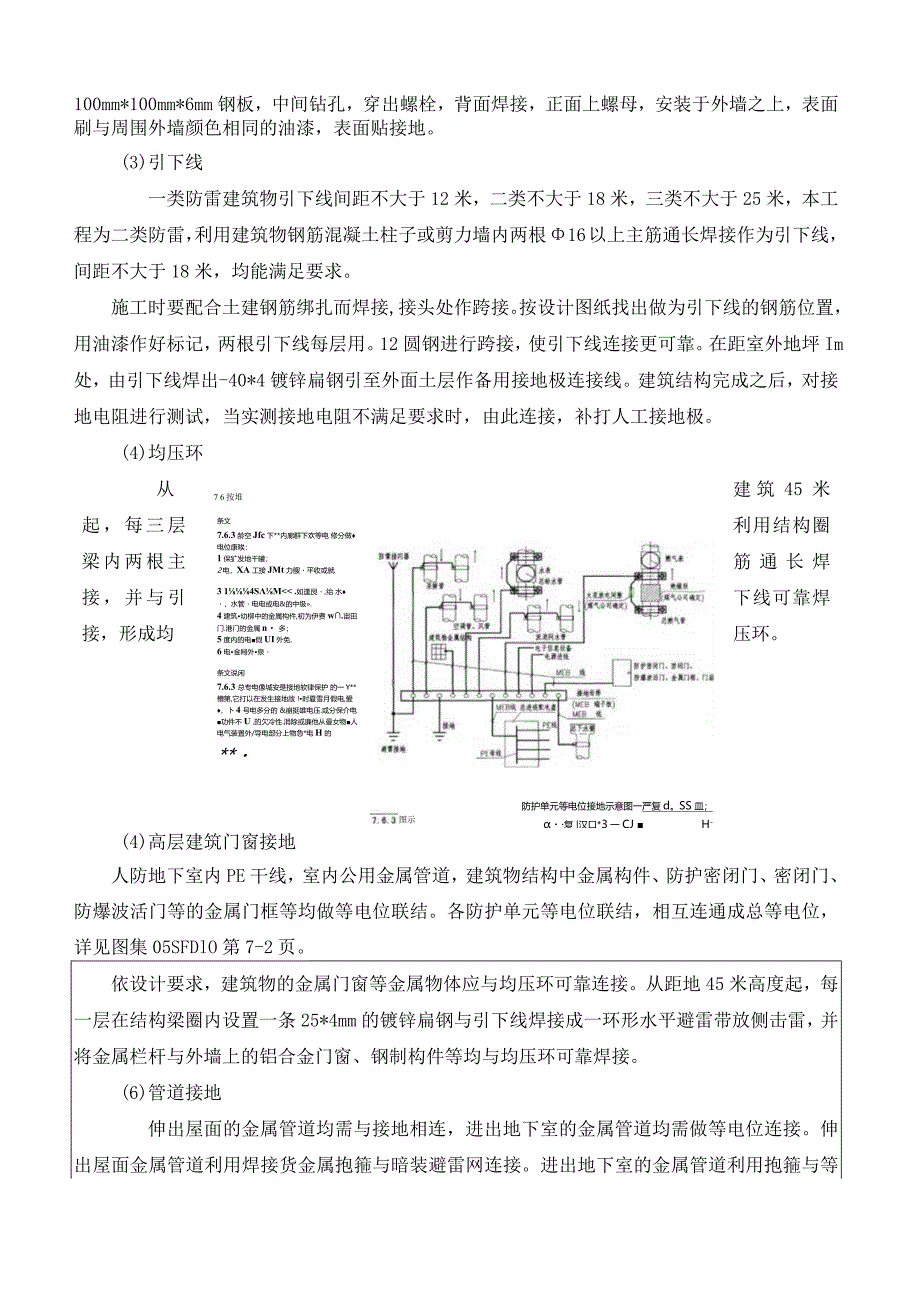

5、板设置建筑物四角的外墙引下线在距室外地面上O5米处设测试端子箱，由引下线用-40*4mm镀锌扁钢引向室外。外墙装饰时，配合外墙做接地测试板，测试板可用100mm*100mm*6mm钢板，中间钻孔，穿出螺栓，背面焊接，正面上螺母，安装于外墙之上，表面刷与周围外墙颜色相同的油漆，表面贴接地。(3)引下线一类防雷建筑物引下线间距不大于12米，二类不大于18米，三类不大于25米，本工程为二类防雷，利用建筑物钢筋混凝土柱子或剪力墙内两根16以上主筋通长焊接作为引下线，间距不大于18米，均能满足要求。施工时要配合土建钢筋绑扎而焊接,接头处作跨接。按设计图纸找出做为引下线的钢筋位置，用油漆作好标记，两根引下
6、线每层用。12圆钢进行跨接，使引下线连接更可靠。在距室外地坪Im处，由引下线焊出-40*4镀锌扁钢引至外面土层作备用接地极连接线。建筑结构完成之后，对接地电阻进行测试，当实测接地电阻不满足要求时，由此连接，补打人工接地极。(4)均压环从 起，每三层 梁内两根主 接，并与引 接，形成均7 6按堆条文7.6.3龄空Jfc下*内廊群下欢等电 修分做电位康唉：1保犷发地干罐；2电，XA工接JMt力艘平收或就3 14SM .如逢艮,绐 水，水管电电或电&的中级.4建筑幼柳中的金属构件,初为伊费 w.宙田门.港门的金属n 多；5度内的电假UI外免.6电金舄外泉条文说闲7.6.3 总专电像城安是接地软律保护
7、 的一Y*槽第,它打以在发生接地故 !时夏雪月假电,爱，卜4号电多分的 &崩挺雄电压.或分保介电功件不U ,的欠冷性.消除或廉他从曼女物人 电气装置外/导电部分上物急*电H的*防护单元等电位接地示意图一严复d。SS皿；复 |汉口*3一 CJ H-建筑45米 利用结构圈 筋通长焊 下线可靠焊 压环。图示(4)高层建筑门窗接地人防地下室内PE干线，室内公用金属管道，建筑物结构中金属构件、防护密闭门、密闭门、防爆波活门等的金属门框等均做等电位联结。各防护单元等电位联结，相互连通成总等电位，详见图集05SFDlO第7-2页。依设计要求，建筑物的金属门窗等金属物体应与均压环可靠连接。从距地45米高度起，
8、每一层在结构梁圈内设置一条25*4mm的镀锌扁钢与引下线焊接成一环形水平避雷带放侧击雷，并将金属栏杆与外墙上的铝合金门窗、钢制构件等均与均压环可靠焊接。(6)管道接地伸出屋面的金属管道均需与接地相连，进出地下室的金属管道均需做等电位连接。伸出屋面金属管道利用焊接货金属抱箍与暗装避雷网连接。进出地下室的金属管道利用抱箍与等电位接地系统相连。(7)等电位接地地下室设置等电位接地总箱，各个场所(电气管井和管道井内)设置局部等电位端子板。所以进出建筑物的金属管道、电缆铠装层及楼内的电缆桥架等应与其连通竖直敷设的金属管道和金属物体顶端与底端均耍与防雷装置连接。总干线由基础接地极引出40*4镀锌扁钢至总等
9、电位箱，由总等电位端子箱引出接地支干线至局部等电位端子箱，由局部等电位端子板分配到各个接地点。(8)避雷网安装依设计要求，明装避雷网选用10镀锌圆钢，支架选用25*4*19Omm镀锌燕尾支架，埋深90mm。暗装避雷网选用40*4镀锌扁钢保温层暗敷设，埋深大于1m。五、控制要点1、焊接长度满足规范要求，钢筋焊接单面不小于12d,双面不小于6d,扁钢三面施焊的搭接面不小于2d。2、埋入土壤中部分要做防腐处理。3、室外测试点标高控制一致。4、做为引下线的钢筋部分不满足大于e16,需增加焊接数量。5、避雷网网格满足设计要求。6、外露避雷带涮漆。六、成品保护1、焊接接地体时不得破坏防水部分；2、不得随意
10、移动己经绑扎好的结构钢筋；3、回填土时注意避让扁钢等接地体；4、外墙施工时不得将已施工完成的避雷带损坏；5、避雷带施工时不得破坏保温层及屋面其它结构。七、质量保证1、钢材均应为热镀锌材料,其型号、规格应符合设计要求,并应有产品质量合格证和试验报告；2、焊接部分要将焊渣敲掉，且焊缝饱满；3、完成部分进行接地测试，对不满足要求部分补做人工接地极；4、避雷带施工时先进行拉线定位，再敷设圆钢，一次到位；5、对均压环及接地体内不满足直径要求的钢筋增加焊接数量。八、安全主要事项1、进入施工现场必须佩戴安全帽并遵守安全生产各项制度及纪律；2、焊接时，焊接和配合人员必须采取防止触电、高空坠落、火灾等事故的安全
