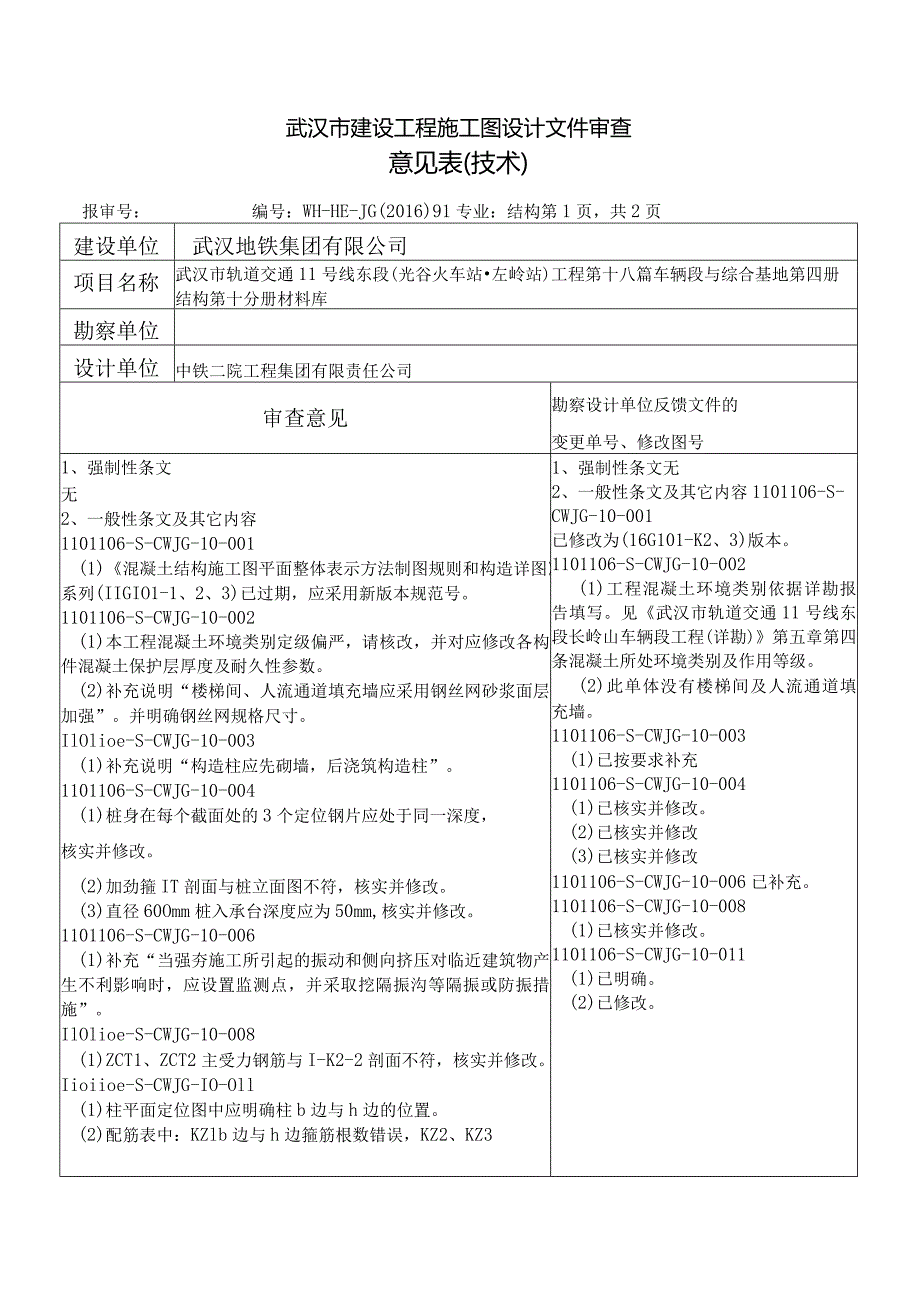

1、武汉市建设工程施工图设计文件审查意见表(技术)报审号：编号：WH-HE-JG(2016)91专业：结构第1页，共2页建设单位武汉地铁集团有限公司项目名称武汉市轨道交通11号线东段(光谷火车站左岭站)工程第十八篇车辆段与综合基地第四册结构第十分册材料库勘察单位设计单位中铁二院工程集团有限责任公司审查意见勘察设计单位反馈文件的变更单号、修改图号1、强制性条文无2、一般性条文及其它内容1101106-S-CWJG-10-001(1)混凝土结构施工图平面整体表示方法制图规则和构造详图系列(IIGIO1-1、2、3)已过期，应采用新版本规范号。1101106-S-CWJG-10-002(1)本工程混凝土
2、环境类别定级偏严，请核改，并对应修改各构件混凝土保护层厚度及耐久性参数。(2)补充说明“楼梯间、人流通道填充墙应采用钢丝网砂浆面层加强”。并明确钢丝网规格尺寸。IlOlioe-S-CWJG-10-003(1)补充说明“构造柱应先砌墙，后浇筑构造柱”。1101106-S-CWJG-10-004(1)桩身在每个截面处的3个定位钢片应处于同一深度，核实并修改。(2)加劲箍IT剖面与桩立面图不符，核实并修改。(3)直径60Omm桩入承台深度应为50mm,核实并修改。1101106-S-CWJG-10-006(1)补充“当强夯施工所引起的振动和侧向挤压对临近建筑物产生不利影响时，应设置监测点，并采取挖隔
3、振沟等隔振或防振措施”。IlOlioe-S-CWJG-10-008(1)ZCT1、ZCT2主受力钢筋与I-K2-2剖面不符，核实并修改。Iioiioe-S-CWJG-IO-Oll(1)柱平面定位图中应明确柱b边与h边的位置。(2)配筋表中：KZlb边与h边箍筋根数错误，KZ2、KZ31、强制性条文无2、一般性条文及其它内容1101106-S-CWJG-10-001已修改为(16G101-K2、3)版本。1101106-S-CWJG-10-002(1)工程混凝土环境类别依据详勘报告填写。见武汉市轨道交通11号线东段长岭山车辆段工程(详勘)第五章第四条混凝土所处环境类别及作用等级。(2)此单体没有

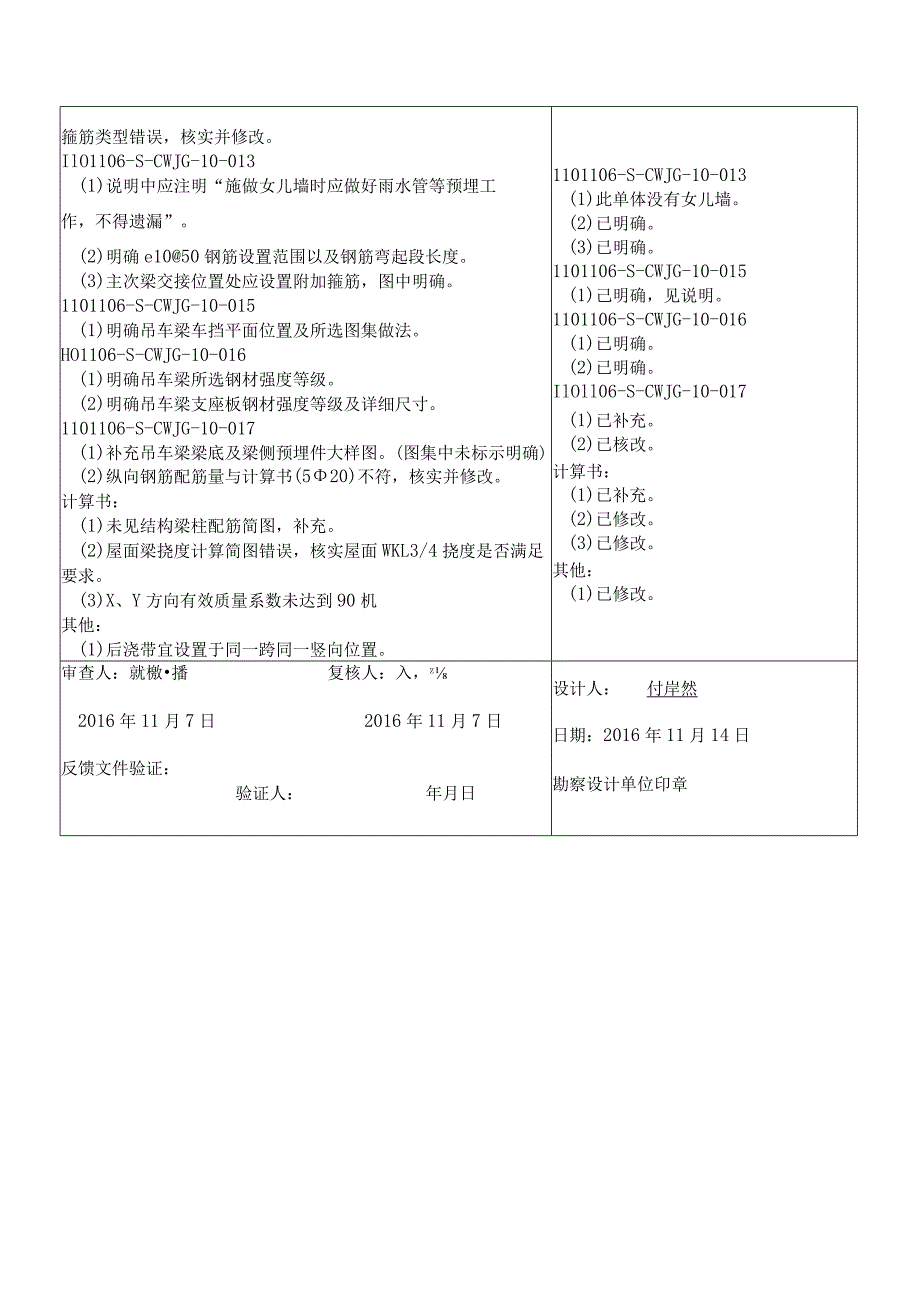

4、楼梯间及人流通道填充墙。1101106-S-CWJG-10-003(1)已按要求补充1101106-S-CWJG-10-004(1)已核实并修改。(2)已核实并修改(3)已核实并修改1101106-S-CWJG-10-006已补充。1101106-S-CWJG-10-008(1)已核实并修改。1101106-S-CWJG-10-011(1)已明确。(2)已修改。箍筋类型错误，核实并修改。IlO1106-S-CWJG-10-013(1)说明中应注明“施做女儿墙时应做好雨水管等预埋工作，不得遗漏”。(2)明确e1050钢筋设置范围以及钢筋弯起段长度。(3)主次梁交接位置处应设置附加箍筋，图中明确。
5、1101106-S-CWJG-10-015(1)明确吊车梁车挡平面位置及所选图集做法。HO1106-S-CWJG-10-016(1)明确吊车梁所选钢材强度等级。(2)明确吊车梁支座板钢材强度等级及详细尺寸。1101106-S-CWJG-10-017(1)补充吊车梁梁底及梁侧预埋件大样图。(图集中未标示明确)(2)纵向钢筋配筋量与计算书(520)不符，核实并修改。计算书：(1)未见结构梁柱配筋简图，补充。(2)屋面梁挠度计算简图错误，核实屋面WKL3/4挠度是否满足要求。(3)X、Y方向有效质量系数未达到90机其他：(1)后浇带宜设置于同一跨同一竖向位置。1101106-S-CWJG-10-013(1)此单体没有女儿墙。(2)已明确。(3)已明确。1101106-S-CWJG-10-015(1)己明确，见说明。1101106-S-CWJG-10-016(1)已明确。(2)已明确。IlOll06-S-CWJG-10-017(1)已补充。(2)已核改。计算书：(1)已补充。(2)已修改。(3)已修改。其他：(1)已修改。审查人：就檄播复核人：入，z2016年11月7日2016年11月7日反馈文件验证：验证人：年月日设计人：付岸然日期：2016年11月14日勘察设计单位印章
