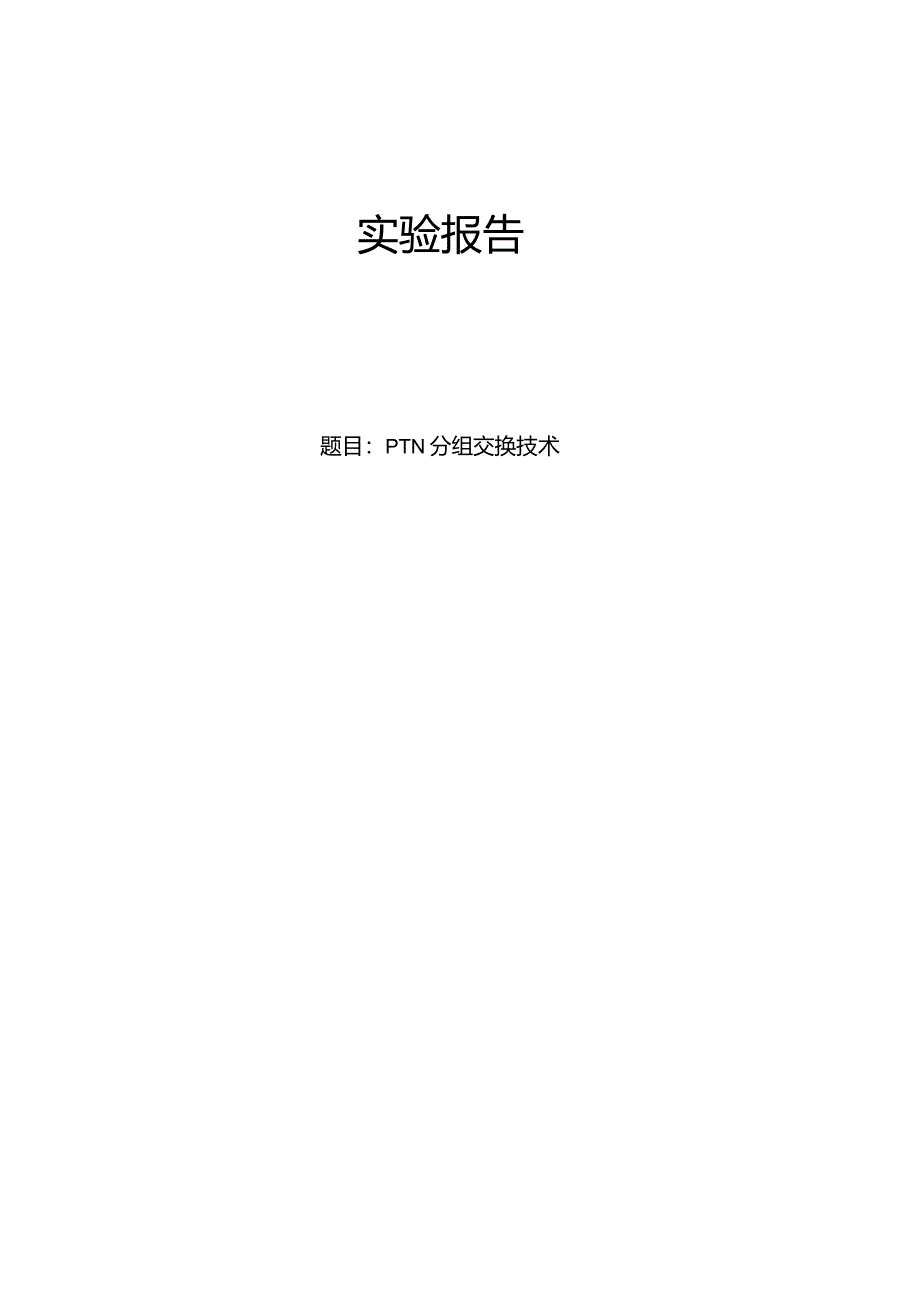

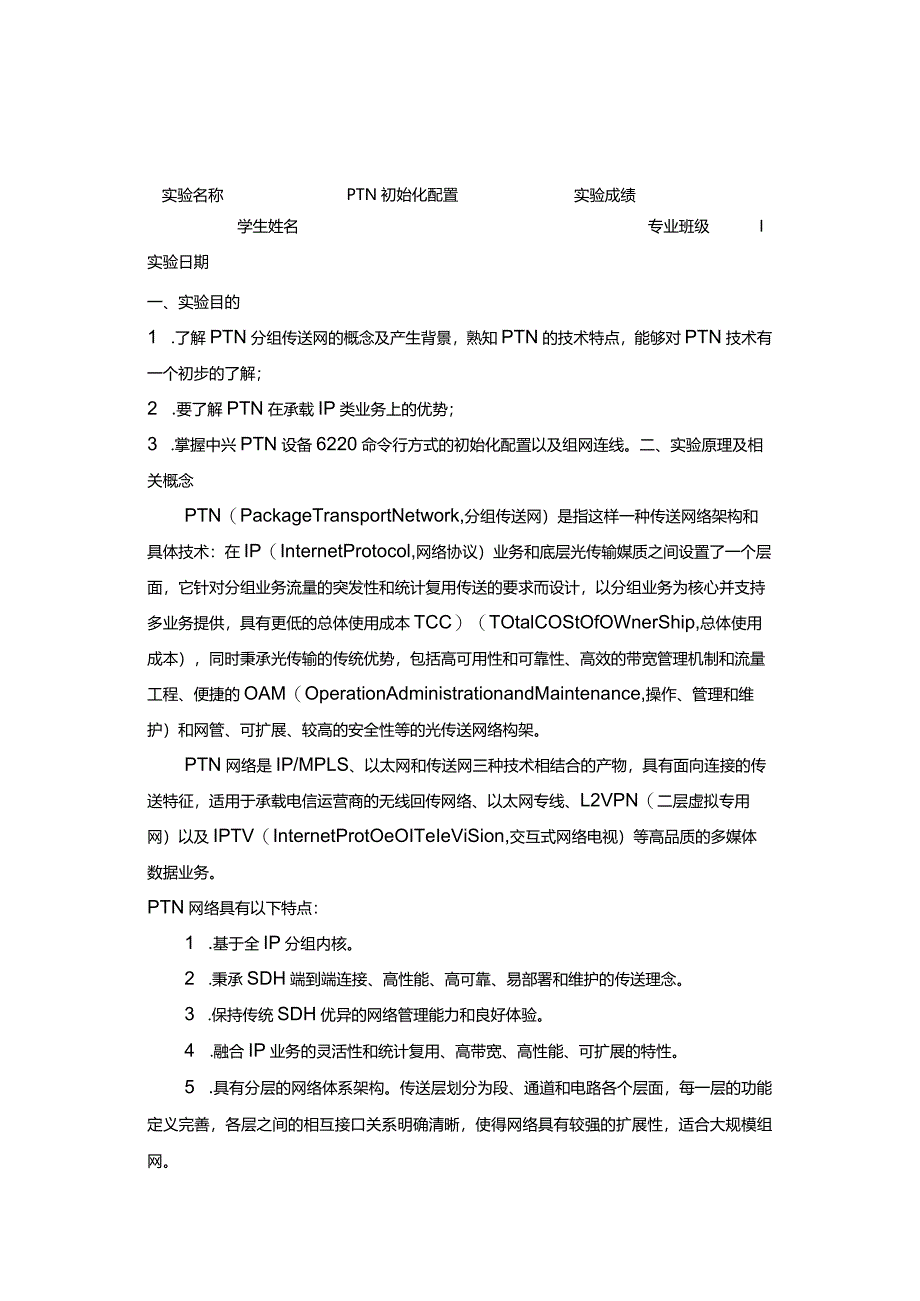

1、实验报告题目：PTN分组交换技术实验名称PTN初始化配置实验成绩学生姓名专业班级I实验日期一、实验目的1 .了解PTN分组传送网的概念及产生背景，熟知PTN的技术特点，能够对PTN技术有一个初步的了解；2 .要了解PTN在承载IP类业务上的优势；3 .掌握中兴PTN设备6220命令行方式的初始化配置以及组网连线。二、实验原理及相关概念PTN（PackageTransportNetwork,分组传送网）是指这样一种传送网络架构和具体技术：在IP（InternetProtocol,网络协议）业务和底层光传输媒质之间设置了一个层面，它针对分组业务流量的突发性和统计复用传送的要求而设计，以分组业务为核
2、心并支持多业务提供，具有更低的总体使用成本TCC）（TOtalCOStOfOWnerShip,总体使用成本），同时秉承光传输的传统优势，包括高可用性和可靠性、高效的带宽管理机制和流量工程、便捷的OAM（OperationAdministrationandMaintenance,操作、管理和维护）和网管、可扩展、较高的安全性等的光传送网络构架。PTN网络是IP/MPLS、以太网和传送网三种技术相结合的产物，具有面向连接的传送特征，适用于承载电信运营商的无线回传网络、以太网专线、L2VPN（二层虚拟专用网）以及IPTV（InternetProtOeOITeIeViSion,交互式网络电视）等高品质

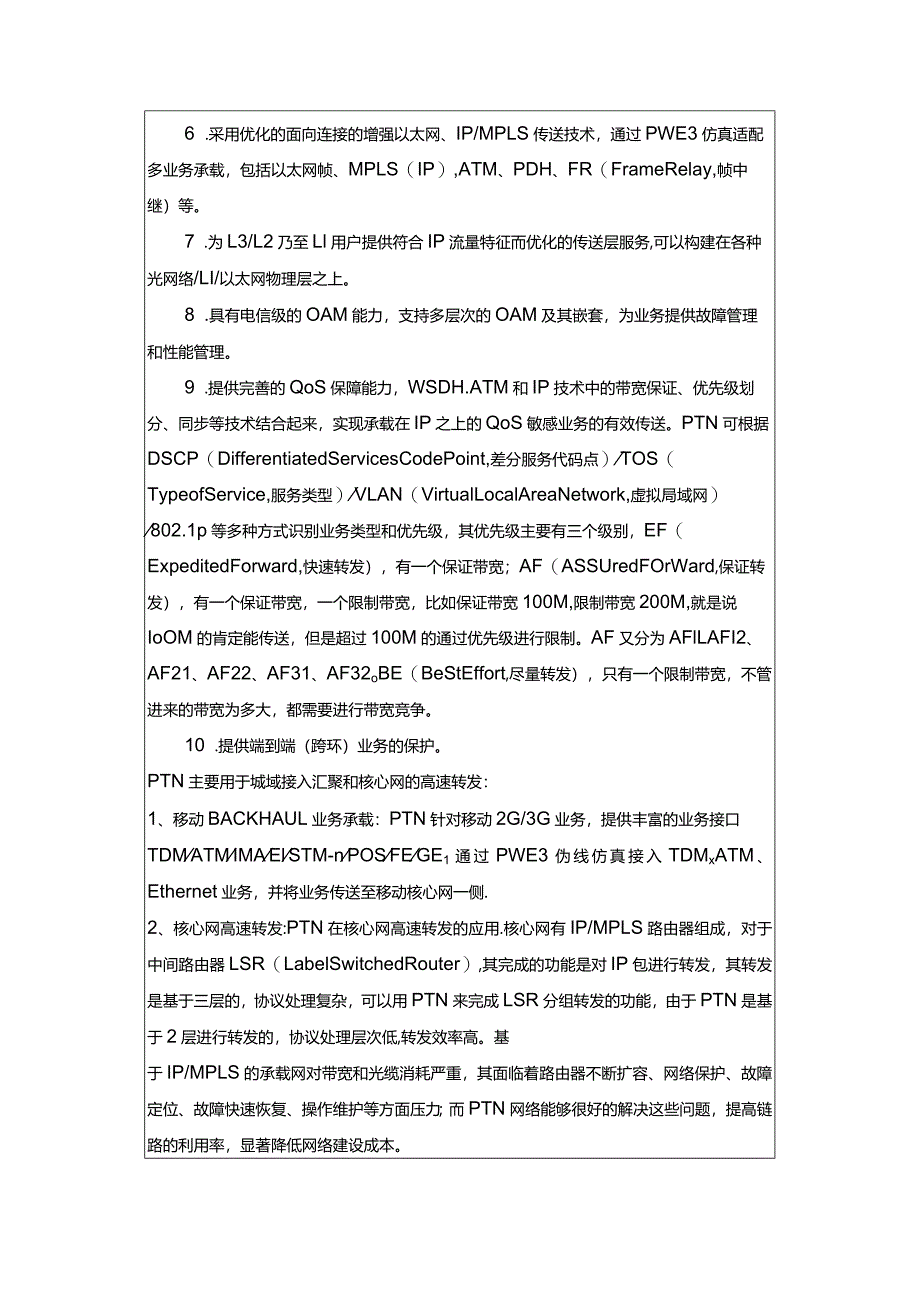

3、的多媒体数据业务。PTN网络具有以下特点：1 .基于全IP分组内核。2 .秉承SDH端到端连接、高性能、高可靠、易部署和维护的传送理念。3 .保持传统SDH优异的网络管理能力和良好体验。4 .融合IP业务的灵活性和统计复用、高带宽、高性能、可扩展的特性。5 .具有分层的网络体系架构。传送层划分为段、通道和电路各个层面，每一层的功能定义完善，各层之间的相互接口关系明确清晰，使得网络具有较强的扩展性，适合大规模组网。6 .采用优化的面向连接的增强以太网、IP/MPLS传送技术，通过PWE3仿真适配多业务承载，包括以太网帧、MPLS（IP）,ATM、PDH、FR（FrameRelay,帧中继）等。7
4、 .为L3/L2乃至Ll用户提供符合IP流量特征而优化的传送层服务,可以构建在各种光网络/LI/以太网物理层之上。8 .具有电信级的OAM能力，支持多层次的OAM及其嵌套，为业务提供故障管理和性能管理。9 .提供完善的QoS保障能力，WSDH.ATM和IP技术中的带宽保证、优先级划分、同步等技术结合起来，实现承载在IP之上的QoS敏感业务的有效传送。PTN可根据DSCP（DifferentiatedServicesCodePoint,差分服务代码点）TOS（TypeofService,服务类型）VLAN（VirtualLocalAreaNetwork,虚拟局域网）802.1p等多种方式识别业务
5、类型和优先级，其优先级主要有三个级别，EF（ExpeditedForward,快速转发），有一个保证带宽；AF（ASSUredFOrWard,保证转发），有一个保证带宽，一个限制带宽，比如保证带宽100M,限制带宽200M,就是说IoOM的肯定能传送，但是超过100M的通过优先级进行限制。AF又分为AFlLAFI2、AF21、AF22、AF31、AF32oBE（BeStEffort,尽量转发），只有一个限制带宽，不管进来的带宽为多大，都需要进行带宽竞争。10 .提供端到端（跨环）业务的保护。PTN主要用于城域接入汇聚和核心网的高速转发：1、移动BACKHAUL业务承载：PTN针对移动2G/3G
6、业务，提供丰富的业务接口TDMATMIMAElSTM-nPOSFEGE1通过PWE3伪线仿真接入TDMxATM、Ethernet业务，并将业务传送至移动核心网一侧.2、核心网高速转发:PTN在核心网高速转发的应用.核心网有IP/MPLS路由器组成，对于中间路由器LSR（LabelSwitchedRouter）,其完成的功能是对IP包进行转发，其转发是基于三层的，协议处理复杂，可以用PTN来完成LSR分组转发的功能，由于PTN是基于2层进行转发的，协议处理层次低,转发效率高。基于IP/MPLS的承载网对带宽和光缆消耗严重，其面临着路由器不断扩容、网络保护、故障定位、故障快速恢复、操作维护等方面压
7、力；而PTN网络能够很好的解决这些问题，提高链路的利用率，显著降低网络建设成本。三、实验步骤Is实验组网方式及参数配置如下图所示：2、连线说明：将三台6220设备参照网络拓扑图的接口（即每台设备业务板的gei_5/l和gei.5/2）用光纤相连；将三台6220设备主控板的QX连接到交换机；将交换机连接到服务器；将三台6220设备主控板的CoN口连接到服务器。3、配置参数：配置参数如下表所示：设备名称设备接口VLAN号业务地址环回地址6220NE_1Gei-514001191.168.0.11.1.1.1Gei_5/24003193.168.0.1Gei_5/14002192.168.0.12.
8、2.2.2fi99Mp9-Gei_5/24001191.168.0.2Gei.5l4003193.168.0.23.3.3.3A99NPQGei_5/24002192.168.0.24、实验配置63-3enab1ePassword:63003confgure termnal%lnfo 20272: Enter configuration commands, one per Une. End with CTRLZ.6500-3(config)tpnp disableA%rror 20200: Invalid Input detected at , marker.invalid ConnInd65
9、-3(confi9)axit63OO-3fpnp disablewarningThe pop disable* will quit 内P stateThe ,pnp enable will enter PhP state, and will make sone configurations lost.Are you sure to proceed t1s OO? (yes/no:ySSOO-Sfconfigure terminal*Ifo 20272: Enter configuration commands. one per line. End with CTRLZ.63-3Cconfig)
10、*fpls traffc-eng tunnels6500-5cofi9)atnpls Oam enable6300-3(confi)hostname 622OJE36220JE3(Con6220.NE3(confe zte password ecc privilege IS6220.NE3(config)srnam ptn password ptn privilege 16220.NE3(conf1g)*sbow usernameusernaeePasswordPrivilege ISAglngtlmerH皿 who wwtecc zqforever forever forever forev
11、tr forever forever forevtr forever forever forever forever forever foreverUsergroup6220_E3(config)rvl3n40026220.NE3config-vlan4002)*xit6220jME3(conf1g)finterfacege.5l622O_NE3(conf1g-ge1e5/l)#iicc-vlan1d40036220.NE3(config-gi_$/15$witchportnodetrunk622OWE3(contg-g.Sl)fswitchporttrunkVIan40036220jME3(
12、conflg-e1.Sl)fswitchporttrunknativeVIan40036220.NE3cofig-gci_5l)*exit6220,NE3(config)*inxerfacegei.5/26220E3(conflg-gel.52)tc-vlanid40026220NE3(config-geiS2)*sdtchportnodetrunk6220.NE3(config-gi.5/2)*switchporttrunkVlan40026220NE3(config-ge52)*SMitchporttrunknativevlan40026220.NE3(conf1g-ge1_5/2)iex
13、1t6220.E3(confifl)fintrfacvlan40036220JME3(confg-if-vlan4003)ipaddress193.116.0.225S.2SS.2SS.O6220_NE3(conflg-1f-vlan4003)#exlt6220E3(cofig)Minterfacevlan4002622OjE3(config-1f-vlan4OO2)*ipaddress192.116.0.225S.2SS.2SS.O6220,NE3(conf1g-1f-vlan4002)fexlt6220.NE3(conf1g)#nodenen6220E3(config)fintrfacqx
14、l6220.NE3(conf-qxl)#1paddress193.116.10.2022SS.2S5.255.06220.NE3(conf1g-qxl)#ex1t6220E3(config)*routrospf16220.ME3(confg-router)fnetwork3.3.3.5O.O.O.Oarea16220jME3(conf1g-router)#netork192.116.0.00.0.0.2SSarea1622O-NE3config-routr)Unetnork193.116.0.00.0.0.2S5area16220NE3(config-routr)fxit622OjMe3(config)*rlte%rror20200:Invalidinputdetectedat,markr.invalidco三*and622OJME3(conf1g)fex1tA22ONwm5、实验结果验证通过在622(LNE3上Ping622O_NE1和6220_NE2的环回地址，能够ping通，证明网络初始化配置成功。6220_NE3#p1ng193.116.0.1Sending5.100-byteXCMPechoesto193.116.0.1.tineoutis2seconds.!Su
